Leddar Vu8激光雷达传感模块结构设计

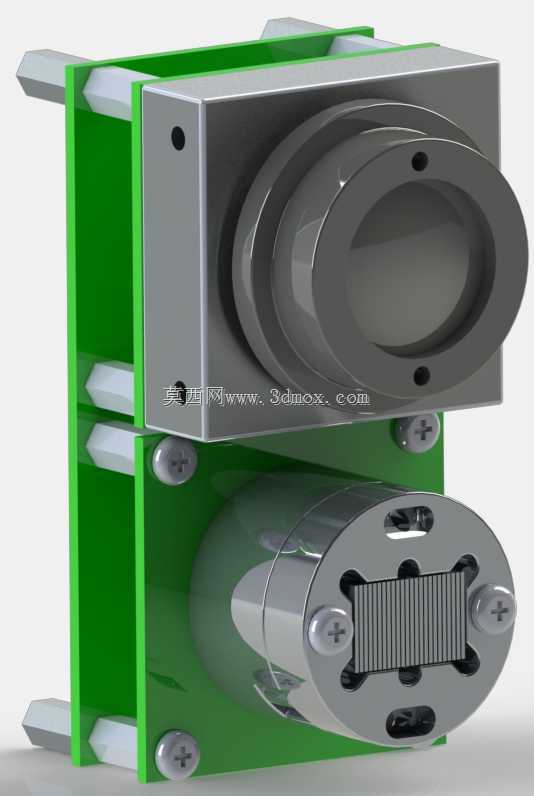

　　这款激光雷达传感模块的结构设计，首先要匹配工业场景下的多类安装需求，从AGV小车的避障感知到工业测绘的点位数据采集，再到自动化产线的物料轮廓检测，都能适配对应的安装边界。整体结构采用分层式布局，核心的光学收发组件被安置在前端的金属防护壳内，镜头端做了沉台设计，既可以预留滤光片的安装空间，也能避免日常使用中镜头被剐蹭损伤，外壳上的两个定位孔直接对应标准安装孔位，不需要额外做转接件就能固定在设备支架上。后端的信号处理电路板通过绿色绝缘安装板与前端金属壳体做物理隔离，安装板上预留的四个螺丝固定柱，既可以将电路板牢牢锁附，也能留出足够的走线空间，避免线缆挤压造成的信号干扰。模块侧面的出线位置做了倒角处理，防止穿线时割破线缆外皮，

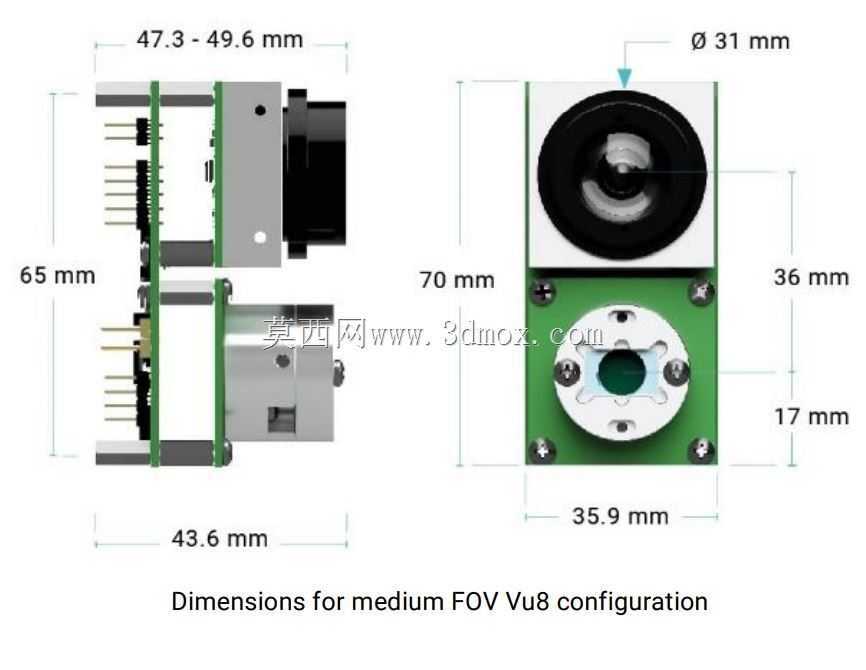

　　底部的接口端采用对称式固定结构，不管是正装还是侧装都能保证接口对位准确。从功能实现的角度来看，这款8通道的激光雷达模块，结构设计上充分考虑了多通道收发的光路对齐需求，每个通道的发射与接收元件的安装位都做了定位凸台，组装时不需要反复调校就能保证光路同轴，大幅降低生产组装的调校成本。外壳的金属材质除了防护作用，还能兼顾散热需求，长时间连续工作时，核心元件产生的热量可以通过金属壳体直接传导到外部安装支架上，避免高温造成的测距精度漂移。安装尺寸上，整体的长宽高边界控制得十分紧凑，不会占用过多设备内部空间，侧边的安装耳做了加长设计，即使是在厚度较薄的设备面板上，也能保证固定螺丝有足够的咬合长度，不会出现安装松动的问题。在户外使用场景下，

　　壳体的拼接缝处都预留了密封胶条的安装槽，组装后可以达到基础的防尘防水等级，应对厂区内的粉尘、轻微溅水场景完全足够，不需要额外加装防护外罩。模块底部的散热鳍片结构与内部的发热元件直接贴合，不需要额外加装散热风扇就能满足散热需求，避免了风扇运转带来的震动对测距精度的影响，也减少了风扇进灰带来的维护成本。
