带内螺纹M16x1连接器2型端盖结构设计

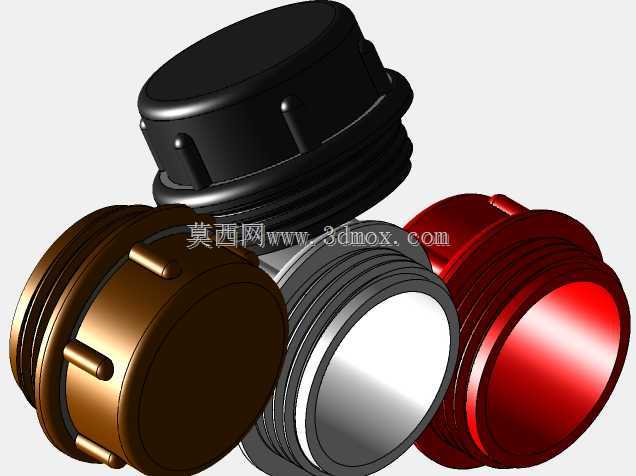

　　这款带内螺纹M16x1的连接器2型端盖，主要应用在工业流体管路、气动液压回路以及电气线缆防护的终端密封场景，在机床液压站、车间气动控制管线、户外设备接线端口等位置都能见到这类零件的身影，核心作用是实现对应规格连接器端口的封闭，避免管路内部介质泄漏，同时阻挡外界粉尘、水汽、切削碎屑等杂质进入管路或设备腔体，保障回路压力稳定与内部元器件的工作环境洁净。从结构设计逻辑来看，端盖采用M16x1的细牙内螺纹作为连接结构，细牙螺纹的螺距更小，螺纹配合的自锁性能更优，在设备运行产生持续振动的工况下，不容易出现松脱退牙的问题，配合端面预留的密封件安装槽位，安装时搭配对应规格的O型密封圈，就能实现IP65及以上等级的端口密封，

　　满足多数工业现场的防护要求。端盖的外部设计有对称的防滑拧动结构，不管是徒手装配还是使用通用扳手辅助拧紧，都能获得足够的施力接触面，不需要定制专用工装就能完成拆装，日常设备维护时的操作效率更高。从安装边界来看，端盖的外轮廓最大直径控制在24mm以内，轴向总长度不超过18mm，安装后突出连接器端面的尺寸控制在10mm左右，不会占用过多的设备外部安装空间，在管线排布密集的机床阀岛、电气接线盒等空间局促的位置，也不会和相邻的管路接头、元器件产生安装干涉。端盖的壁厚经过受力校核，在1.6MPa的常规气动回路工作压力下，不会出现结构变形或螺纹滑牙的问题，同时针对不同的应用场景，可选用金属或工程塑料材质加工，金属材质的端盖可用于液压回路、

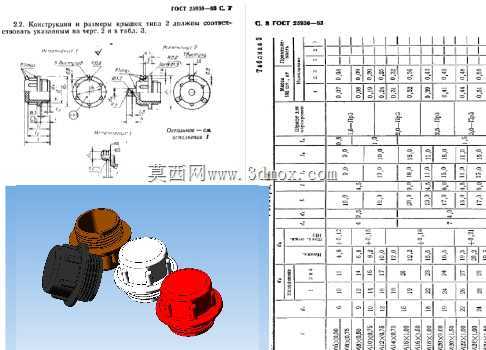

　　高温工况的端口密封，工程塑料材质的端盖则适合电气防护、轻量化要求的设备场景，不同材质的端盖都采用统一的连接尺寸标准，替换时不需要改动原有连接器的安装结构，备件通用性较强。在建模过程中，螺纹部分采用标准牙型建模，还原了细牙螺纹的实际配合公差，端面的密封槽尺寸严格遵循GOST 25930-83标准的参数要求，外部防滑结构的棱角处都做了R0.5的圆角处理，避免装配时划伤操作人员手部，同时也能减少零件边角的应力集中，提升零件的长期使用可靠性。
