多关节夹持式工业机械手结构设计

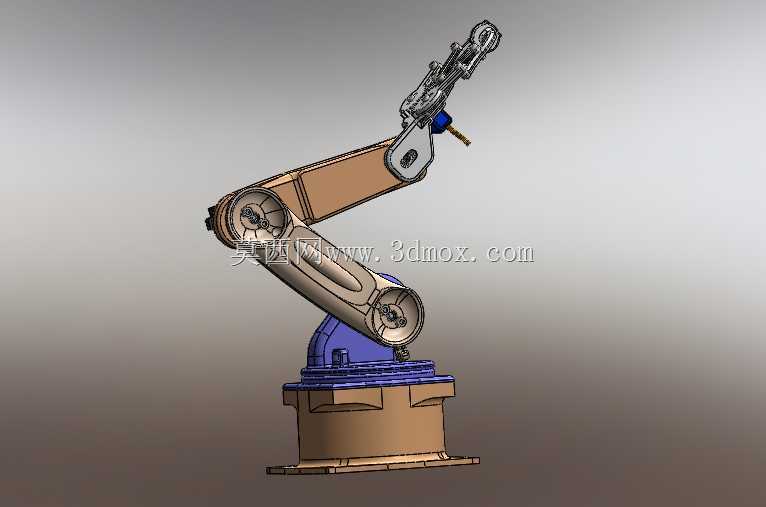

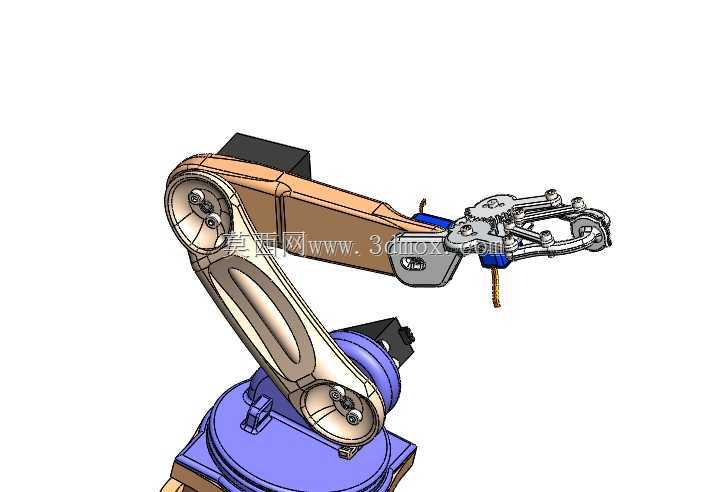

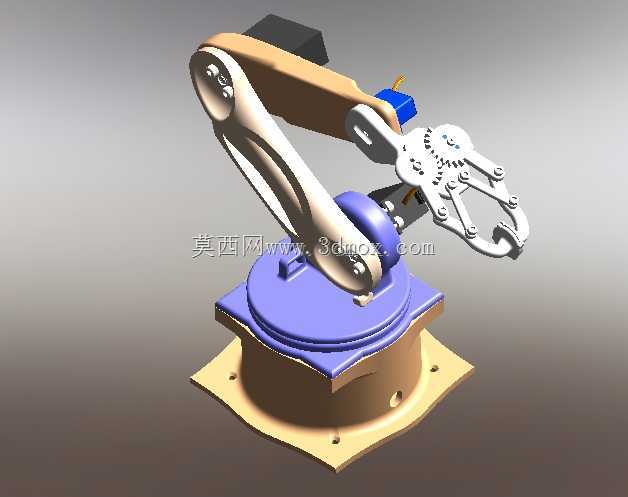

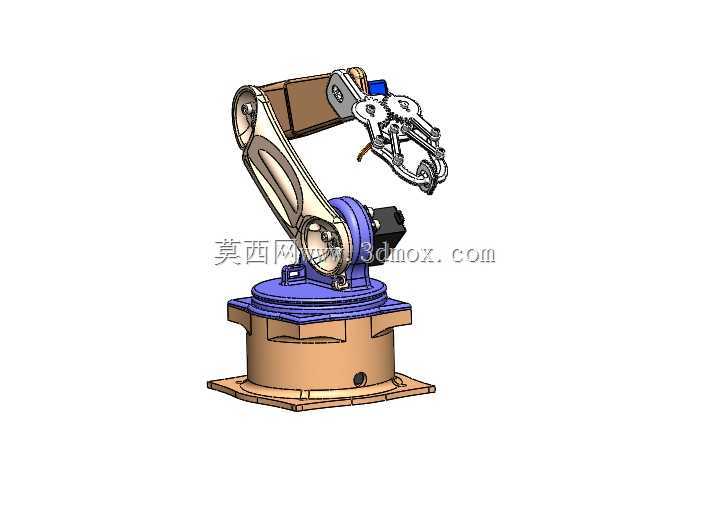

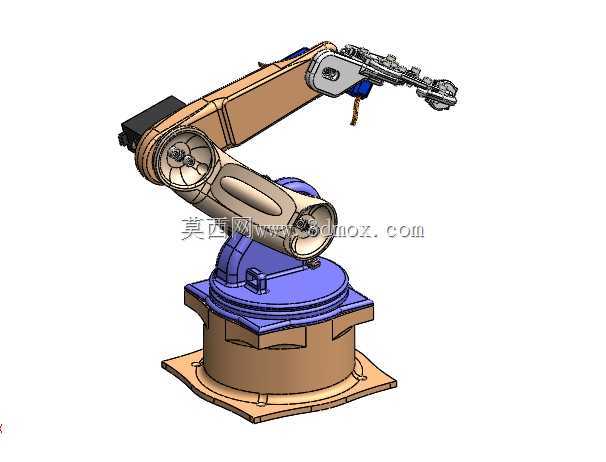

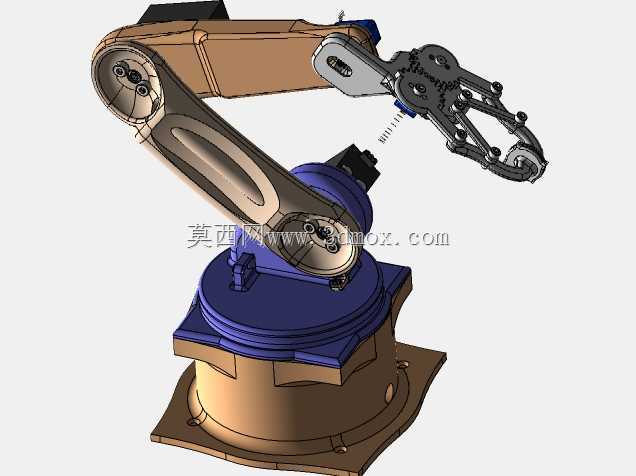

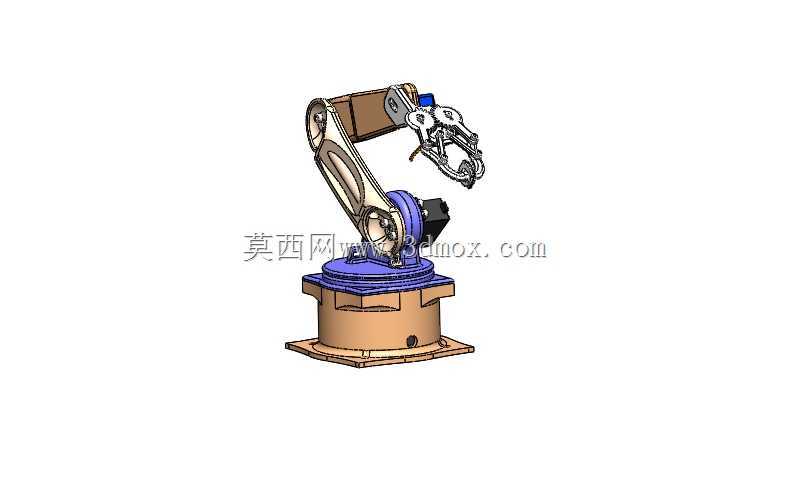

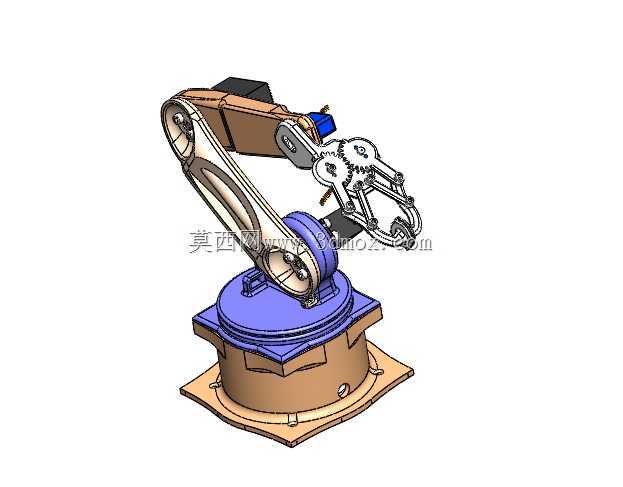

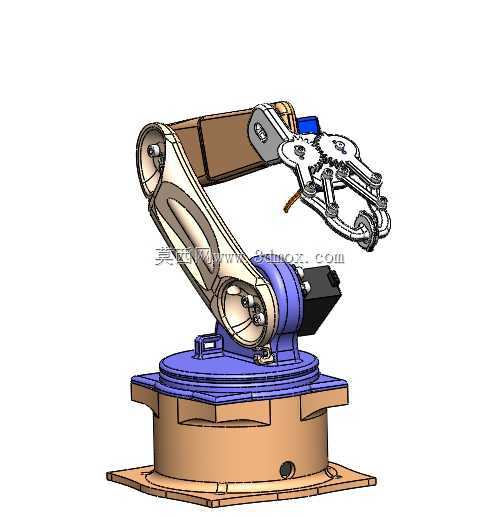

　　这款多关节夹持机械手主要面向机床上下料、工位工件转运、精密装配等自动化生产场景，可适配CA6140等普通车床的加工节拍，完成毛坯件上料、成品件下料的重复作业，也可拓展用于分拣、码垛等轻载搬运工位，替代人工完成高频次、定位精度要求稳定的重复性操作，降低人工操作的安全风险与劳动强度。从结构设计逻辑来看，整机采用基座回转、大臂俯仰、小臂俯仰、腕部回转、夹爪开合的多自由度串联布局，基座作为整机安装基准，底部设置有均匀分布的安装孔位，可直接固定在设备机架或者地面预埋板上，安装边界需预留足够的回转空间，避免臂部运动过程中与周边设备、防护栏产生干涉。大臂与小臂均采用箱型轻量化结构设计，在保证结构刚性的前提下降低运动部件的自重，

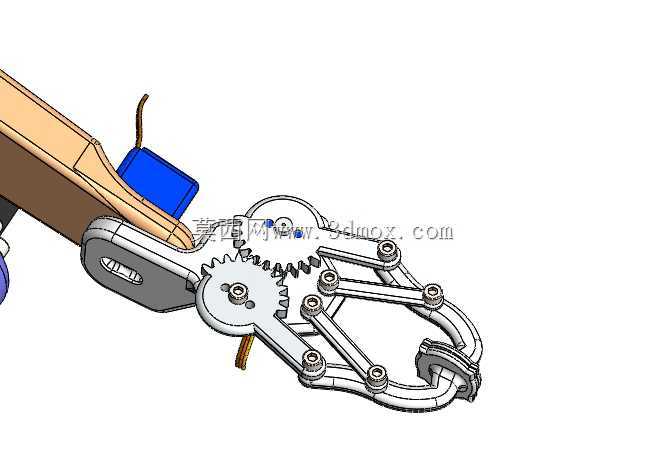

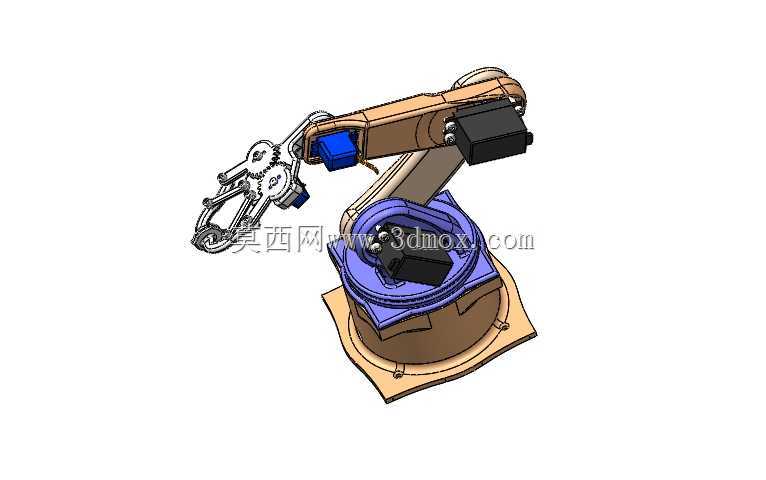

　　减少关节驱动端的负载，提升运动响应速度与定位稳定性。腕部连接末端夹爪机构，夹爪采用平行连杆式夹持结构，通过齿轮啮合保证两侧夹指的同步运动，夹持力分布均匀，可适配不同外形的轴类、盘类零件，夹指内侧预留有安装防滑垫或者定制夹具的接口，可根据实际抓取的工件外形更换适配夹指，拓展适用范围。设计过程中重点考量了各关节的运动行程限位，在每个转动关节处都预留了限位块安装位置，可根据实际工位的运动范围调整机械硬限位，避免软件限位失效时臂部超程碰撞。关节处的走线采用内部中空走线设计，所有驱动线缆、信号线缆都从臂体内部的空腔穿过，避免运动过程中线缆外露被拉扯、磨损，提升设备运行的可靠性。整机的运动范围覆盖半径可满足普通机床加工工位的上下料需求，

　　基座回转角度可覆盖相邻两个工位的取放料位置，无需额外增加外部行走轴即可完成跨工位的工件转运，对于小型加工单元的自动化改造适配性较强。夹爪的开合行程可覆盖常见小型机械加工零件的尺寸范围，夹持力可通过驱动端的参数调整适配不同材质的工件，避免夹持力过大夹伤工件表面，或者夹持力不足导致工件脱落。从安装适配性来看，基座的安装孔位采用通用的环形分布设计，可适配多数现有自动化生产线的安装接口，无需重新设计过渡连接板即可完成安装固定，降低现场改造的工作量。
