藏红花自动化分拣输送设备结构设计

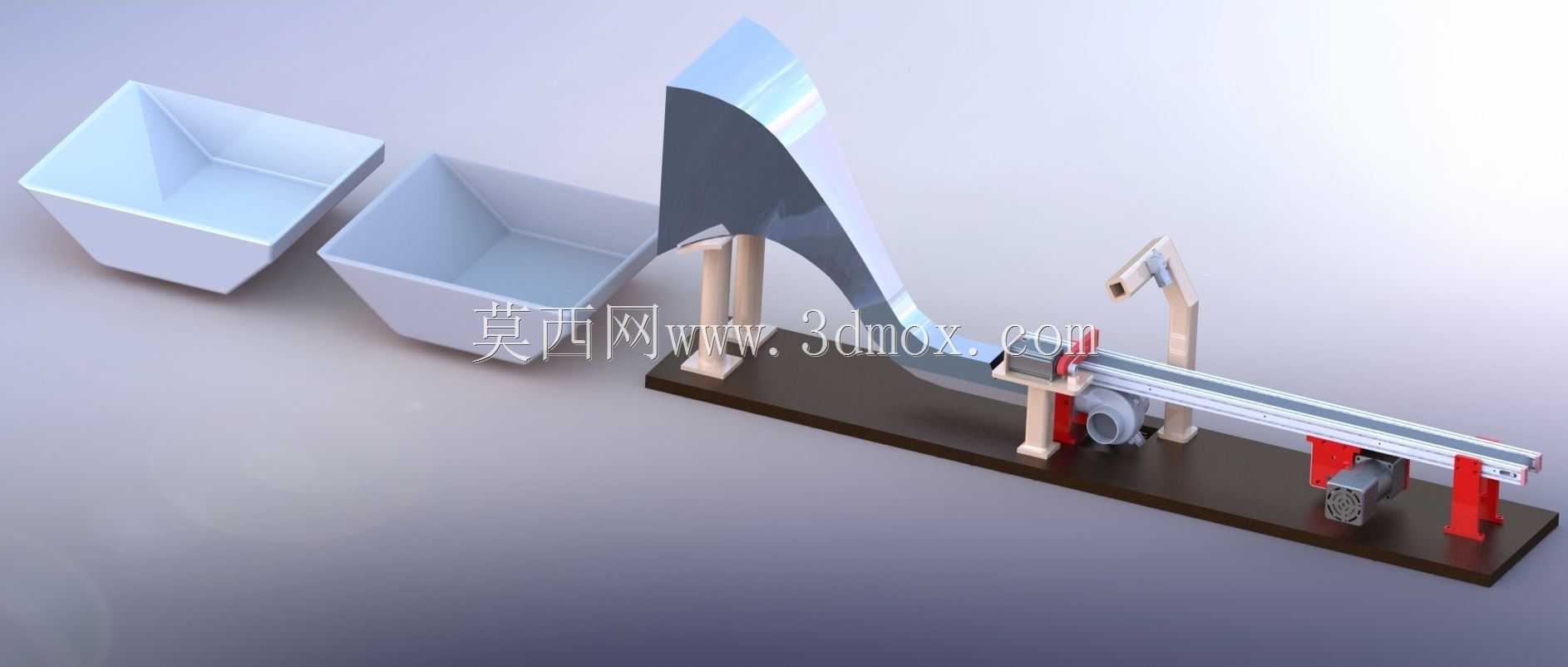

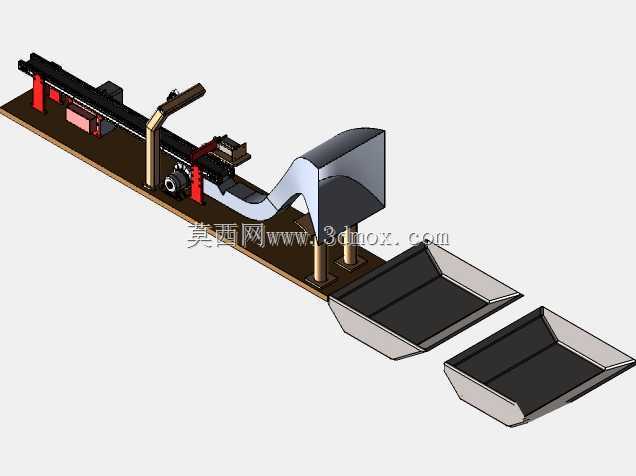

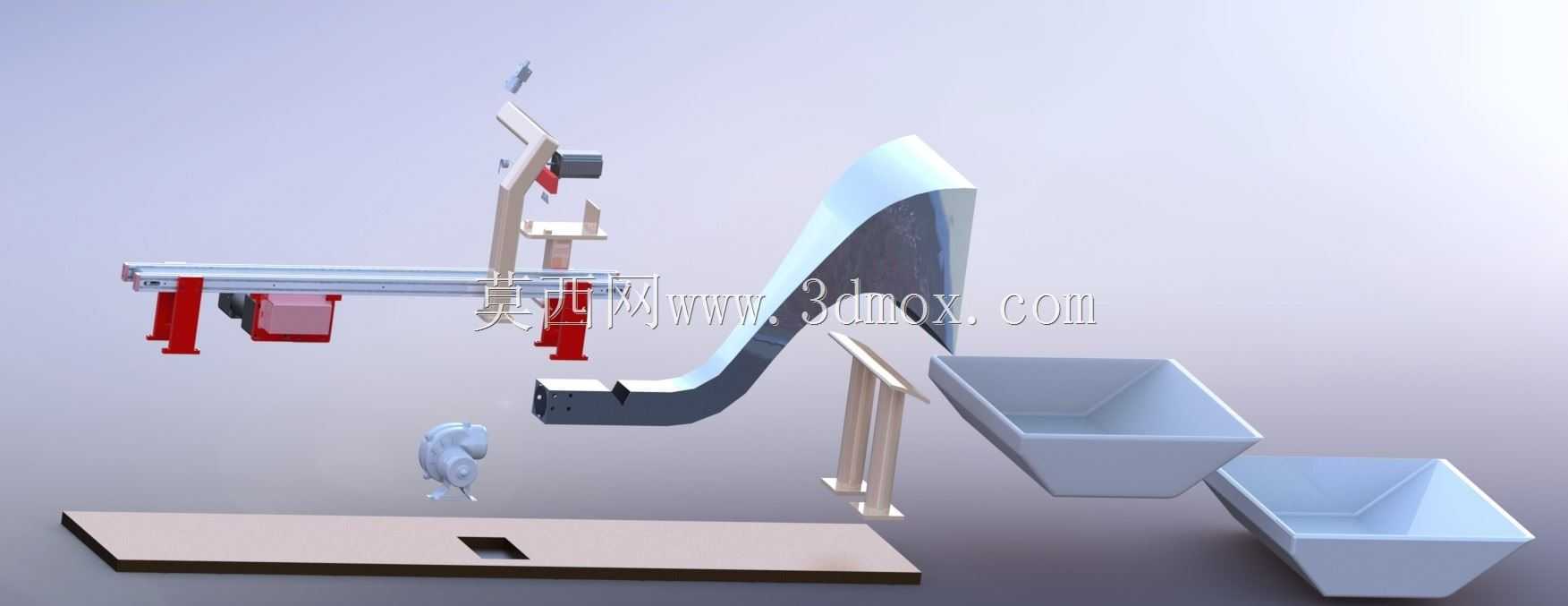

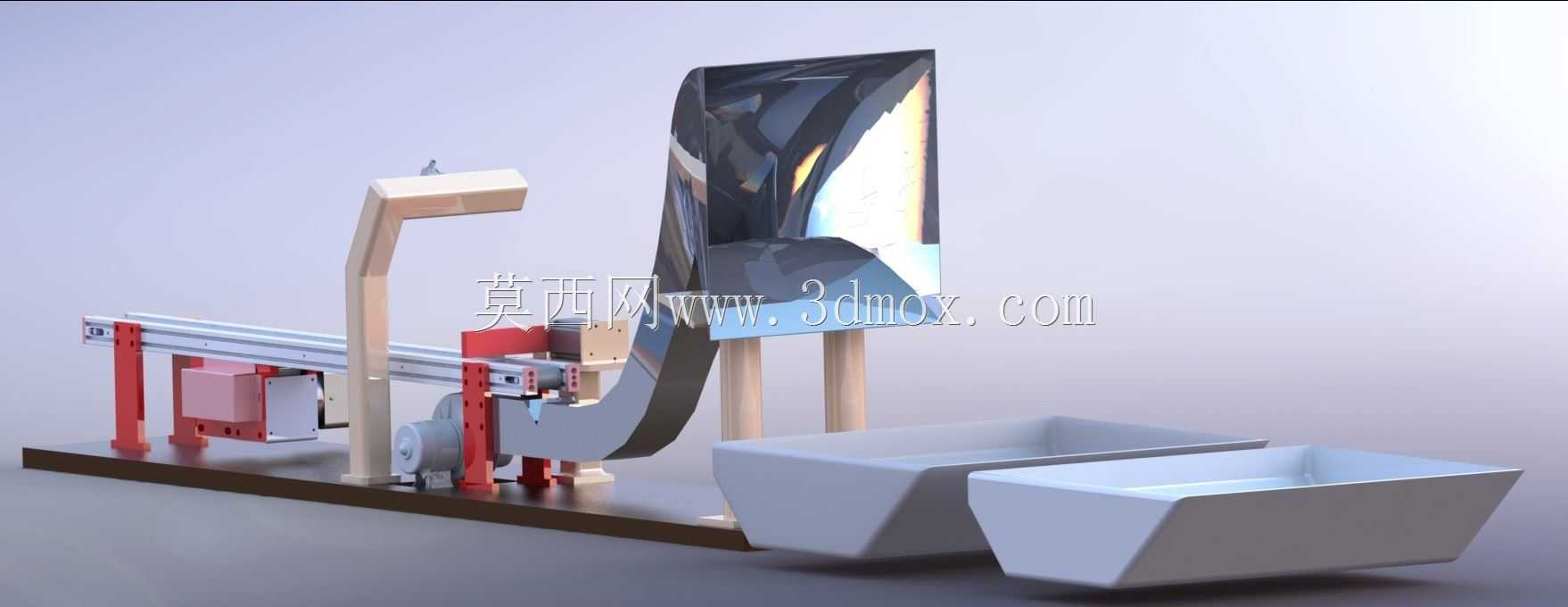

　　这款藏红花分拣设备主要面向名贵中药材初加工场景，适配藏红花花丝采收后的分选工序，解决人工分拣效率低、花丝品级混杂、易混入花丝残瓣与杂质的生产痛点，可对接前端花丝采收工位与后端烘干、包装工序，实现花丝品级的连续化分选作业。设备整体采用落地式安装布局，底部采用整块碳钢安装底板作为承载基准，所有功能组件均固定在该底板上，安装时仅需保证底板水平度偏差不超过1.5mm/m即可，无需额外浇筑设备基础，适配中小型药材加工车间的灵活布置需求，整体占地长度约1.8m，宽度约0.7m，高度约1.2m，预留了两侧0.5m的操作维护空间，可直接嵌入现有药材加工生产线的工位间隙。设备核心功能段分为进料导料、输送定位、分拣执行、分料收集四个部分，

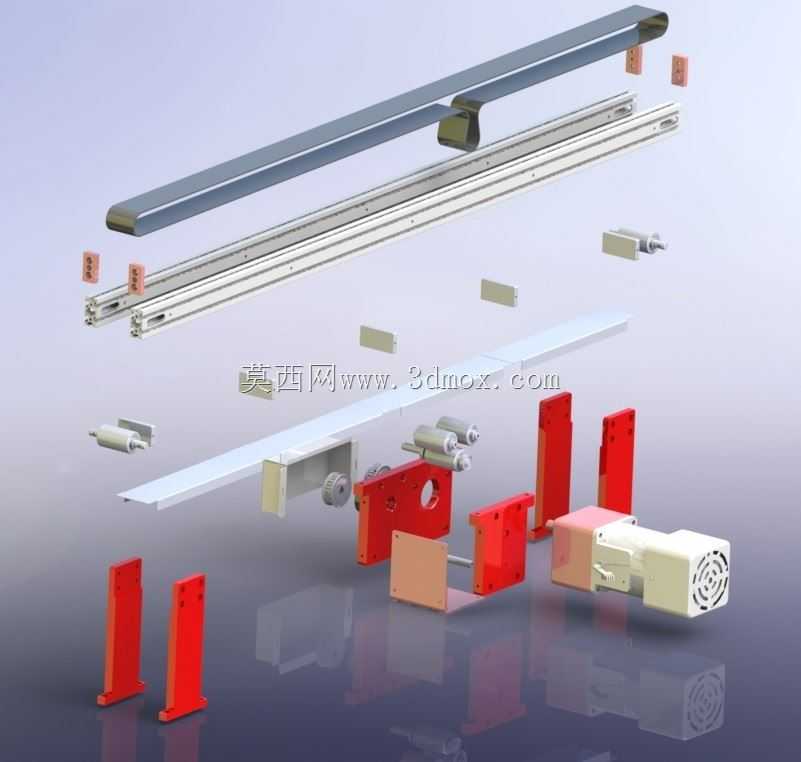

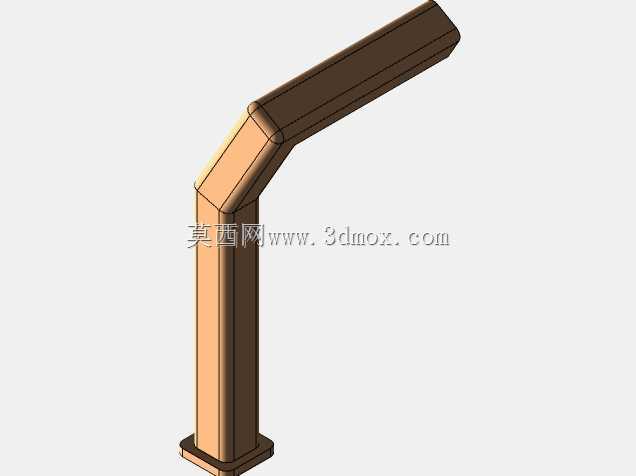

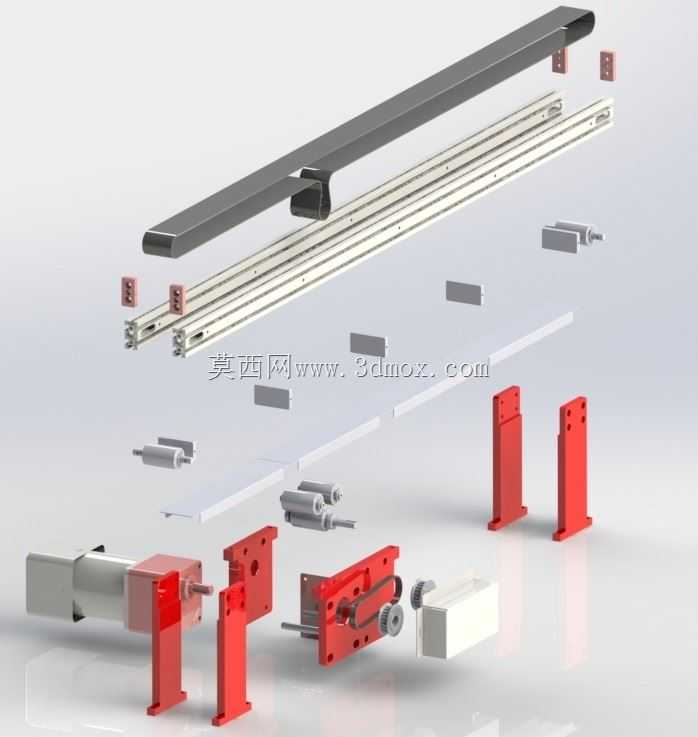

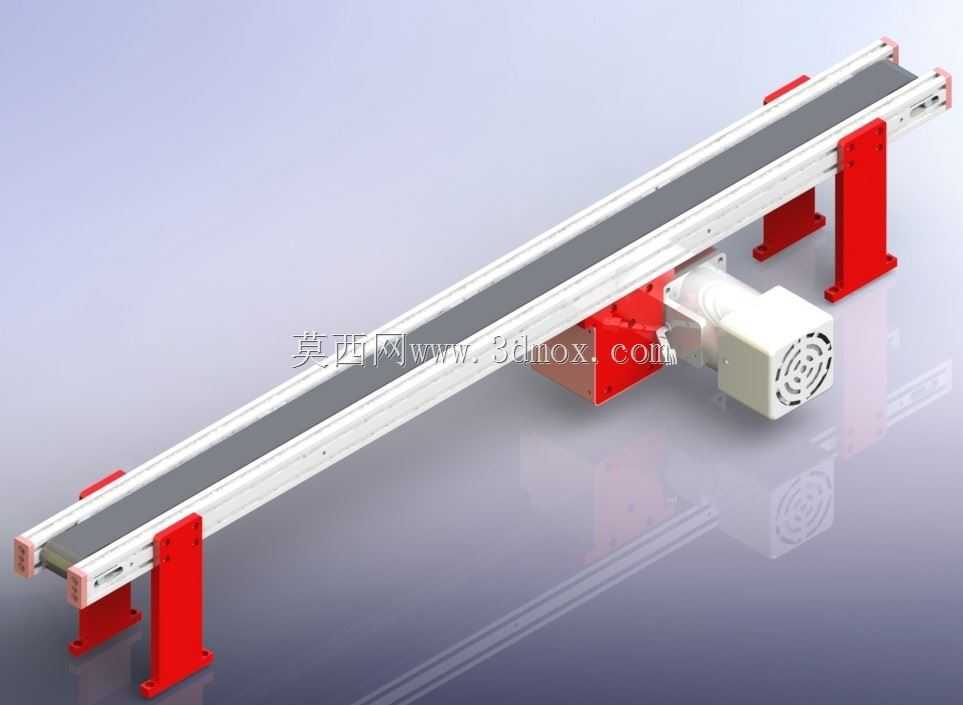

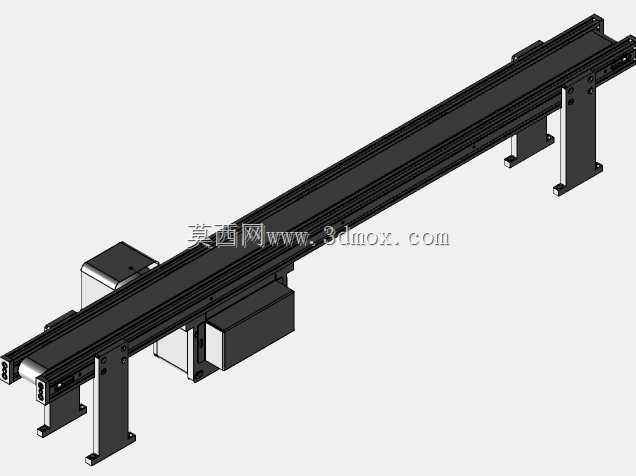

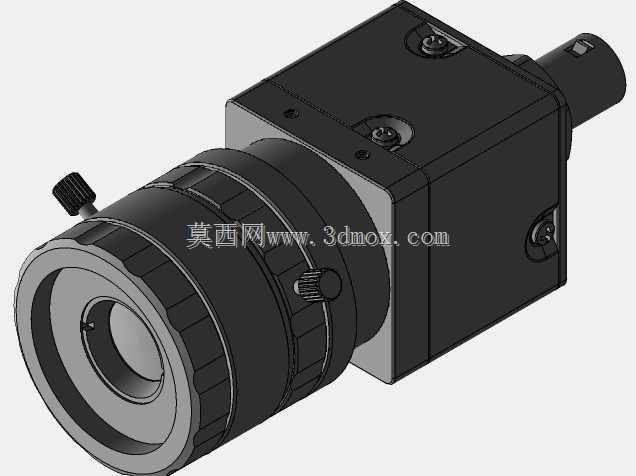

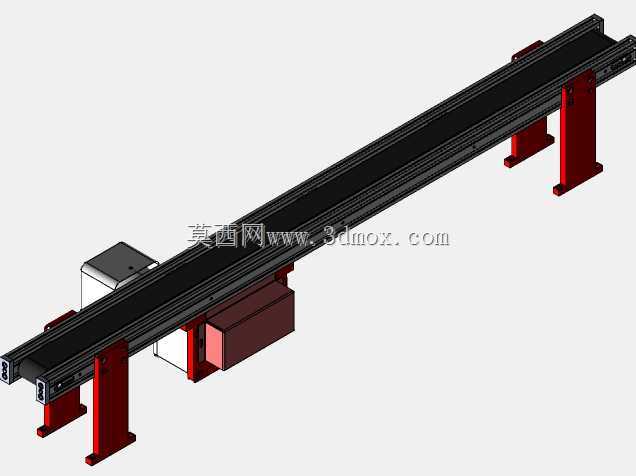

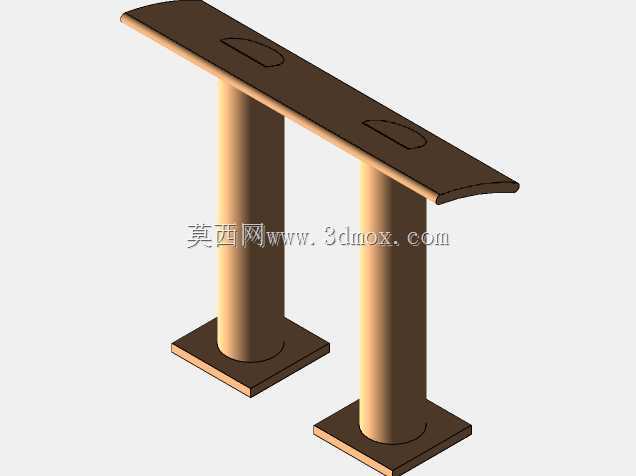

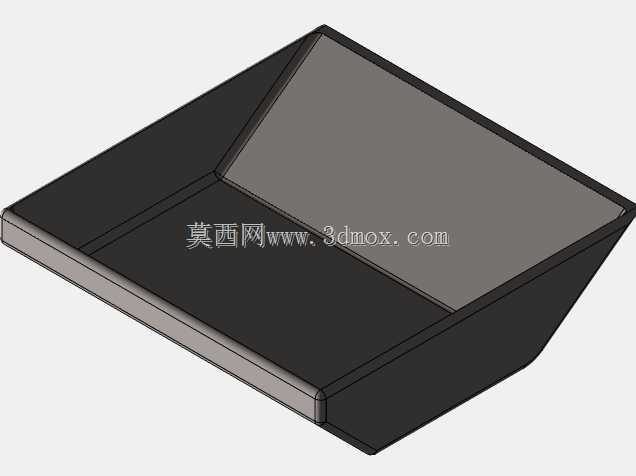

　　进料段采用倾斜式导料槽结构，槽体内壁做镜面抛光处理，避免藏红花花丝挂壁残留，导料槽出口正对皮带输送线的进料端，输送线采用窄幅食品级平皮带，皮带两侧设置可调式挡边，可根据花丝铺料厚度调整挡边高度，避免花丝从输送侧端掉落，输送线下方配置张紧调节机构，可在设备长期运行后调整皮带张紧度，避免皮带打滑导致的花丝定位偏差。分拣执行机构采用龙门式安装支架横跨在输送线上方，支架上搭载视觉识别模块与分拣执行末端，可根据花丝的色泽、长度、完整度参数判定品级，执行末端采用柔性拨料结构，拨料头采用食品级硅胶材质，接触花丝时不会造成花丝断裂破损，保证分选后花丝的品相完整。分料收集段设置两个独立的接料料斗，分别对应合格优品与次级品/杂质的收集，

　　料斗采用倾斜式溜槽设计，内壁做圆弧过渡处理，避免花丝在料斗内堆积卡料，料斗底部可直接对接收集周转箱，无需额外转接结构。设计过程中优先考虑了藏红花物料的易碎特性，所有与物料接触的结构件均做圆角钝化处理，未设置尖锐棱角，避免刮损花丝；输送线的运行速度可根据分拣精度需求做无级调节，速度调节范围在0.1m/s-0.5m/s之间，兼顾分拣效率与识别准确率；机架部分采用铝型材与碳钢件组合结构，铝型材用于输送线两侧的护板安装，碳钢件用于主承载支架，兼顾结构轻量化与整体刚性，设备运行时的整体振动量控制在0.2mm以内，避免振动导致花丝在输送带上移位，影响分拣精度。设备的电气控制组件全部集成在输送线侧端的控制盒内，控制盒采用壁挂式安装在机架侧方，预留了标准通讯接口，可对接后续的自动化包装设备，实现整条加工线的联动控制。
