路由器底座塑料注塑模具组件结构设计

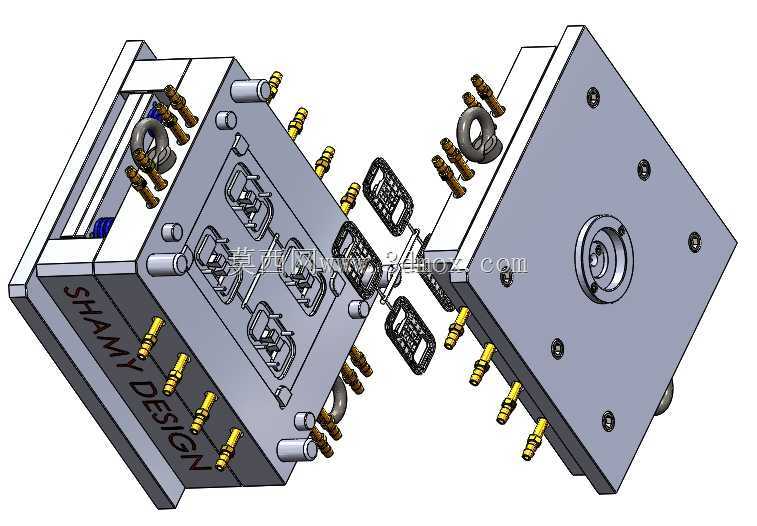

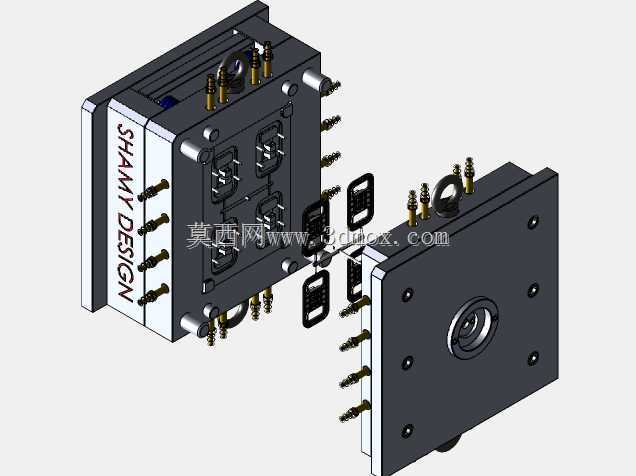

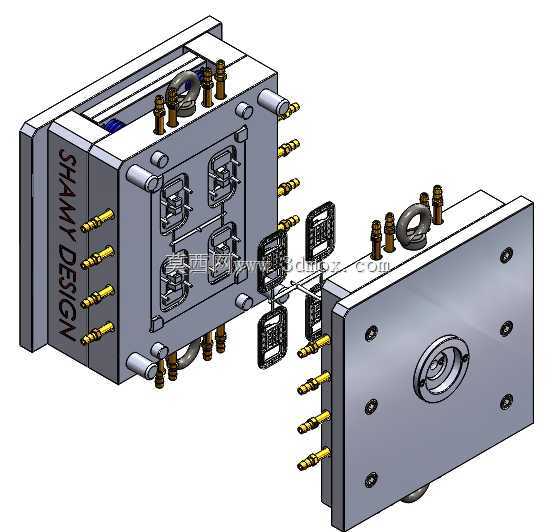

　　这套模具组件针对路由器底座类薄壁塑料件的量产需求开发，适配通讯类消费电子外壳的批量注塑生产场景，日常作业中安装在对应吨位的卧式注塑机上，完成塑料熔体的充模、保压、冷却后开模顶出成型件，直接产出路由器底座的成品结构件，无需额外二次加工即可进入后续组装工序。整套模具采用一模四腔的型腔布局，在保证单腔成型精度的前提下最大化单次注塑的产出效率，匹配中小批量通讯结构件的生产节拍需求。设计阶段优先考虑了路由器底座的结构特性：产品带有多处卡扣安装位、散热格栅预留槽以及螺丝柱定位结构，型腔部分对应做了镶件拆分设计，易磨损的卡扣成型位置单独采用硬质合金镶件，后续生产中出现磨损可快速更换镶件，无需整体报废型腔板，大幅降低后期维护成本。

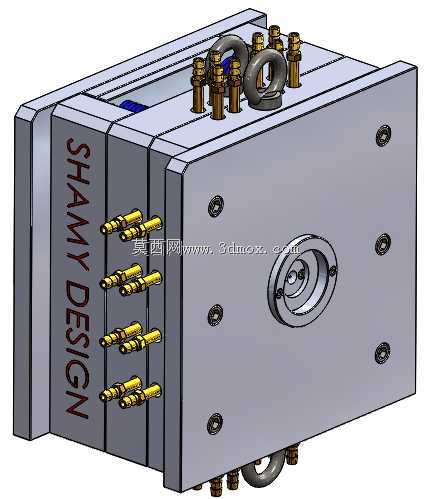

　　冷却回路采用环绕式布局，在定模、动模侧分别布置多组平行水路，进出水接口统一设置在模具外侧的上下端面，适配车间常规的冷却水塔供水压力与流量参数，保证成型周期内模温均匀控制在工艺要求区间，避免薄壁件出现翘曲、缩痕、缺胶等常见成型缺陷。模具的导柱导套采用对角加长设计，合模过程中提前导向定位，抵消长期生产中反复开合模带来的位置偏移，保证型腔合模精度控制在0.02mm以内，满足路由器底座的装配尺寸公差要求。顶出结构采用顶针+顶块组合的方式，针对产品边缘的薄壁位置采用扁顶针，受力面积更大避免顶穿、顶白问题，对应螺丝柱的位置采用司筒顶出，保证柱位成型后无拉伤、变形。模具外侧的安装尺寸完全适配常规注塑机的哥林柱间距、定位圈尺寸以及锁模孔位，

　　上机安装时无需额外加装过渡固定板，可直接完成装夹定位，缩短换模调试的时间。浇注系统采用侧浇口进料，浇口位置设置在产品非外观面的边缘位置，成型后浇口残留小，后续去除浇口的工序不会影响产品外观面的质量，分流道采用圆形截面设计，熔体流动阻力小，可适配PP、ABS等路由器底座常用的塑料原料的充模流动特性，保证四个型腔的进料速度均匀一致，避免不同型腔的成型件出现尺寸偏差。整套组件拆分时充分考虑了加工工艺性，所有模板的基准角统一做了标识，型腔、型芯的加工基准与模板基准完全重合，后续数控加工、EDM放电加工时可一次装夹完成多面加工，减少装夹找正带来的加工误差。
