汽车轮毂盖注塑成型模具结构设计

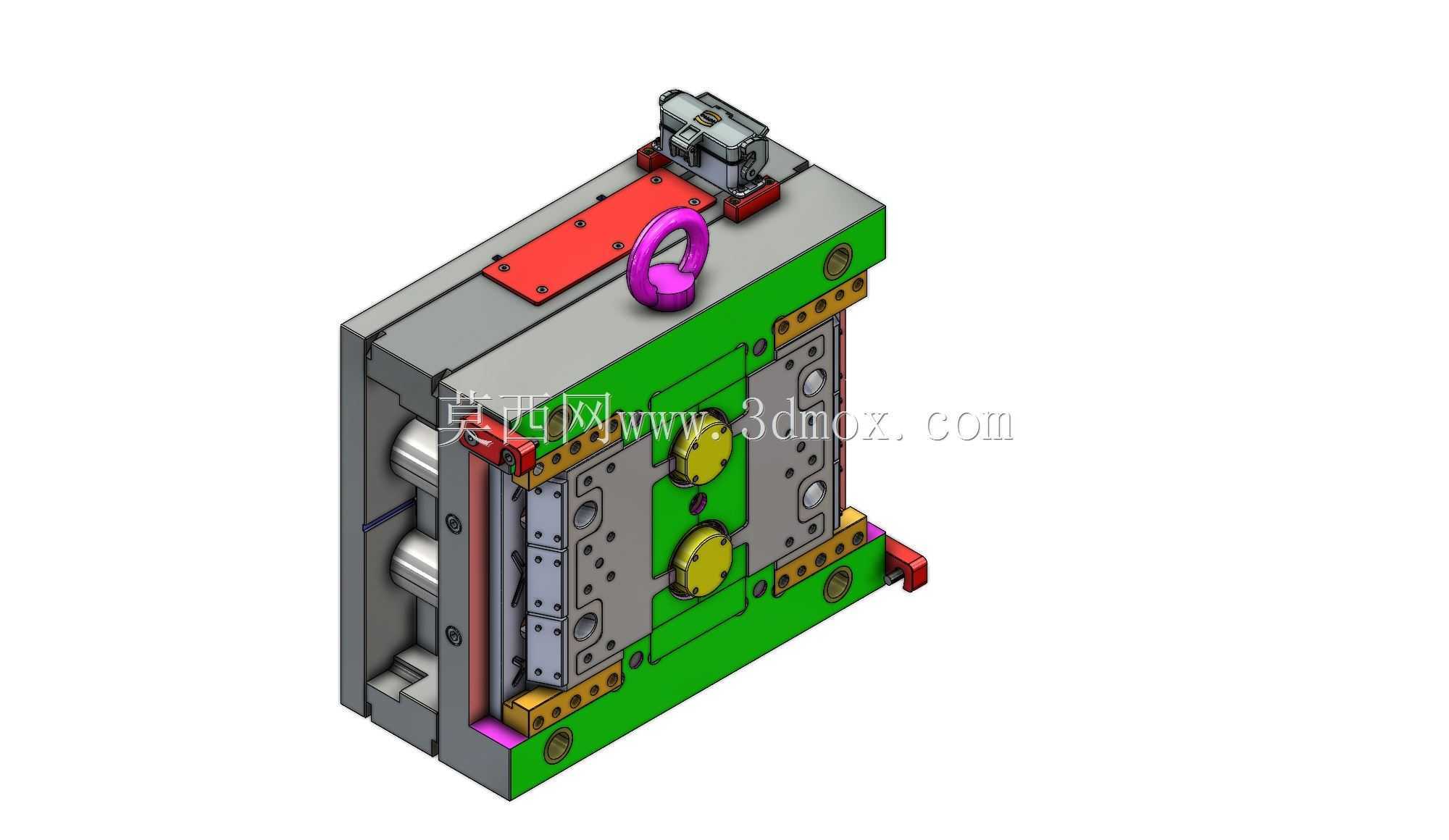

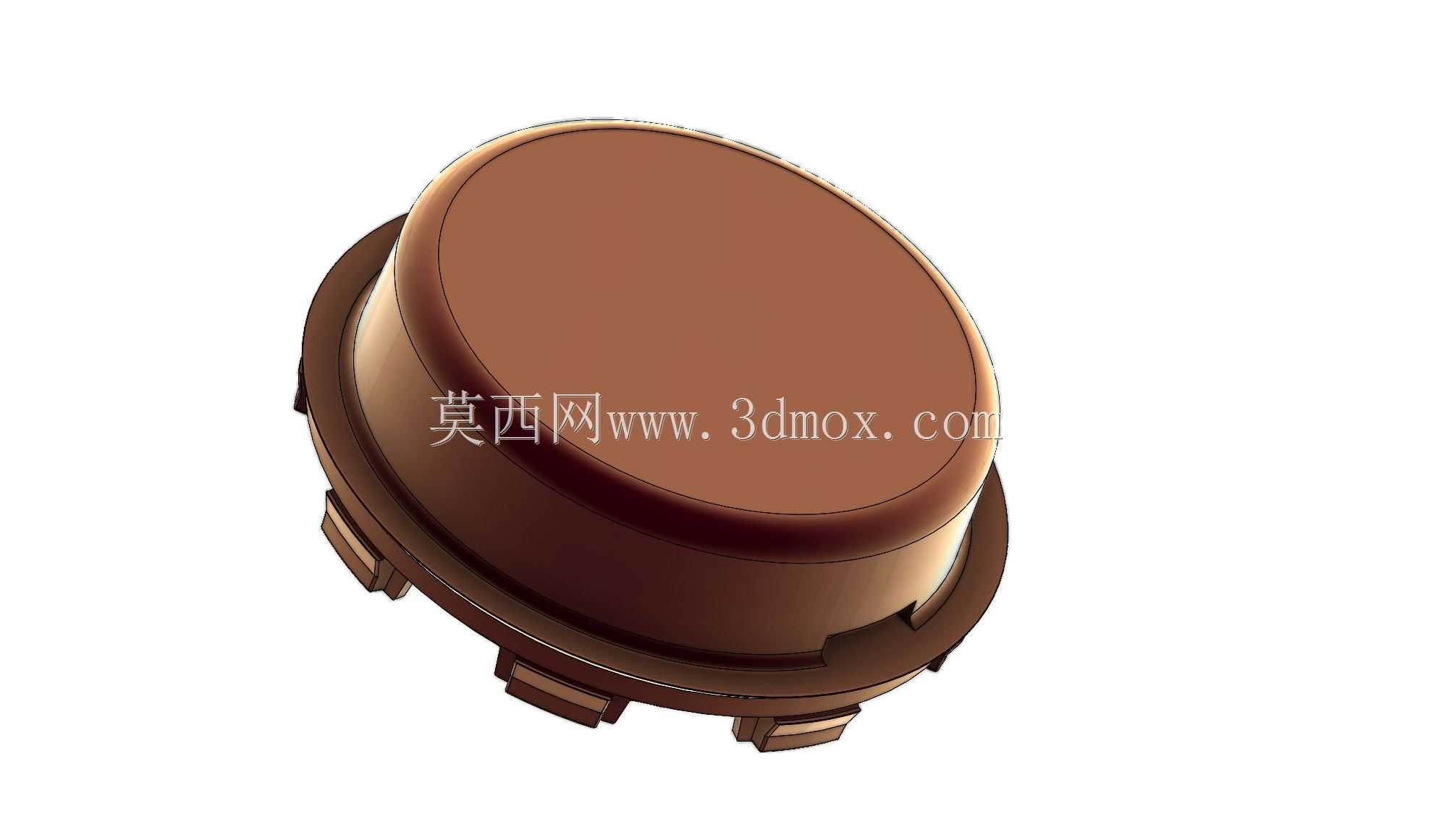

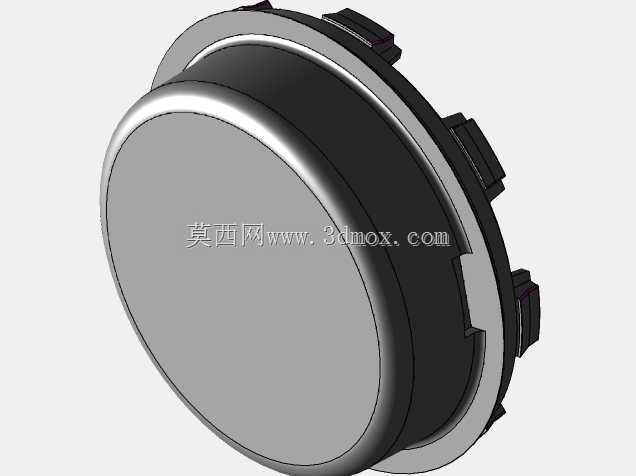

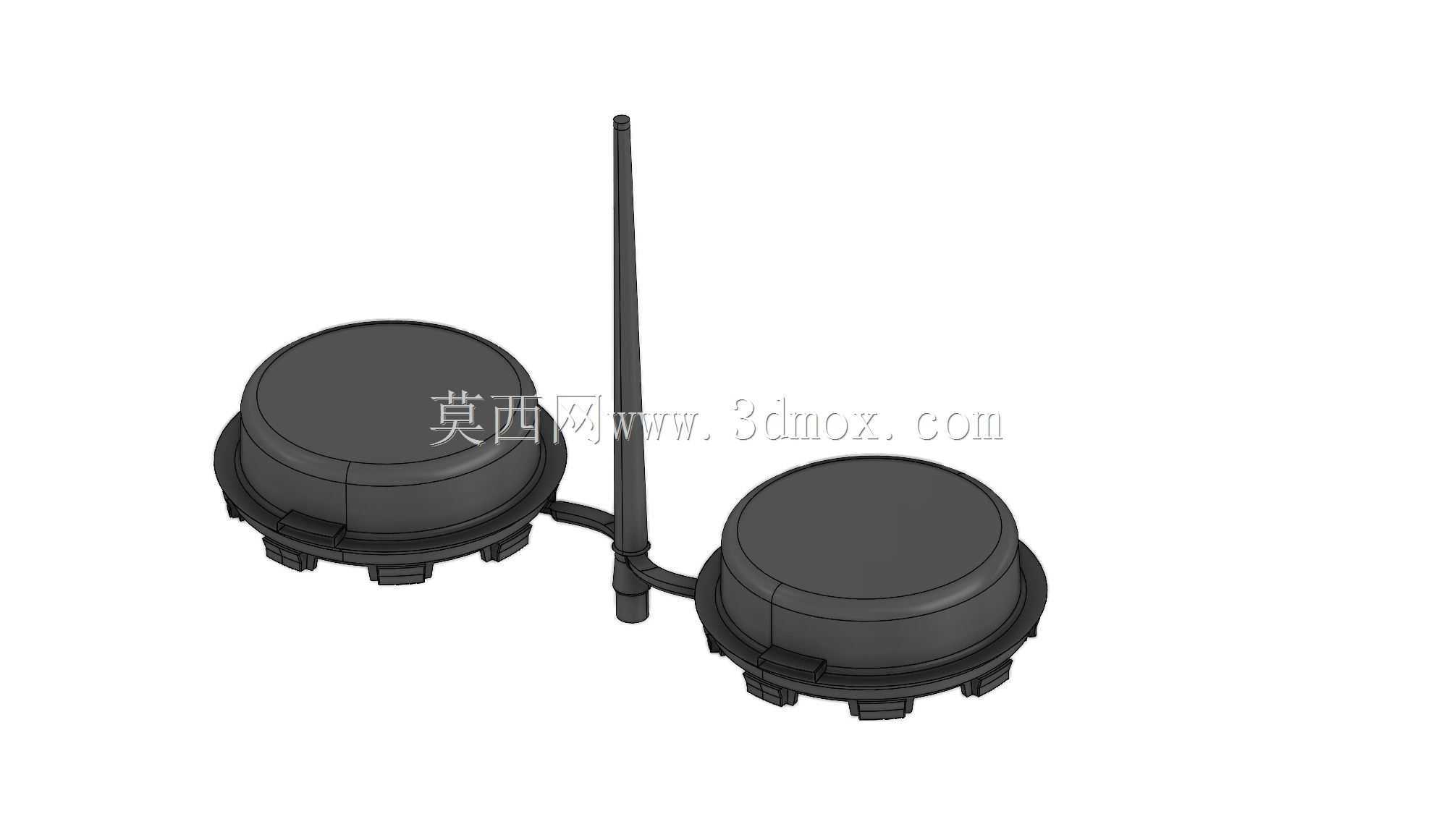

　　这套模具面向乘用车辆轮毂端盖的批量注塑成型工序开发，适配改性PP、ABS等常用汽车外饰塑料原料的加工需求，在汽车零部件配套生产场景中，可直接对接160-200吨规格的卧式注塑机完成连续生产作业。从结构布局来看，模架采用标准龙记细水口模胚改制，整体为两板半结构设计，进胶方式选用点浇口搭接在轮毂盖背面非外观面，可避免浇口痕迹残留在产品外露面，省去后续人工修剪浇口的工序成本，适配汽车外饰件的外观质量要求。模具的成型型腔采用整体式镶拼结构，型腔部分使用S136模具钢经淬火处理至HRC48-52，表面抛光至镜面等级，可保证轮毂盖外表面的光洁度要求，避免出现流痕、缩印等外观缺陷；型芯部分设置了均匀分布的顶针与推块组合顶出结构，顶出力分布均匀，

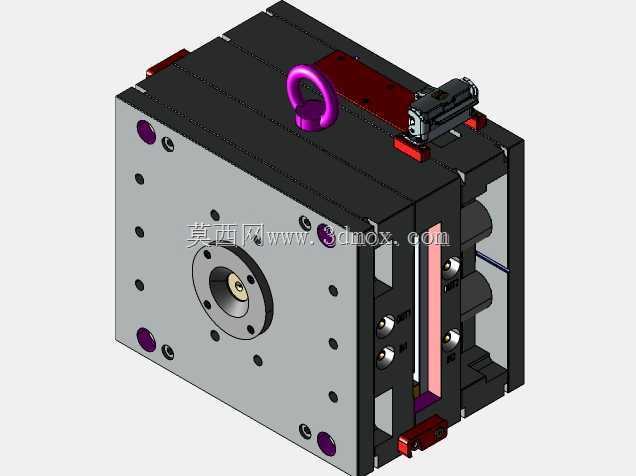

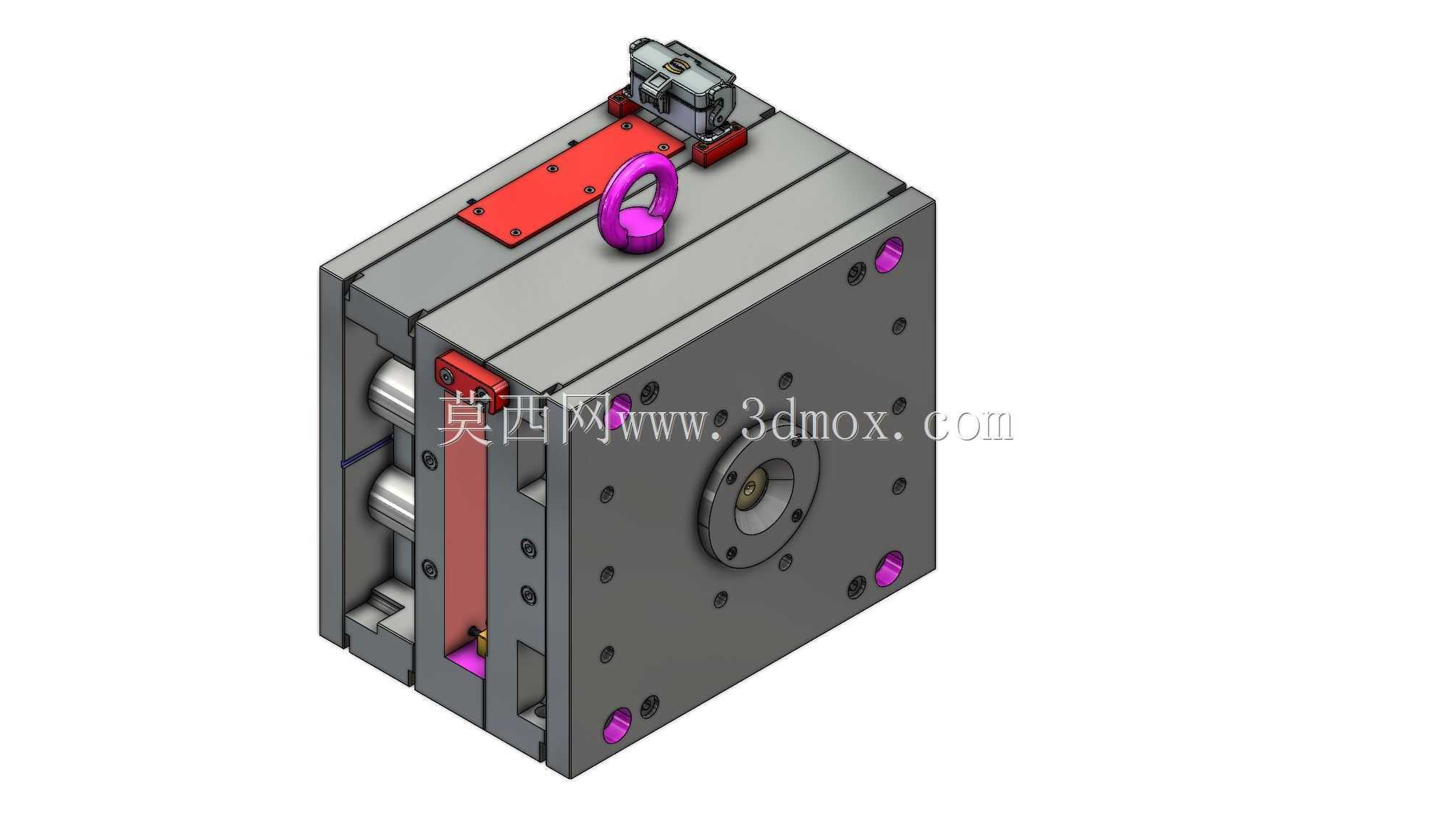

　　可防止产品顶出时出现变形、顶白问题，适配轮毂盖带倒扣的边缘结构，内部设置了4组斜顶机构完成内侧倒扣的脱模动作，斜顶的导向角度设计为7度，既保证脱模行程足够，又避免角度过大导致斜顶运动卡滞。冷却系统采用环绕式水路布局，型腔侧距离成型面15mm均匀排布直径8mm的冷却水道，型芯侧采用水井式冷却结构，可保证成型过程中模温均匀控制在40-60摄氏度区间，将产品成型周期控制在35秒以内，有效提升批量生产效率。模具的安装边界适配标准注塑机的码模槽尺寸，定位圈直径为100mm，主流道衬套的球面半径匹配注塑机喷嘴SR15的尺寸，可保证射胶时无溢料问题；模具侧面设置了行程开关与锁模扣结构，开模过程中可按设定顺序完成水口料与产品的分离，

　　侧面的吊环孔可满足模具吊装转运的承重要求，导柱导套采用带自润滑轴承的标准件，合模时的定位精度可控制在0.02mm以内，避免长期生产出现飞边问题。整套结构在设计时充分考虑了日常维护的便捷性，易磨损的斜顶、顶针等部件均采用标准件规格，可快速更换，减少停机维护时间，适配汽车零部件行业大批量、快交付的生产需求。
