桌面级双吸嘴SMT物料取放作业装置

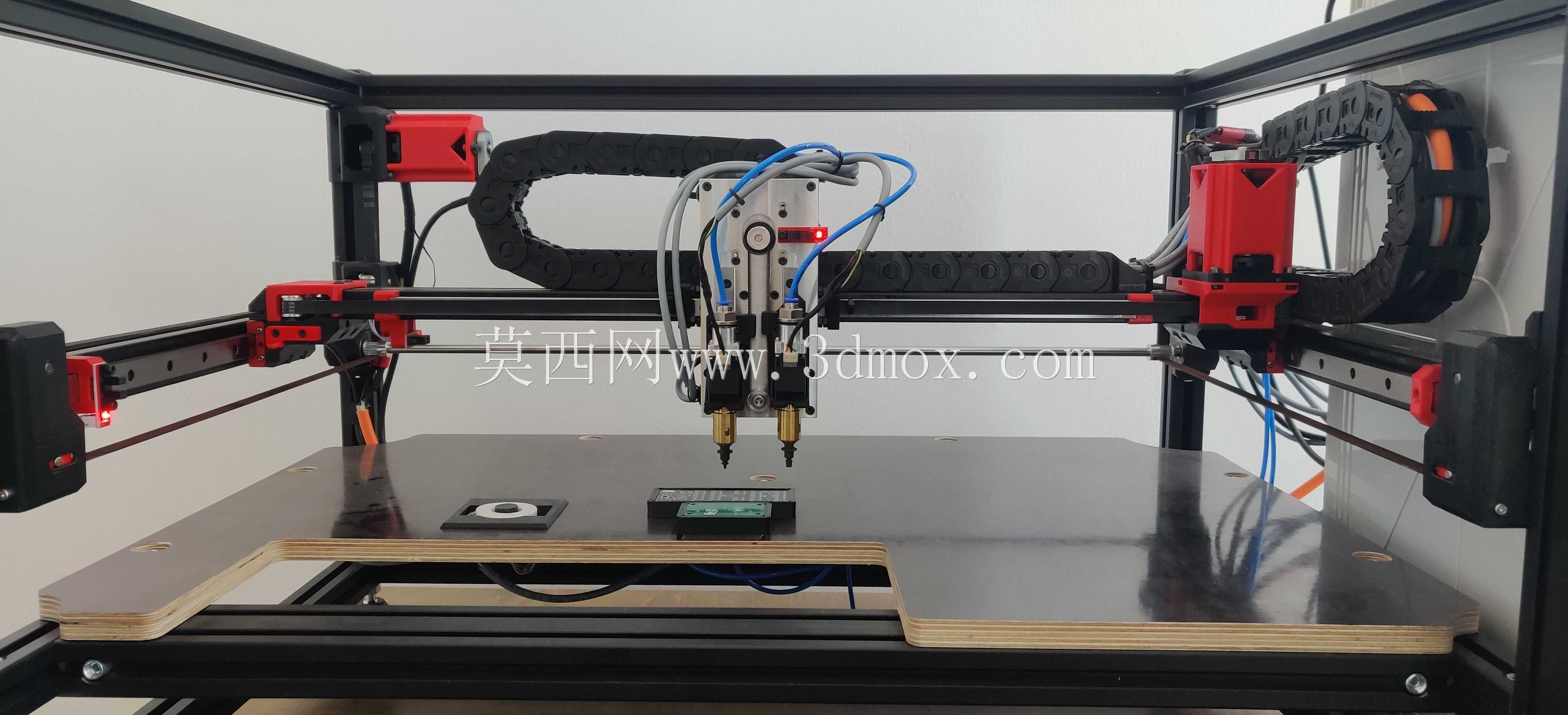

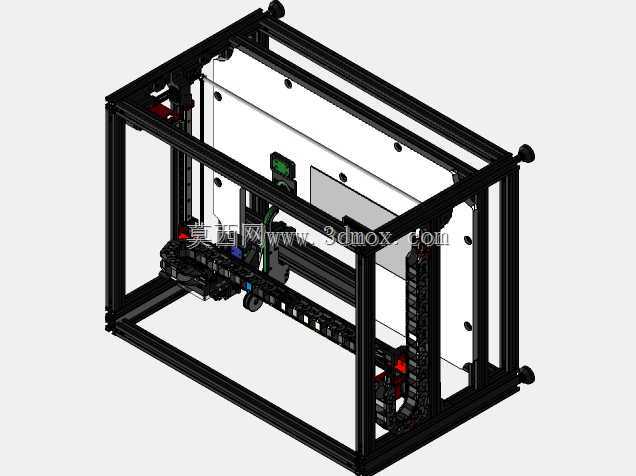

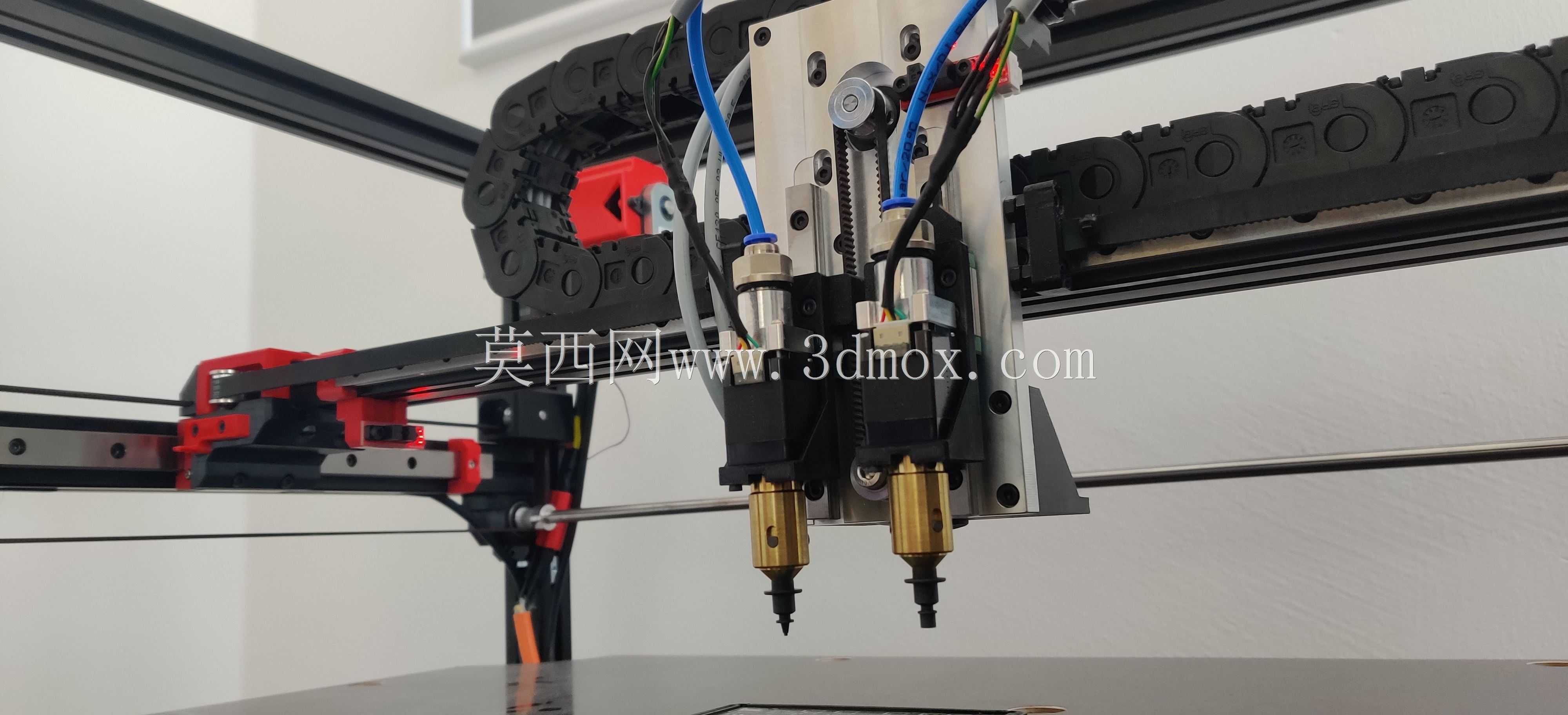

　　这款桌面式SMT取放装置主要面向小批量电子样板加工、创客原型制作、教学实训场景，可替代人工完成表面贴装元器件的拾取与精准对位放置，适配0402及以上封装的阻容件、常规SOP封装芯片的贴装作业，解决小批量生产场景下人工贴装效率低、对位偏差大的痛点。设备采用双吸嘴并行作业结构，两个独立的贴装头可分别配置不同规格吸嘴，无需频繁更换吸嘴即可适配不同尺寸的元器件，贴装头集成真空发生与破真空控制模块，拾取元器件时可根据元器件重量调整真空负压值，避免薄型阻容件被吸嘴压损，放置时通过瞬时破真空保证元器件落位精度。运动结构采用铝型材搭建的龙门式框架，X/Y轴均配置线性导轨与同步带传动结构，导轨安装面预留0.02mm的装配调整余量，

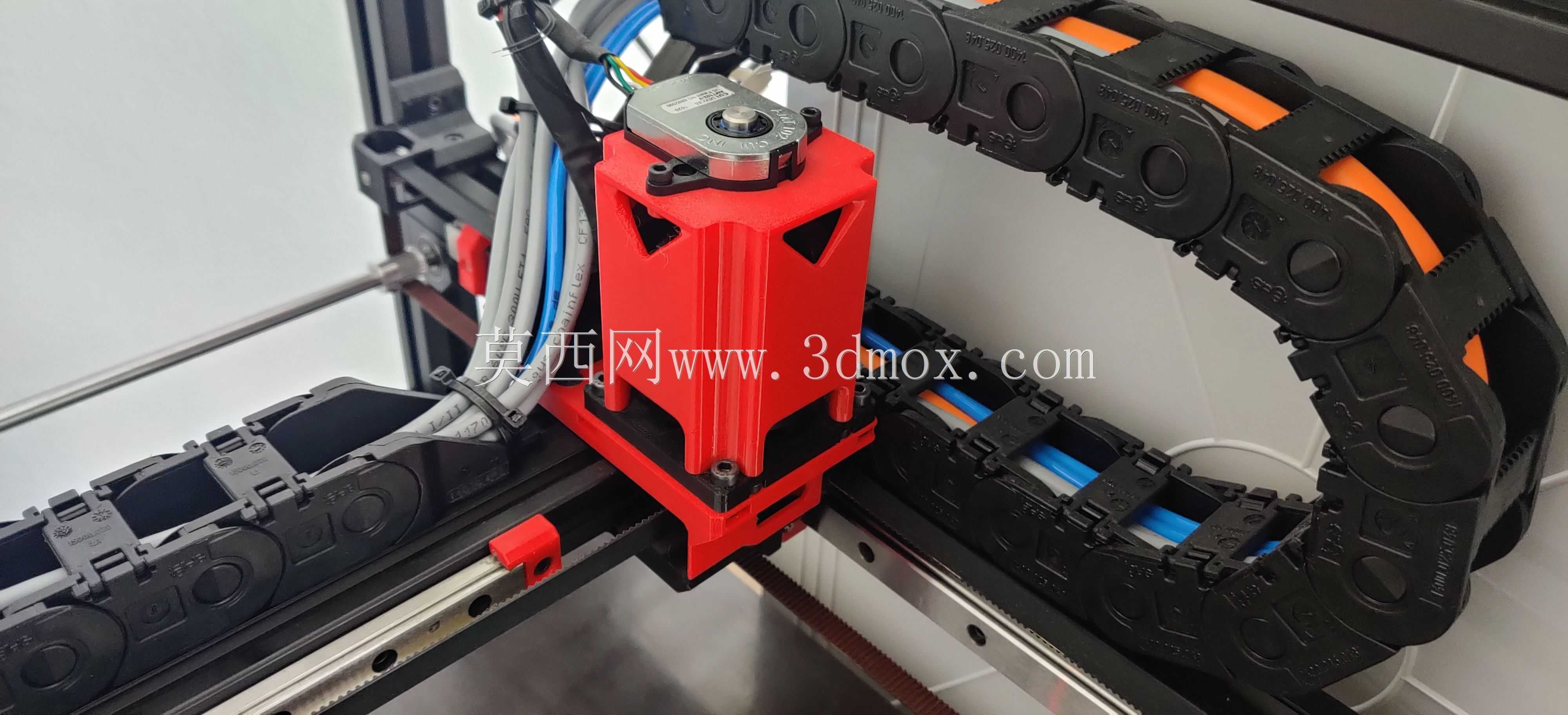

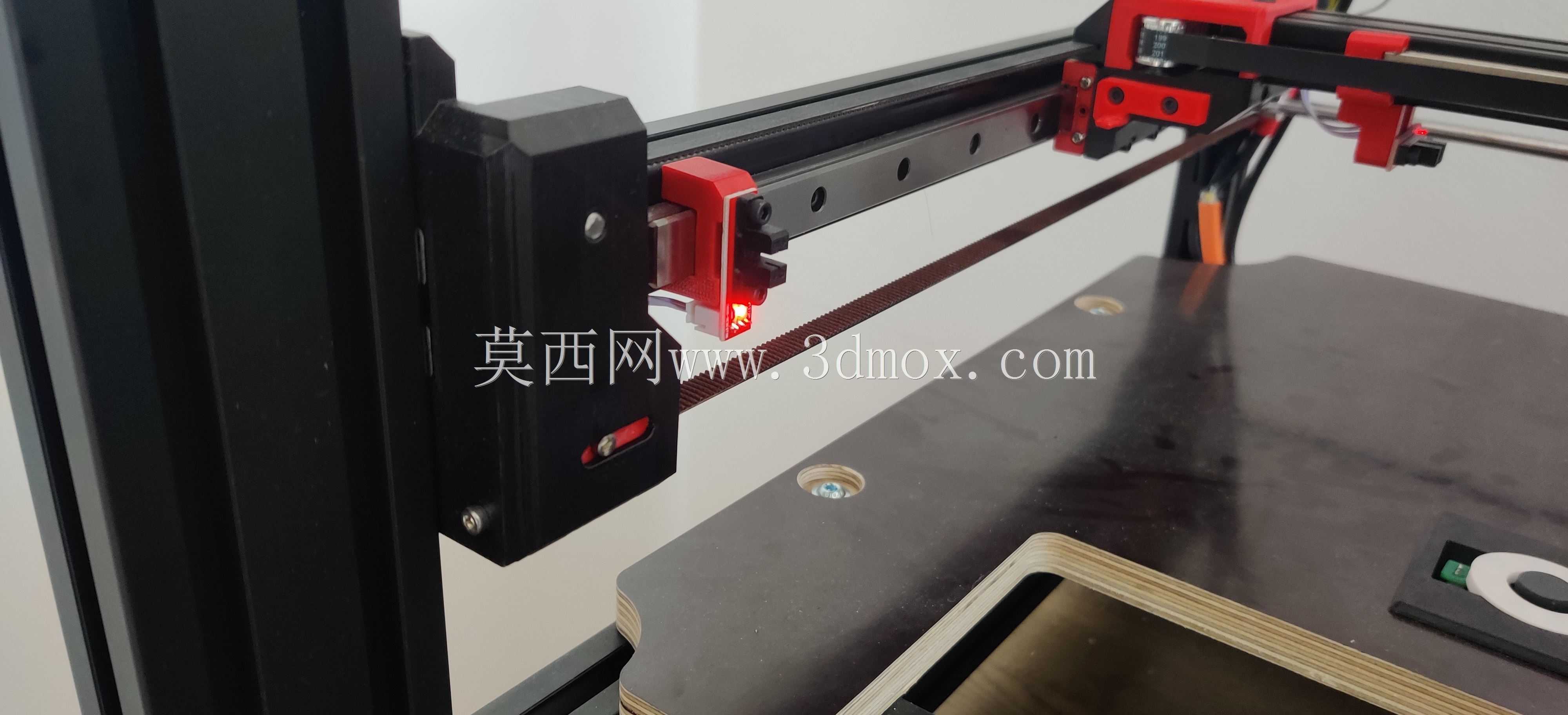

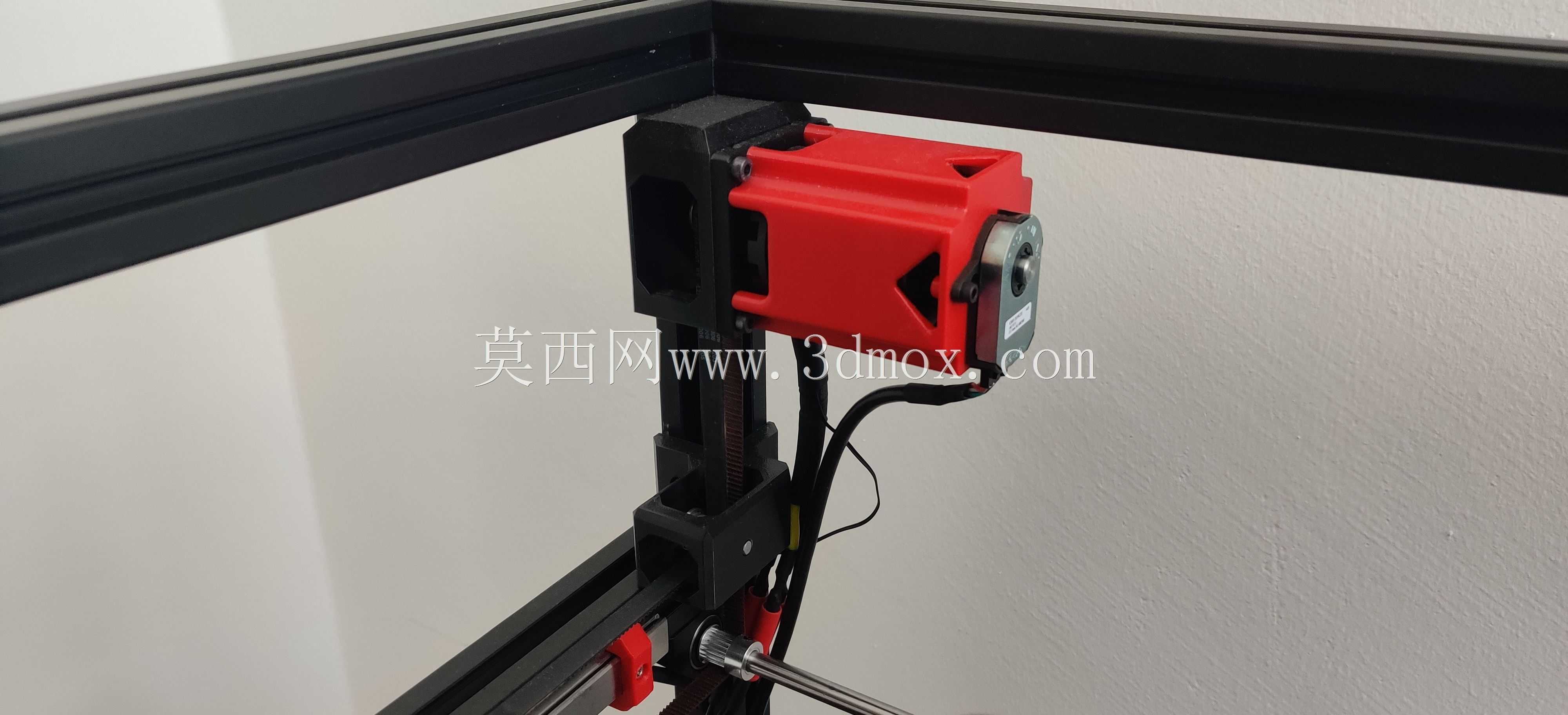

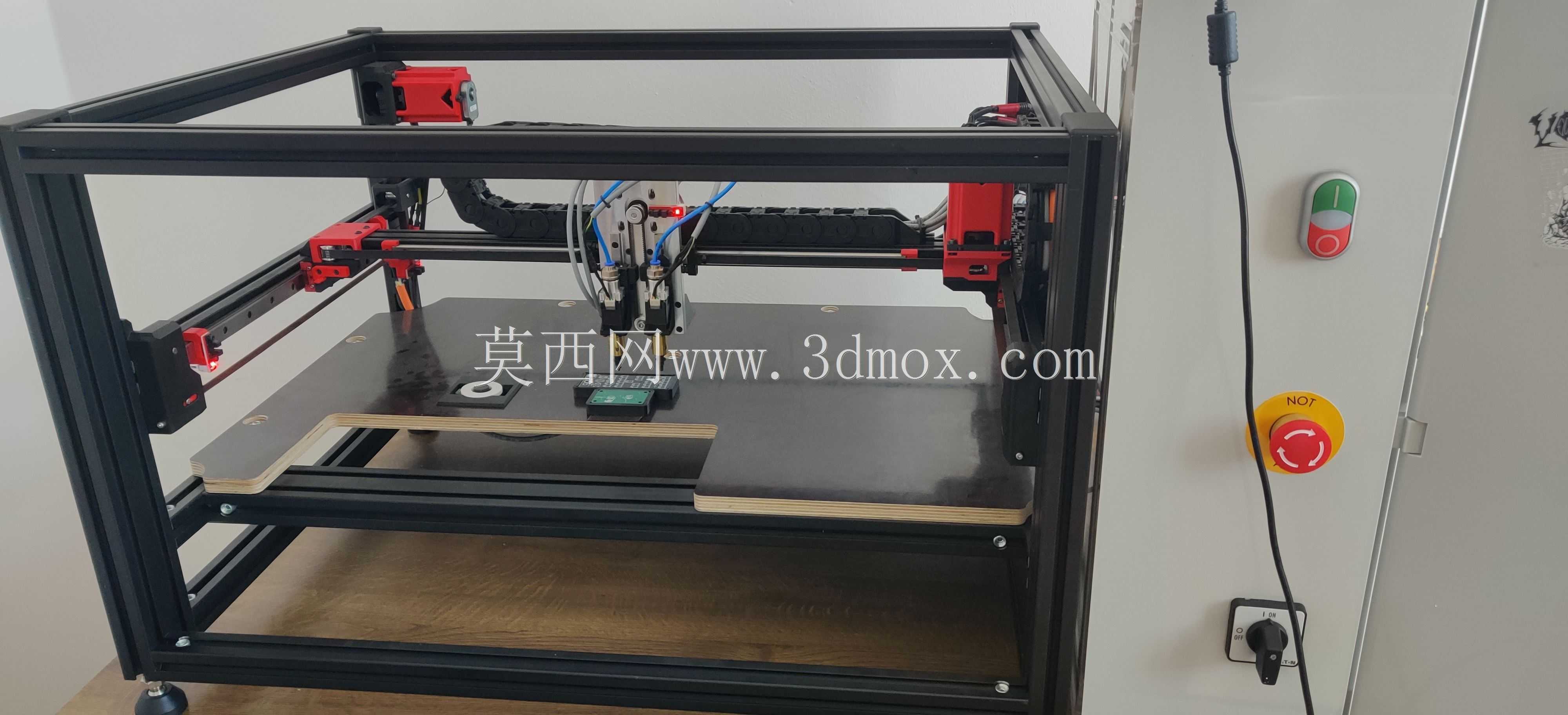

　　可通过顶丝微调导轨平行度，保证运动过程中无卡顿、偏摆，Z轴采用微型直线滑轨搭配步进电机驱动，行程覆盖常规PCB板与料架的高度差，贴装头下行行程设置软限位，避免吸嘴撞击PCB板面造成焊盘损伤。走线部分采用封闭式工程塑料拖链，气管、信号线缆全部收纳于拖链内部，拖链弯曲半径适配线缆最小弯曲半径要求，避免长期往复运动中线缆出现折损、气管弯折导致气路不畅的问题，拖链两端设置固定接头，线缆与接头处做应力释放处理，降低运动过程中的线缆拉扯应力。设备安装边界适配常规桌面作业空间，框架底部预留M6安装孔位，可直接固定在防静电工作台面，也可搭配可调脚杯调整设备水平度，保证运动平面与PCB放置平面的平行度控制在0.05mm以内。

　　设计过程中优先考虑模块化拆装需求，贴装头、驱动电机、拖链组件均采用标准件连接，无需专用工装即可完成部件更换，料架安装位预留通用安装槽，可适配市面上主流的8mm、12mm编带料架，无需额外定制转接件。对位结构预留视觉相机安装位，可后续升级视觉对位功能，进一步提升细间距元器件的贴装精度，气路接口采用标准快插接头，可直接连接车间常规压缩空气气源，也可搭配小型无油真空泵独立使用，适配不同作业场景的气源条件。
