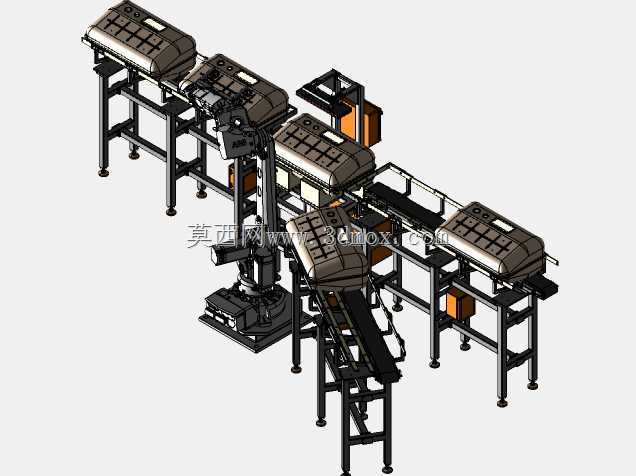

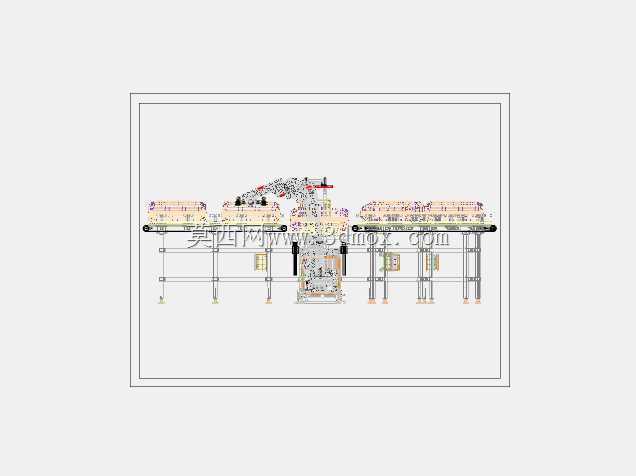

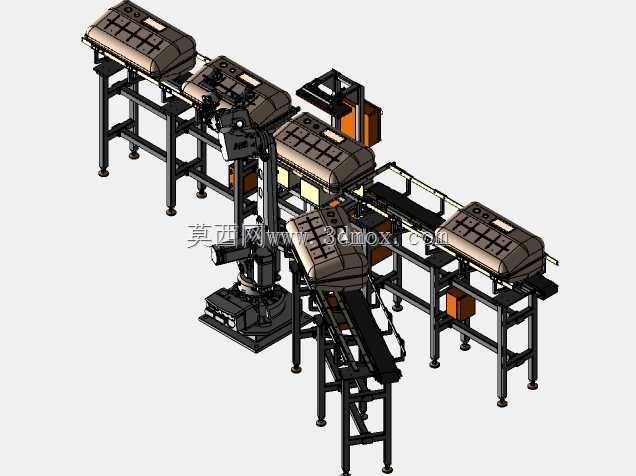

油箱真空密封性检测自动化产线结构

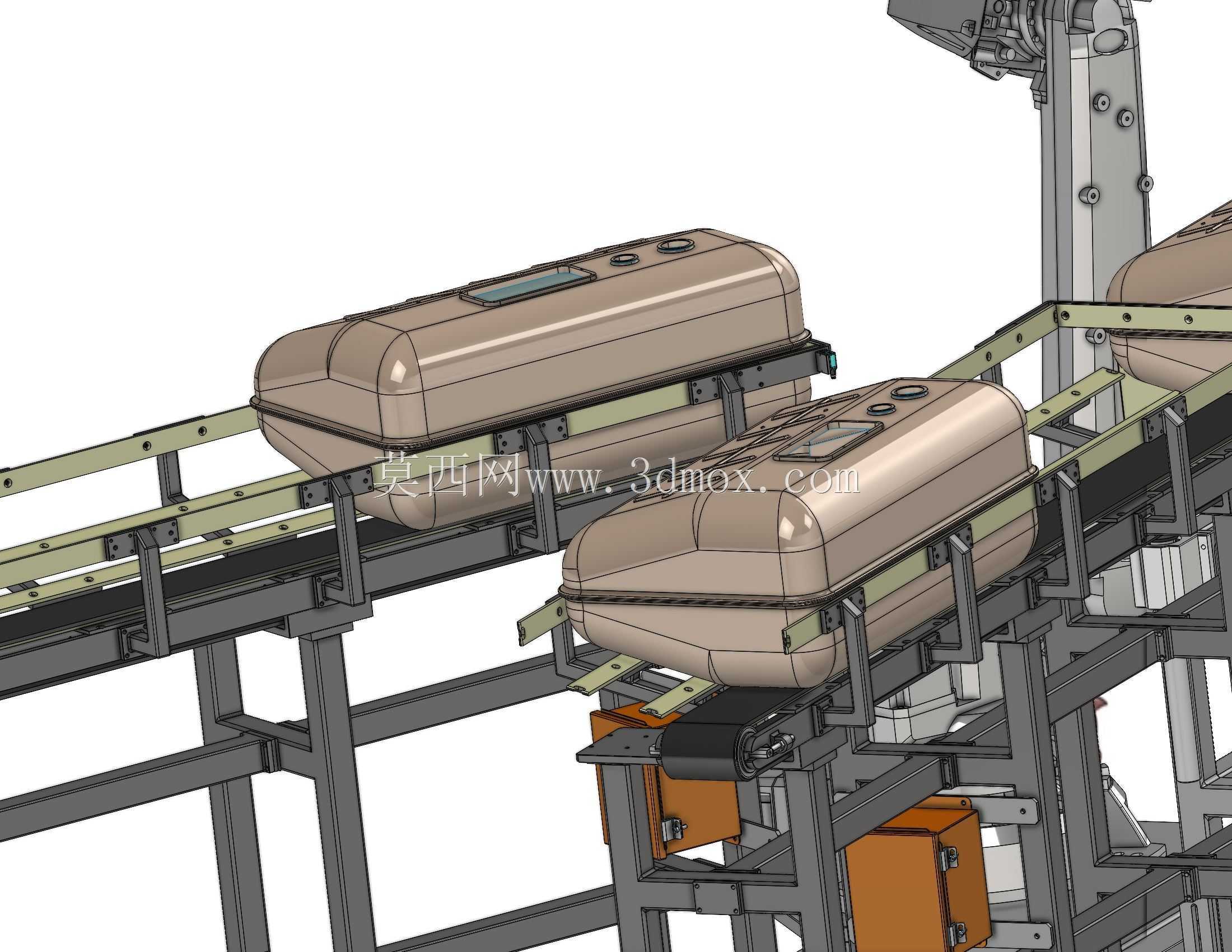

　　这套产线主要面向车用燃油箱、工业储液罐体的出厂密封性检测工序，是量产环节中把控产品泄漏率指标的核心工位设备，目前在汽车零部件、小型工业储罐生产车间的终检段应用十分普遍。整套设备采用模块化框架搭建，主体支撑结构采用工业铝型材搭配碳钢焊接底座拼接，安装时可根据车间现有产线的布局调整输送段的对接长度，单工位主体段的安装边界预留宽度控制在2.2米以内，长度可根据检测节拍需求在3.5米到6米区间灵活扩展，整体高度不超过2.4米，适配多数标准厂房的层高标准，不需要额外做地基改造，直接通过膨胀螺栓固定在硬化车间地面即可完成安装定位。产线的物料流转采用倍速链输送结构，待检测油箱通过上游总装段流入工位后，侧边的定位夹紧机构会自动伸出，

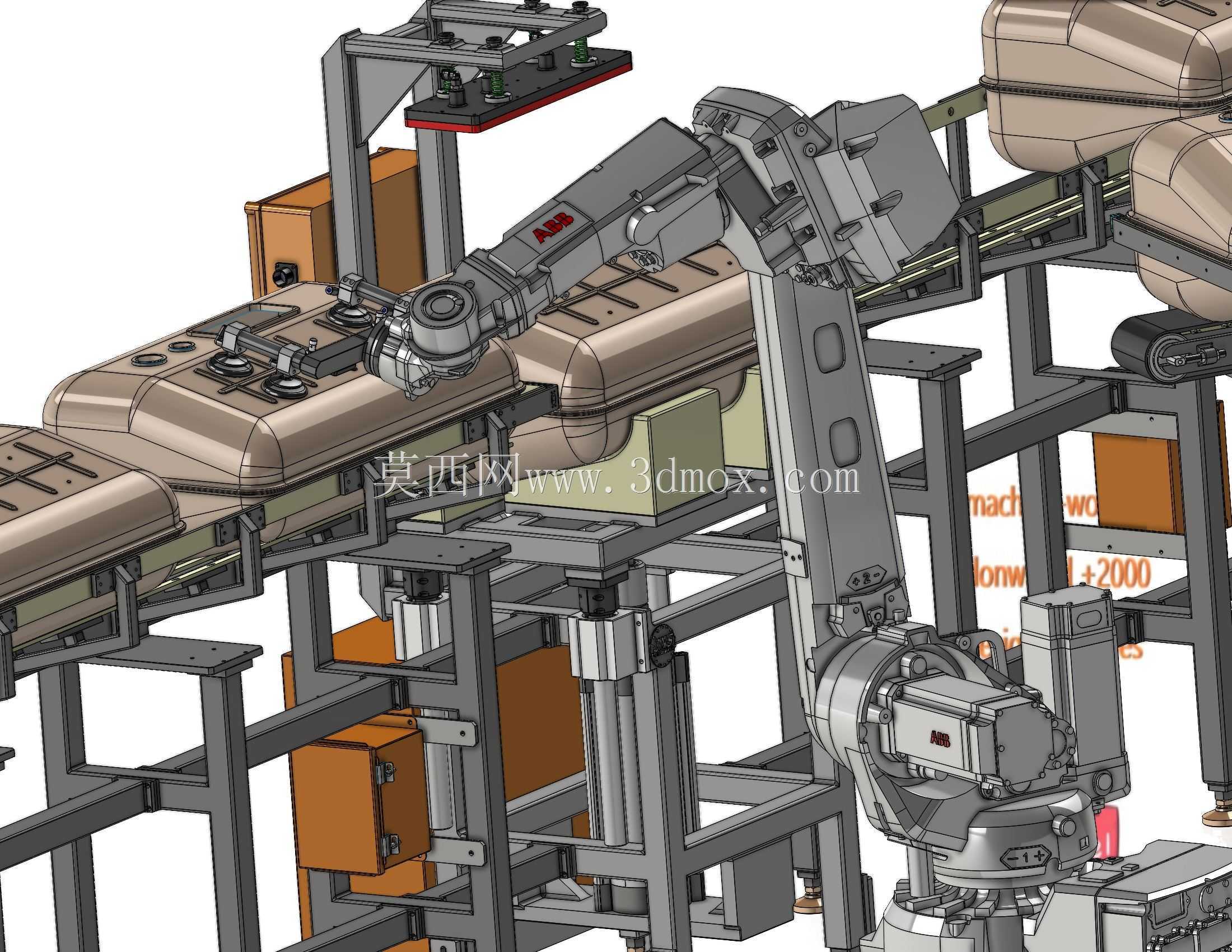

　　对油箱的安装基准位做柔性定位，避免硬接触刮伤工件表面的涂装层。检测环节采用真空衰减法原理，封堵机构会自动对接油箱的所有开口位置，抽真空后保压设定时长，通过压力传感器的数值变化判定工件是否存在微泄漏，整个检测过程不需要人工干预，检测数据可直接对接车间的MES系统做质量追溯。不合格品的分拣环节搭配六轴工业机械手完成，当检测系统判定工件泄漏量超标时，机械手会自动抓取不合格油箱，放置到侧边的不良品暂存台，由后续的补焊工序人员做返工处理，合格品则顺着输送线直接流入下一个包装工位。整套结构的设计充分考虑了多型号产品的兼容需求，定位夹具、封堵头都采用快换结构，更换不同型号产品的适配工装只需要10分钟左右，不需要对主体框架做改动，

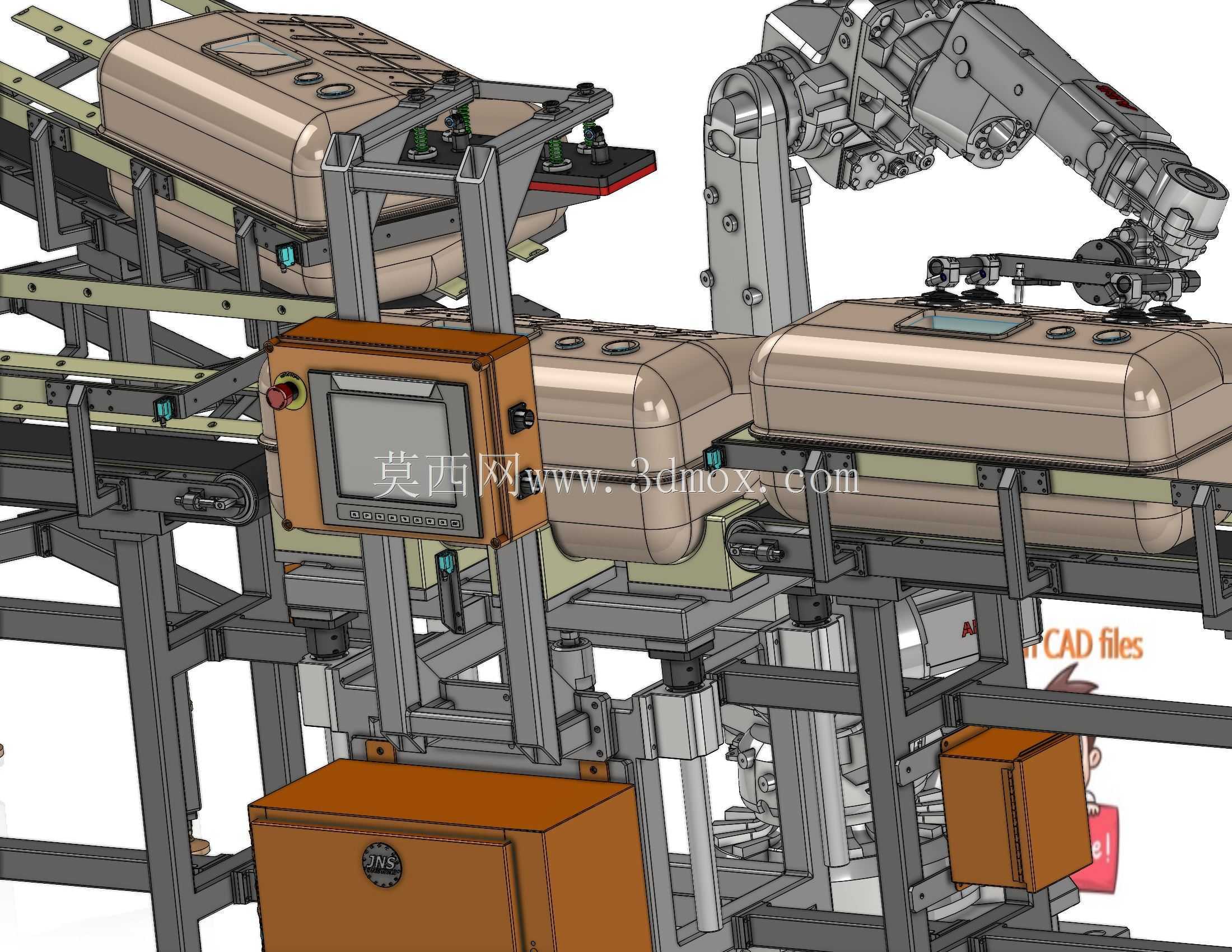

　　可覆盖目前市面上多数常规尺寸的乘用车油箱、小型工业储液罐的检测需求。操作工位设置了嵌入式的人机交互触控屏，防护等级达到IP65，可直接在车间多尘、有少量油污的环境下长期稳定运行，屏幕侧边设置了急停按钮与状态指示灯，方便现场操作人员快速处理异常工况。产线的气动管路、传感线路全部走框架内部的线槽布置，外部没有明线外露，既避免了生产过程中物料剐蹭造成的线路损坏，也让整体外观更加规整，日常维护时只需要打开线槽盖板即可完成线路检修。
