SolidWorks方程式驱动参数化建模教学演示实例

　　在机械结构设计的日常工作中，参数化关联建模是提升改型效率、降低重复劳动强度的核心手段，这套基于SolidWorks方程式搭建的建模演示实例，正是针对机床零部件改型、通用工装快速迭代场景设计的实操参考。很多刚接触三维建模的从业者容易陷入逐特征手动标注尺寸的误区，当产品需要做系列化调整时，往往要逐个修改特征参数，稍不注意就会出现特征报错、装配干涉的问题，而通过方程式建立尺寸间的数学关联，就能实现关键参数驱动整体模型的同步更新，大幅减少重复操作的出错概率。

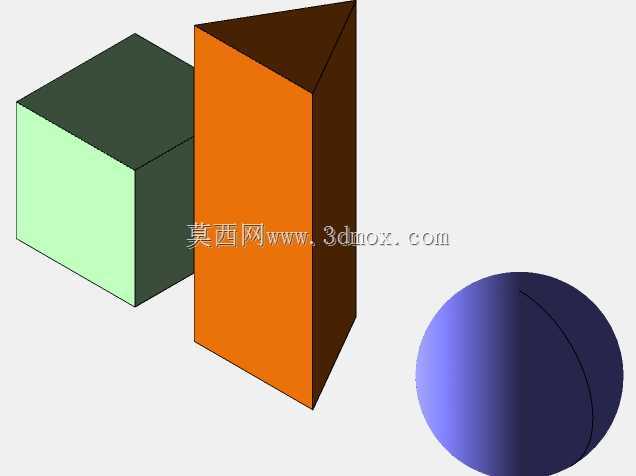

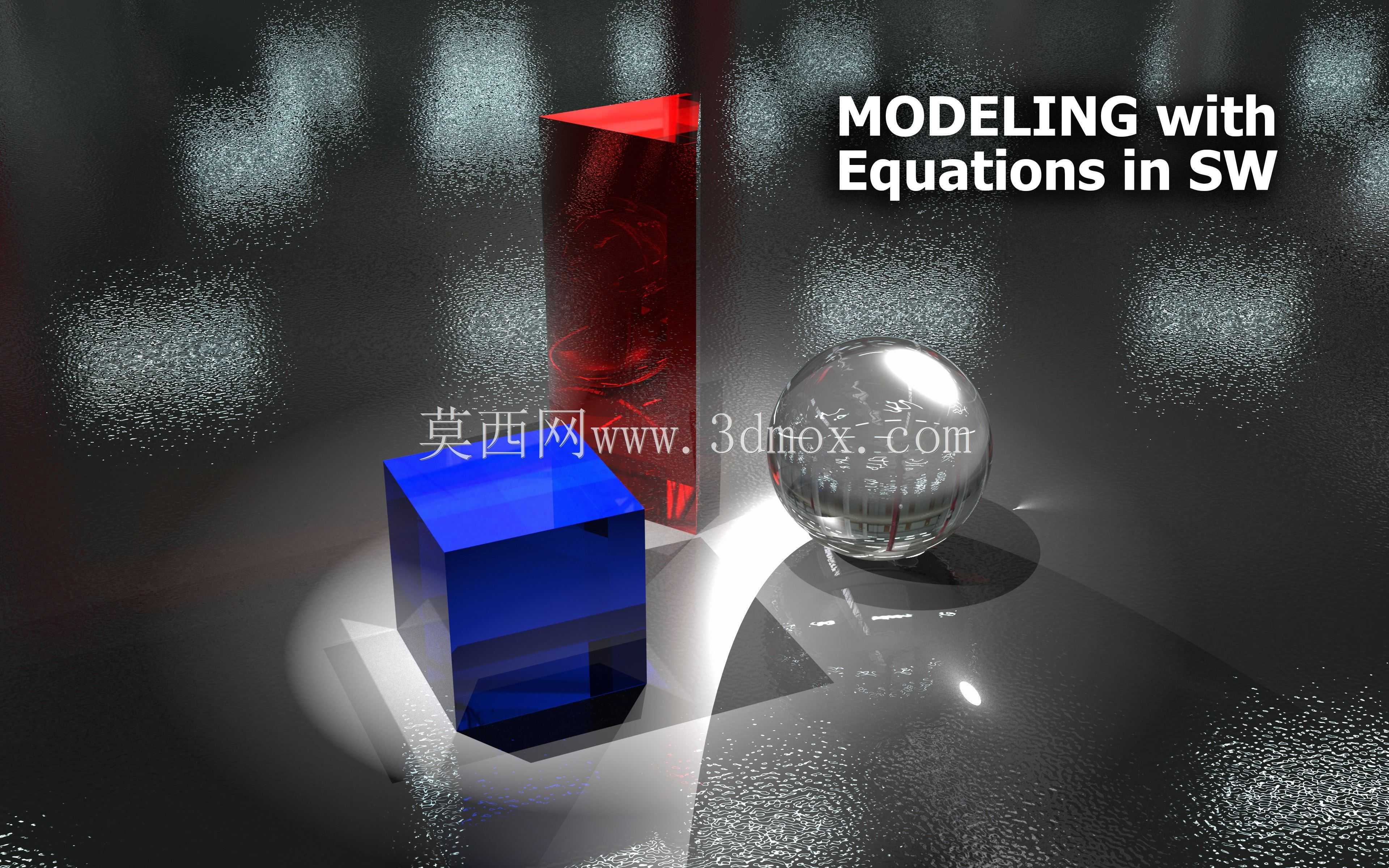

　　这套演示实例选取了基础几何体作为建模载体，分别对应机械设计中常见的棱柱类结构、回转体结构、多面体切削结构，从草图绘制阶段就植入参数关联逻辑：将基准面的定位尺寸、草图轮廓的定形尺寸、特征的拉伸/旋转深度都通过全局变量做绑定，比如设定棱柱的边长为基础变量后，回转体的直径、多面体的切削偏移量都按照预设的比例关系随基础变量同步变化，不需要逐个进入特征编辑界面修改。在实际的机床加工工装设计场景中，这种建模逻辑可以直接复用：比如设计CA6140车床的专用夹具时，只需要修改夹持工件的直径参数，夹具体的开口尺寸、压紧块的行程、定位销的位置都会按照预先设定的装配关系自动调整，不需要重新绘制草图、重新计算配合尺寸。

　　从设计思路上看，这套建模逻辑没有追求复杂的曲面造型，而是把重点放在尺寸链路的搭建上：建模前先梳理清楚各个特征之间的装配约束关系，区分主动参数与从动参数，主动参数对应实际生产中需要调整的核心尺寸，比如工件直径、夹持行程、安装孔距，从动参数则是由结构强度、装配空间决定的衍生尺寸，比如壁厚、倒角大小、筋板宽度，通过方程式把从动参数和主动参数做绑定，就能保证改型时所有尺寸都符合机械设计的规范要求，不会出现参数调整后壁厚不足、干涉碰撞的问题。在安装边界的处理上，演示实例也还原了实际工装设计的逻辑：所有与机床工作台配合的安装面、定位基准都设置了固定的约束参考，参数调整时基准位置不会发生偏移，保证改型后的模型可以直接对接原有安装接口，不需要重新做装配适配。

　　对于从事机床加工、工装设计的从业者来说，掌握这种方程式驱动的建模方法，能把系列化零件的建模周期从数小时压缩到数分钟，尤其是在做同类型不同规格的夹具、辅具设计时，只需要调整几个核心主动参数，就能快速生成符合要求的三维模型，后续导出工程图时，尺寸标注也会随模型同步更新，不会出现图纸与模型尺寸不一致的问题。建模过程中也需要注意参数链路的逻辑闭环，避免出现循环引用的问题，每个方程式的定义都要对应实际的设计逻辑，不能为了关联而随意设置比例关系，要保证参数调整后的模型符合机械加工的工艺要求，比如拉伸深度不能超过刀具的加工行程，孔位间距要符合机床工作台的T型槽分布规律，让参数化模型真正能落地到实际生产中，而不是仅停留在软件演示层面。
