制糖生产车间成套加工设备布局结构

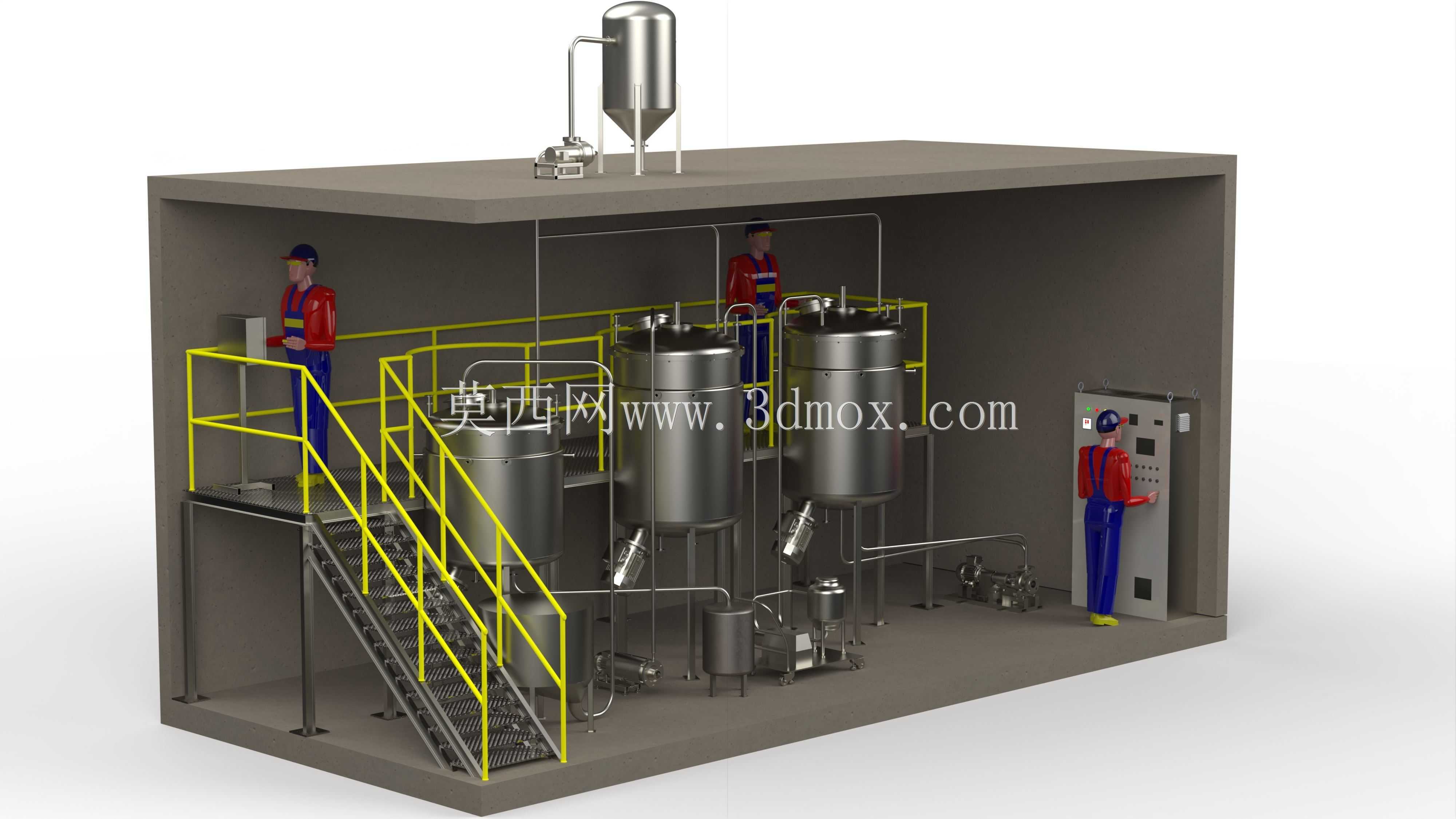

　　这套三维结构还原了中小型制糖生产工段的完整车间布局，覆盖从原料预处理到糖浆暂存的核心工序段，可直接用于食品加工领域制糖产线的方案评审、布局校核与新员工操作培训场景。整套设备采用双层钢平台布局，下层布置物料输送泵、中转储料罐、出料管路组件，上层设置多台核心浸提、反应罐体，配套带安全护栏的斜钢梯连通上下操作层，平台护栏采用黄黑安全配色，符合食品生产车间的安全防护规范。设计阶段优先考虑了操作动线合理性，将电控柜布置在车间入口侧的可视位置，操作人员可在电控柜旁直接观察上层罐体的运行状态，巡检路径覆盖所有罐体阀门、仪表接口，无需额外绕行。顶部设置高位暂存罐，依靠重力实现物料自流输送，减少输送泵的配置数量，降低产线运行能耗与后期维护点位。

　　所有罐体的出料口均配置快装接口，对接卫生级输送管路，管路走向沿平台立柱排布，预留足够的检修操作空间，避免管路交叉干扰阀门操作。车间内部的操作位均预留了人员站立操作空间，上下层平台的净空高度满足操作人员直立行走、操作阀门的需求，斜梯的踏步宽度、倾斜角度符合工业操作平台的安全设计标准，护栏高度、横杆间距满足防护要求。设备安装边界适配常规中小型工业厂房的层高与柱距，无需对厂房结构做额外改造即可进场安装，所有罐体的支脚均设置可调地脚，可适配地面平整度偏差，降低安装调试阶段的找平工作量。罐体之间的管路连接预留了拆装余量，方便后期检修时拆卸更换密封件，高位罐的进料管路配套真空上料组件，可实现密闭式物料输送，减少生产过程中的物料洒落与粉尘外溢，

　　符合食品生产的卫生管控要求。电控柜旁预留了操作站位，柜面布置控制按钮与状态指示灯，操作人员无需登上上层平台即可完成核心设备的启停操作与状态监控，日常巡检时可沿斜梯上行，逐层检查各罐体的液位、温度参数，操作路径无遮挡、无磕碰风险。整套布局兼顾了生产效率、操作安全与后期维护需求，所有设备的排布避免了物料输送的反向折返，缩短管路长度的同时减少物料残留，适配日处理量数十吨规模的制糖生产工段使用。
