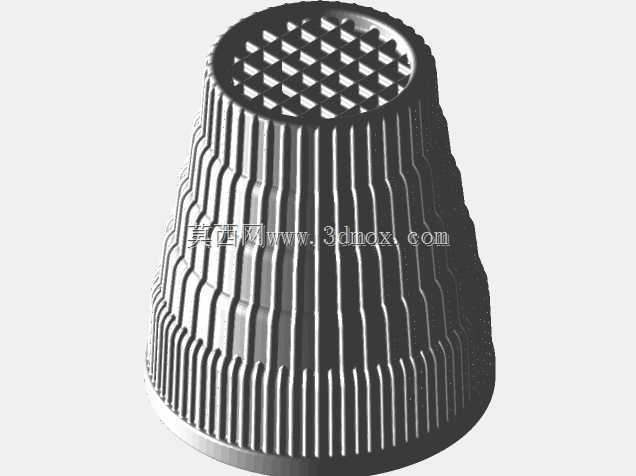

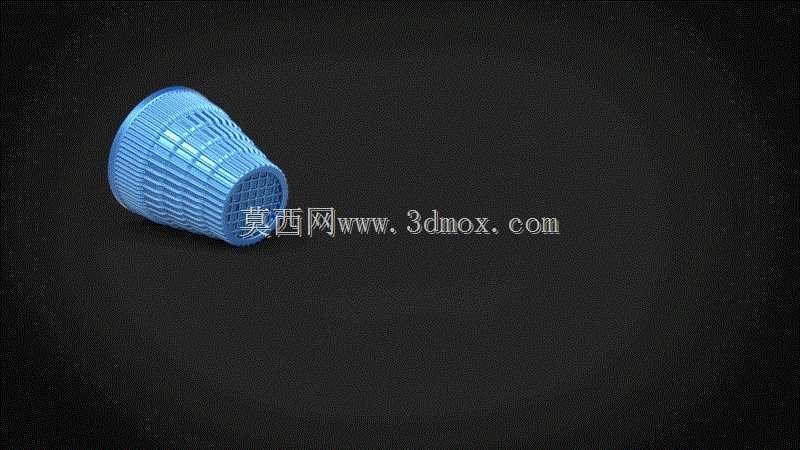

机床用锥型带肋金属过滤套管结构

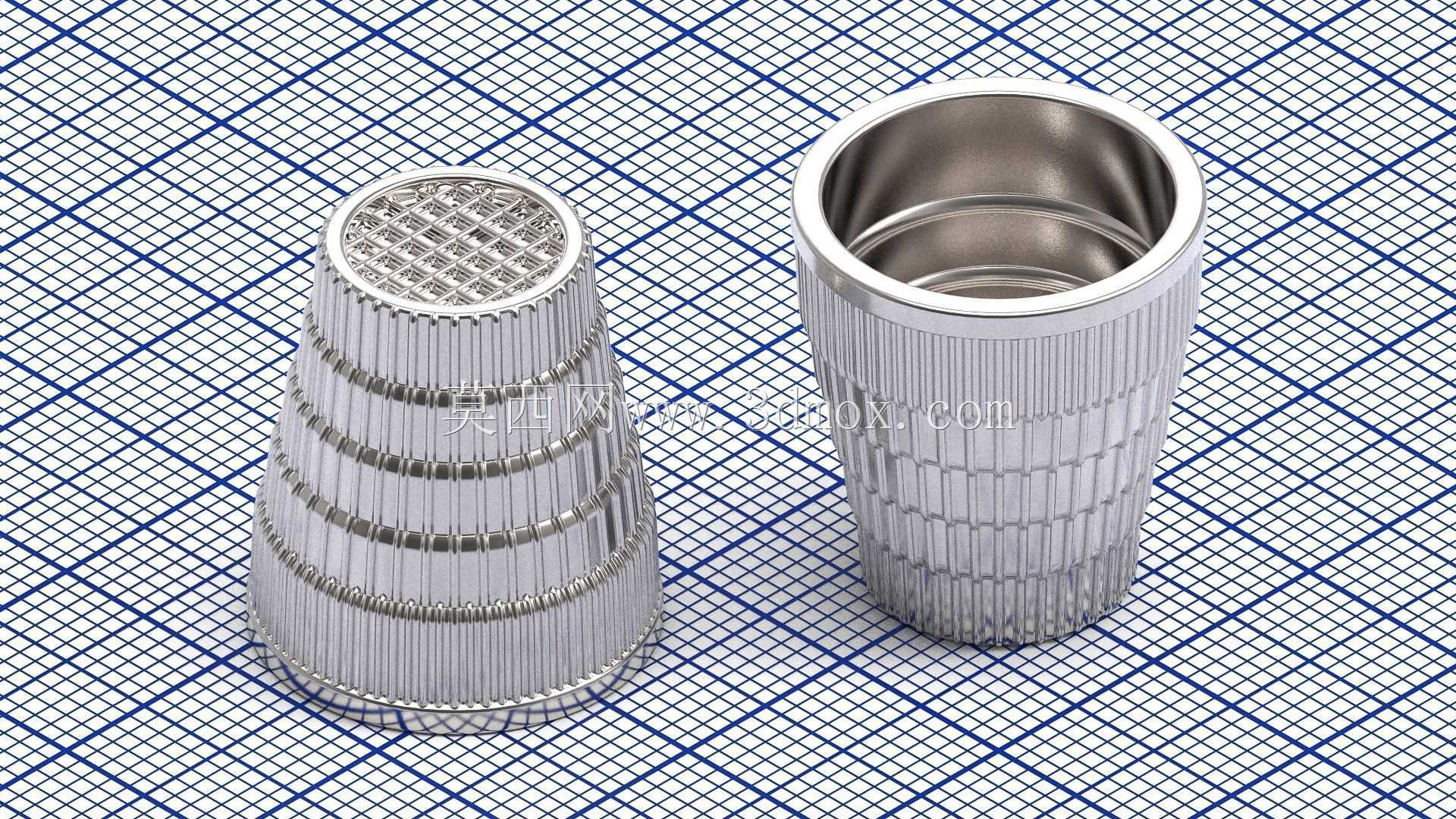

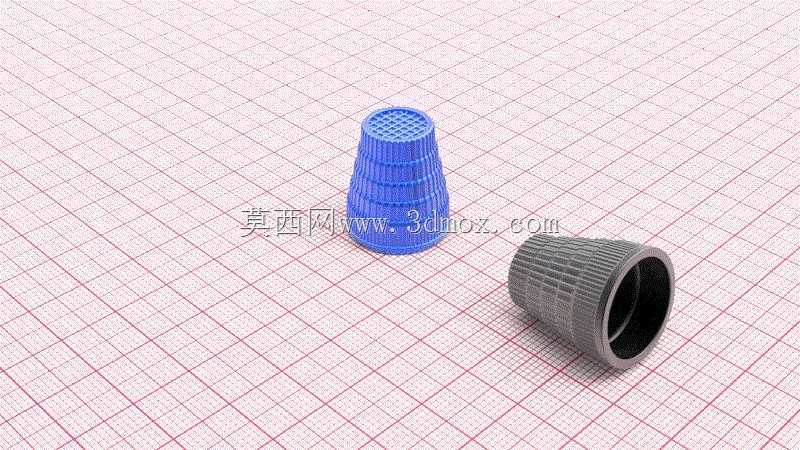

　　这类锥型带肋金属套管主要适配CA6140系列普通车床的润滑系统过滤回路，也可迁移用在同规格卧式机床的切削液过滤支路、小型液压站的回油端初滤环节，实际生产中主要承担流体介质内金属碎屑、杂质颗粒的拦截功能，避免硬质颗粒进入导轨面、主轴轴承副或者液压阀组，造成配合面拉伤、阀件卡滞这类常见的设备故障。从结构设计逻辑来看，整体采用上宽下窄的锥度构型，首先是为了适配车床原有安装位的锥面配合公差，安装时可以依靠锥面实现自定心，不需要额外设计复杂的定位结构，同时锥面结构能让拦截下来的杂质顺着倾斜内壁自然沉降到下端的集污区域，不会大面积附着在过滤通路上造成通流面积快速衰减，日常维护时只需要从安装位拔出即可清理积存杂质，不需要拆解周边管路。

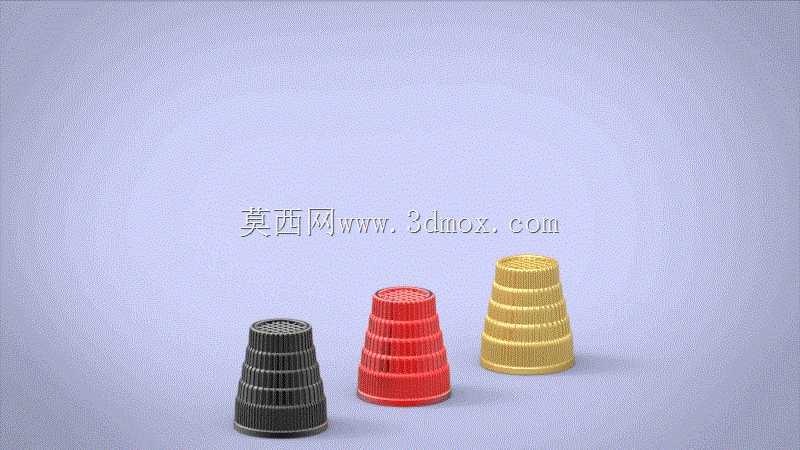

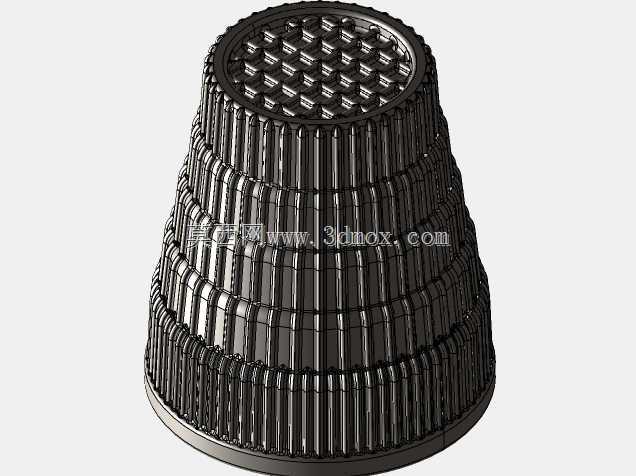

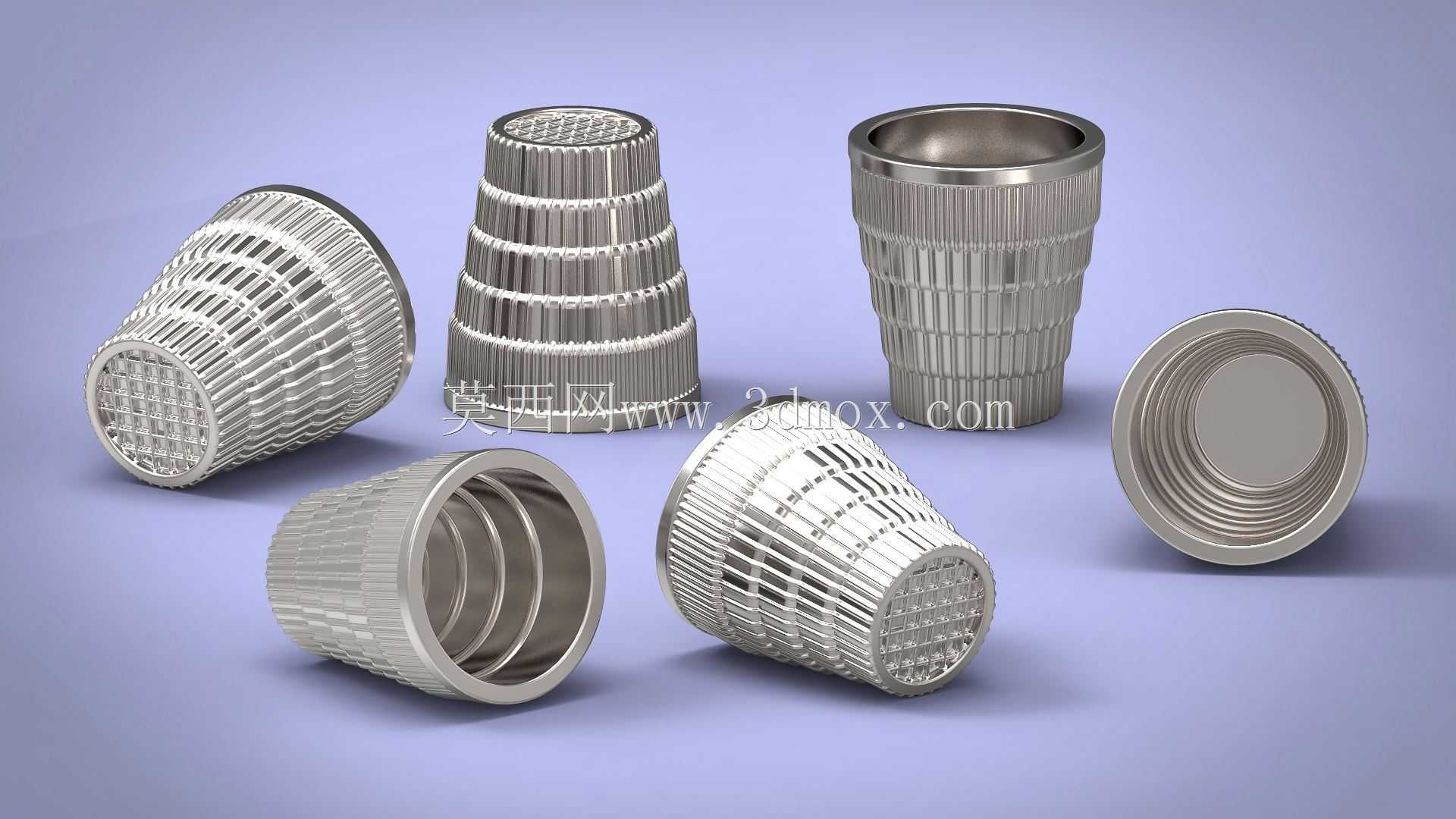

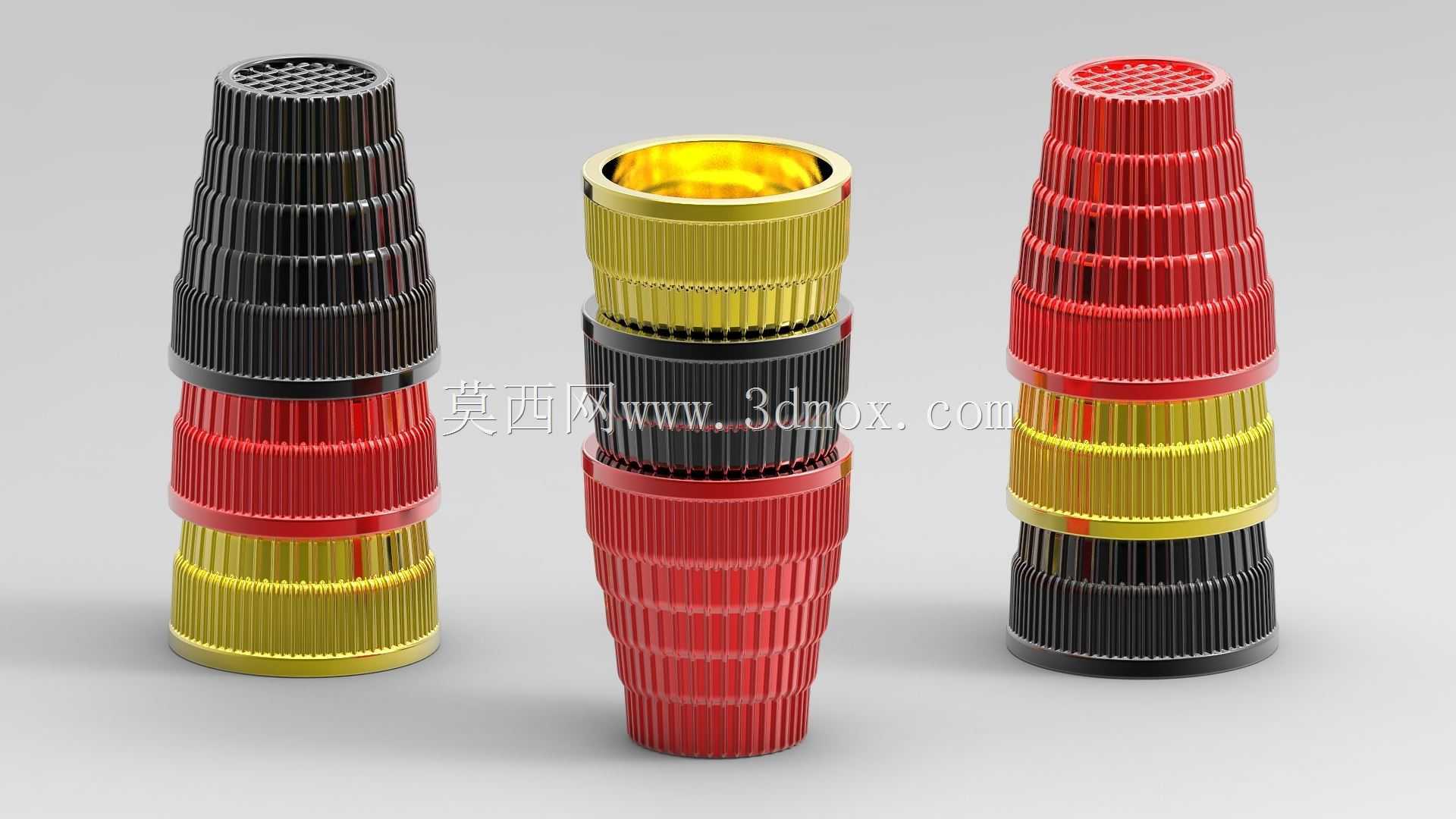

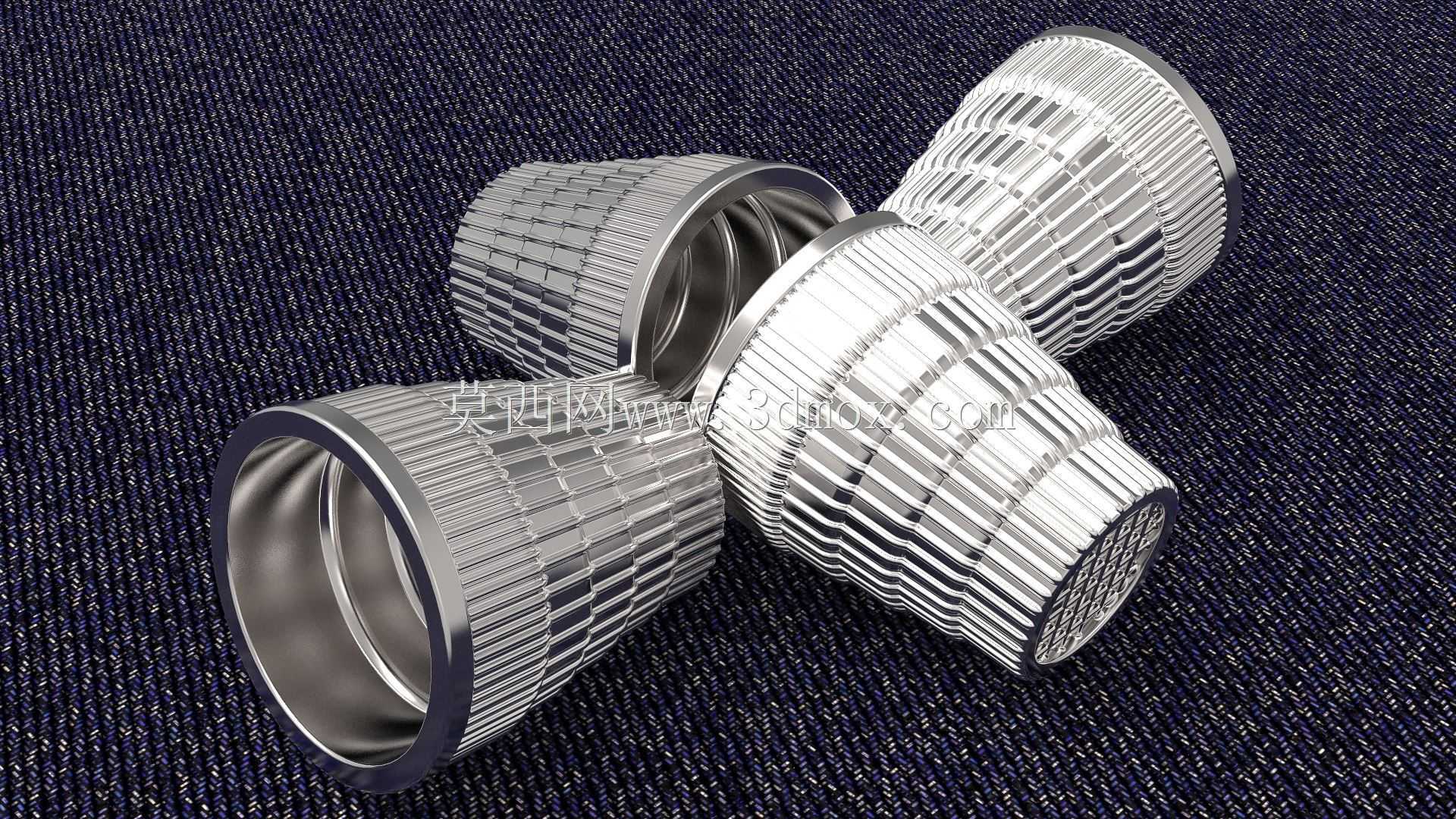

　　外壁的轴向肋条结构并非装饰设计，一方面是作为加强筋提升薄壁套管的径向抗形变能力，车床工作时周边存在持续的切削振动，还有流体压力的周期性波动，肋条可以让壁厚仅1.2mm的套管承受0.3MPa以内的流体压力不出现瘪陷变形；另一方面肋条和安装座内壁形成均匀的间隙，避免套管外壁和安装座完全贴死，保证整个圆周面的过滤孔都能参与通流，不会出现局部过滤失效的问题。下端面的网格状通流孔采用等间距阵列排布，单孔直径控制在0.8mm，刚好可以拦截车床润滑系统内常见的1mm以上的磨屑、密封残渣，同时不会因为孔过小造成通流阻力过大，影响润滑油的正常循环供给。不同的肋条排布方案对应不同的通流能力需求，密肋款适合润滑系统这种对结构强度要求更高、流量偏小的回路，

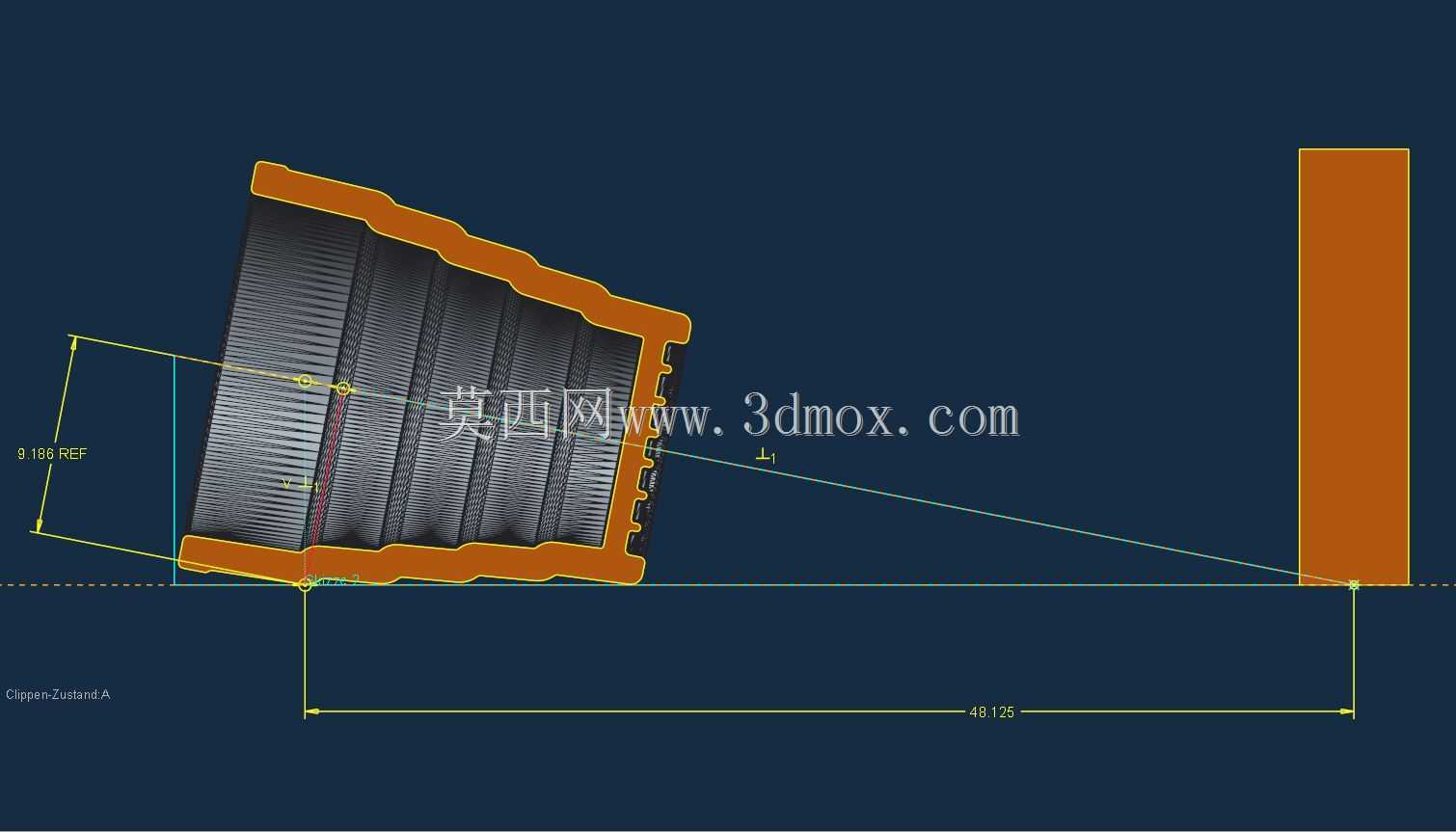

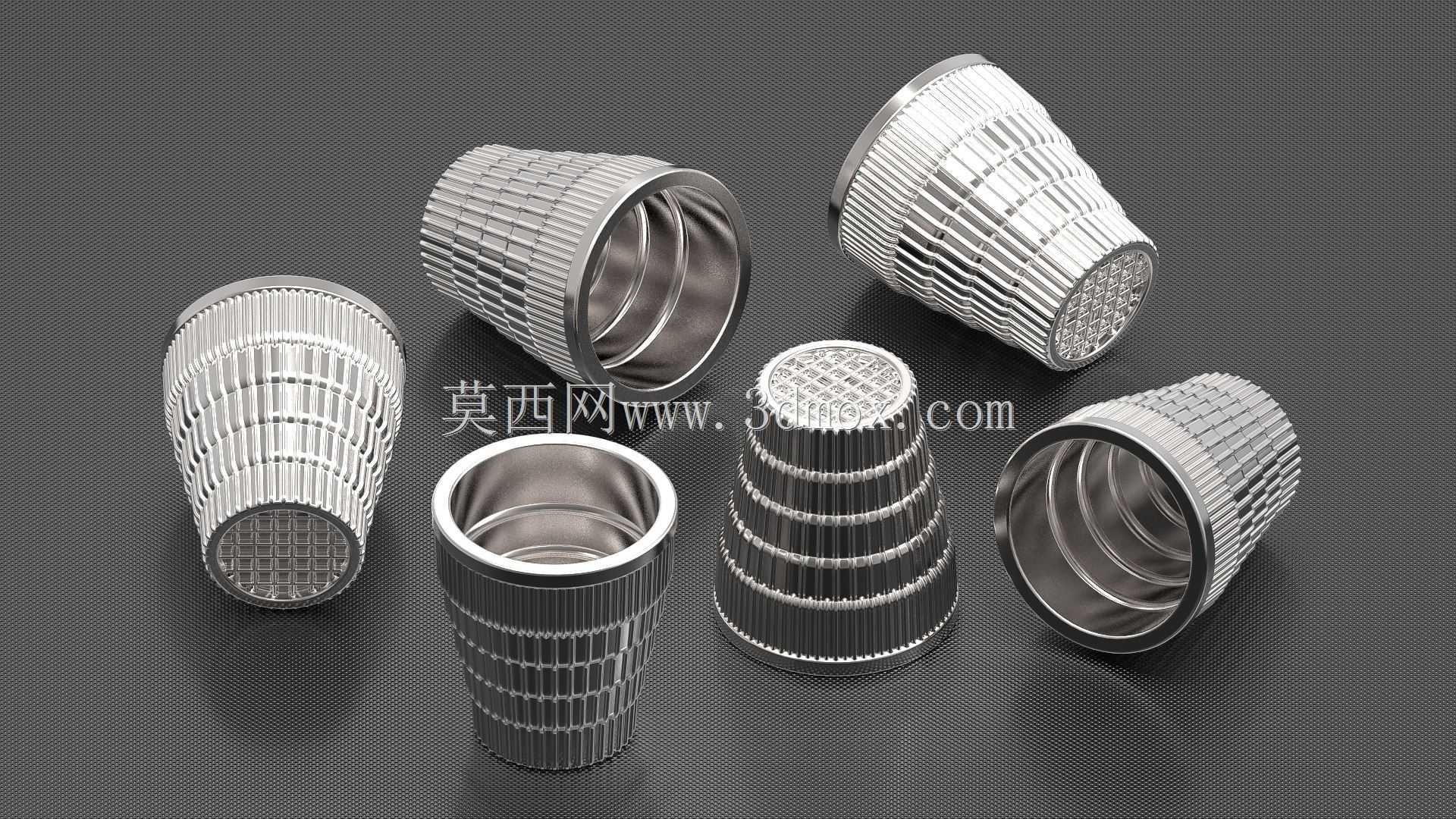

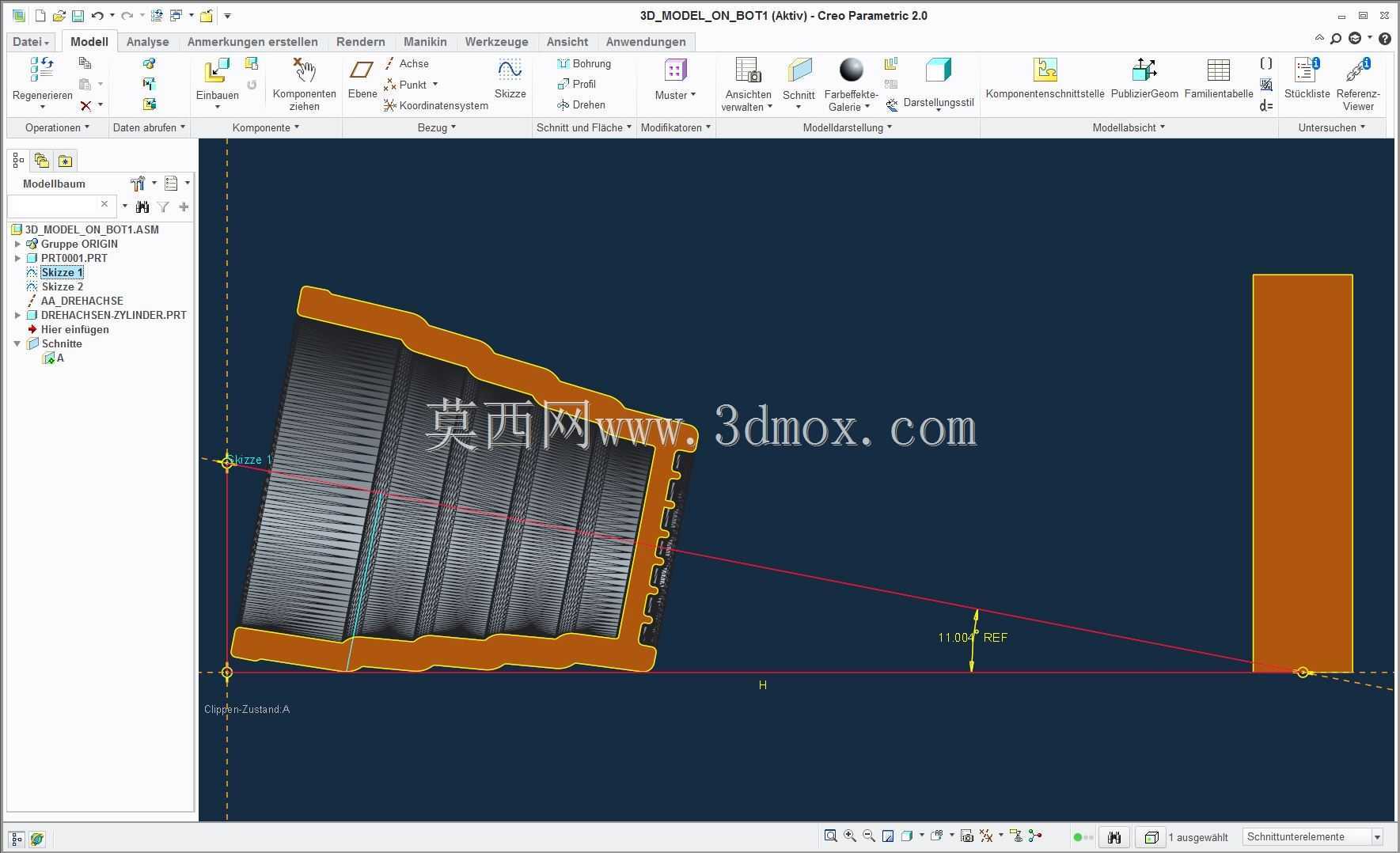

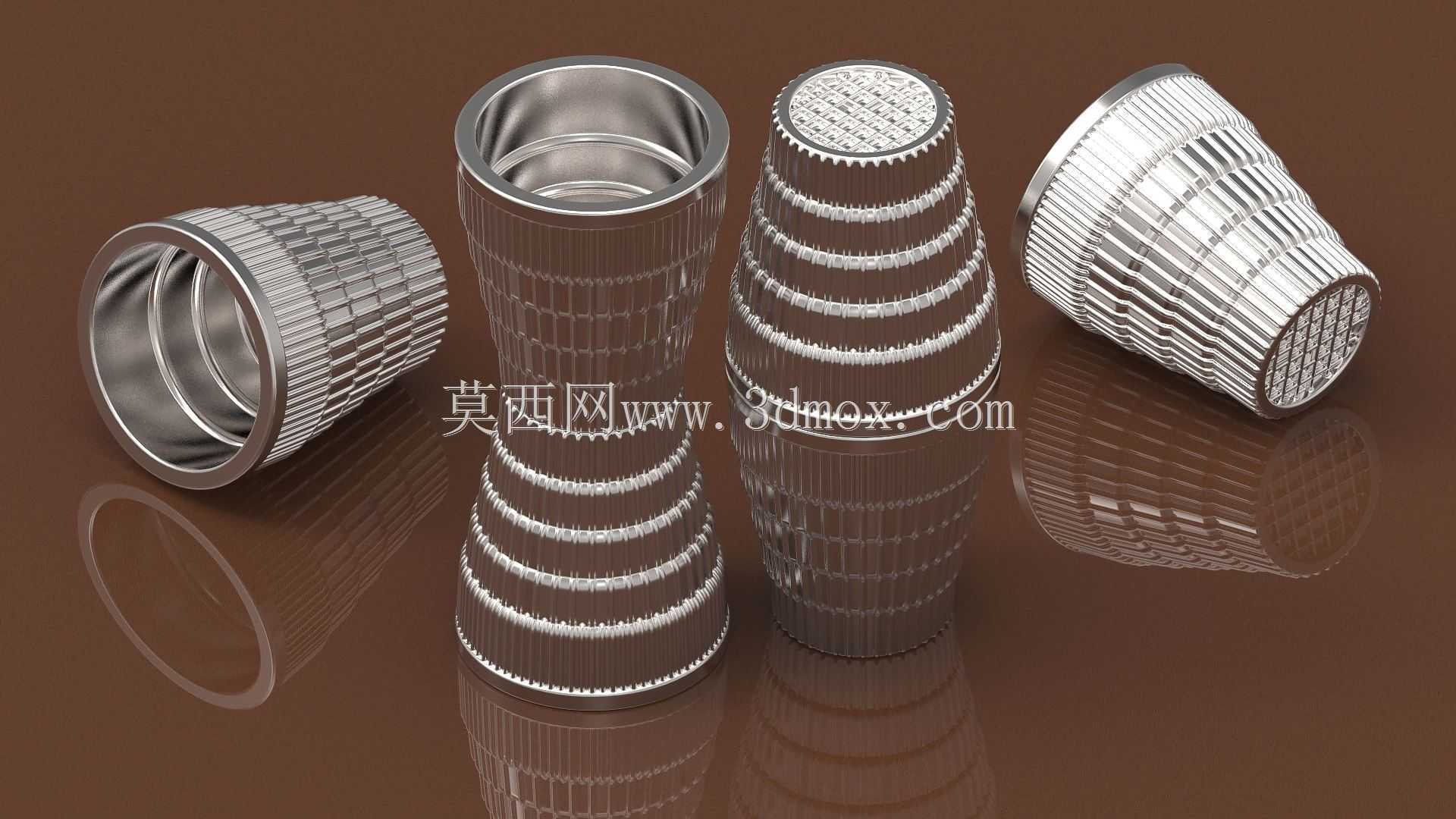

　　宽肋带环向加强筋的款式可以用在切削液过滤这种流量更大、杂质含量更高的支路，环向筋可以进一步提升抗冲击能力，应对大流量切削液启停时的水锤冲击。安装边界上，套管上端外径和安装座内孔采用H7/h6的间隙配合，插入深度控制在45mm，安装到位后上端面和安装座端面齐平，不需要额外的紧固件固定，依靠配合面的摩擦力和流体压力即可实现密封固定，更换时只需要用尖嘴钳夹住上端边缘即可拔出，不需要专用工具，适配车间日常快速维护的需求。建模过程中这类结构很适合作为轴向阵列、锥面特征建模的练习案例，肋条的弧度、网格孔的阵列都需要严格匹配锥面的曲率变化，避免出现特征错位、壁厚不均的问题，实际生产中这类零件一般采用不锈钢冲压或者车削加工成型，建模时预留0.1mm的成型脱模斜度，就能直接对接加工工艺需求。
