多自由度可调式机械臂钻机结构设计

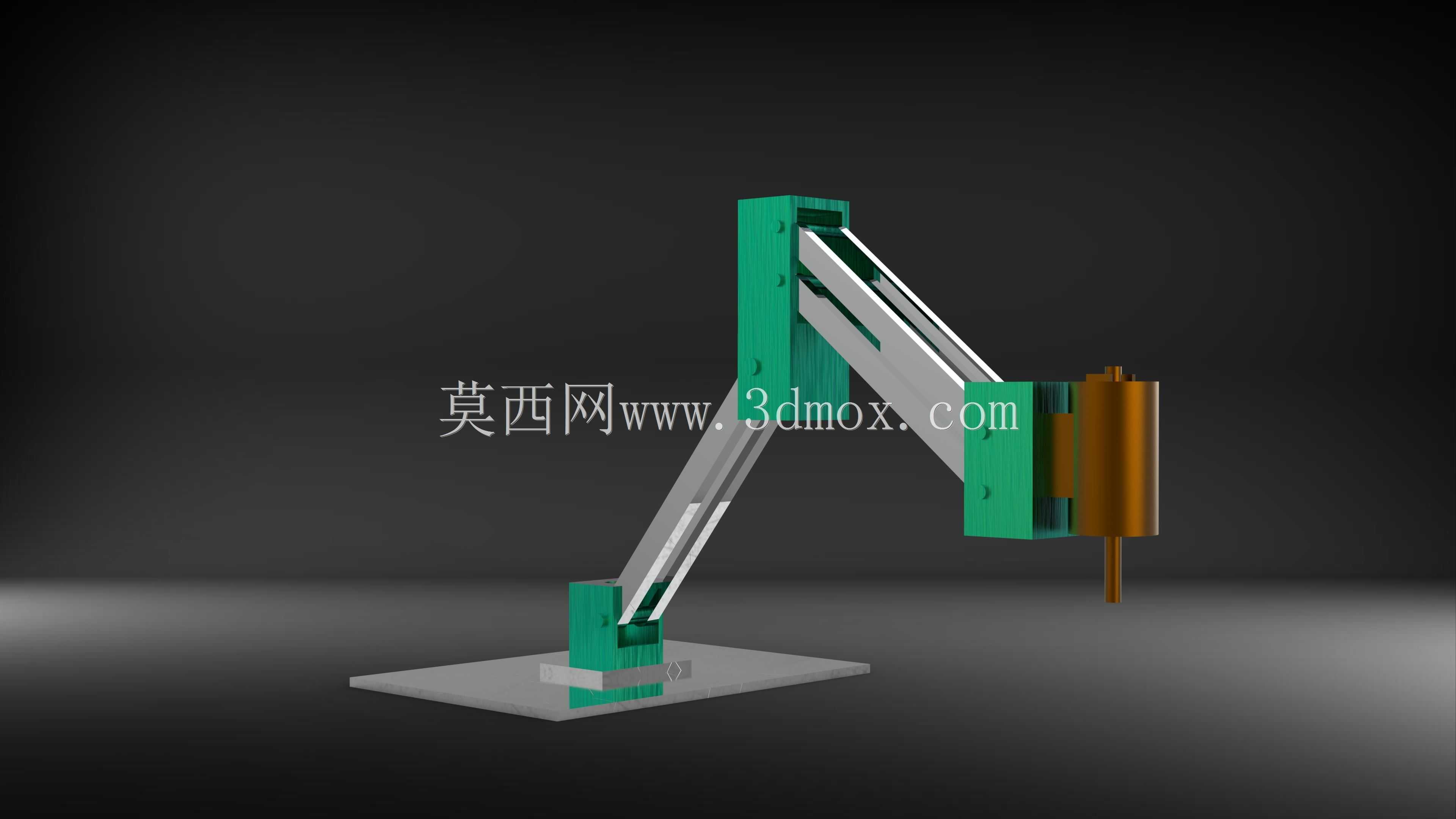

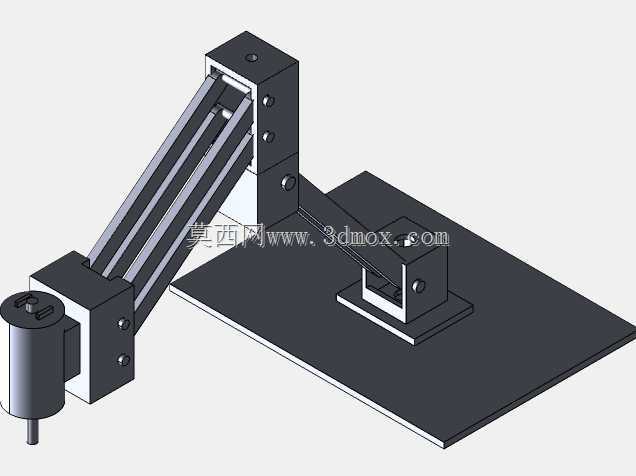

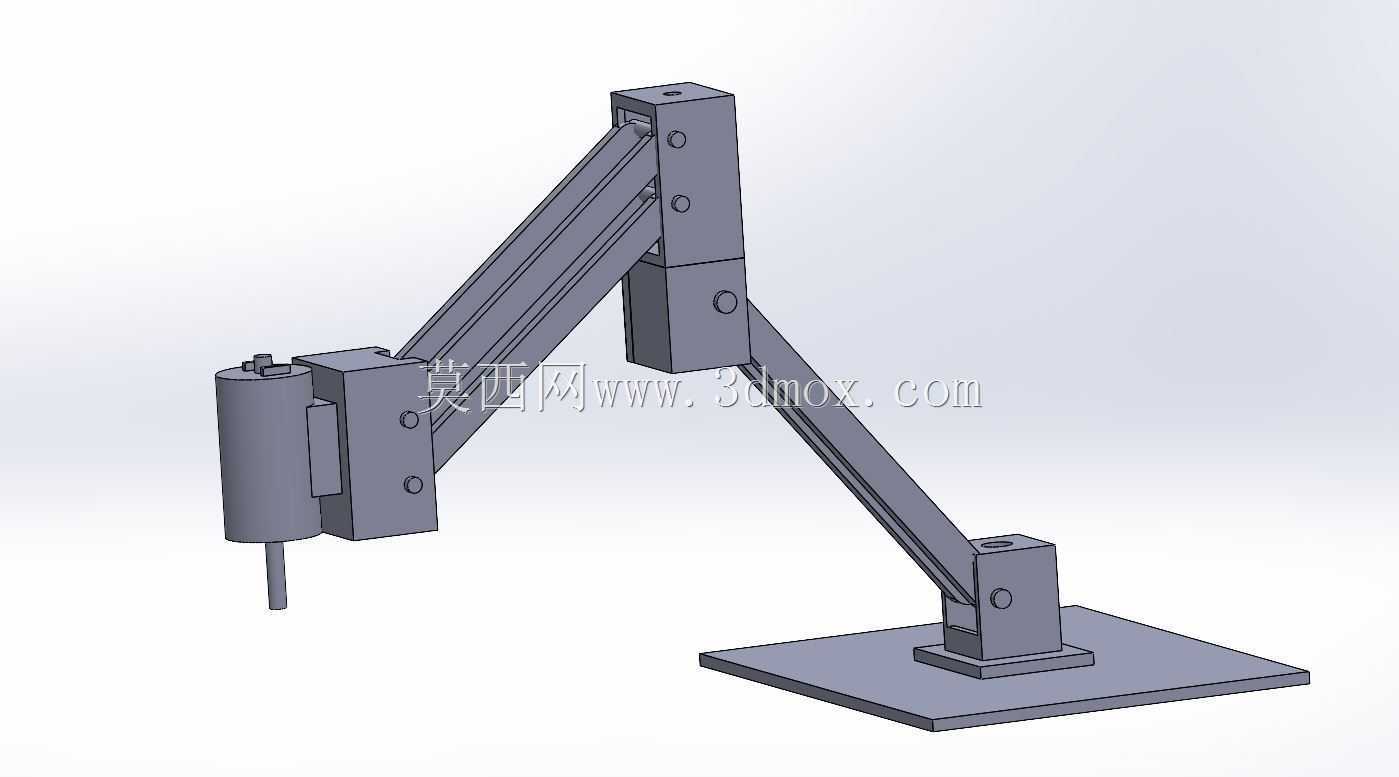

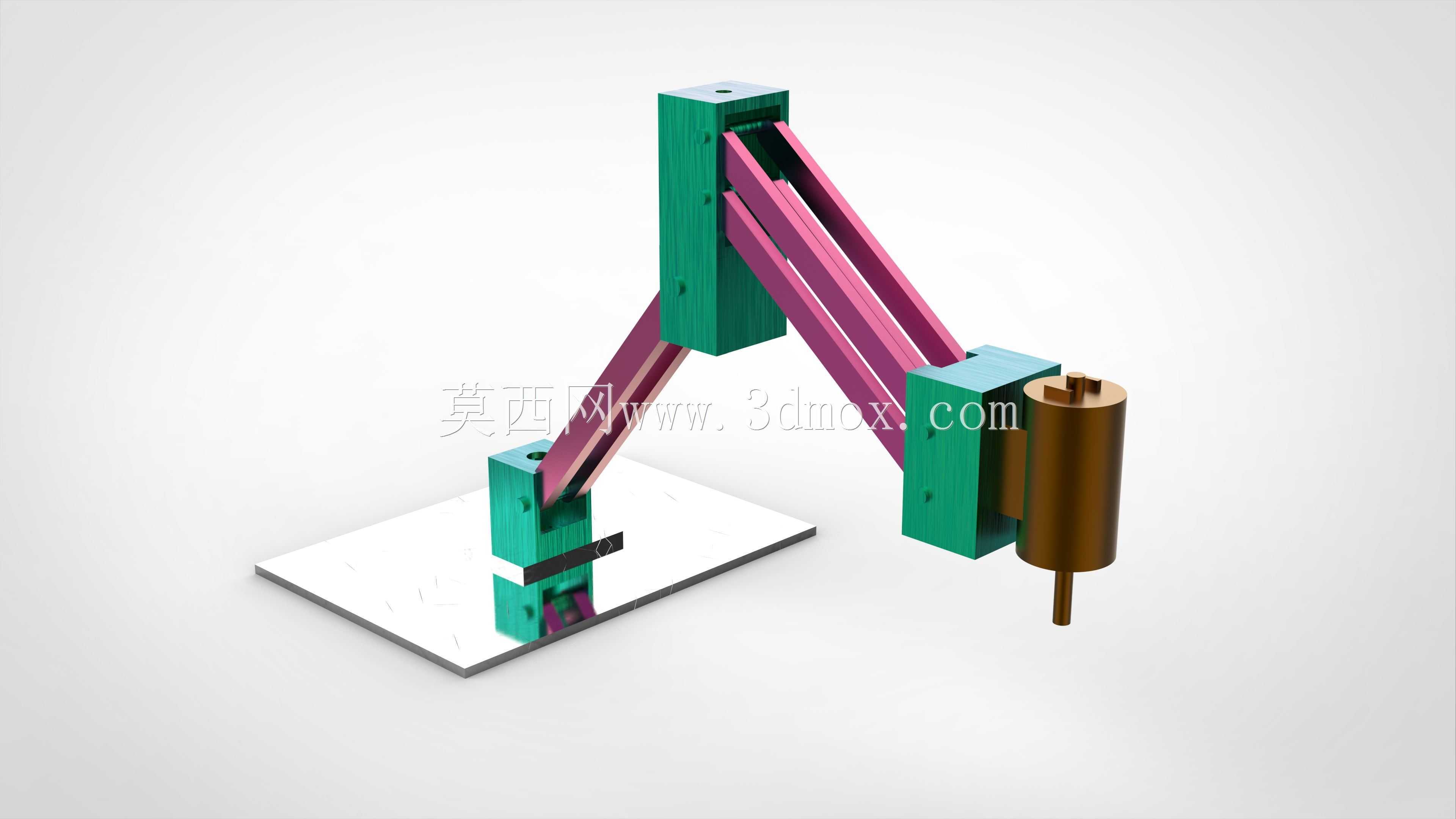

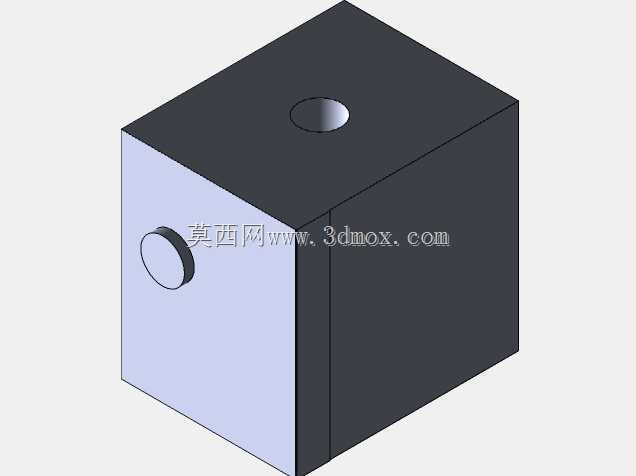

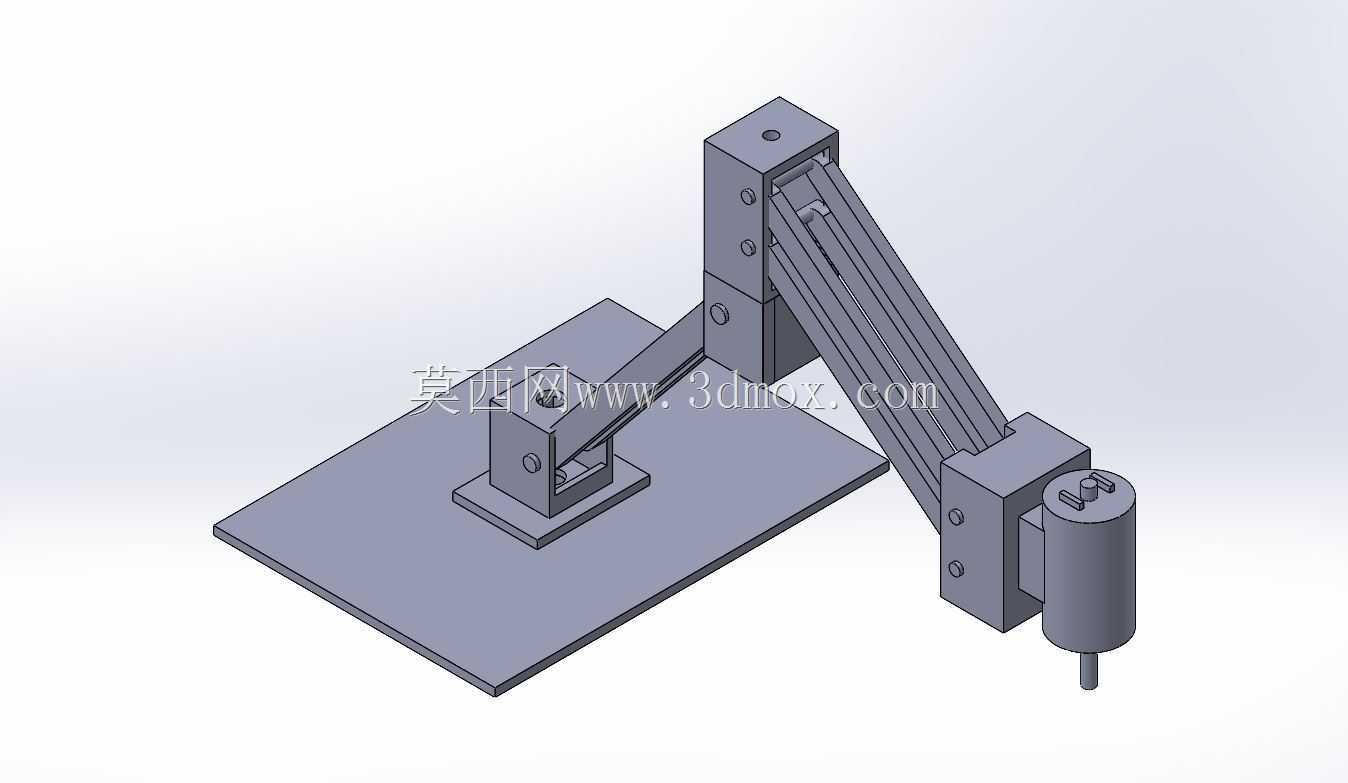

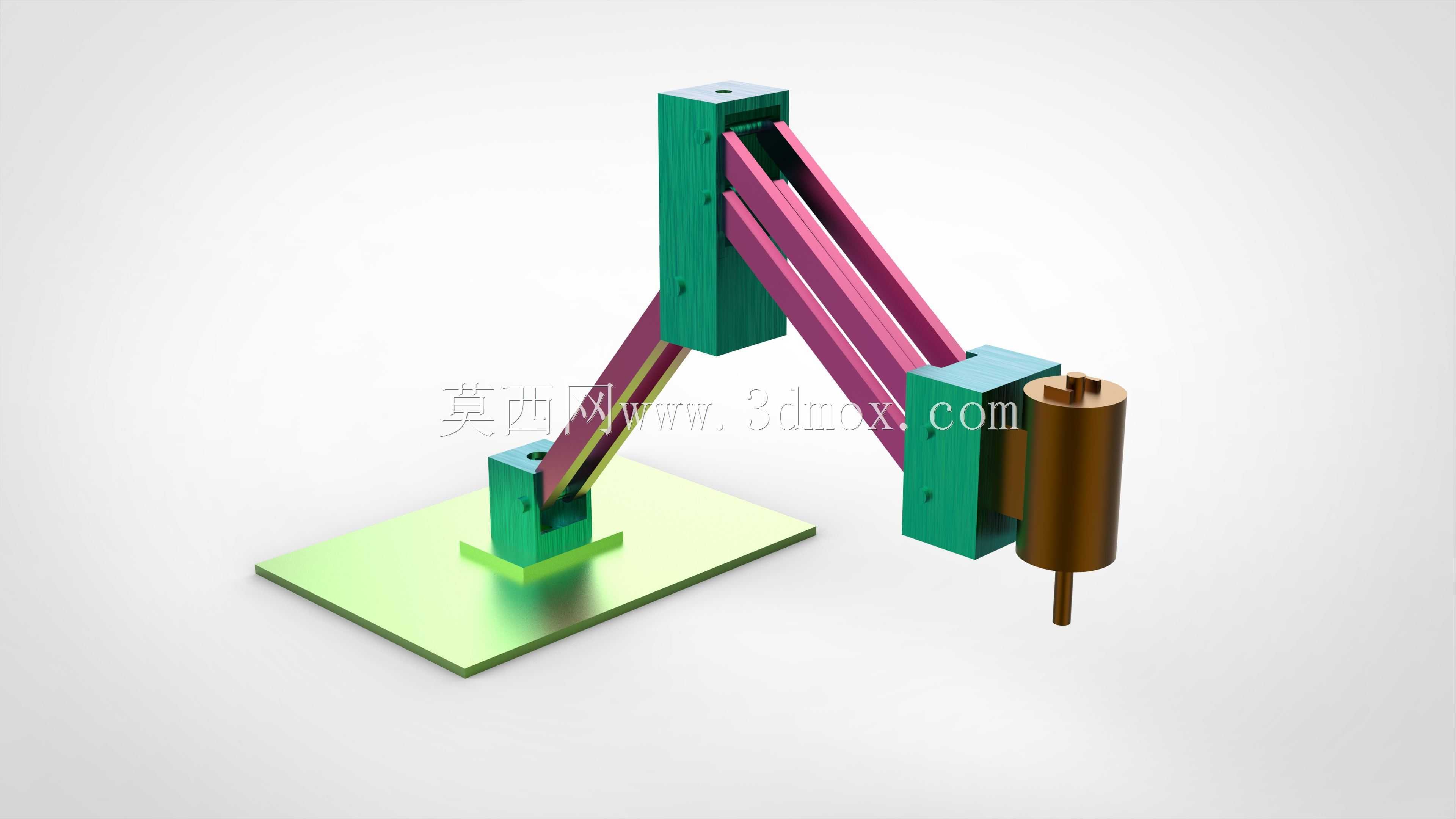

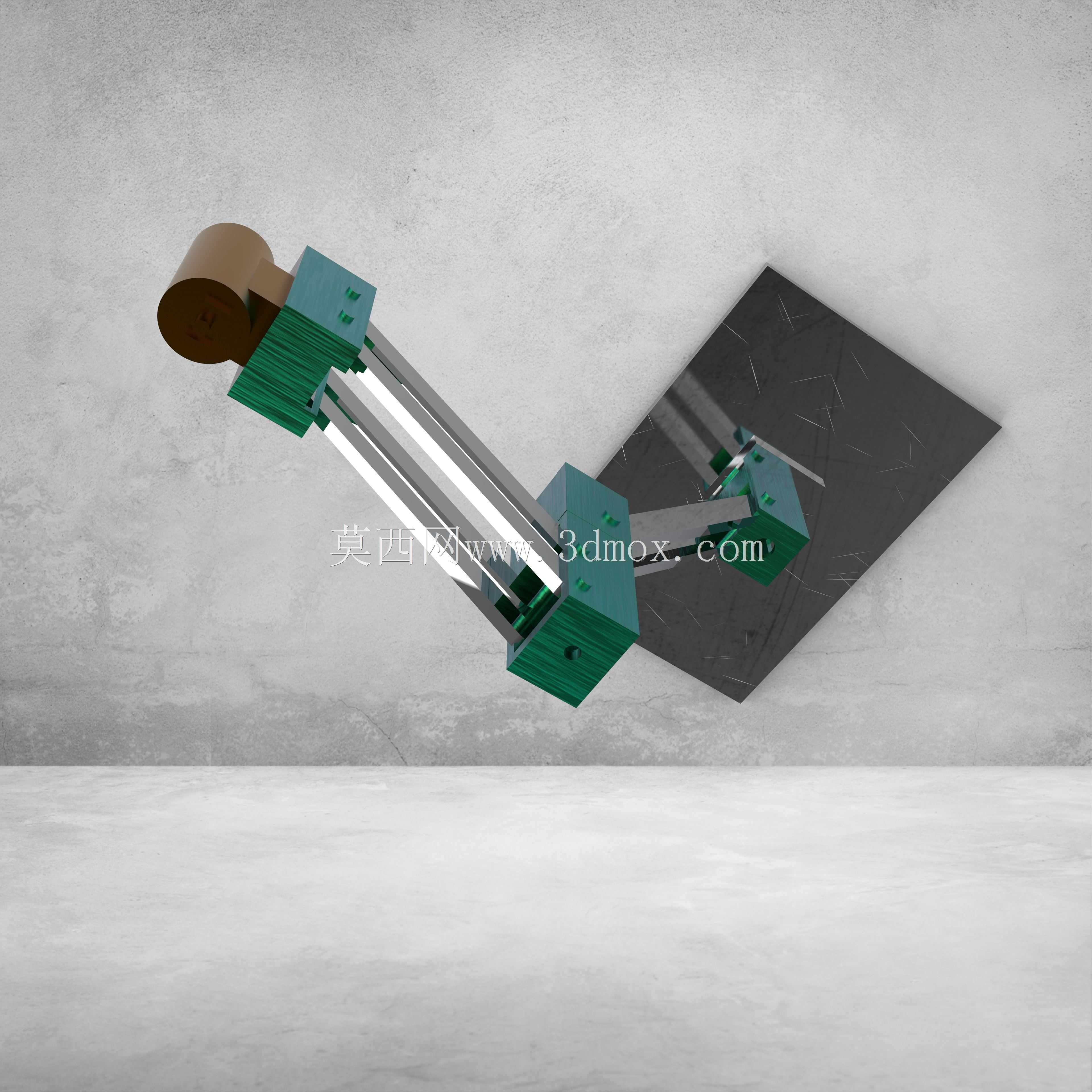

　　这款多自由度臂式钻削设备，主要面向小批量多工位的机加工场景，可适配小型五金件、塑料件、薄壁铝件的钻孔、倒角、轻量锪孔作业，相比固定式台钻，它的臂架结构能覆盖更大的作业范围，不用反复挪动待加工工件，在工装夹具适配性上更灵活，适合小型加工车间、维修工位、教学实训场景使用。从结构设计来看，设备采用平行四边形连杆臂作为核心承载结构，臂身的多段滑槽设计可以实现臂长的无级调节，配合底座的回转支撑，末端的钻削动力头可以覆盖底座平面上方扇形区域的任意点位，调节时只需松开臂架上的锁紧块，滑动调整臂段的伸出长度，再锁紧即可固定作业位置，操作门槛低，不需要复杂的参数调试。底座采用平板式安装结构，可通过螺栓直接固定在工作台或者专用机架上，

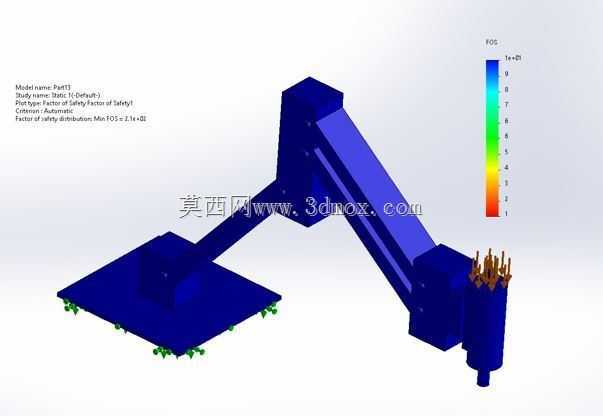

　　安装时需要保证底座平面的水平度误差控制在0.1mm/m以内，避免臂架伸展后出现下垂偏移，影响钻孔的位置精度。末端的钻削动力头采用快换式夹头结构，可以适配不同直径的直柄钻头，夹头的同轴度公差控制在0.02mm以内，能满足常规精度要求的钻削作业。臂架的铰接部位都加装了耐磨衬套，长期往复调节也不会出现过大的配合间隙，能保证设备的长期使用精度。设计时特意将臂架的重心向底座侧偏移，即使臂架完全伸展，设备整体的抗倾覆系数也能达到1.8以上，不需要额外加装配重块，减少了整体的结构重量。设备的整体安装边界控制在底座边长400mm的正方形范围内，臂架完全收拢时整体高度不超过350mm，完全伸展时最大作业半径可达600mm，

　　垂直方向的作业行程可以通过臂架的俯仰调节覆盖150mm的高度差，能适配不同高度的工装夹具。在实际使用中，这款设备可以搭配专用的定位夹具，完成小型零件的批量钻孔作业，也可以作为辅助设备，在大型工件的局部补钻作业中使用，相比大型钻床，它的占用空间更小，移动调整更方便，对于加工点位分散、工件尺寸不统一的作业场景，适配性远高于固定式钻削设备。结构上没有采用复杂的电控驱动部件，纯机械调节的结构故障率更低，维护时只需要定期给铰接部位加注润滑脂，检查锁紧块的压紧力即可，日常维护成本极低，适合没有专业设备维护人员的小型加工场所使用。
