台式龙门结构等离子数控切割设备

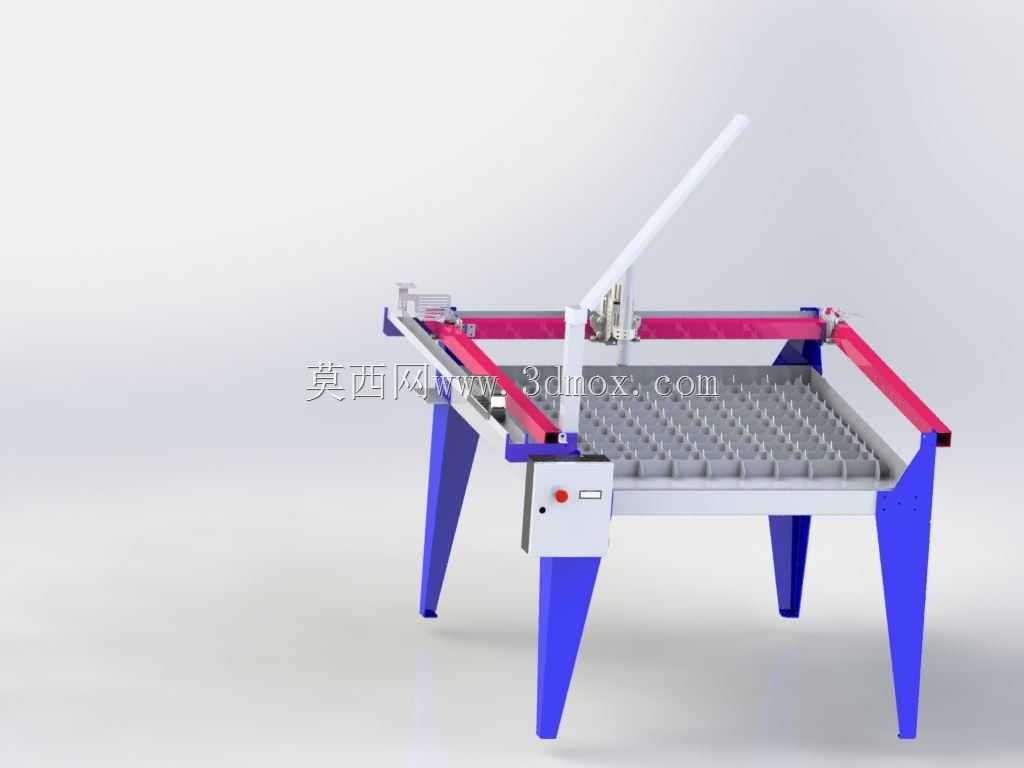

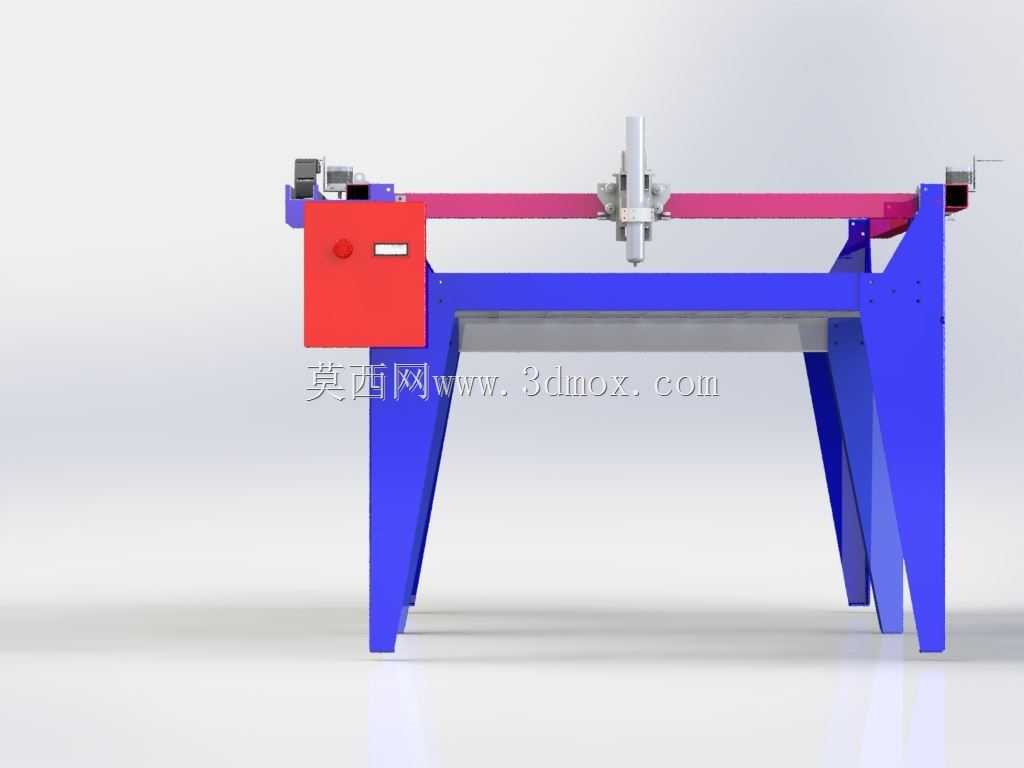

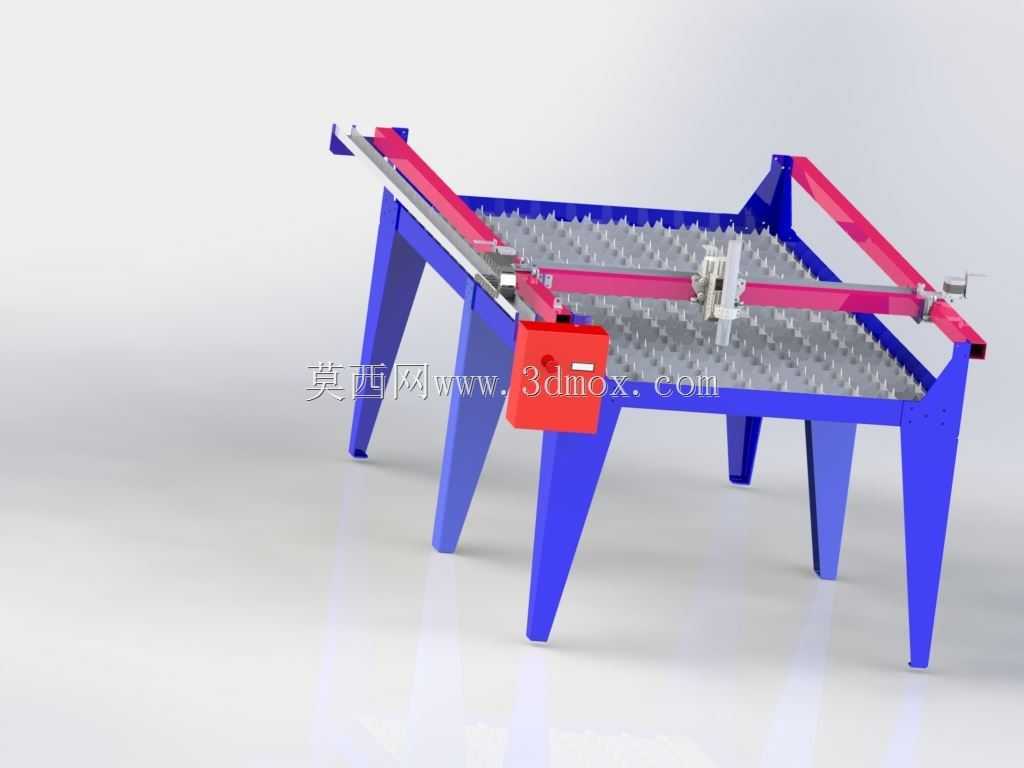

　　这款台式龙门结构的等离子数控切割设备，主要面向中小型金属板材加工场景，常见于五金制品加工厂、广告标识制作车间、小型钢结构加工点以及钣金加工门店，可完成碳钢板、不锈钢板、镀锌板、铜板等多种导电金属板材的异形轮廓切割作业，替代传统手工划线切割、砂轮切割的低效加工方式，大幅提升异形件下料的精度与一致性。设备采用双边支撑龙门架结构，横梁横跨工作台两侧的纵向导轨，切割头搭载在横向移动滑座上，整体结构刚性足以应对常规厚度金属板材的等离子切割冲击力，不会出现切割过程中机头抖动导致的切口倾斜、挂渣过多问题。从结构设计逻辑来看，纵向传动布置在设备两侧的机架支腿上方，采用直线导轨搭配同步带或齿条传动的布局，保证横梁纵向移动的平行度，

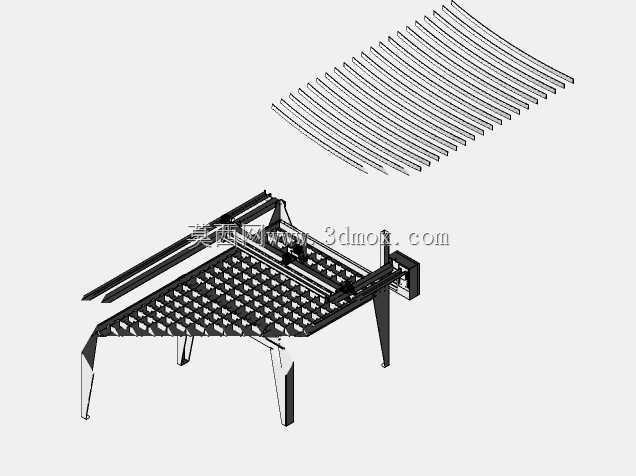

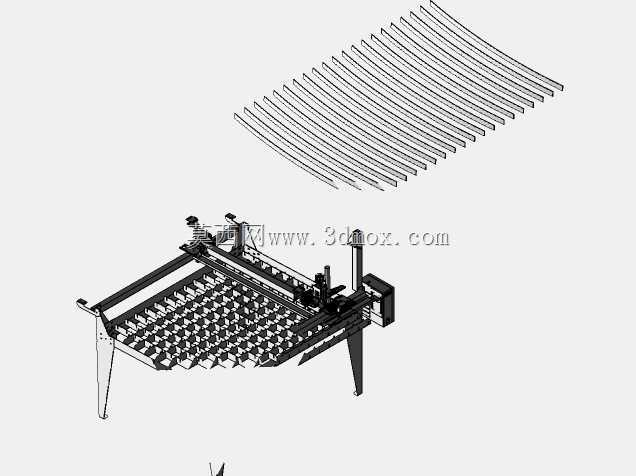

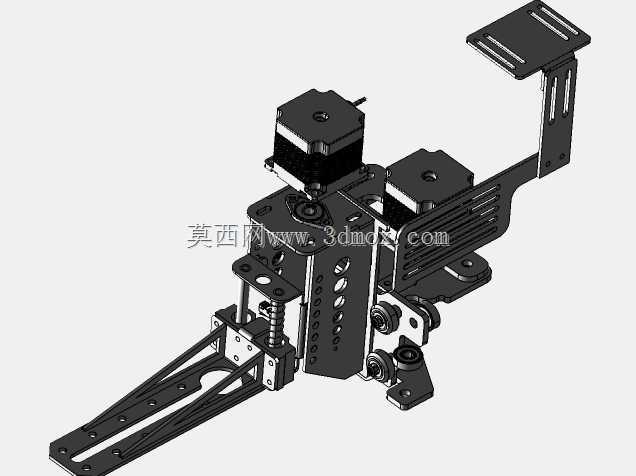

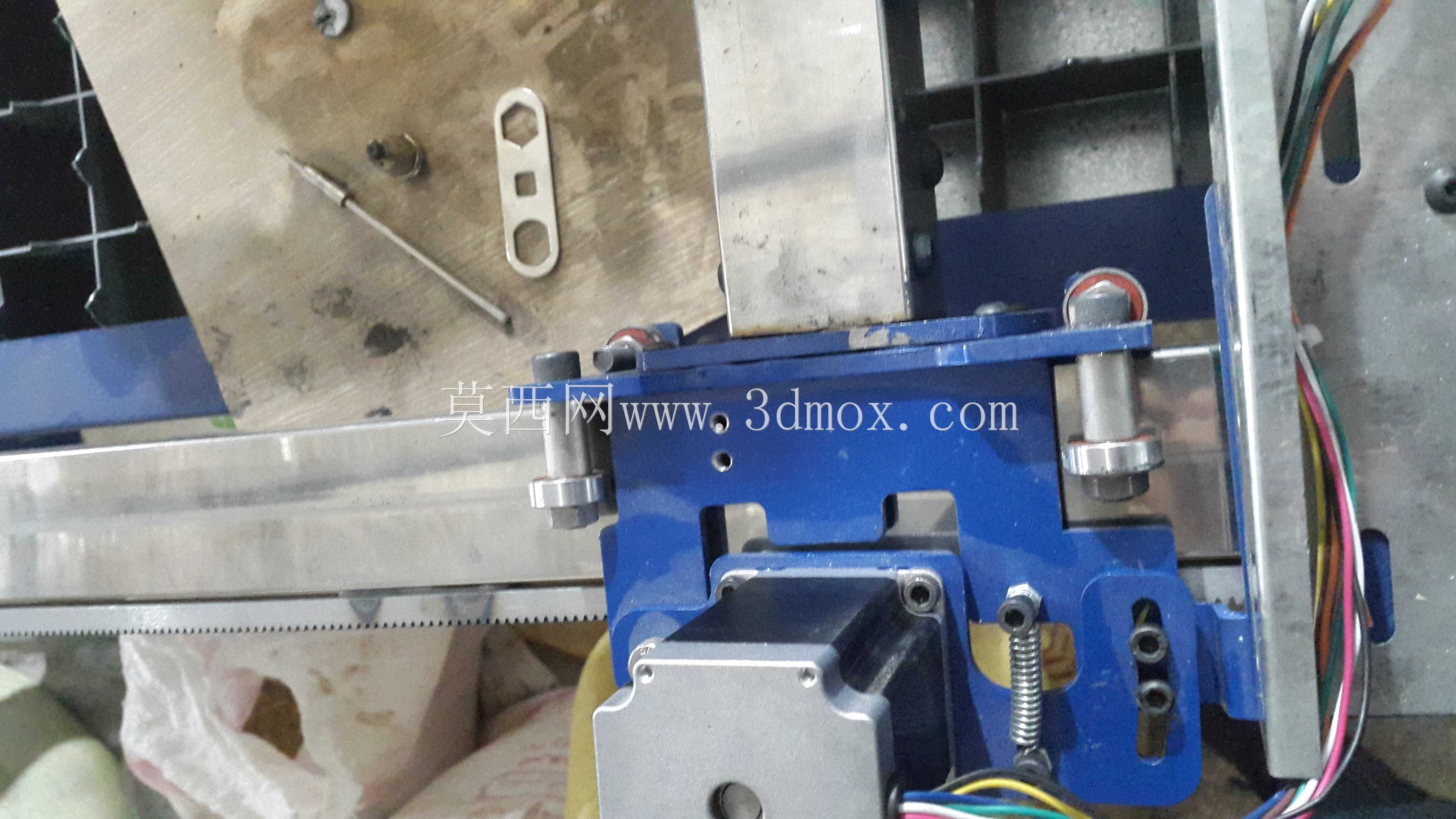

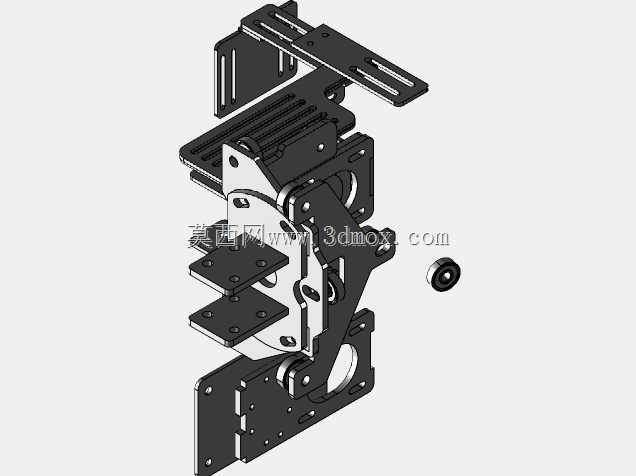

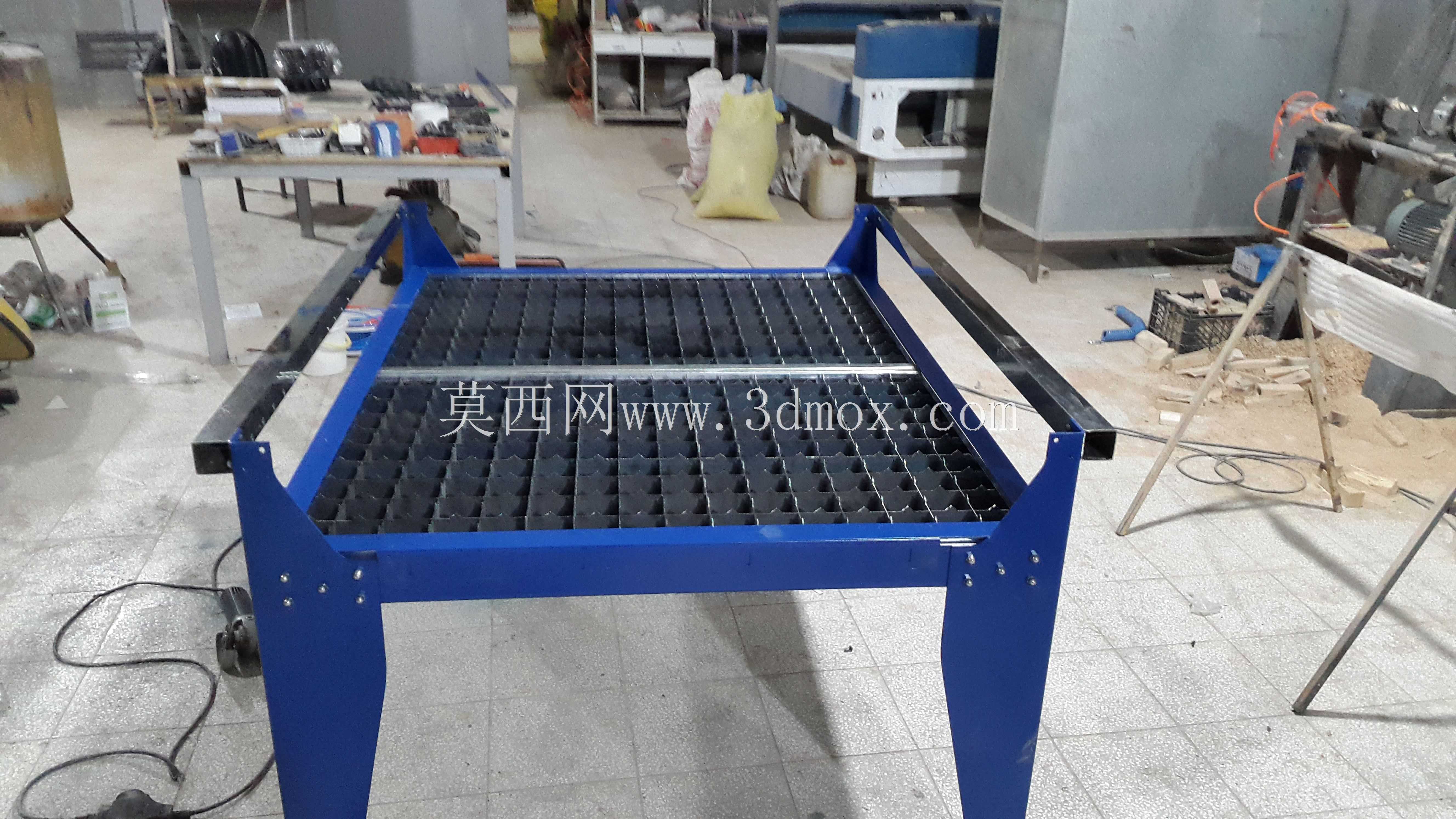

　　避免长期运行出现横梁偏斜导致的切割尺寸超差；横向滑座搭载在横梁的直线导轨上，配合传动组件实现切割头的横向进给，切割头自带升降调节机构，可根据板材厚度自动调整割嘴与板面的距离，保证起弧与切割过程的稳定性，减少割嘴损耗。设备的工作台采用栅格状支撑结构，切割过程中产生的熔渣可直接通过栅格间隙落入下方集渣区域，便于日常清理，栅格条采用耐磨钢材制作，长期受等离子弧灼烧变形后可单独更换，降低维护成本。两侧支腿采用倾斜式支撑结构，扩大设备底部的支撑跨度，即使在车间地面不太平整的情况下，也能通过底部调节脚调整整机水平，保证导轨运行面的平面度，无需额外制作复杂的设备安装基础，就位后调平即可通电通气投入使用。切割头的移动路径完全由数控系统控制，

　　可导入预先绘制好的二维切割图形，自动完成穿孔、切割、拐角加减速等动作，针对薄板切割可设置较高的移动速度提升加工效率，针对厚板切割可自动匹配对应的切割电流与移动速度，保证切口垂直度与表面质量，无需操作人员全程手动干预，单人即可完成上下料与设备操作，适配小批量多品种的钣金下料需求。设备的电气控制组件集中布置在侧方的控制箱内，强弱电分离布线，减少等离子高频起弧对数控系统的信号干扰，气路管线采用拖链收纳，随移动部件同步运动，避免管线长期弯折出现破损漏气问题。整机外形尺寸适配常规1.2*2.4米标准板材的加工范围，安装时只需预留设备周边1米左右的操作与维护空间，无需占用过大的车间面积，适合中小型加工场地的布局规划。
