便携式手动法兰加工成型工装设备

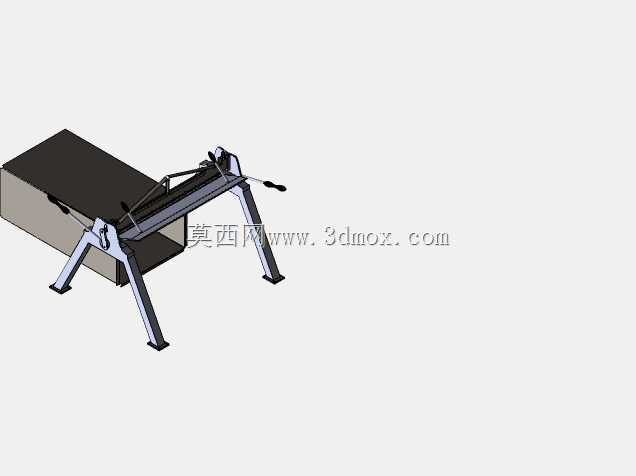

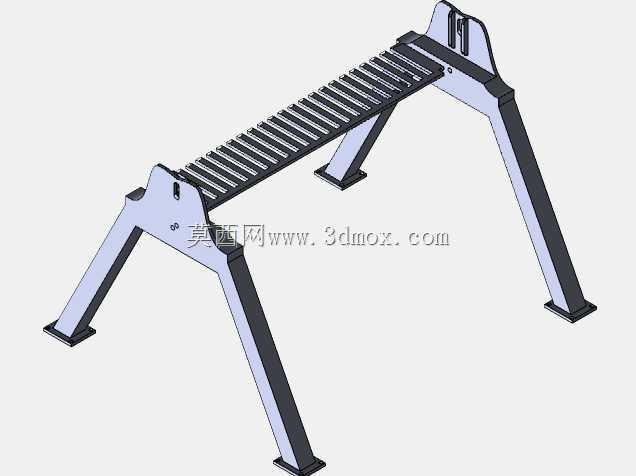

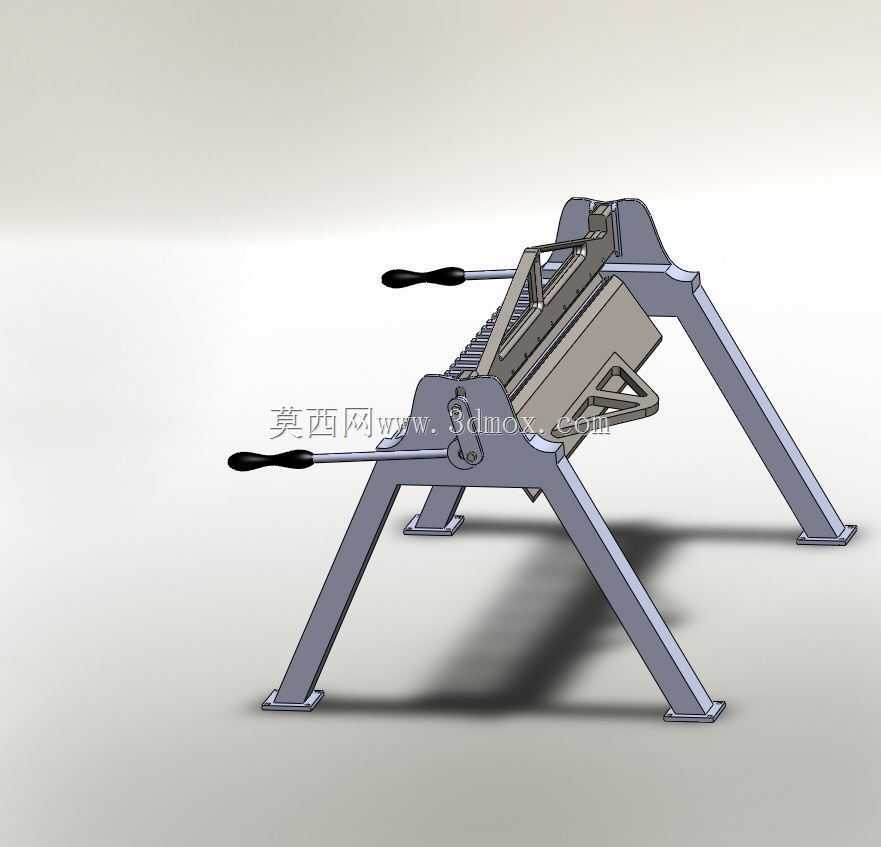

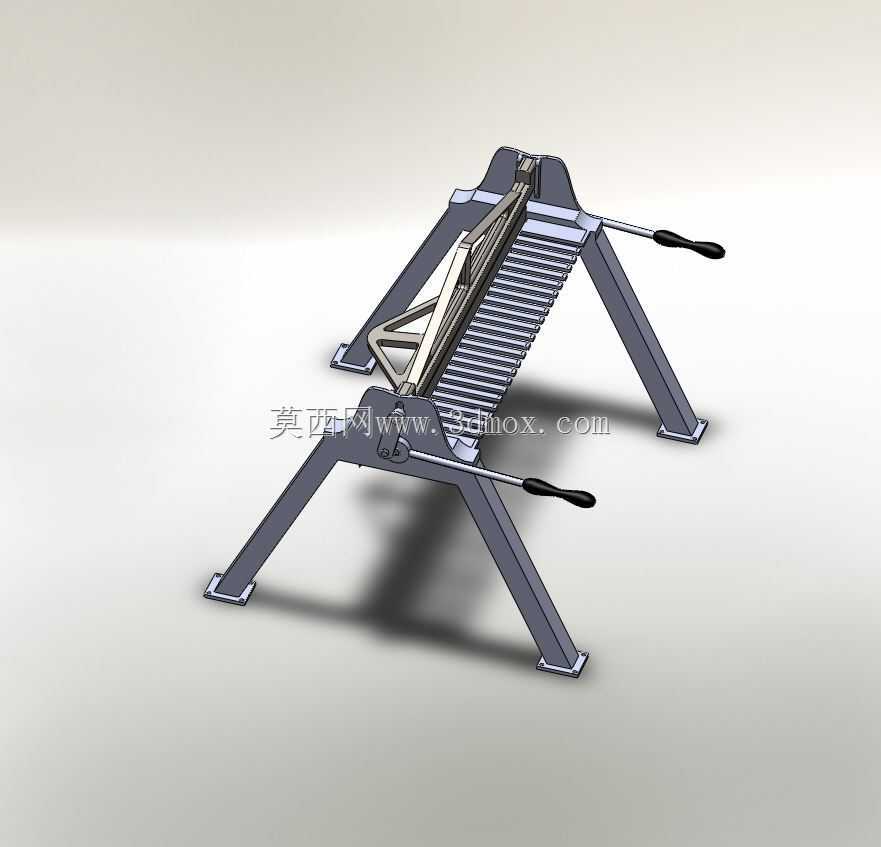

　　这款手动法兰加工工装主要面向管道安装现场的法兰端面修复、小型法兰成型加工作业场景，在暖通管道铺设、工业管线运维、小型金属构件加工场景中适配性极强，无需外接动力源即可完成作业，尤其适合野外无供电、狭窄管廊内的法兰面修整作业，解决了大型机床无法进场、现场法兰密封面损伤无法快速处理的工程痛点。设备采用四腿支撑式框架结构，支腿底部设计有防滑垫脚，作业时可直接放置在平整地面或临时搭建的操作平台上，无需额外打膨胀螺栓固定，支腿的张开角度经过反复校核，在最大加工行程下整机重心仍落在支撑边界内，作业过程中不会出现侧翻风险，整机展开后占地尺寸约为1200mm*800mm，高度约750mm，折叠后可放入常规工程面包车后备箱，转场运输无需额外吊装设备，

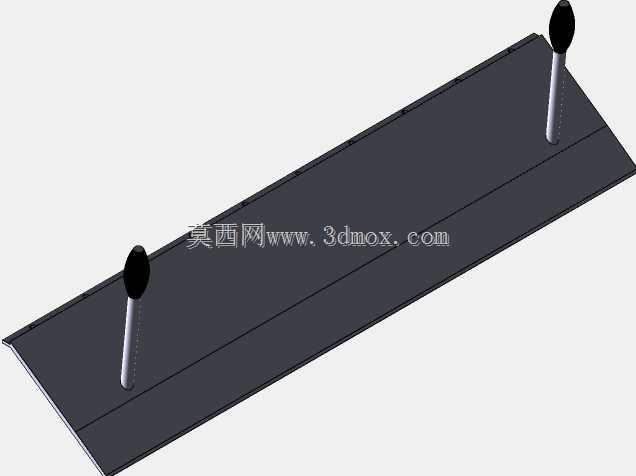

　　两名作业人员即可完成搬运移位。核心加工组件采用齿条进给结构，配合两侧的手动操作手柄，操作人员可通过摇动手柄控制加工头的进给速度，齿条的齿距经过优化，单圈摇柄进给量控制在0.2mm，既可以保证粗加工时的进给效率，也能满足密封面精加工时的进刀精度要求，加工工位的夹持结构可适配DN50至DN200规格的法兰毛坯，夹持块采用可更换设计，针对不同壁厚的法兰管件可快速更换对应规格的夹持块，换装过程无需专用工具，徒手即可完成锁紧固定。设计阶段重点考虑了现场作业的操作容错性，所有传动外露部位均设计有防护挡板，避免加工产生的金属切屑飞溅卡入齿条啮合间隙，操作手柄的握持位置距离加工工位预留了足够的安全距离，操作人员作业时手部不会接触到旋转加工部位，

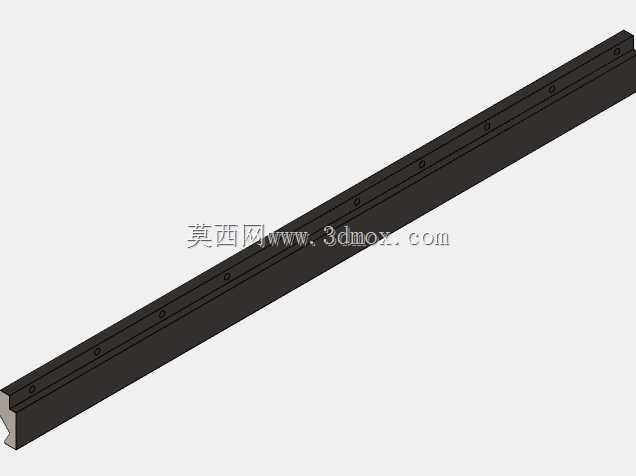

　　设备的润滑点均设计在易操作的外侧位置，日常维护时无需拆解主体框架即可完成注油保养。进给导轨采用一体式铣削成型，导轨面经过淬火处理，表面硬度达到HRC45以上，长期往复进给作业不会出现明显磨损变形，保证加工面的平面度公差可控制在0.05mm以内，满足法兰密封面的安装要求，设备的加工头安装位预留了通用刀具装夹接口，可根据作业需求更换平刀、倒角刀等不同刀具，完成法兰端面车平、密封槽加工、坡口倒角等多道工序，无需多次换装工件。
