托盘折叠投递成型设备结构设计

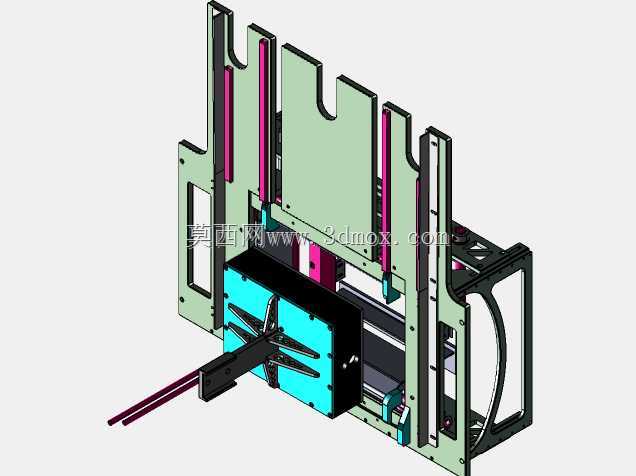

　　该设备主要应用于仓储物流、电商分拣、生产包装线的托盘自动处理工位，可与现有投递输送框架直接对接，完成托盘的折叠压合、定位成型、工位投递的连续作业，替代传统人工折叠托盘的重复劳动，适配流水线连续生产的节拍要求。从结构设计层面来看，设备采用框架式焊接机架作为承载主体，底部预留标准地脚安装孔位，可直接固定在车间硬化地面或输送线侧方安装位，整体安装边界可适配常规宽度的输送线对接需求，机架侧面预留维护开口，方便内部传动部件的检修与易损件更换。设备上部设置垂直压合执行机构，搭配两侧同步定位的导向组件，压合行程可根据托盘折叠后的成型高度做适配调整，压合端设置柔性缓冲垫，避免压合过程中对托盘材质造成硬接触损伤；下部设置水平推送机构，

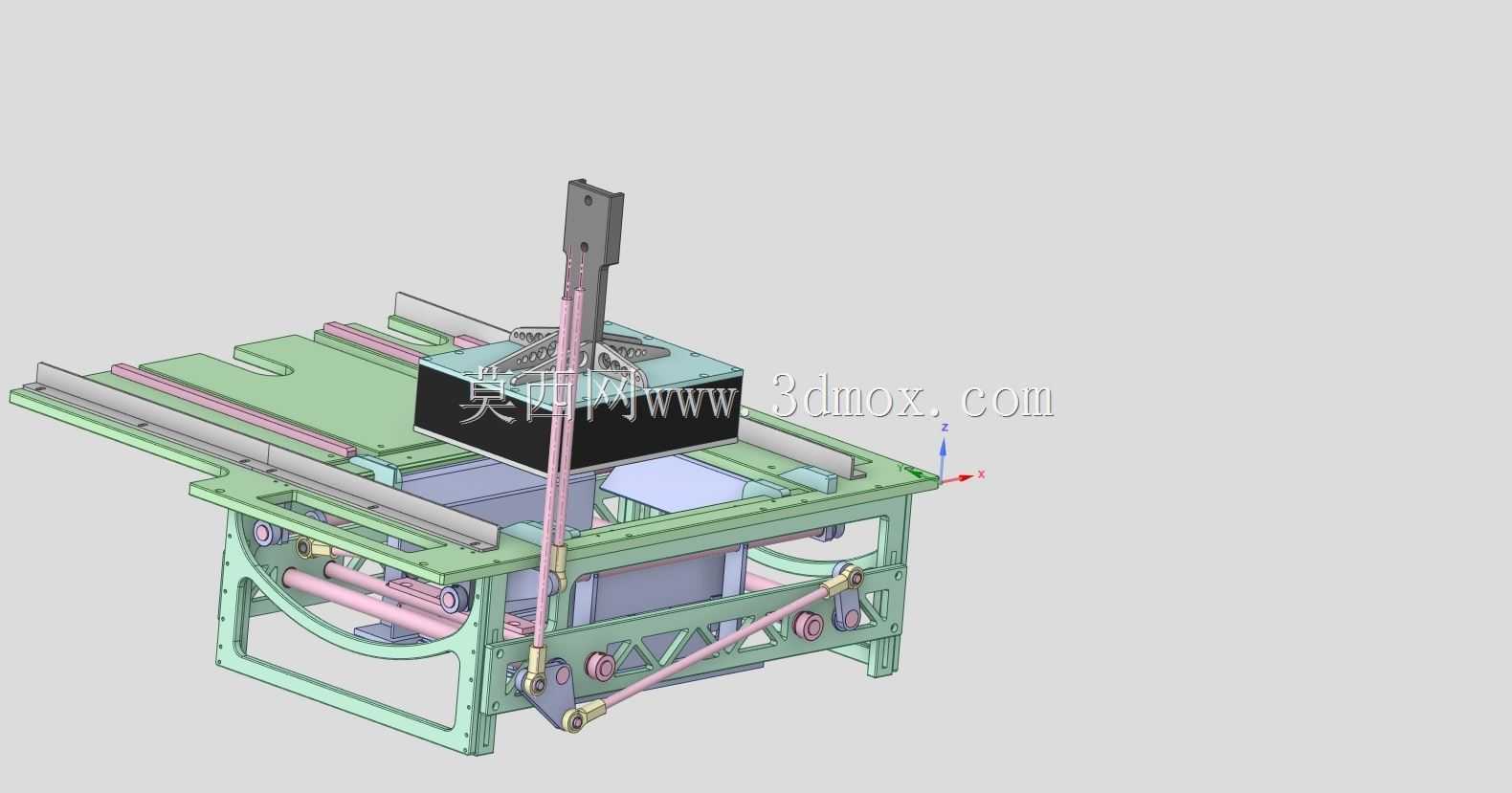

　　采用连杆传动结构实现平稳的水平位移，将折叠成型后的托盘精准投递至对接框架的指定工位，传动部位设置可调式行程限位块，可根据不同规格托盘的投递位置做参数微调。设计过程中优先考虑工位对接的兼容性，设备进料端与出料端的接口尺寸匹配常规物流托盘的输送宽度，无需对现有投递框架做大规模改造即可完成对接安装；整体传动结构采用成熟的机械传动方案，减少复杂电控元件的依赖，提升设备在车间多尘、连续作业环境下的运行稳定性。设备的各运动副均设置自润滑衬套，降低长期运行的磨损量，外露运动部件设置安全防护挡板，符合车间作业的安全防护要求；机架上部的导向导轨采用标准线性导轨组件，保证压合机构上下运行的直线度，避免压合过程中出现偏载卡顿的问题。从安装适配性来看，设备整体重心集中在下部机架位置，运行过程中振动量小，无需额外做地基加固处理，外接动力接口预留标准安装位，可根据现场工况选配气动或电动驱动方案，适配不同车间的动力配置条件。
