转子轴承预载荷性能测试装置结构设计

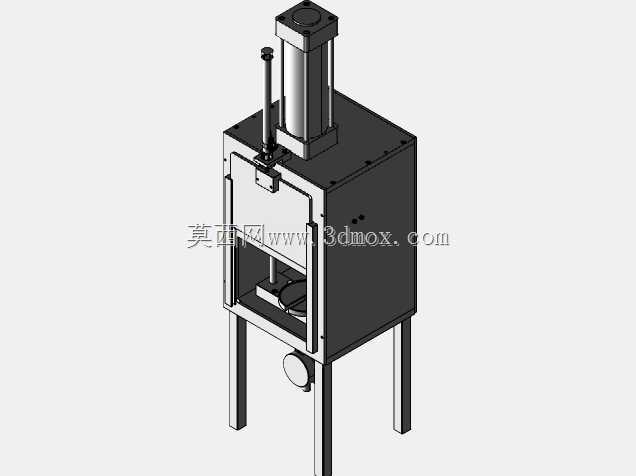

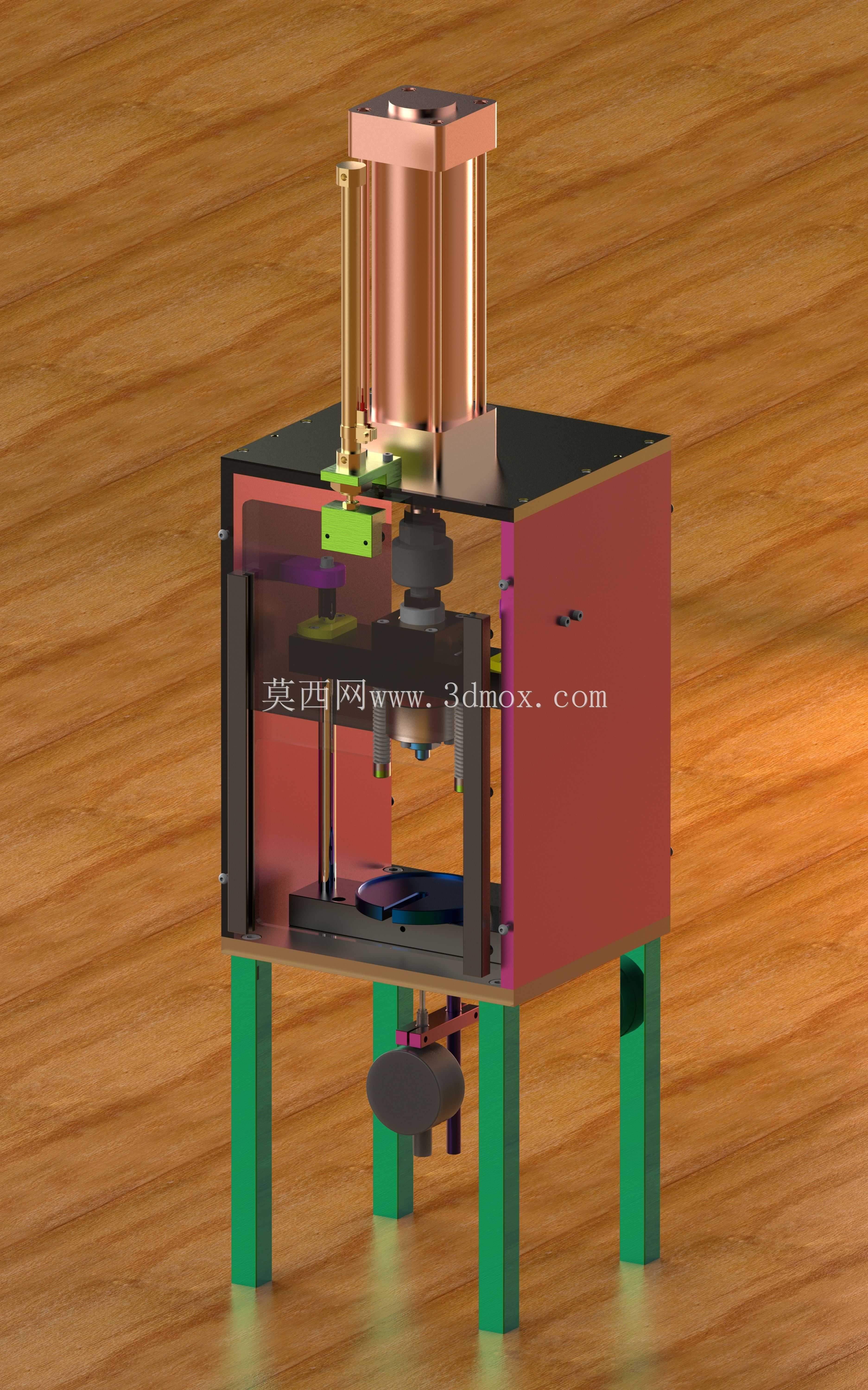

　　在电机、泵类等带旋转转子组件的装备制造环节，转子与轴承压合后的预载荷匹配度直接决定产品运行寿命、振动噪声水平与运转精度，这套测试装置正是针对该工序的质量校验需求开发，可嵌入转子组件装配线末端作为终检工位使用，也可单独放置在实验室做来料验证、工艺参数迭代测试。整套装置采用立式框架布局，底部为四根方钢支腿支撑的箱式机架，机架台面作为安装基准面，上方布置垂直加载单元，台面下方预留转子装夹操作空间，操作人员可从机架前侧开口完成待测试转子组件的定位装夹，无需额外搭建操作平台，整体占地尺寸适配常规车间工位排布，支腿底部预留膨胀螺栓安装孔，可直接固定在混凝土地面避免加载时的机架晃动影响测量精度。加载单元采用气动气缸作为动力源，

　　相比液压加载无需配套液压站、无油污泄漏风险，加载力输出平稳可控，气缸活塞杆端通过连接法兰与压头组件相连，压头与待测试转子轴承内圈的接触端面做了调质硬化处理，避免长期压接出现端面凹陷损伤。锅饼式称重传感器集成在压头与气缸活塞杆的连接位置，可实时采集实际施加到转子组件上的轴向载荷数值，信号直接接入配套PLC控制系统，可实现加载力的闭环控制，当载荷达到工艺设定阈值时自动停止气缸进给，保持恒压状态供检测人员读取数据。检测单元配置千分表安装位，千分表测头垂直抵靠在转子轴端或轴承外圈指定测量点，可精准采集恒载状态下转子组件的轴向偏转量，以此判断轴承预压量是否符合设计要求，避免预压过大导致轴承运转温升过高、预压不足出现转子窜动异响的问题。

　　机架侧板做了可拆卸式设计，内部走线、传感器校准、气缸维护时可直接拆下侧板操作，无需拆解上部加载机构；机架后侧预留PLC安装槽与气路接口，现场部署时只需接入压缩空气气源与供电线路即可完成调试投入使用，无需复杂的管线布设。压头组件设计为快换结构，针对不同型号尺寸的转子轴承，只需更换对应规格的压头与底部定位工装即可快速切换测试型号，适配多品种小批量的生产检测需求，定位工装与台面采用销钉定位，重复装夹精度可控制在0.02mm以内，避免装夹偏差带来的测量误差。
