多孔定位焊接工装夹具工作台

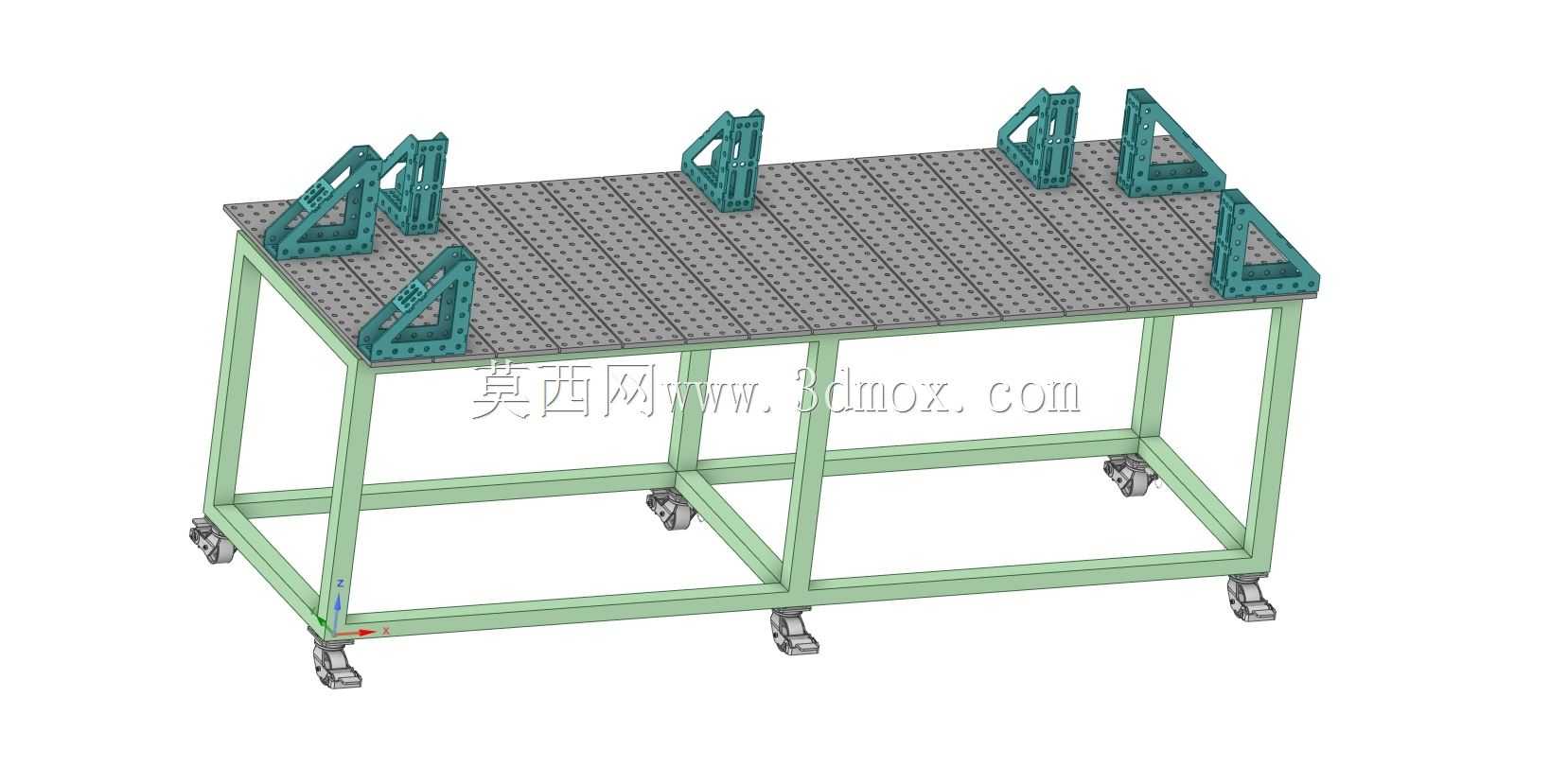

　　在金属结构件焊接加工的车间场景里，这类带多孔定位面的工装台是柔性焊接作业的核心载体，区别于传统固定式焊接工装，它不需要针对单一工件定制专属胎具，能适配多品种小批量的钢结构、机架、钣金组件的装夹定位需求，大幅压缩工装准备的周期，尤其适合机加工车间、五金制品厂、小型钢结构加工点的日常焊接作业使用。整个工作台的主体框架采用矩形钢管拼焊成型，框架底部做了交叉加强筋布置，避免长期承重后出现台面变形，框架的四个支腿位置安装了带制动锁止的脚轮，既可以在车间内灵活推移调整工位，锁止后又能保证焊接作业时台面无位移晃动，脚轮的单轮承重覆盖常规中小件焊接的载荷需求，不需要额外做地脚固定，适配车间工位频繁调整的生产排布需求。

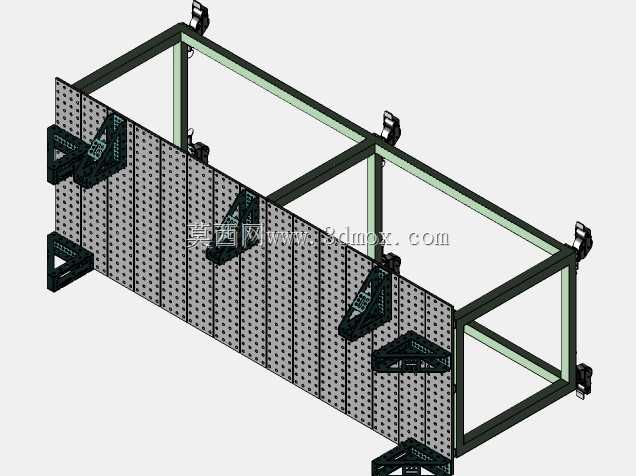

　　台面采用整块带等距阵列孔的钢板制作，孔位采用统一的孔径与孔距标准，所有孔位的位置度公差控制在焊接装夹允许的范围内，配合专用的快速夹钳、定位角铁、压紧组件，可以在台面上快速搭建出不同工件的装夹定位体系，不管是方管框架的拼焊、钣金件的组对，还是小型机加工零件的焊接辅助定位，都能通过孔位快速固定定位元件，不需要在台面上临时点焊挡块，减少对台面的损伤，也省去了后续打磨清理焊疤的工序。台面上配置的多个三角形定位角座，是针对直角类构件定位设计的标准附件，角座上同样带适配台面孔位的安装孔，可以根据工件的尺寸随意调整固定位置，角座的垂直面与水平面做了精密加工，垂直度误差控制在焊接装夹的精度要求内，能直接作为方管、型材拼焊时的直角定位基准，

　　不需要每次焊接前手动拉直角尺校准，有效降低组对时的尺寸偏差。从安装边界来看，这类工作台的整体高度适配操作人员站立作业的舒适区间，台面的长宽尺寸覆盖常规中小工件的装夹范围，框架底部预留了足够的脚部空间，操作人员靠近台面作业时不会出现磕碰，脚轮的安装高度不影响底部的清扫空间，车间日常清理焊渣、废料时可以直接推移工作台清理地面。设计这类工装台的时候，核心思路是兼顾柔性适配能力与结构刚性，首先要保证台面在满负载装夹、焊接热影响下的平面度，所以框架的型材选型做了承重校核，避免长期使用后台面下凹；其次孔位的排布要兼顾通用性，统一的孔距标准能适配市面上主流的焊接工装附件，用户后续可以根据自身需求扩展不同的定位、压紧元件，不需要重新加工台面；

　　另外移动功能的加入是考虑到很多中小车间没有固定的焊接工位，有时候需要配合其他加工设备移动作业，带锁止的脚轮刚好平衡了移动性与作业稳定性的需求。实际使用过程中，这类工装台除了焊接作业外，也可以作为轻型装配、工件检测划线的辅助平台，多孔的台面可以方便固定各类辅助工具、检测支架，不需要额外制作专用的装配台，一台设备就能覆盖多个工序的辅助装夹需求。相比传统的铸铁焊接平台，这类带孔的柔性工装台重量更轻，移动更方便，而且不需要提前在台面上加工T型槽，附件安装的灵活性更高，对于多品种切换的生产场景，能减少大量的工装切换时间，间接提升焊接工序的生产效率，也降低了专用工装的制作成本。在孔位设计上，所有孔的倒角做了统一处理，避免安装定位销、夹钳时出现卡滞，孔的深度也做了控制，保证定位销插入后有足够的配合长度，不会因为焊接震动出现松脱。框架的焊接完成后做了去应力处理，避免后续使用过程中因为焊接残余应力释放导致框架变形，影响台面的水平度，表面做了防锈喷涂处理，能适应车间内焊渣飞溅、潮湿的作业环境，延长整体的使用寿命。
