多档位可调节商用健身哑铃凳结构设计

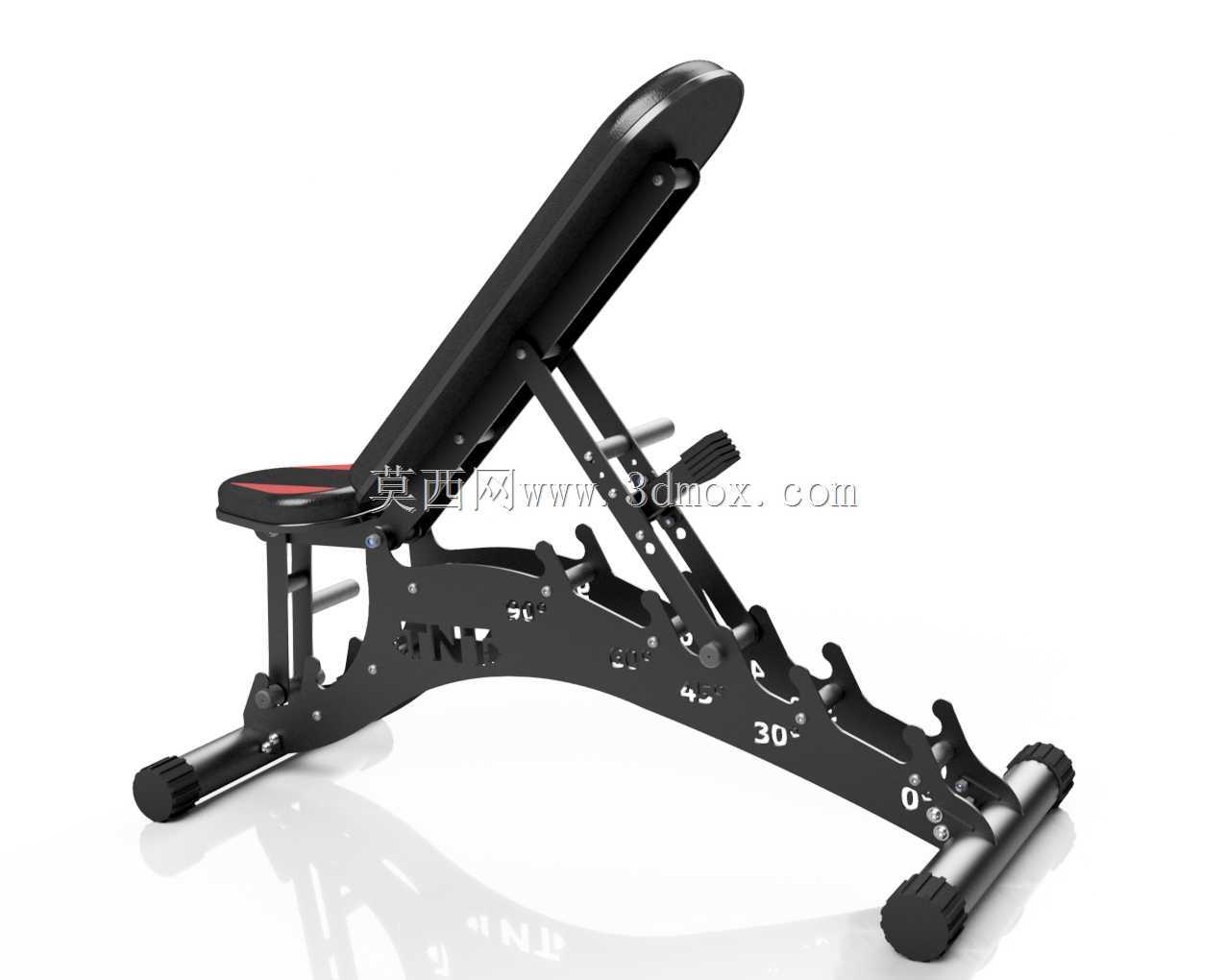

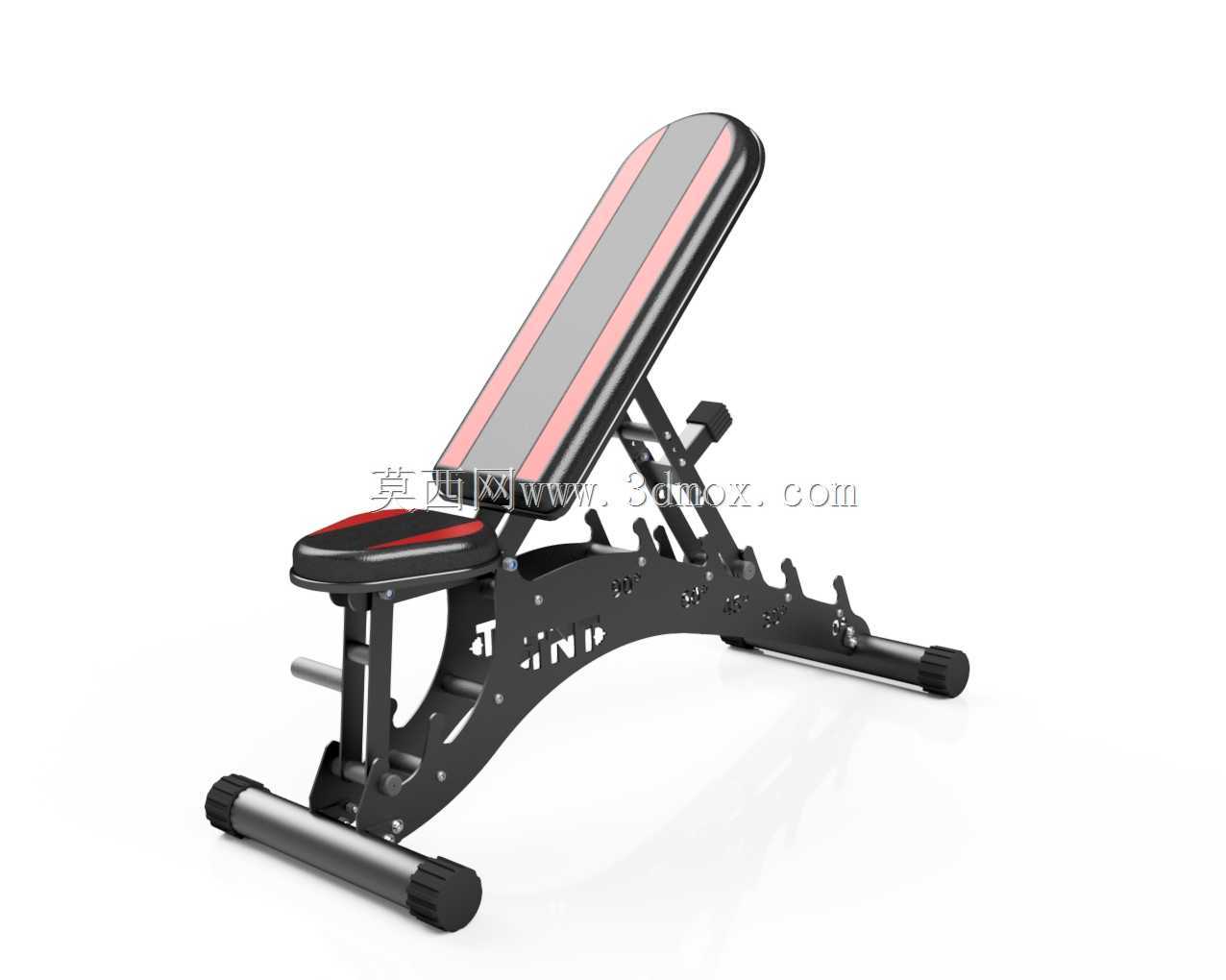

　　该可调式健身凳主要面向商用健身房、私教工作室及家庭专业健身场景，可适配哑铃卧推、上斜推胸、坐姿肩推、仰卧臂屈伸等十余种上肢及核心力量训练动作，是自由力量训练区的核心配套器械之一。从结构设计逻辑来看，整体采用弧形主支撑梁作为核心承载骨架，区别于传统直梁结构，弧形梁在承受偏载载荷时可将应力沿弧面均匀分散，避免直梁结构在档位调节铰接处出现的应力集中问题，主架板材采用加厚冷轧钢一体冲压成型，所有铰接销轴均做调质处理，表面镀硬铬提升耐磨性能，长期高频使用下铰接位旷量可控制在0.2mm以内，满足商用场景日均百次以上的调节使用需求。

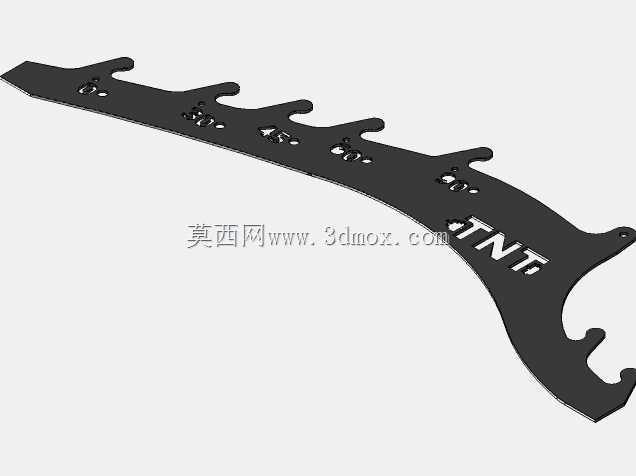

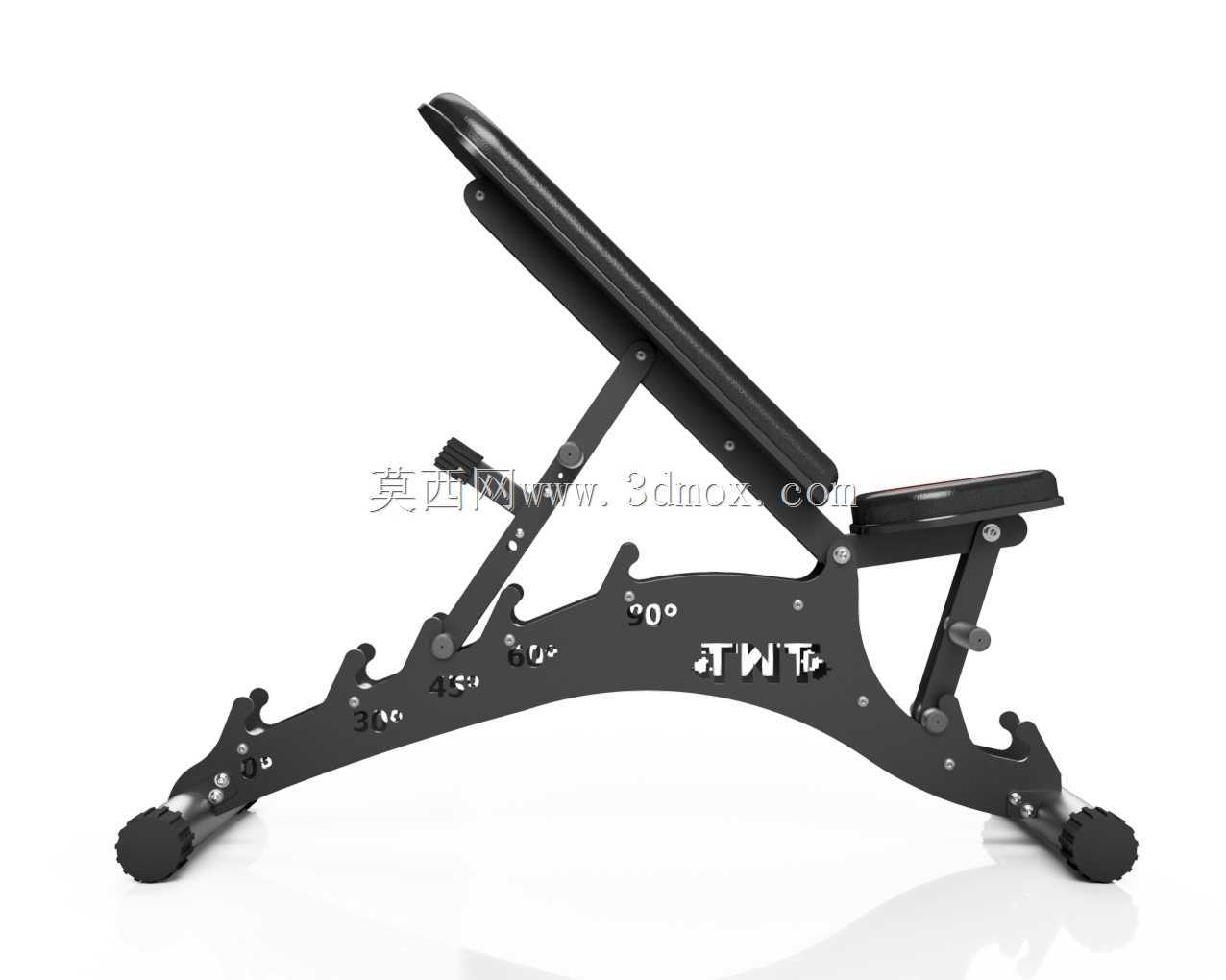

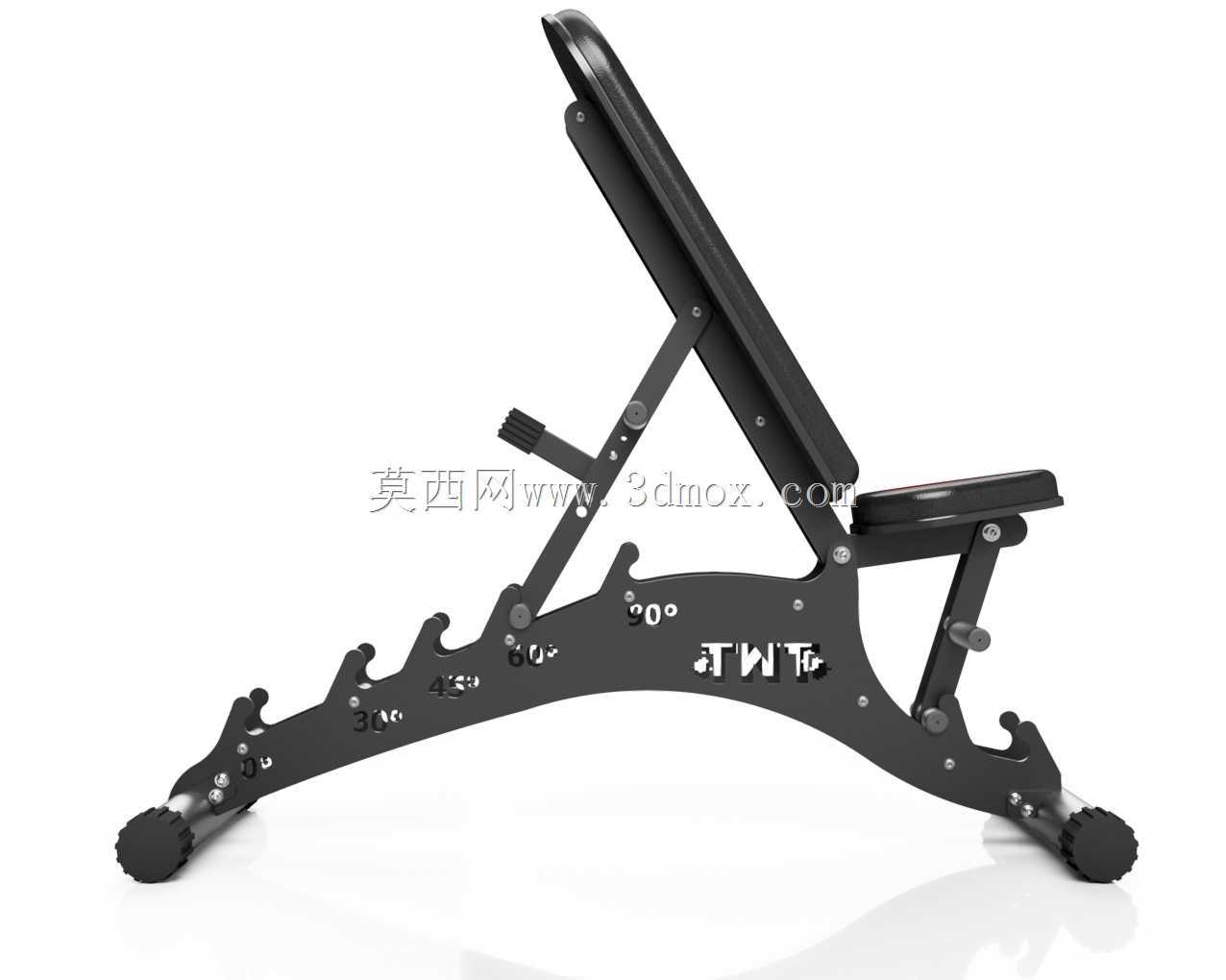

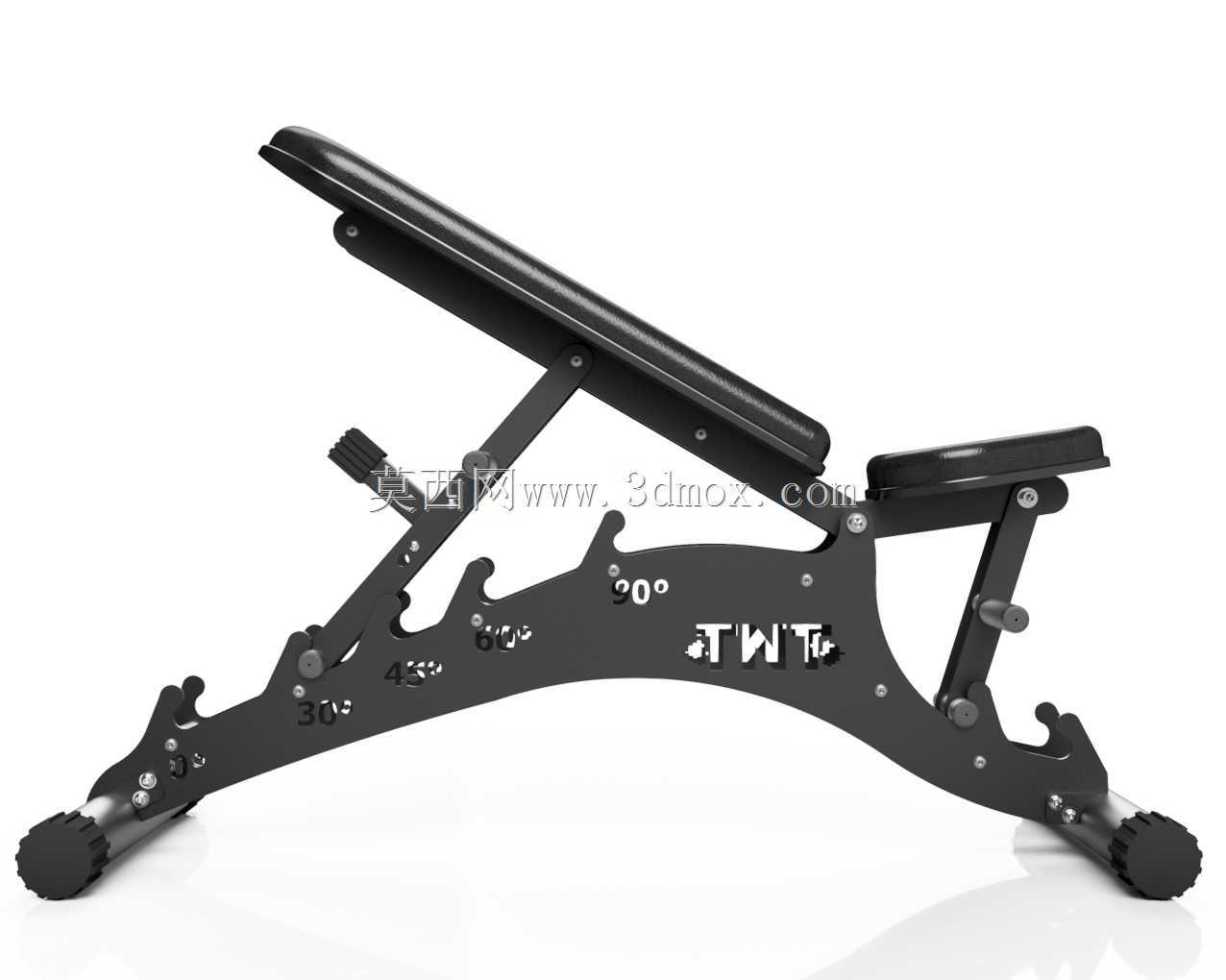

　　档位调节系统采用扇形齿板定位结构，凳面靠背可实现0度平凳、30度、45度、60度、90度直凳共五档角度锁定，调节时只需向上提拉凳面下方的解锁拉手，即可带动定位销脱离齿板卡槽，转动靠背至目标角度后松开拉手，定位销在复位弹簧作用下自动卡入对应齿槽完成锁定，整个调节过程无需额外工具，单人3秒内即可完成角度切换，齿板啮合深度达8mm，锁定后无虚位晃动，可承受最大300kg的静态载荷，适配绝大多数训练者的体重加负重需求。

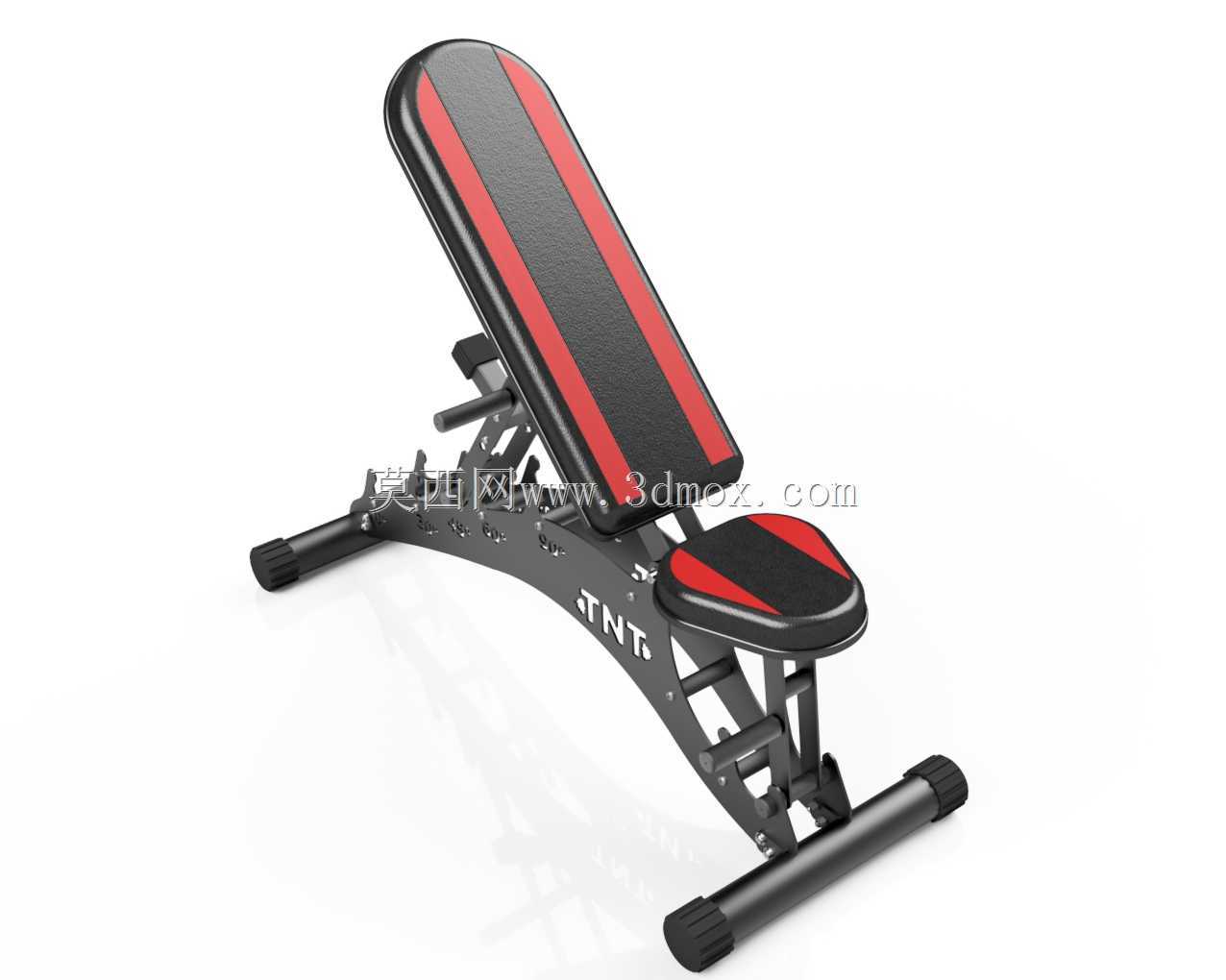

　　凳面部分采用高密度冷发泡海绵一体成型，表层为耐磨PU皮革包覆，海绵邵氏硬度控制在45-50度之间，既可以保证训练时的支撑性，避免长期使用出现海绵塌陷，又能缓冲训练时的肢体压力，提升训练舒适度；凳面边缘做圆弧过渡处理，避免训练时磕碰肢体。底部支撑脚采用大直径橡胶防滑脚垫，接触地面的一面做防滑纹理设计，可在瓷砖、地胶、木地板等不同地面材质上保持稳定，训练时无滑移、无异响，脚垫带有高度微调结构，可适配地面不平整的安装场景，调平后整体机架水平度误差可控制在1mm以内。

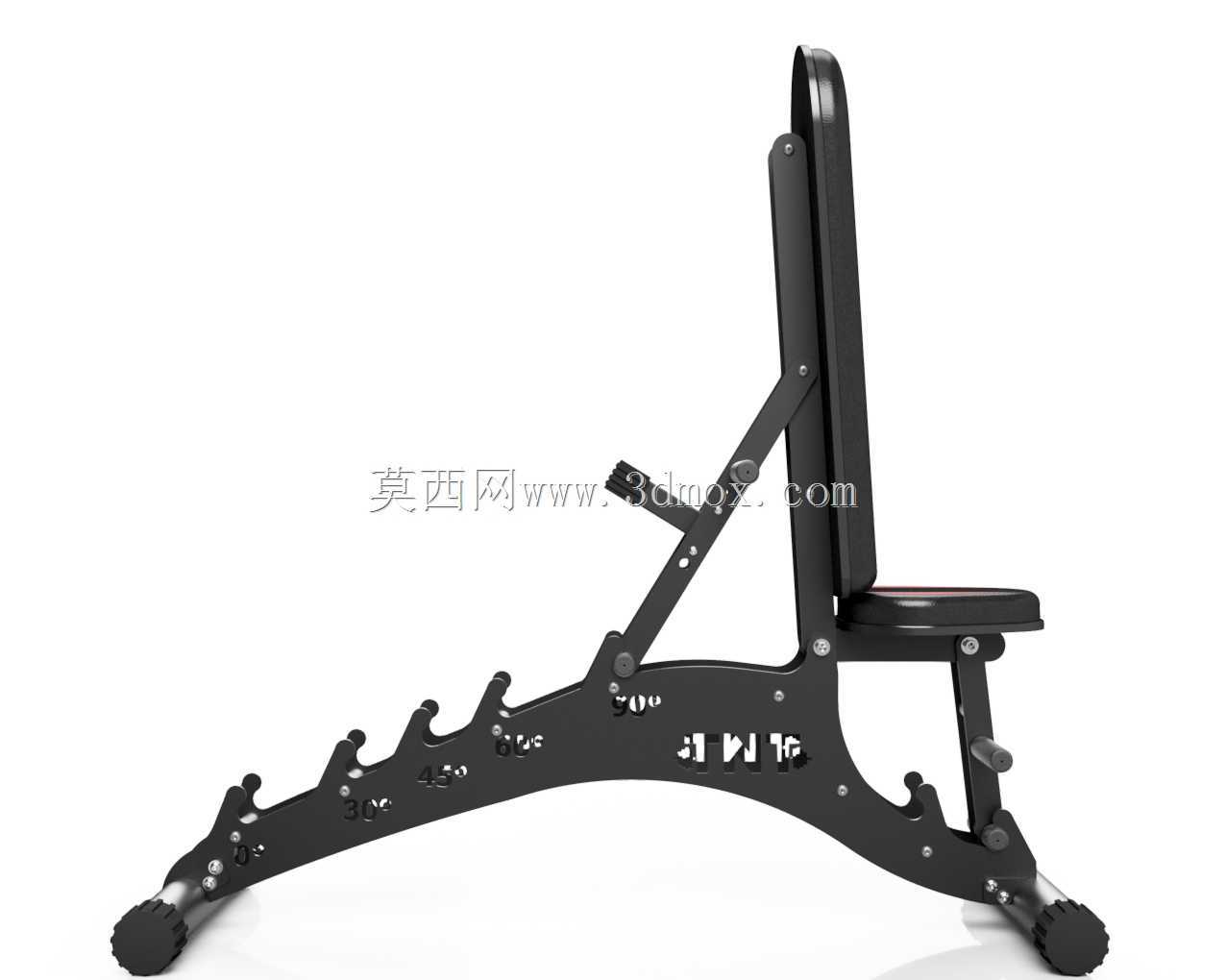

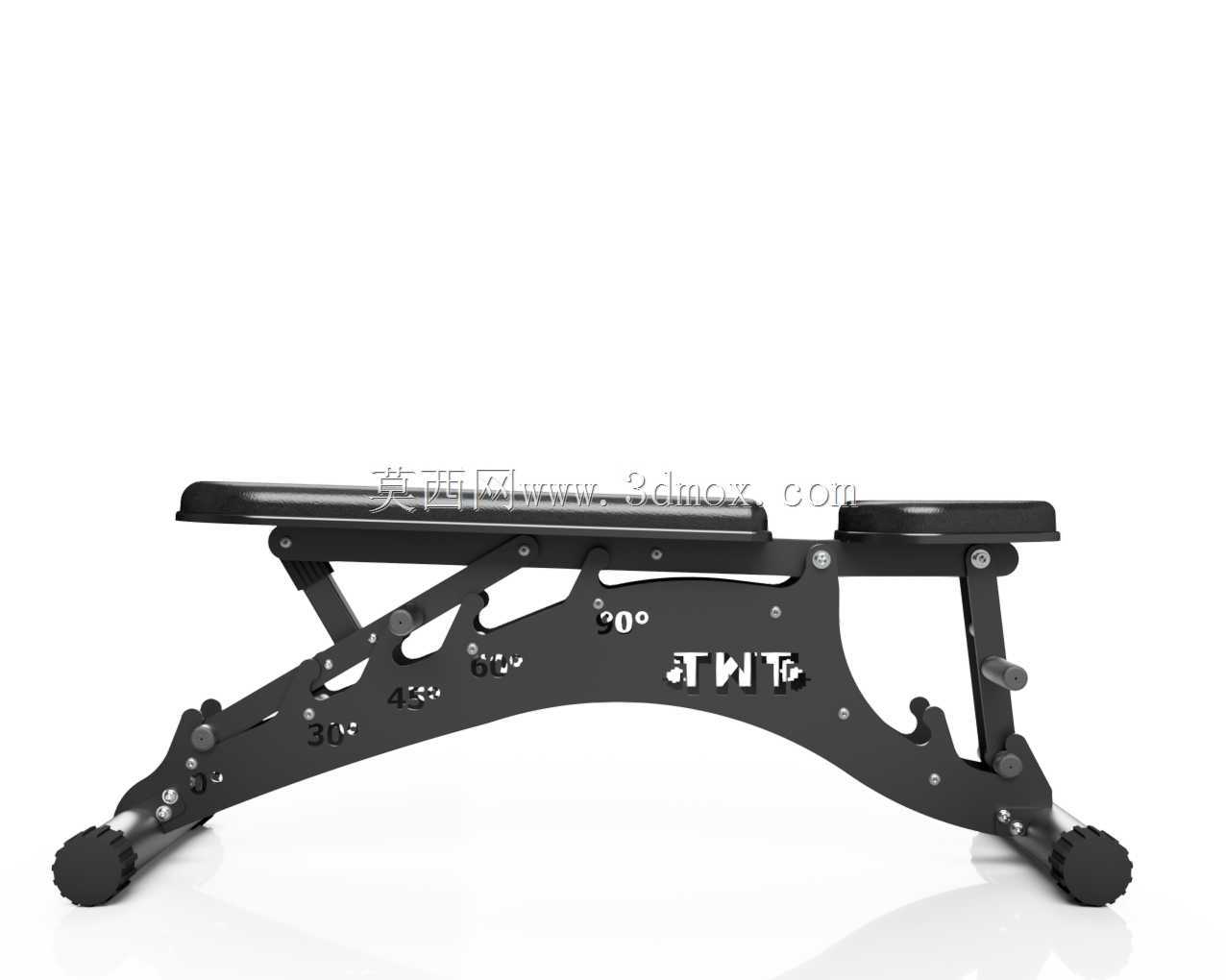

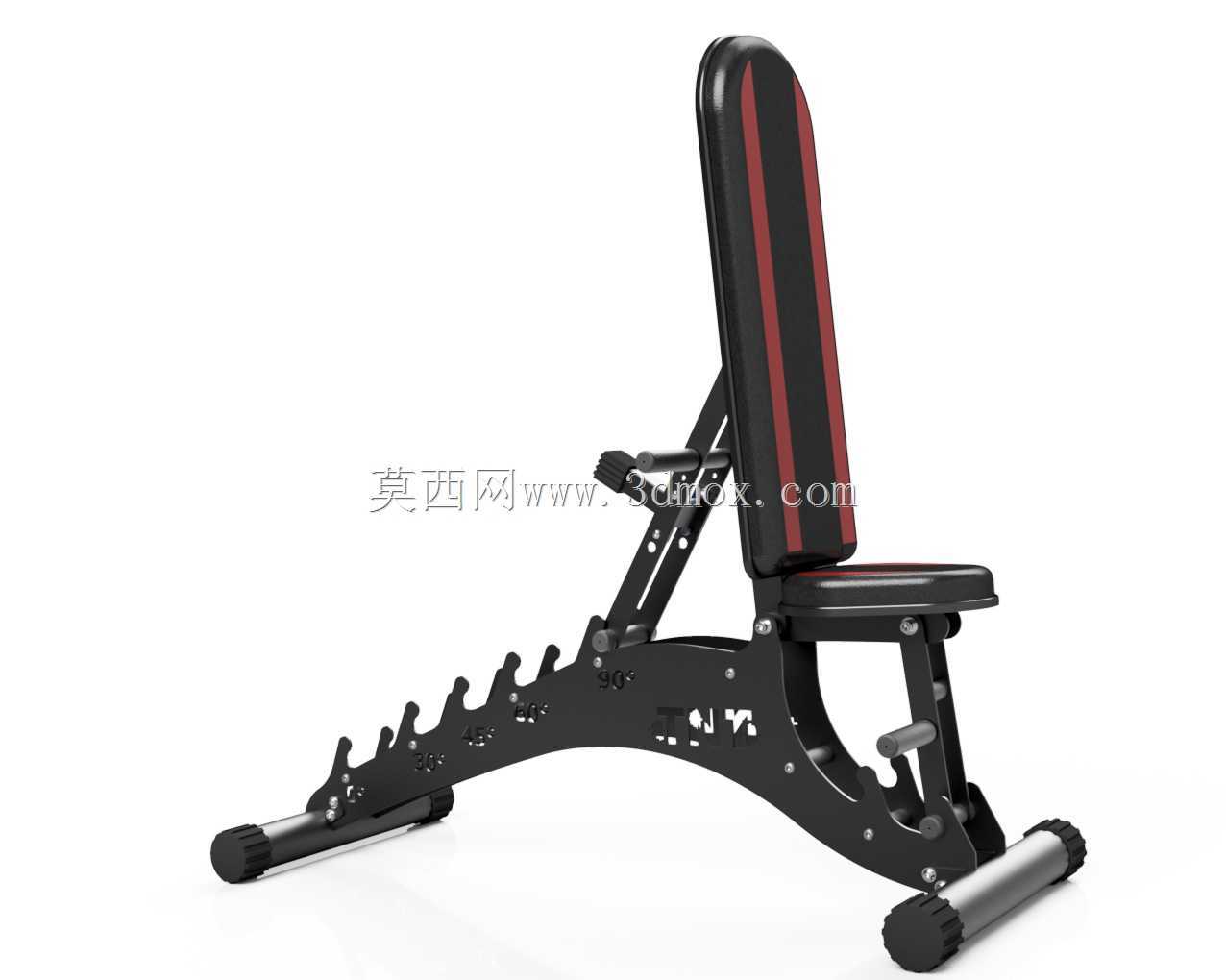

　　从安装边界来看，设备在0度平凳状态下整体长度约1250mm，宽度约320mm，凳面离地高度约450mm，90度直凳状态下整体高度约1050mm，安装时只需预留前后各200mm、左右各300mm的操作空间即可满足训练及调节需求，无需额外固定地面，放置平稳后即可投入使用。整体结构做了模块化拆分设计，主架、凳面、调节机构、支撑脚均可单独拆卸更换，后期维护成本低，所有外露金属件均做静电喷塑处理，耐汗渍腐蚀、耐刮擦，长期使用外观无明显掉漆锈蚀问题。
