650mm行程左置电机直线运动模组

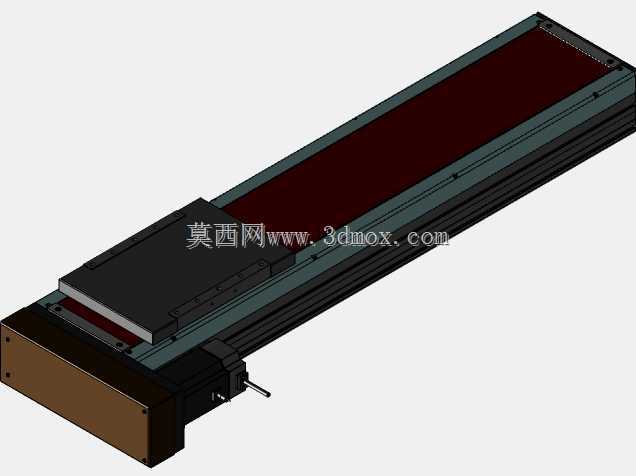

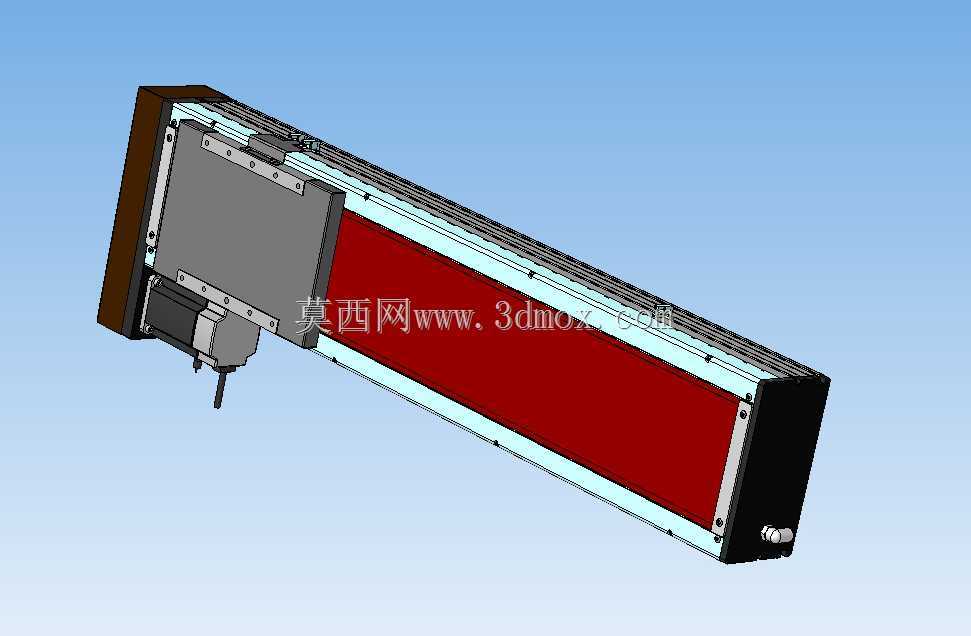

　　这款直线运动执行单元采用左置电机的布局设计，有效行程覆盖650mm区间，主要面向自动化产线的点位移栽、工位进给、检测设备的扫描位移等场景，在3C电子装配、小型工件上下料、包装线推料等工位中可直接作为直线执行端集成使用。从结构设计逻辑来看，驱动电机布置在滑台行程的左端端部，通过内置的传动副将旋转运动转化为滑座的直线往复动作，这种侧置端装的电机布局能够压缩模组整体的宽度方向安装空间，对于安装面宽度受限的设备机架而言，适配性要优于电机下置或者中置的同行程模组。模组主体采用封闭式的型材外壳结构，侧面设置有防护盖板，能够阻挡车间环境中的切屑、粉尘进入内部传动轨道，降低日常维护的频次，适合机加工辅助工位、有少量粉尘的装配车间环境使用。

　　滑座部分采用一体化的安装基面，上面预留有标准化的螺纹安装孔位，可直接搭载气动夹爪、检测探头、小型工装夹具等末端执行件，不需要额外加工过渡连接板，减少集成环节的设计工作量。从安装边界来看，模组整体的长度尺寸覆盖有效行程加上两端的端部安装座、电机安装位的预留空间，安装时可通过端部的固定孔或者型材侧面的T型槽进行锁紧固定，垂直安装、水平安装或者侧装场景下都能保证结构刚性，不会因为安装姿态变化导致运行卡顿。在运行特性上，该模组的线性运动轨迹经过同轴度调校，滑座运行过程中平行度控制在常规工业应用允许的公差范围内，能够满足普通移栽、进给工位的精度要求，不需要额外加装辅助导向结构。设计过程中对内部的传动部件和导向部件做了集成化处理，将导轨、传动件、防护结构整合在同一根型材主体内，相比自行拼接导轨、丝杠、电机座的零散组装方案，整体的装配误差更容易控制，也能减少设计人员的选型匹配工作量，只需要确认行程、负载、安装空间三个核心参数就能完成选型集成。
