CA6140车床用三级塔轮传动组件

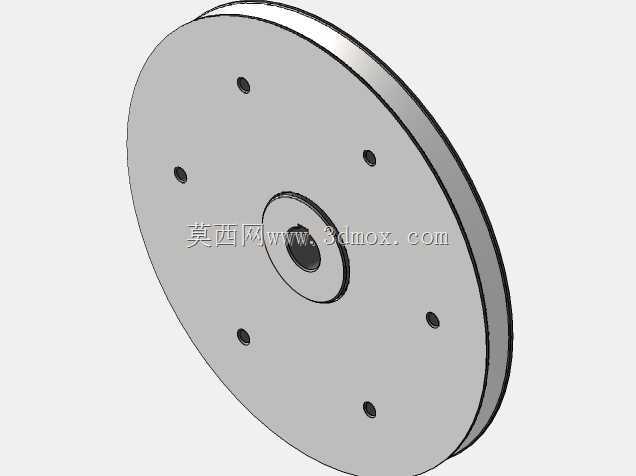

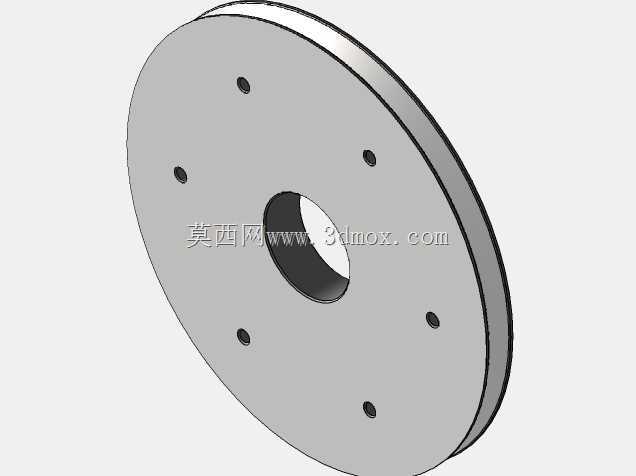

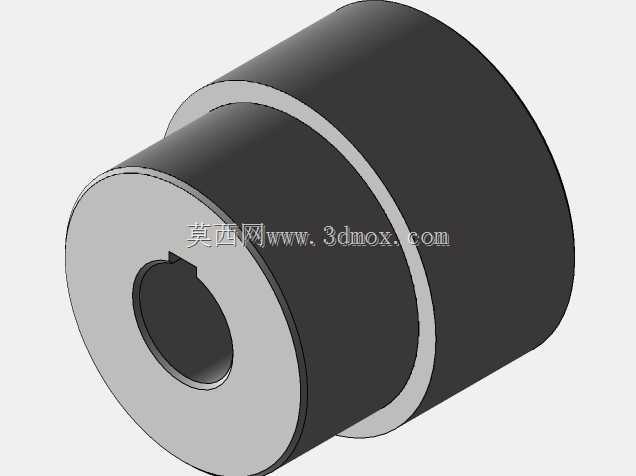

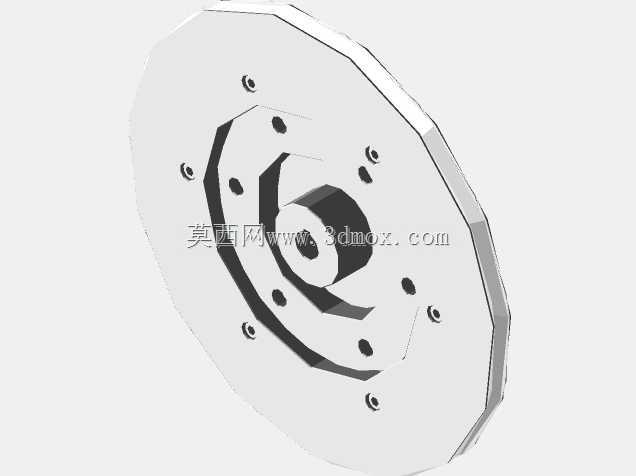

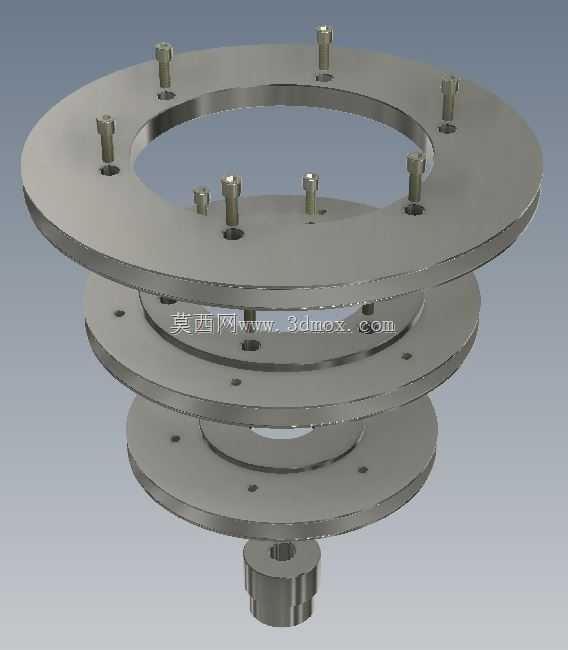

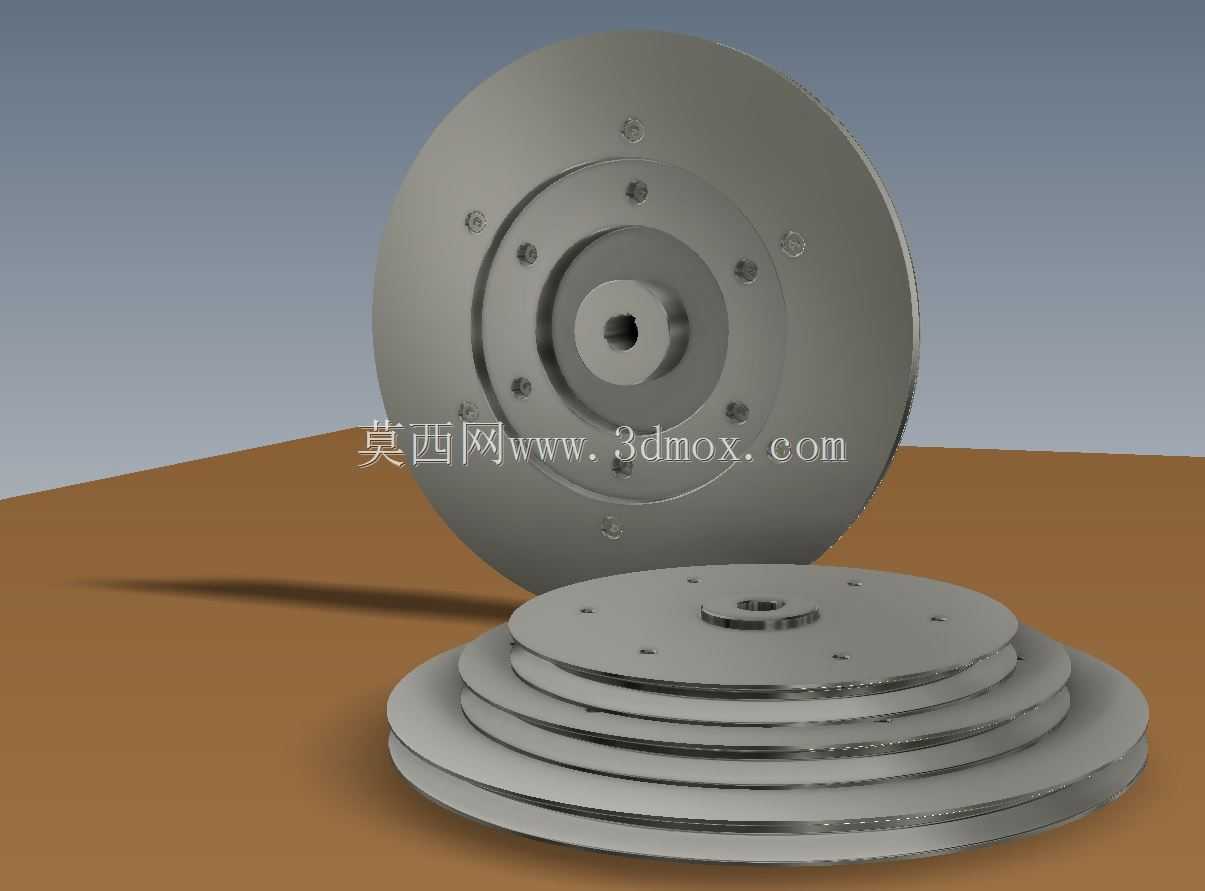

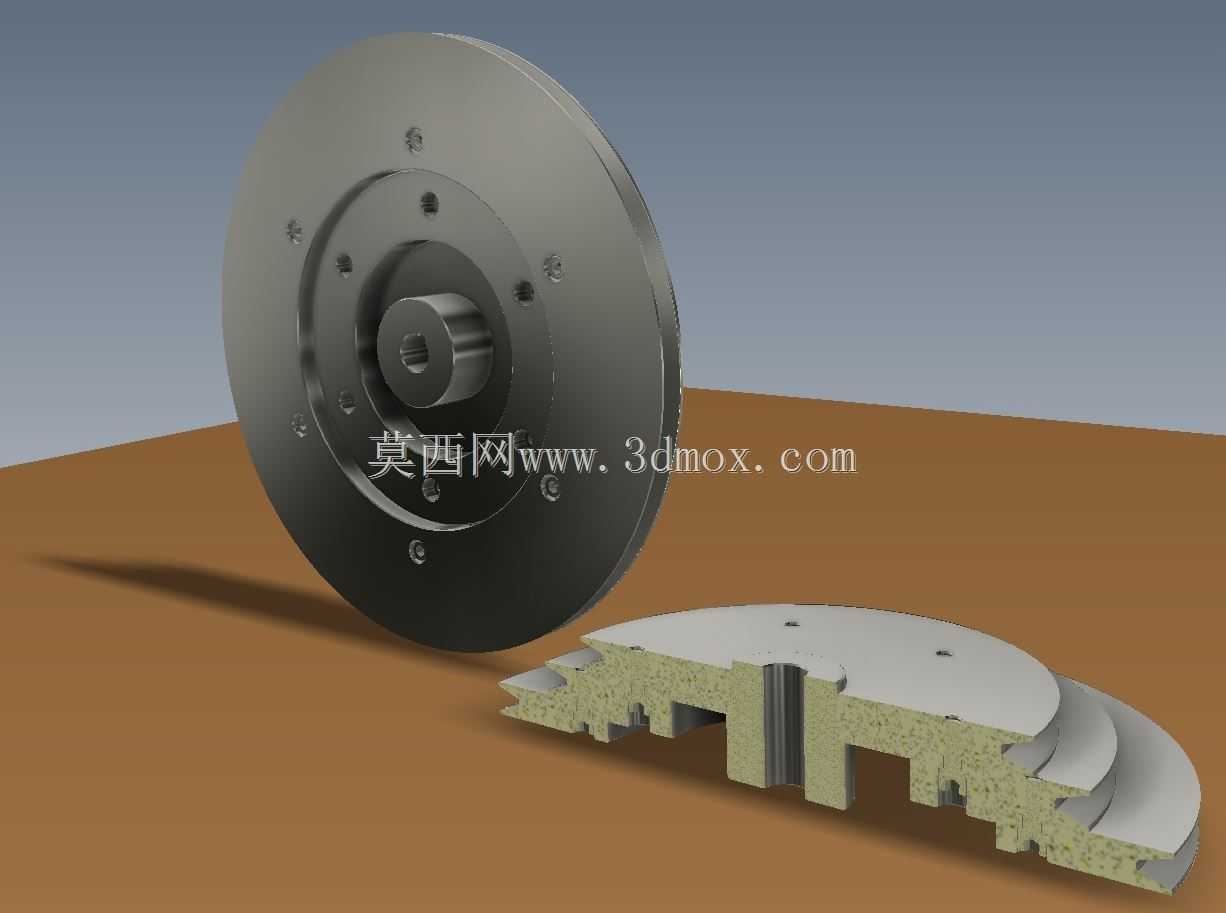

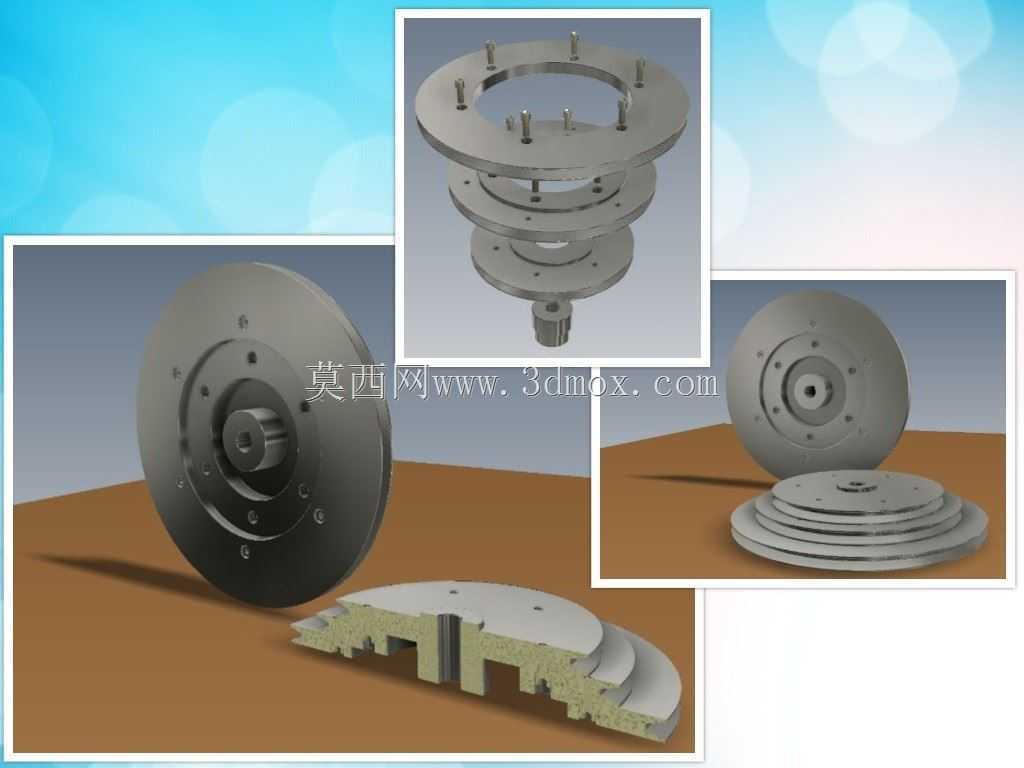

　　这套三级塔轮组件是为CA6140普通车床主轴箱传动系统适配的变速传动部件，主要承担电机与主轴之间的有级变速传动功能，通过V带与不同直径轮槽的配合，实现主轴多档转速输出，满足不同材质、不同工序的车削加工转速需求。在实际车床运行场景中，塔轮安装在床头箱输入轴端，与电机输出端的对应塔轮通过三角带连接，操作人员只需调整三角带的挂载轮槽档位，即可改变传动比，无需频繁调整齿轮啮合位置，适配低速重切削、高速精车等不同加工工况的转速要求。从结构设计来看，整套组件采用分层叠装式结构，三个不同节径的轮盘同轴布置，轮槽截面严格匹配标准A型三角带的楔角尺寸，保证带传动过程中接触面贴合均匀，减少打滑损耗；轮盘中心设计有标准轴孔与键槽，

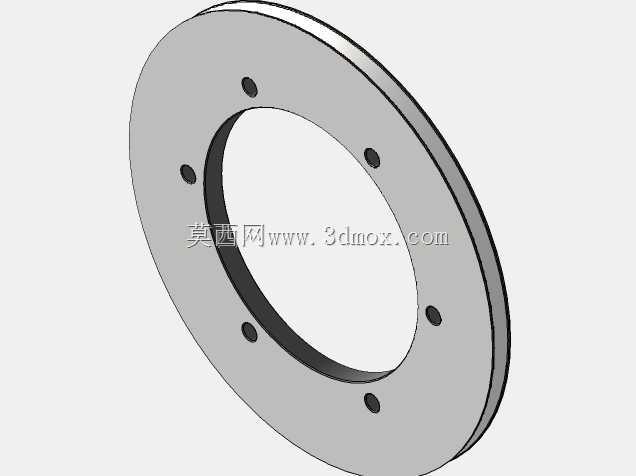

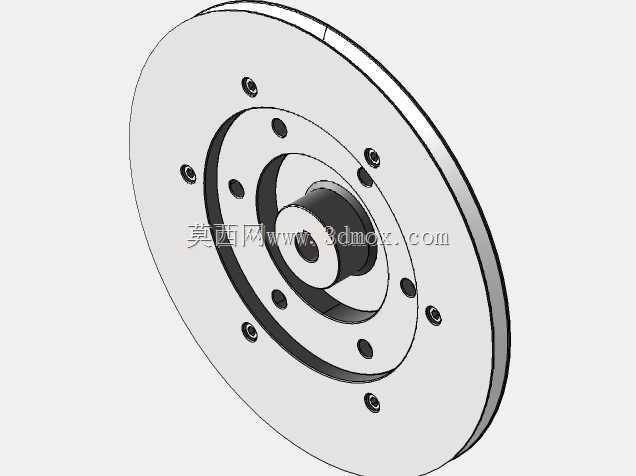

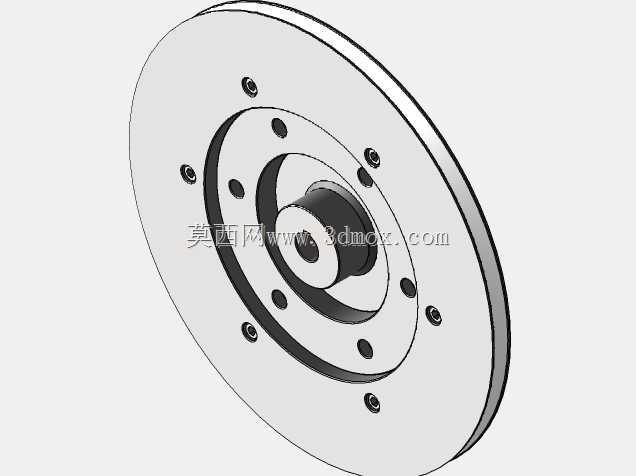

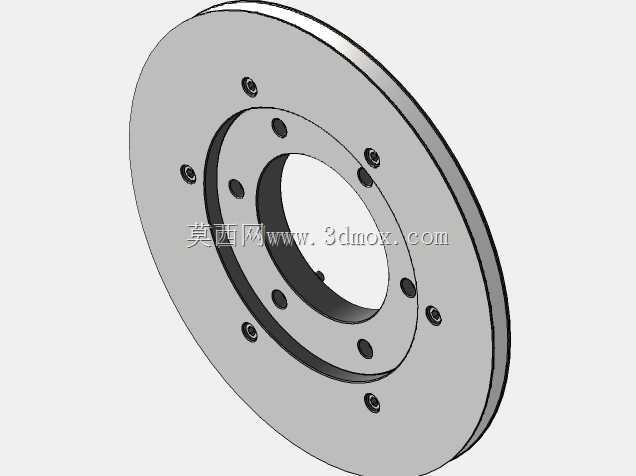

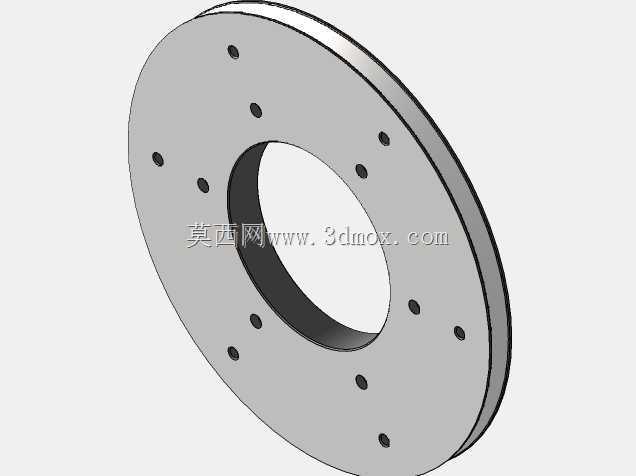

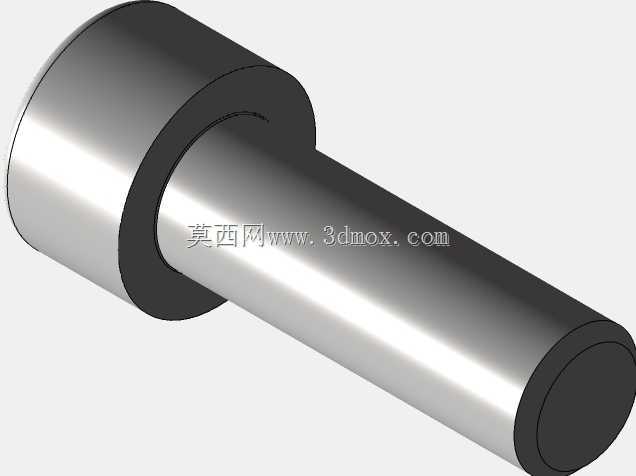

　　可直接与对应直径的传动轴通过平键实现周向固定，轮盘端面均匀布置的连接螺柱用于各层轮片的轴向锁紧，保证高速旋转时各层轮片无相对窜动，整体动平衡精度满足车床主轴传动的回转精度要求。设计过程中充分考虑了安装边界与维护便利性，轮组最大外圆尺寸适配CA6140车床床头箱的内部安装空间，轴向安装长度预留了带轮张紧调节的行程余量，无需额外改造箱体结构即可完成替换安装；各层轮片采用分体式加工后组装的结构，当某一层轮槽出现磨损时，可单独更换对应轮片，无需整体报废整套塔轮，降低设备维护成本。轮槽的加工精度严格控制径向圆跳动公差，避免带传动过程中出现皮带抖动、异响问题，轮盘表面做了防锈氧化处理，适应车间多油污、多切削液的工作环境，延长部件使用寿命。

　　在实际传动性能上，三级轮径的配比经过传动比验算，可覆盖CA6140车床常用的中低速加工转速区间，搭配原有的齿轮变速系统，可进一步拓展主轴的转速调节范围，满足盘类零件、轴类零件的外圆车削、端面车削、螺纹加工等不同工序的转速匹配需求。
