CA6140车床配套手动夹紧工装夹具

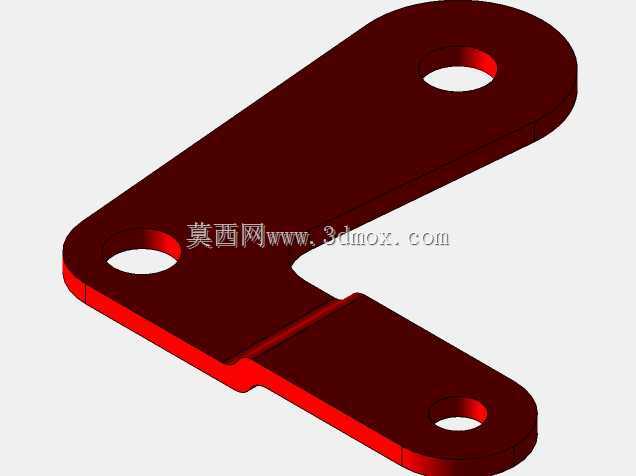

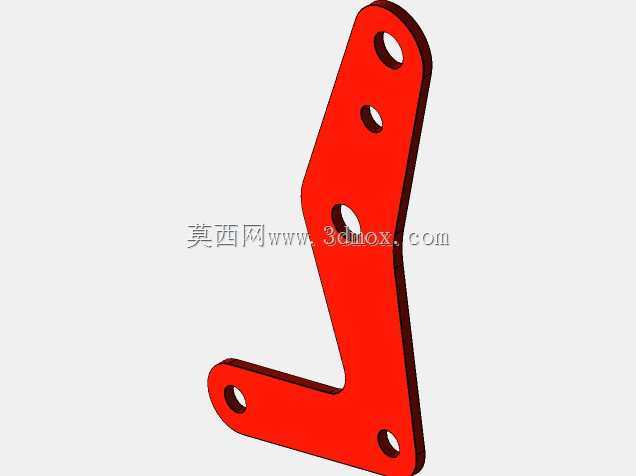

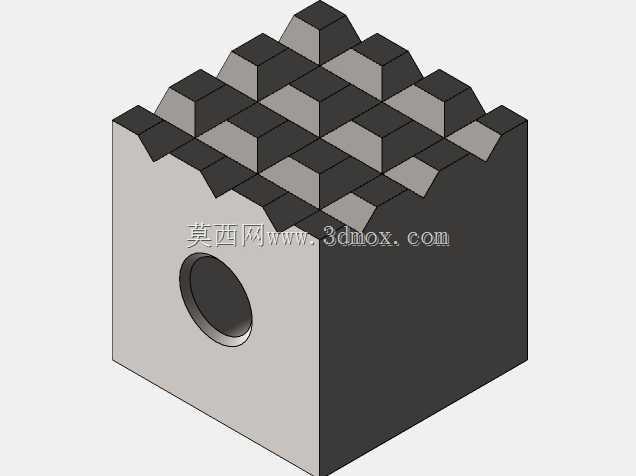

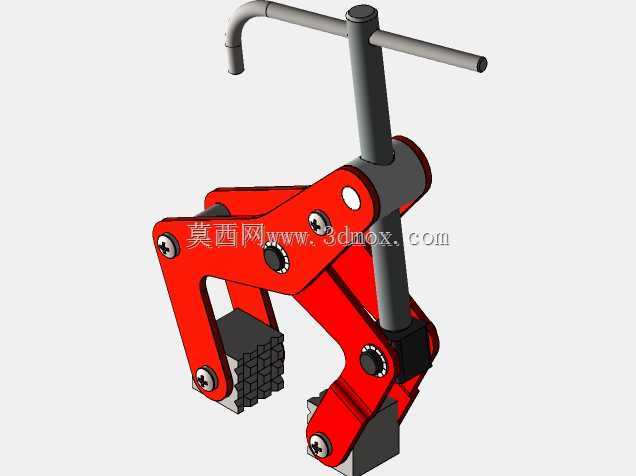

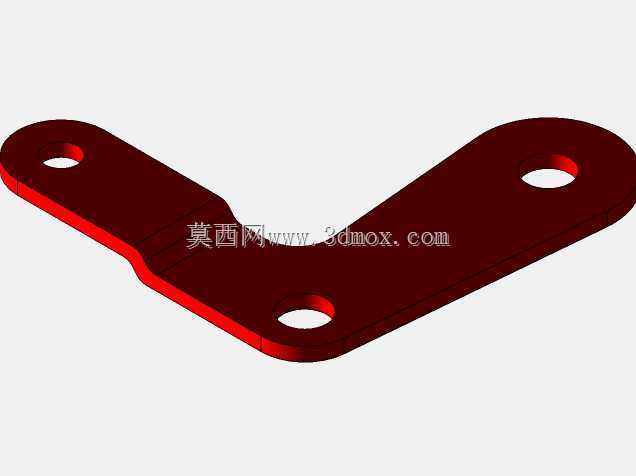

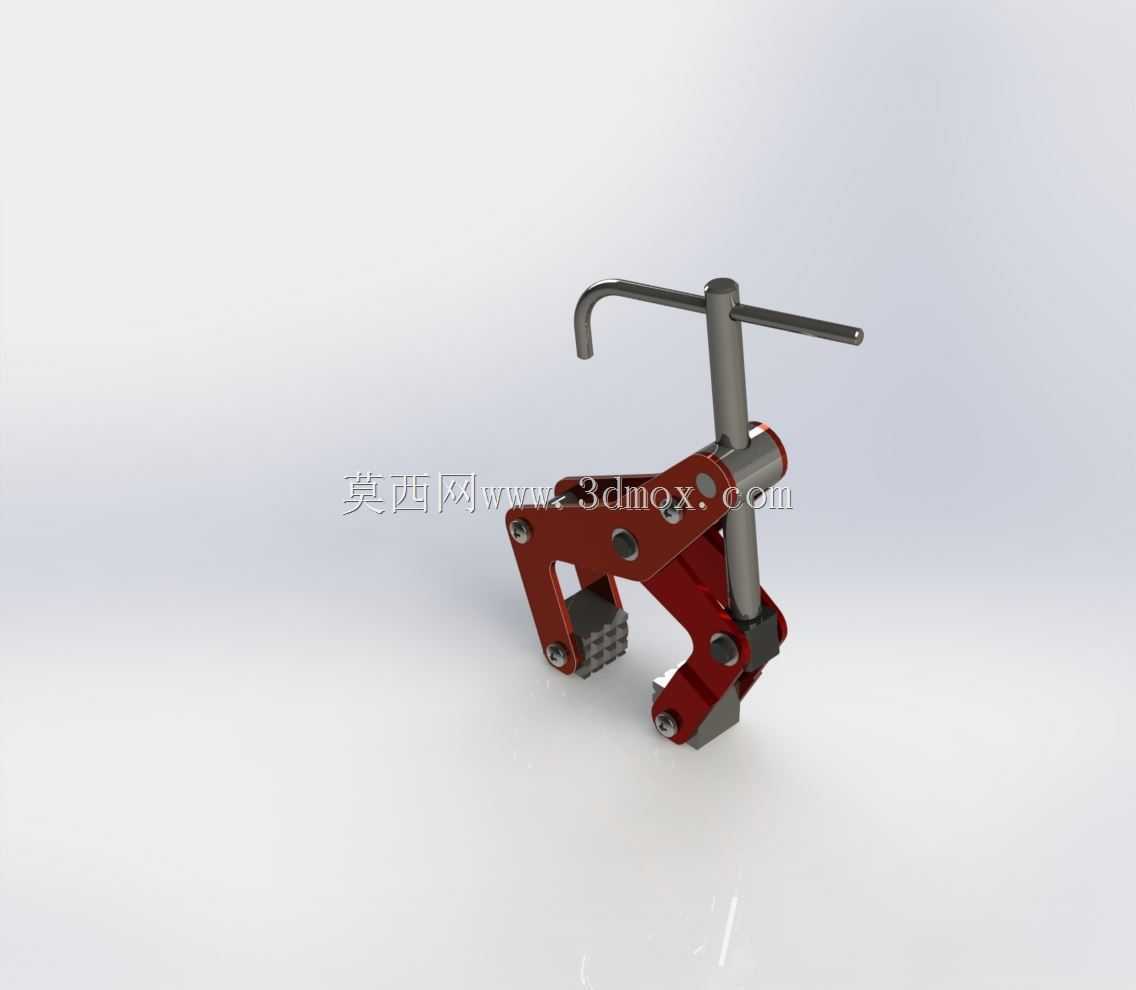

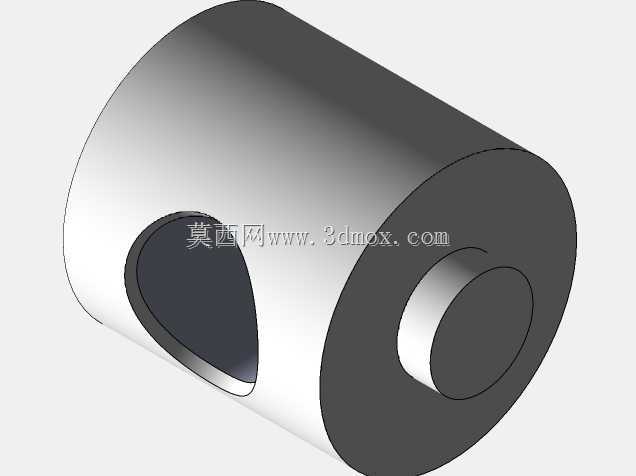

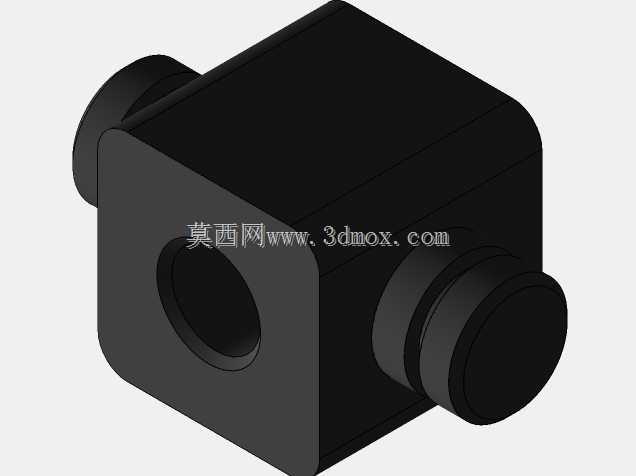

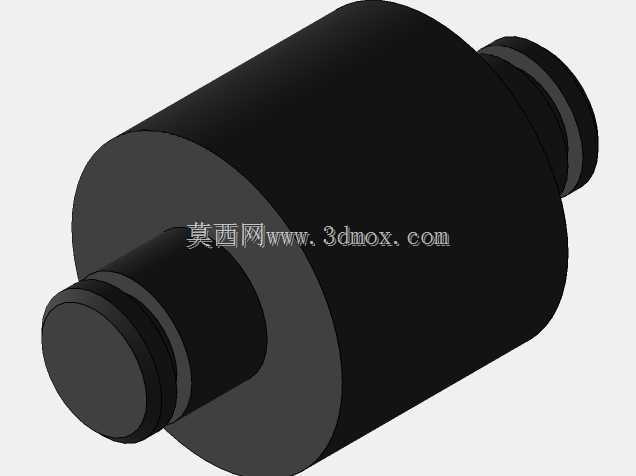

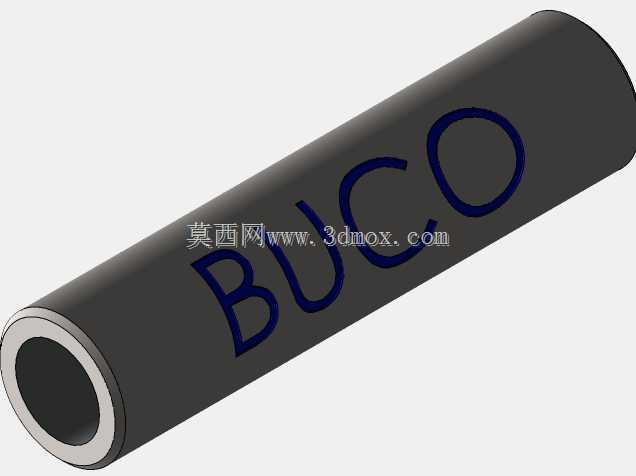

　　这款手动夹具主要适配CA6140普通车床的装夹作业场景，在小批量零件加工、异形件夹持、工序间临时固定等场景下，能够替代通用卡盘完成常规卡爪无法覆盖的夹持需求。从结构设计来看，整体采用铰接式连杆增力结构，通过顶部T型手柄的旋转动作带动竖向丝杆进给，驱动两侧夹臂绕铰接销轴同步收拢，夹头位置预留了可更换压块的安装位，可根据待加工工件的外形更换平压块、齿形压块或者V型压块，适配不同材质、不同轮廓工件的夹持需求，避免装夹过程中出现工件打滑或者压伤表面的问题。

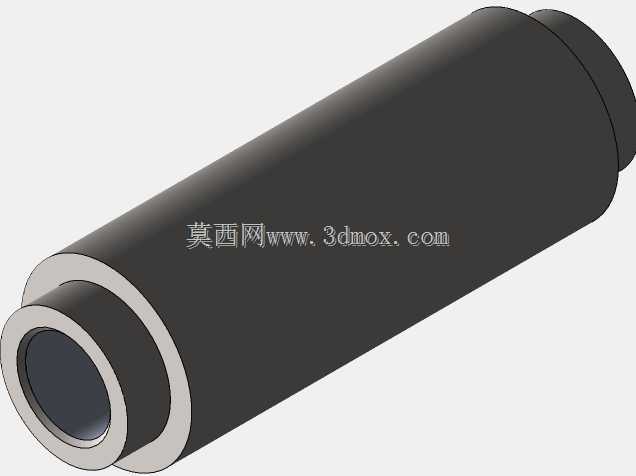

　　在实际加工场景中，这类手动夹具不需要外接气源、液压源，完全依靠手动操作即可完成夹紧与松脱动作，非常适合车床旁的零散工序加工、维修件单件加工、教学实训场景下的装夹演示，操作门槛低，新入职的机加工操作人员经过简单讲解即可熟练使用。夹臂部分采用高强度合金结构钢加工，铰接销轴位置做了淬火硬化处理，长期反复装夹也不会出现铰接位磨损松旷的问题，保证装夹的重复定位精度。竖向丝杆采用梯形螺纹设计，具备自锁特性，当夹紧力达到设定阈值后，即使加工过程中存在切削振动，夹臂也不会自行松脱，能够保障加工过程中的装夹可靠性，避免工件飞出的安全隐患。

　　从安装边界来看，这款夹具的底座预留了与CA6140车床中拖板T型槽匹配的安装螺栓孔位，不需要额外改造拖板结构即可完成固定，整体外形紧凑，安装后不会超出车床的最大加工回转直径范围，不会干涉刀架的正常走刀路径。夹臂的开合行程经过合理设计，最大张开距离能够覆盖常规小型轴类、套类、异形支架类零件的夹持需求，最小夹紧位置可以稳定夹持直径几毫米的小型工件，夹持力可以通过手柄的旋转圈数进行手动调节，针对薄壁类零件加工时，可以适当减小夹紧力，避免工件装夹变形，针对粗加工重载切削场景，可以加大手柄旋紧力矩，获得足够的夹紧力抵抗切削载荷。

　　在设计细节上，夹臂的受力点经过有限元校核，在最大夹紧力工况下，夹臂的变形量控制在微米级，不会因为结构变形导致装夹定位偏移。顶部的T型手柄做了圆角防滑处理，操作人员戴劳保手套操作时也不会出现打滑脱手的问题，手柄末端的弯钩结构可以在夹具闲置时悬挂收纳，避免车间现场摆放杂乱。整个夹具的可拆卸结构设计，日常维护时只需要定期在铰接位、丝杆螺纹位置加注润滑脂，即可长期保持操作顺畅，不需要复杂的维护保养流程，非常适合生产现场的粗放使用环境。
