多工位塑料线绕组成型加工绕线设备

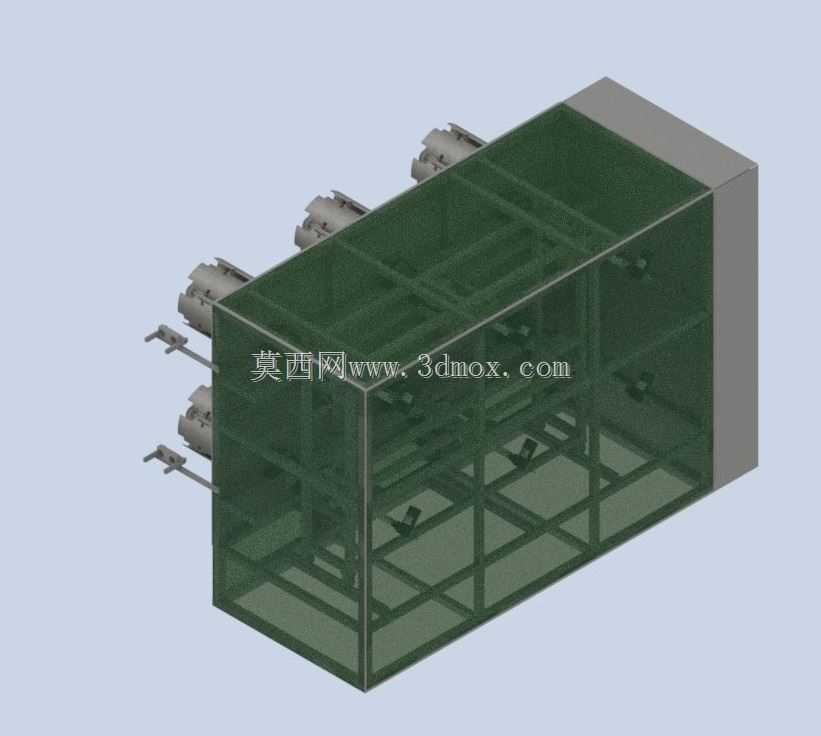

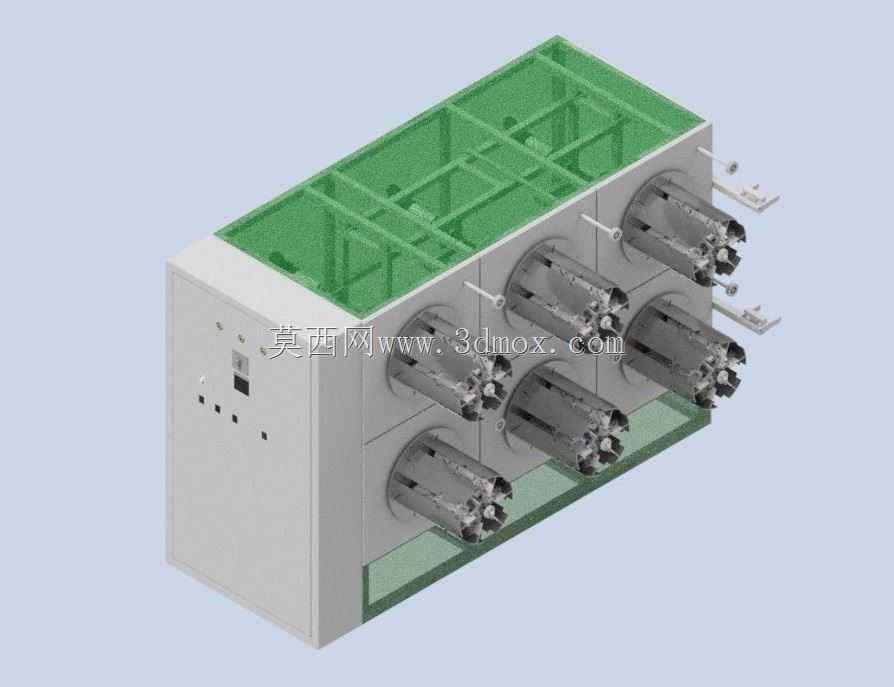

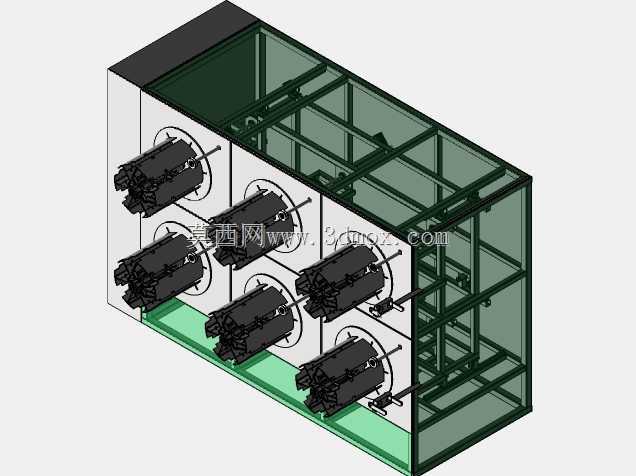

　　这款绕线设备主要面向塑料绝缘线材的绕组批量绕制场景，常见于电子元器件、小型电机定子、特种线缆组件的生产加工环节，可适配不同线径的塑料包覆线材完成规整绕卷作业，替代传统单工位人工绕线的低效模式，适配中小批量多规格绕组的柔性生产需求。设备采用框架式方箱主体结构，底部预留型材安装基座，可直接通过膨胀螺栓固定于车间硬化地面，整体安装边界控制在长2.4米、宽1.2米、高1.8米区间内，无需额外开挖地基，适配常规车间的设备排布间距要求，侧面预留维护检修门，日常维护时无需拆解主体外壳即可完成内部传动组件的检修调整。设备正面横向排布六个独立绕线工位，每个工位配备独立的涨紧夹持机构与线材导向臂，可同步完成六组同规格绕组的绕制作业，

　　也可根据生产需求单独启停任意工位，适配小批量多批次的灵活排产需求；每个工位的夹持头可快速更换适配不同内径的绕组骨架，换型时间控制在十分钟以内，夹持端自带扭矩反馈模块，绕制过程中可根据线材张力实时调整转速，避免塑料包覆层被拉扯变形或出现排线松散错位的问题。顶部的开放式框架区域预留了走线与防护安装位，可根据生产需求加装透明亚克力防护挡板，避免绕制过程中线材崩断甩出造成安全隐患，框架内部预留了传动系统的安装空间，采用集中传动配合独立离合器的结构，既保证多工位同步运行时的转速一致性，也可实现单工位的独立控制。设备操作面板集中布置在正面左侧区域，集成了转速调节、圈数设定、工位启停等实体按键，操作人员无需复杂培训即可快速上手，

　　面板下方预留了散热孔阵列，配合内部的轴流散热风扇，可保证长时间连续运行时电控元件的温度处于合理区间。从设计逻辑上，这款设备优先考虑了生产场景的实用性，没有冗余的装饰结构，所有外露部件均采用圆角过渡处理，避免操作人员上下料时被尖锐边角磕碰，工位之间预留了足够的操作空间，单人即可完成所有工位的上下料作业，无需额外配置辅助人员；底部的支撑脚可调节水平度，适配地面存在轻微高差的车间安装环境，无需额外垫设调整垫片。设备的绕线主轴采用高精度轴承支撑，径向跳动量控制在0.02毫米以内，保证绕制完成的绕组端面平整，排线间隙均匀，可直接进入下一道浸漆或装配工序，无需额外进行整形处理，有效缩短产品的生产流转周期。
