4mm面板安装红黑香蕉母插座结构

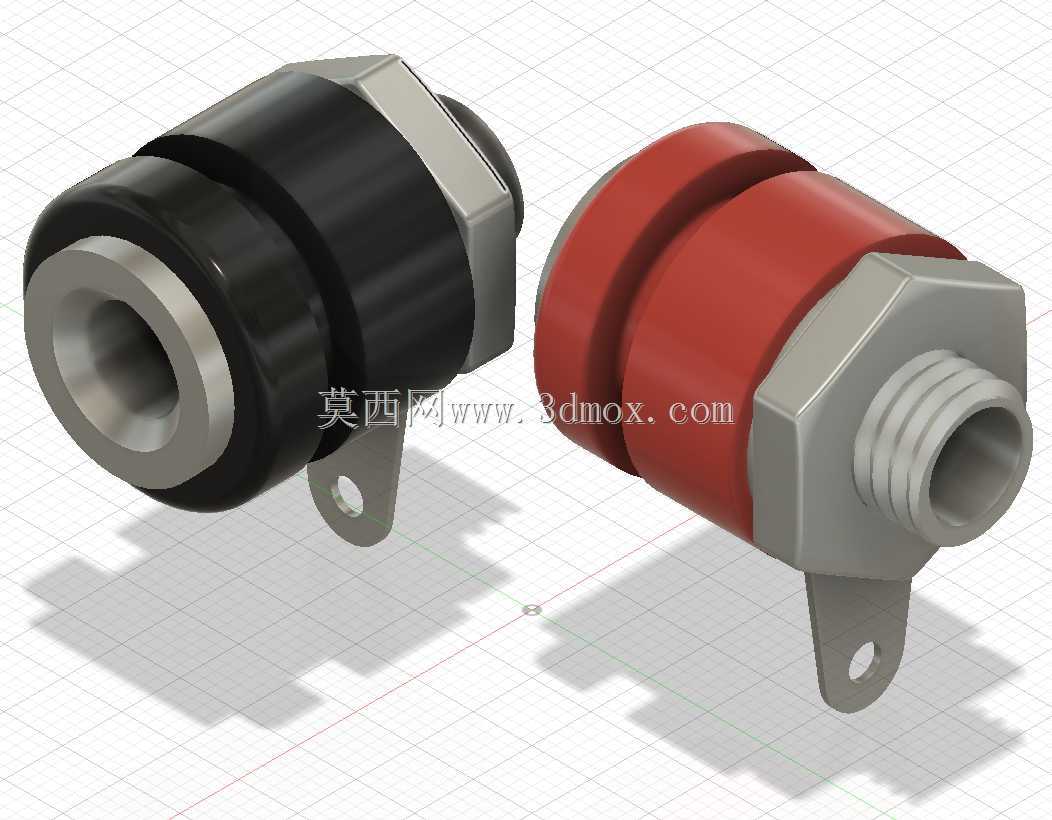

　　这类4mm规格的面板安装型香蕉母座，是电子测试设备、功放接线端、教学实验台、低压配电测试回路里极为常用的接插部件，日常选型中经常会碰到安装孔位匹配、绝缘耐压、接线牢固度的实际问题，建模时需要把实际装配的所有边界条件都考虑到位，不能只做外观造型。从实际使用场景来看，红黑分色的设计是行业通用的极性标识规范，红色对应有源或正极接线端，黑色对应无源或负极接线端，能大幅降低现场接线的错接概率，在多回路测试台、功放输出面板、直流电源输出端这类需要频繁插拔接线的场景里，这种分色设计的识别效率远高于印刷标识，长期使用也不会因为磨损出现标识不清的问题。结构设计上，主体采用金属嵌件加绝缘外壳的组合结构，金属接触部分采用带弹性收口的插孔结构，

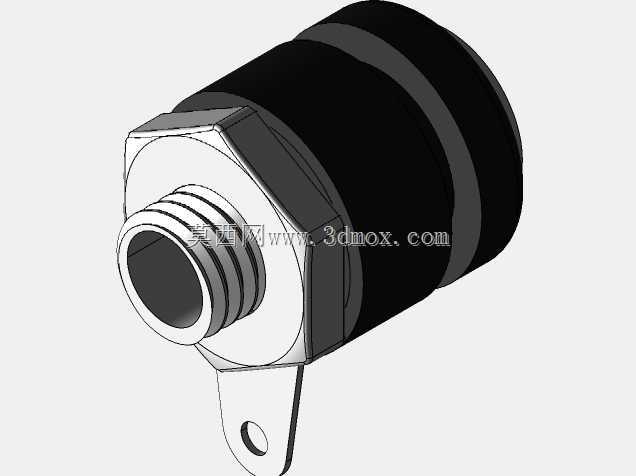

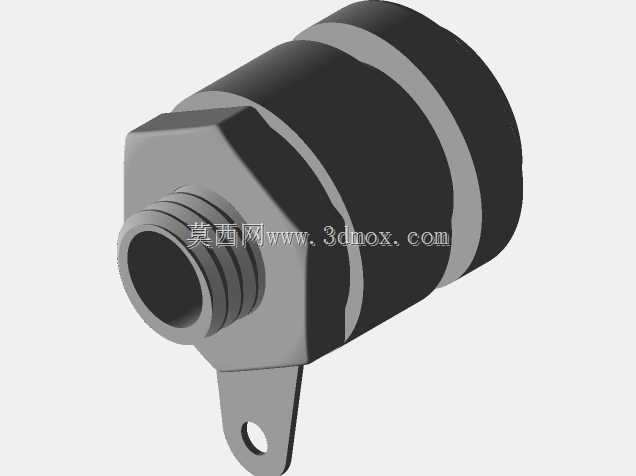

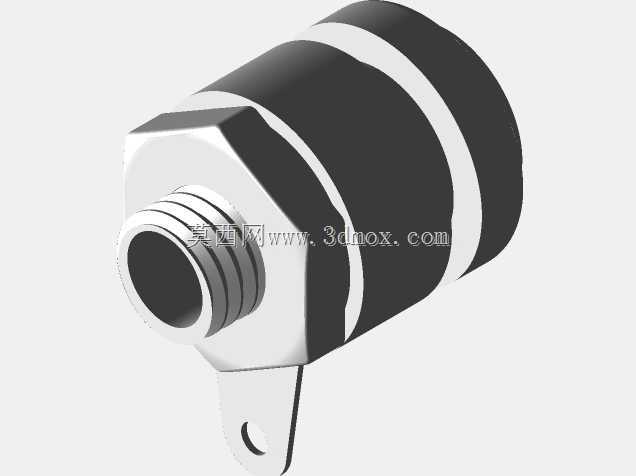

　　能和标准4mm香蕉插头形成足够的接触抱紧力，避免大电流通过时因为接触电阻过大出现发热问题，尾部带焊片接线端，既可以直接焊接导线，也能配合接线端子实现压接固定，适配不同的装配工艺需求。安装固定部分采用外螺纹加六角定位台的结构，六角台的作用是在面板后侧卡入安装孔后，拧紧锁紧螺母时不会跟转，装配时不需要在面板后侧额外预留扳手空间，只需要从面板正面操作就能完成固定，对薄面板、塑料面板的适配性很好。尺寸边界上，这款插座的螺纹直径约5.7mm，适配直径6mm左右的面板安装开孔，螺纹段长度5mm，适合厚度在1-4mm的面板安装，插座本体露出面板的直径为11mm，整体轴向长度15mm，排布多个同类型插座时，相邻孔位的中心距建议留足15mm以上，

　　避免绝缘外壳之间出现干涉，同时保证插拔操作时有足够的手指操作空间。绝缘外壳采用多段凸缘的结构设计，一方面增加了外壳的爬电距离，提升不同极性端子之间的绝缘耐压性能，另一方面凸缘结构也能增强绝缘外壳和金属嵌件之间的结合力，长期插拔受力时不会出现金属嵌件和绝缘外壳松脱的问题。建模过程中需要特别注意插孔内的弹性接触结构细节，以及六角定位台和安装面板的贴合面公差，还有尾部焊片的安装角度，要保证焊片的接线方向和面板平面平行，方便焊接操作时导线的走线固定，不会因为焊片角度歪斜导致导线贴到面板或者相邻端子上。这类接插件虽然属于小尺寸五金配件，但在测试设备、音频设备里的用量很大，建模时把安装边界、配合公差做准确，能直接给后续的面板开孔设计、整机排布提供准确的参考，避免实际装配时出现孔位不匹配、端子干涉、接线空间不足的问题。
