5mm行程DPDT六端子垂直拨动滑动开关

　　这类垂直安装的DPDT滑动开关，常被用在小型手持测试设备、桌面工控模块、消费类电子控制板的回路切换场景中，核心作用是通过拨柄的滑动动作，同步完成两组独立回路的通断状态切换，相比侧拨式开关，垂直结构的拨柄操作方向与PCB板面垂直，更适合面板外露式的操作布局，用户在设备外壳外侧就能直接完成档位切换操作，不需要额外设计传动拨杆结构。

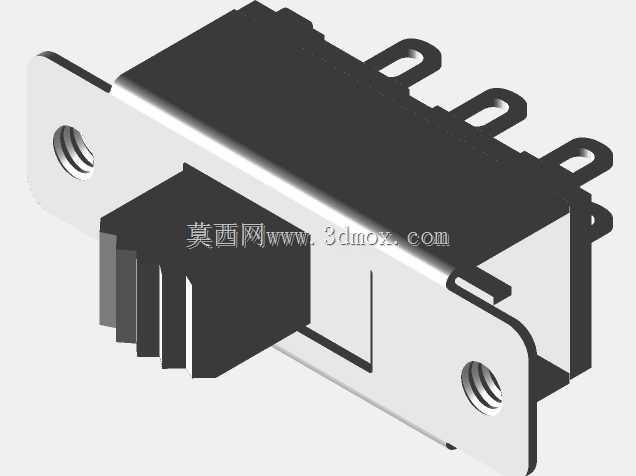

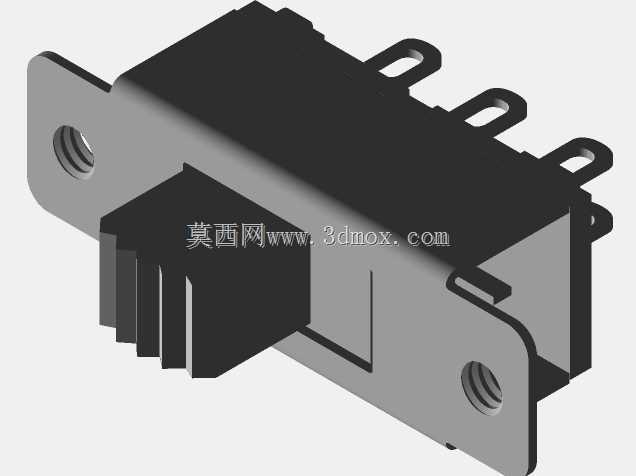

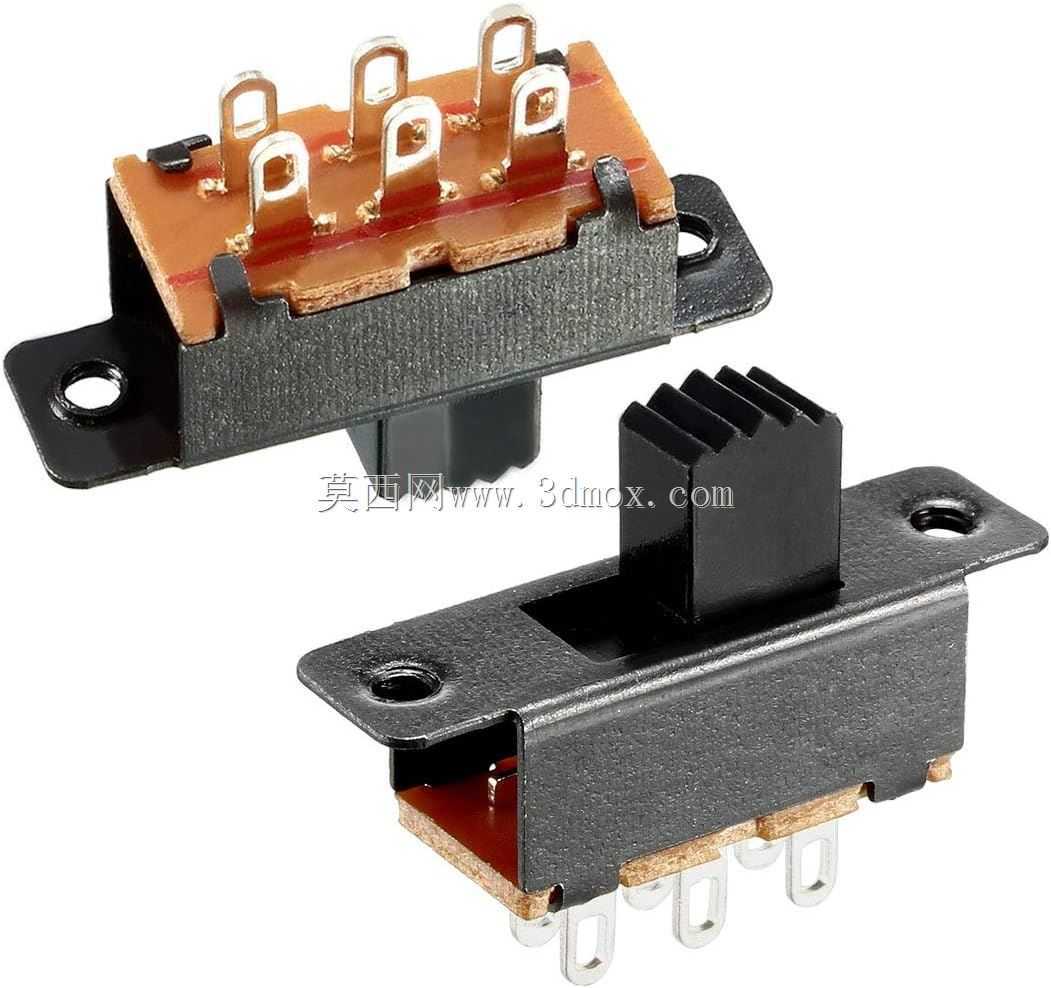

　　从结构设计逻辑来看，这款开关采用带安装耳的基座设计，两侧延伸的固定耳上预留了螺丝安装孔，可直接通过2-56规格的螺丝将开关本体固定在PCB或者设备内的安装支架上，避免波峰焊或者长期操作后开关本体出现偏移松脱的问题。开关底部的六个接线端子采用弯脚插装设计，适配常规厚度的FR-4电路板通孔焊接工艺，端子排布间距符合通用PCB设计的安全间距要求，焊接后引脚与焊盘的结合强度足以承受日常拨动操作带来的应力，不会轻易出现脱焊、引脚断裂的问题。

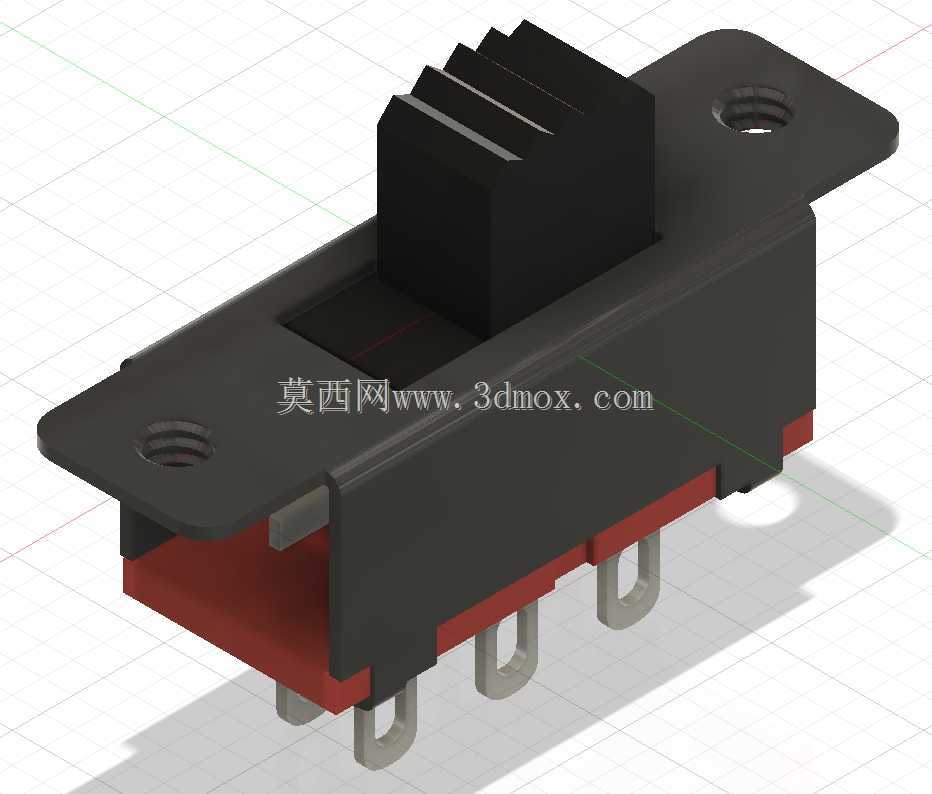

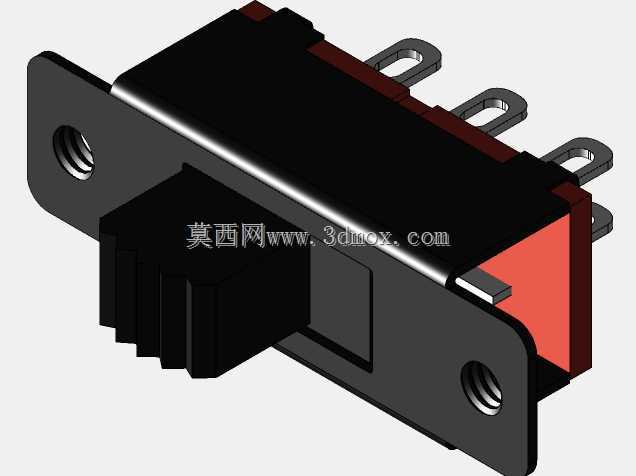

　　尺寸边界上，开关本体的主体长宽高控制在15.6mm×7.6mm×7mm区间，安装固定耳的跨度刚好适配小尺寸控制板的预留空间，拨柄的滑动行程为5mm，拨动手感带有清晰的档位锁止反馈，操作人员不需要观察指示灯，仅凭触感就能确认是否切换到目标档位，拨柄顶部的防滑齿结构也能避免操作时手指打滑。基座部分采用黑色绝缘工程塑料材质，底部与端子接触的位置设置红色绝缘隔层，将两组独立回路的导电部件完全隔离，避免相邻端子之间出现爬电、短路的风险，绝缘防护等级满足常规室内电子设备的使用要求，可适应常见的温湿度工作环境。

　　在选型适配阶段，结构工程师需要注意，这款开关的安装孔间距为0.75英寸，绘制PCB封装时要严格对应端子的坐标位置，同时预留出拨柄滑动的安全空间，避免周边过高的元器件干涉拨柄的滑动行程；面板开孔尺寸要匹配拨柄的外露尺寸，保证拨柄活动时不会和面板开孔边缘发生摩擦。开关的触点采用锁存式结构，切换到对应档位后会保持稳定的接触状态，不会因为设备的常规振动出现档位跳变的问题，六端子的设计刚好对应DPDT双刀双掷的接线需求，可同时控制两路独立信号或者电源回路，不需要额外并联开关来扩展回路数量，能有效简化控制板的布线布局，减少板上占用的空间。
