槽型光电测速限位传感模块结构

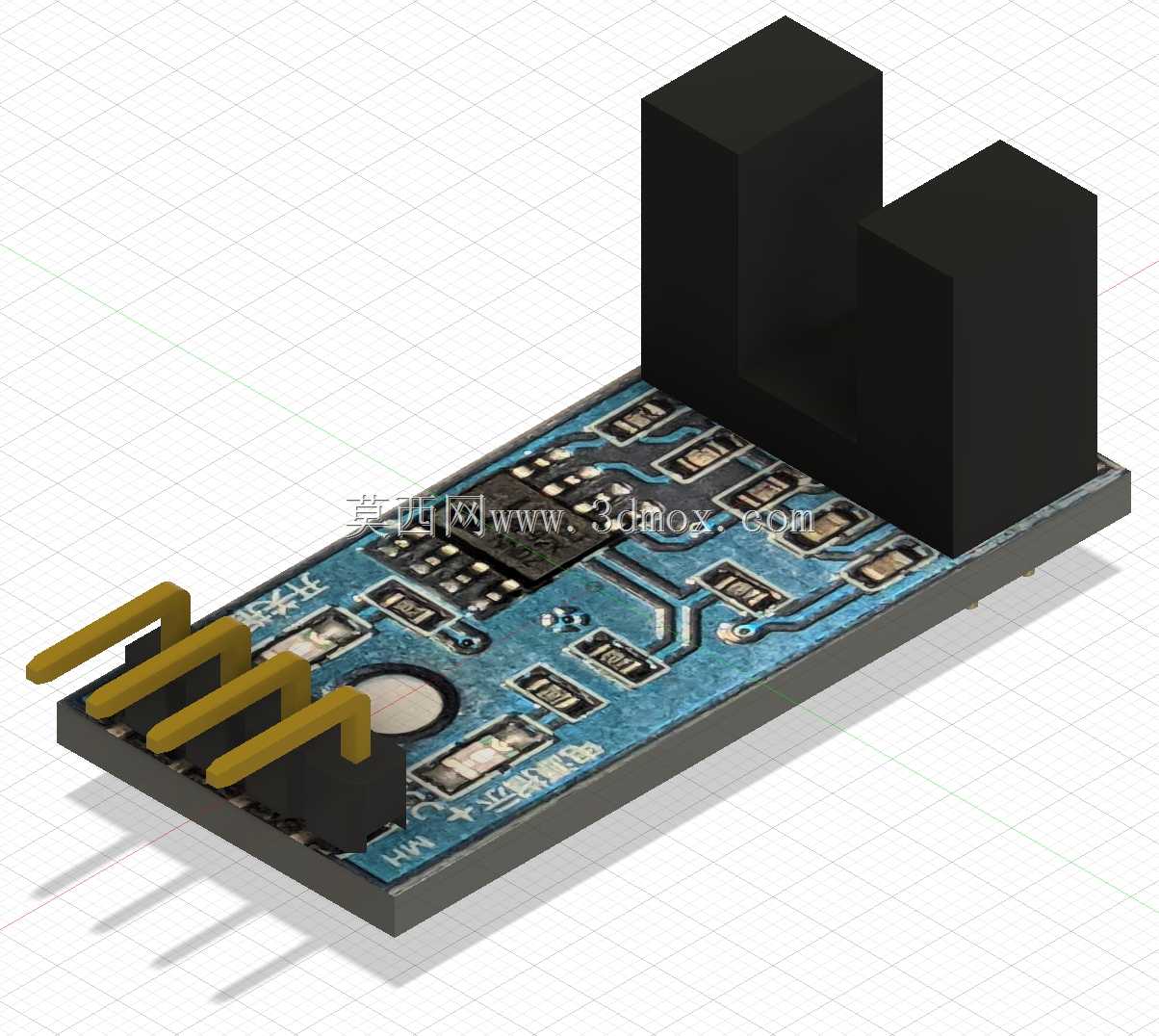

　　这套槽型光电传感模块的三维结构，围绕非接触式通断检测这一核心需求展开，实物由U型对射光耦本体、信号调理PCB、直插排针与板载比较器电路共同组成，在自动化小设备、创客开发平台、教学实验台以及低速转轴测速场景中使用频率很高。建模时先从安装边界入手：模块顶端的黑色U型光耦壳体留出固定宽度的检测槽，槽体两侧分别封装红外发射管与接收管，当被测遮挡片从槽口中间穿过时，红外光路被切断，接收端电平发生跳变，后端电路即可捕捉到一次脉冲信号。实际项目里这类结构常配合带均匀齿槽的编码盘使用，转轴每转过一个齿或一个缺口，传感器输出一个脉冲，控制器按单位时间脉冲数换算转速，也可直接用于运动机构的原点回归、行程限位、工件到位判断。

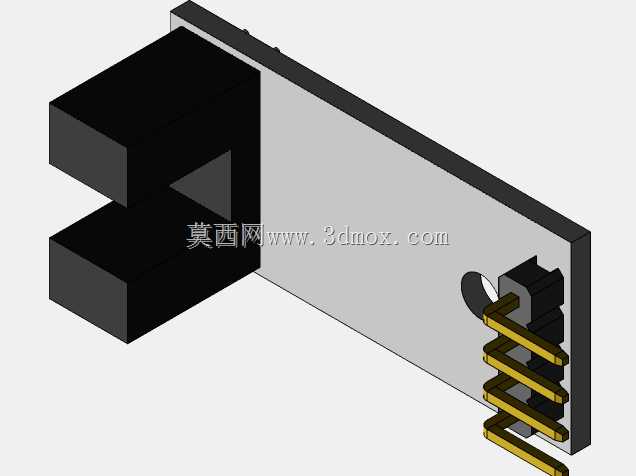

　　PCB部分按照实物布线关系还原，板面上布置比较器芯片、贴片电阻电容、状态指示元件与可调电位器，比较器负责把光耦接收管的模拟光强变化整形成干净的数字方波，避免环境光波动或遮挡片边缘抖动造成误触发；三个镀金排针沿板边平行伸出，分别对应电源、地与信号输出，针距按标准2.54mm直插接插件设定，可直接插在面包板或控制板排母上，接线时不需要额外转接。外形尺寸方面，U型光耦壳体高度明显高于电路板，槽口朝向模块顶端，电路板向排针侧延伸，整体占用空间窄长，安装时只需保证遮挡片能自由进入槽体中部，不触碰两侧光学窗口；遮挡片厚度要小于槽宽，运动轨迹需与槽口平面垂直，侧向窜动量不能大到擦碰壳体。建模过程中对黑色光耦外壳做了分体块状表达，

　　清晰呈现发射端与接收端的对位关系，电路板上的丝印、焊盘与元件高度均按实物比例排布，排针保留插装后的伸出长度，便于在整机布局中检查与周边线束、支架的干涉。这类传感器属于数字量输入器件，输出信号可直接接入控制器IO口，响应速度快、没有机械触点磨损，适合反复触发的计数与测速工位；结构设计上把光学检测区与电路调理区集成在同一块小板上，用户只需用螺钉或卡扣固定PCB，再将运动遮挡件对准槽口即可完成装配，省去自行搭建发射接收电路的工作量。
