五十吨级游艇搬运移动式升降设备

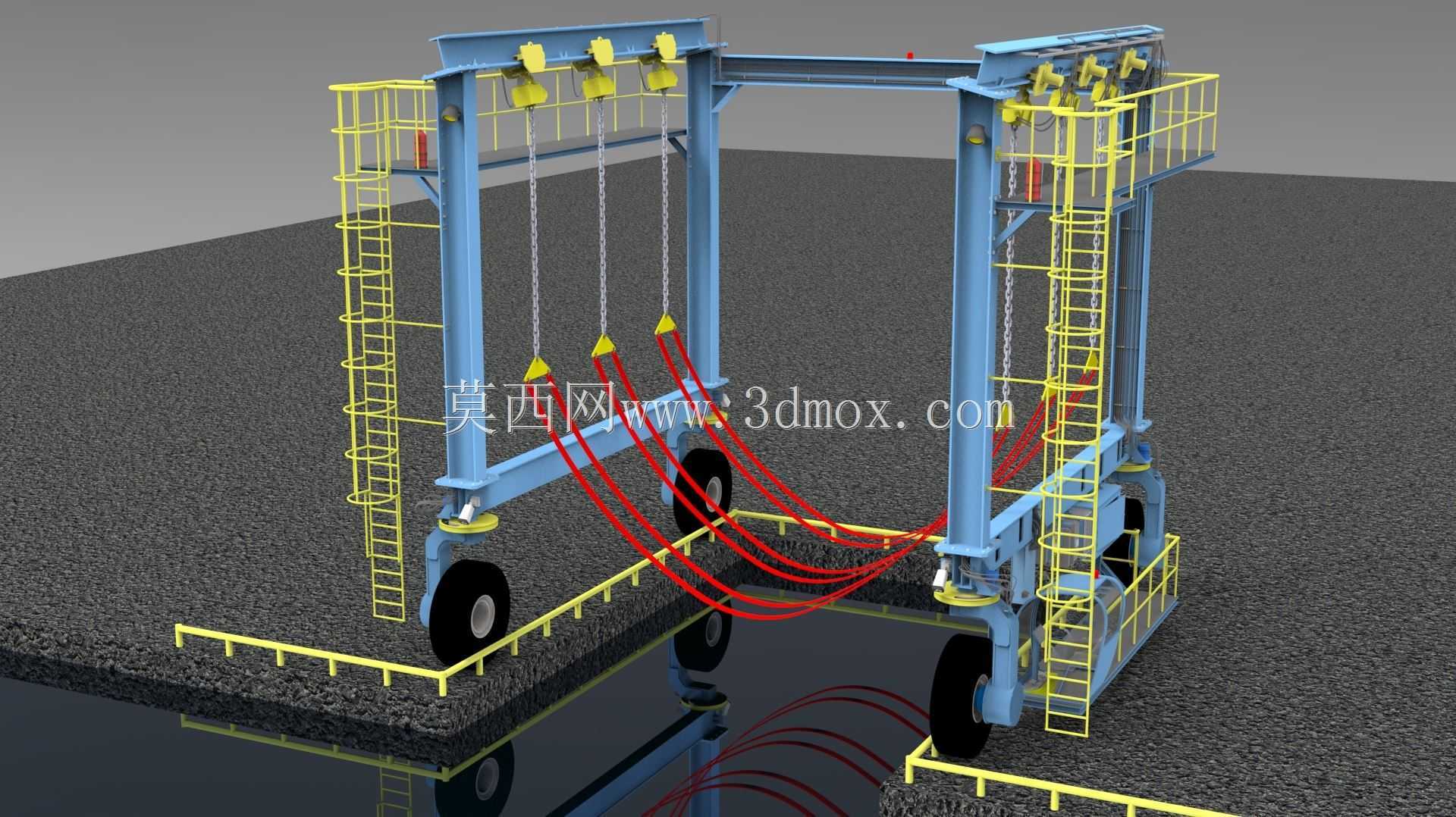

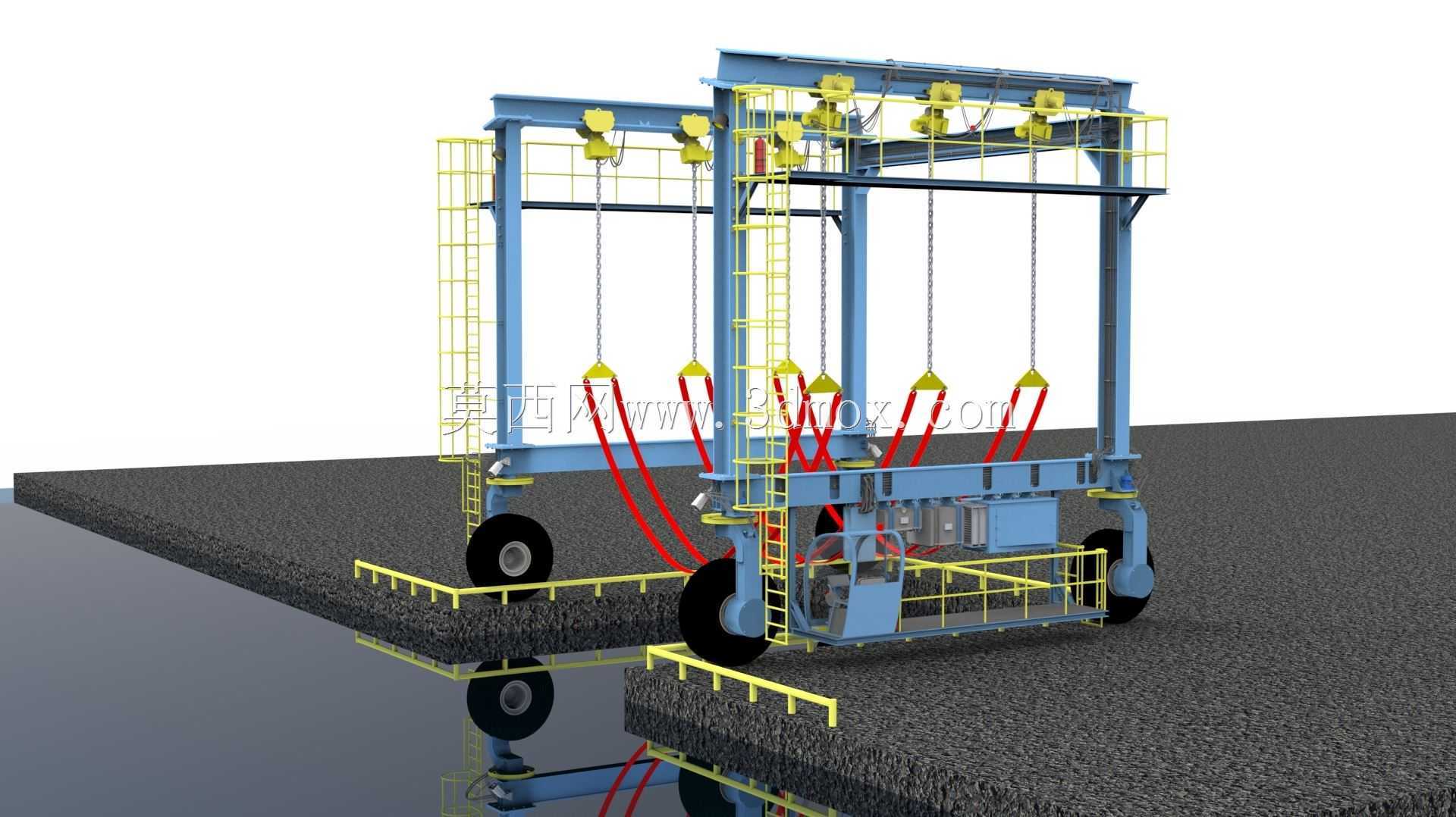

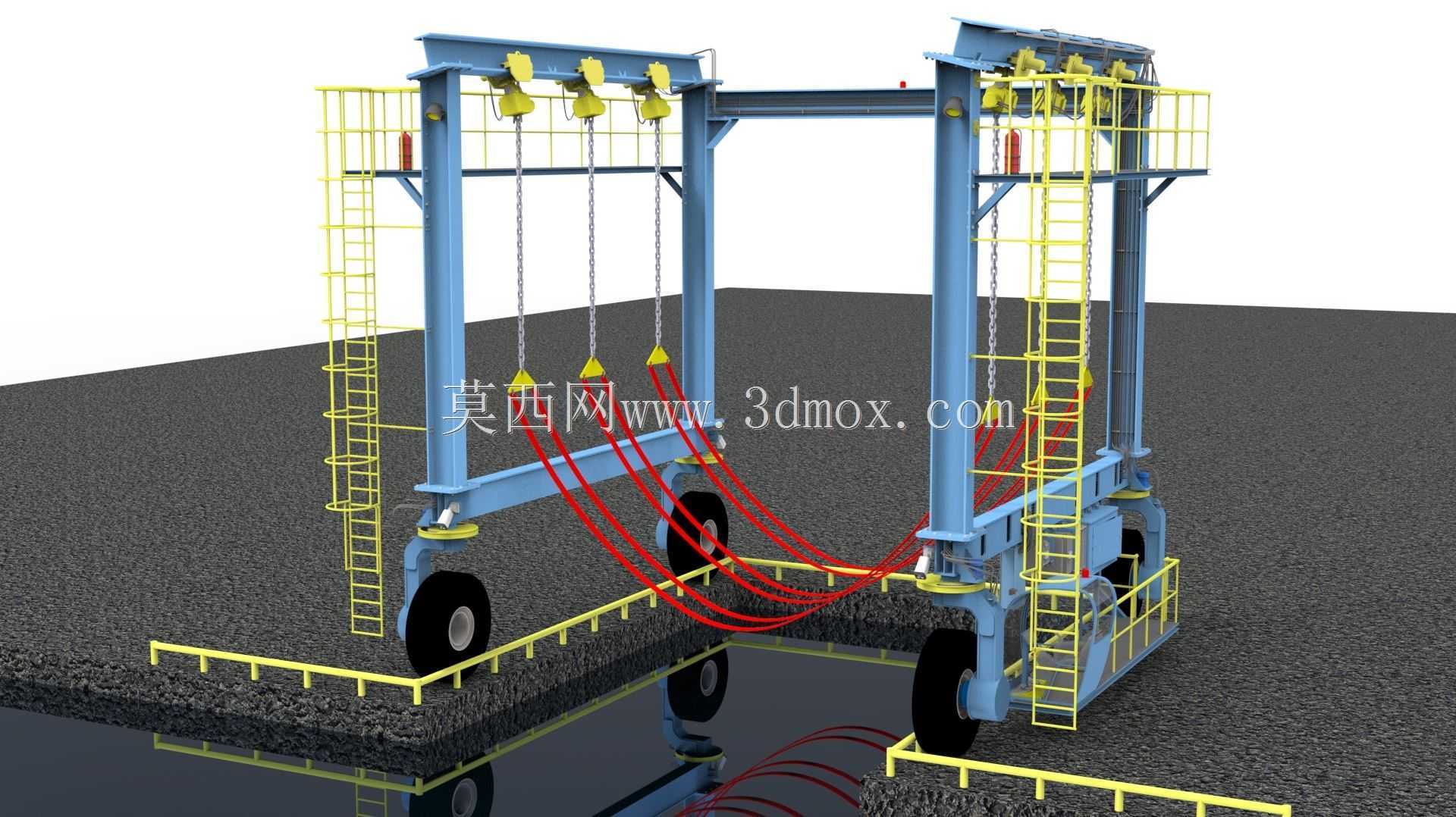

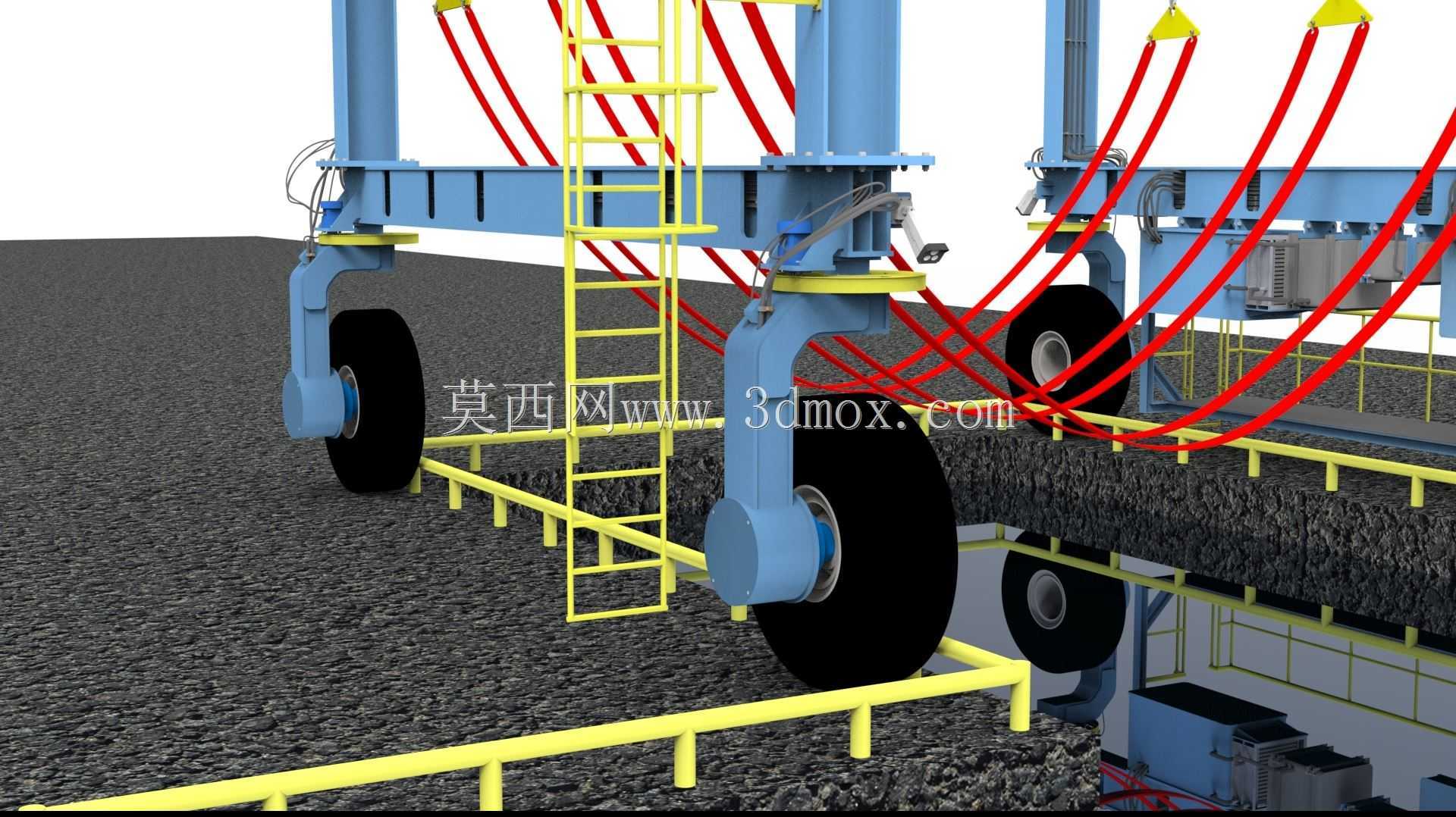

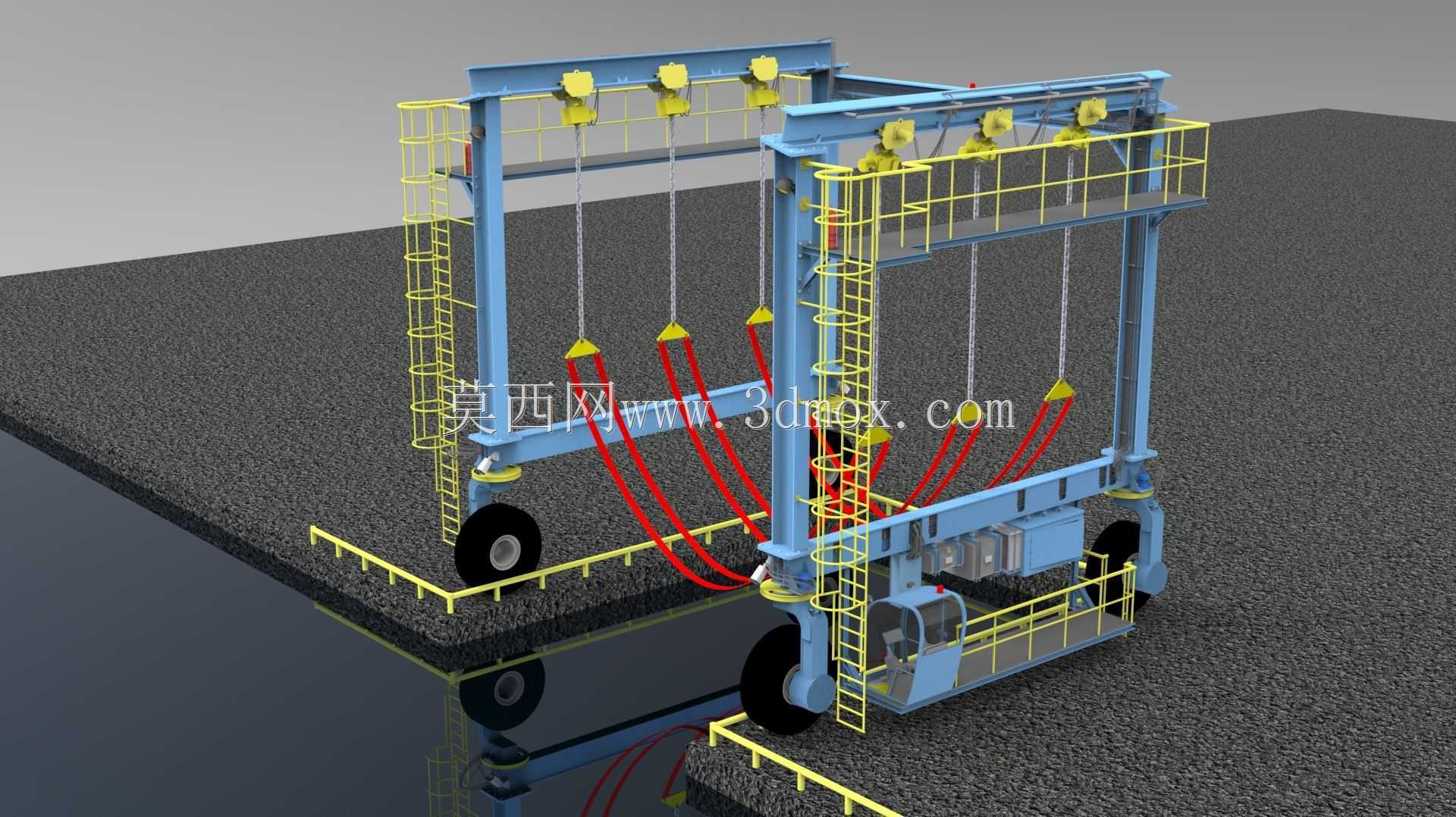

　　该设备主要面向游艇制造厂区、内河游艇码头、船舶修造场地的短距离重载转运场景，解决中小型船舶在陆地工位与下水坡道间的转运痛点，替代传统固定龙门吊无法灵活转场、轨道铺设成本高的问题，适配50吨级中小型游艇、作业艇的陆地移位、工位周转、下水辅助作业需求。设备整体采用轮胎式走行结构，无需预设固定轨道，可在硬化铺装的厂区、码头场地内自由转向移动，走行轮组采用大承载实心橡胶轮胎，单轮额定承载匹配整机满载工况下的载荷分布，轮压控制在场地硬化层允许的承载范围内，避免对厂区环氧地坪、码头铺装层造成压损。主体承载框架采用双立柱门架结构，两侧立柱通过顶部端梁刚性连接形成稳定的门型承载结构，立柱截面采用箱型焊接结构，内部设置横向加劲肋，

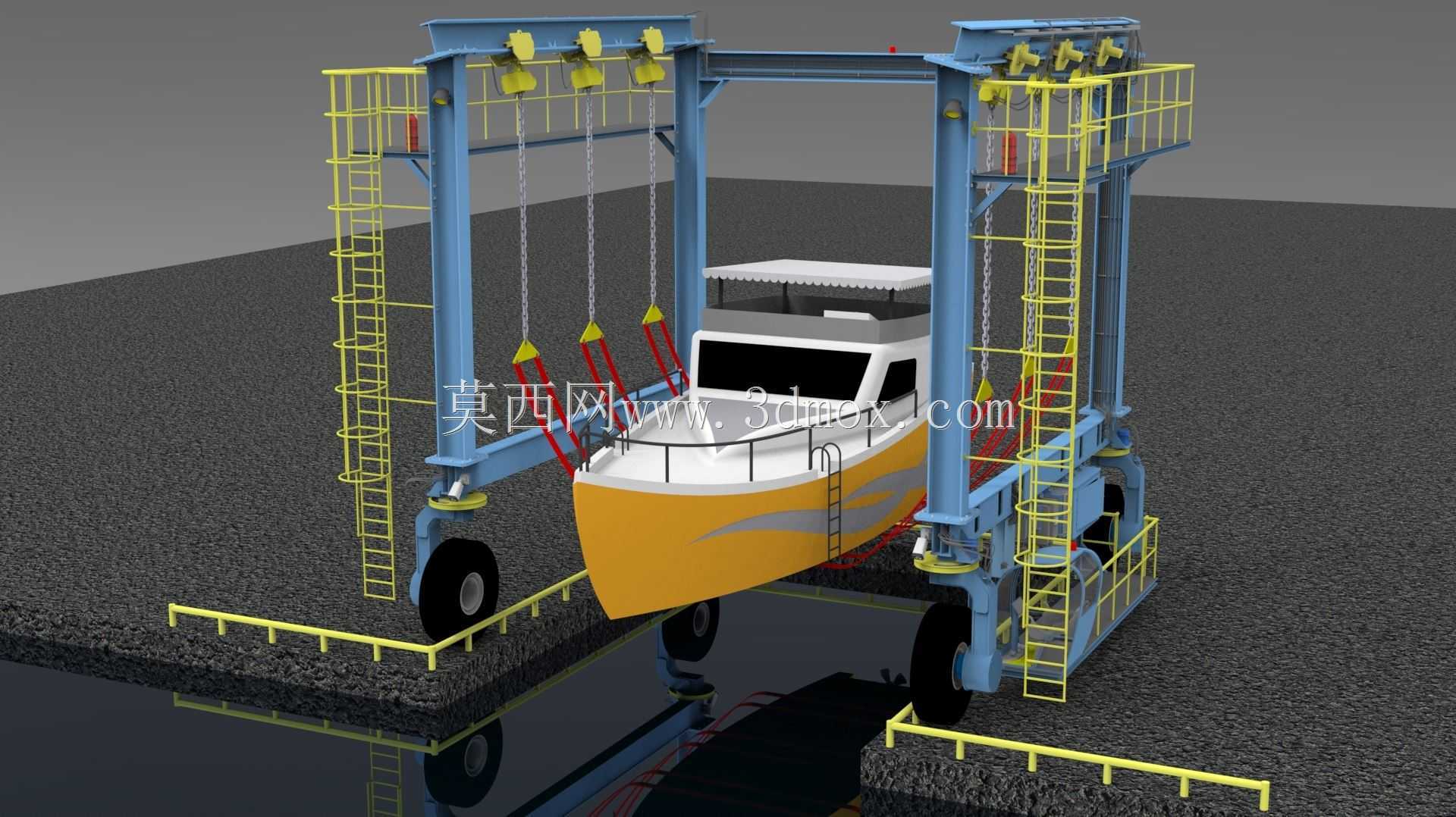

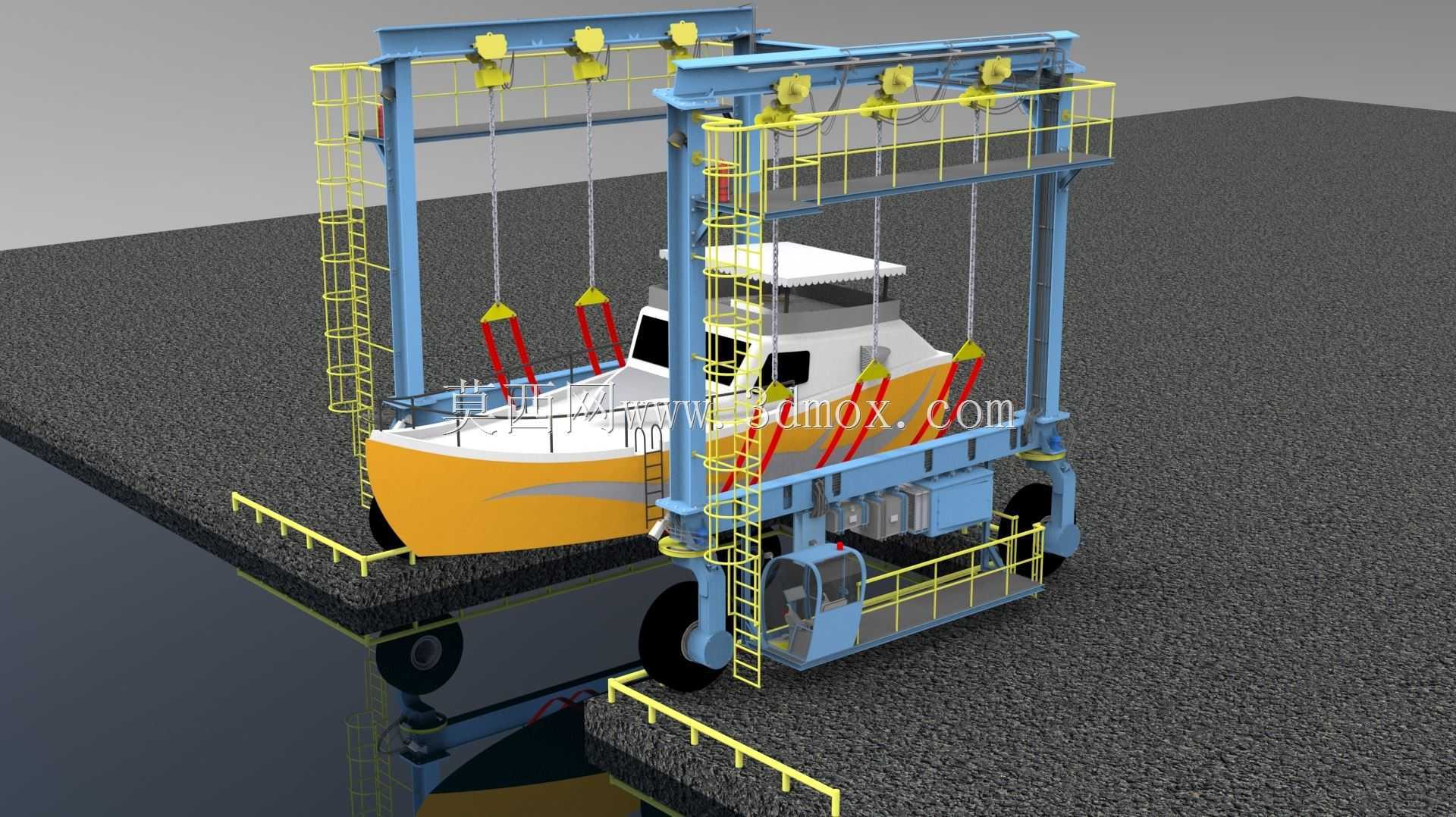

　　保证重载起升过程中立柱的侧向刚度，控制满载工况下的立柱挠度在允许范围内，避免起升过程中出现结构形变导致吊点偏移。起升机构采用多吊点同步起升设计，每侧门架设置多组独立的起升卷扬单元，通过柔性吊带与船体接触，吊点位置可沿顶部横梁的导轨横向调整，适配不同船型的吊点位置分布，起升过程中通过电气同步控制系统保证各吊点的起升速度偏差控制在允许范围内，避免船体出现倾斜、局部受力过大的问题。走行机构采用分别驱动设计，两侧门架底部的走行轮组配置独立的驱动单元，可实现直行、斜行、原地转向等多种走行模式，适配厂区内狭窄通道、转弯半径受限的作业场景，设备底部的走行平台周边设置可翻转的安全护栏，作业时翻起形成防护边界，转场时可翻下降低整机通行高度。

　　操作工位设置在单侧门架的下部操作平台，操作人员可直观观察吊点与船体的对接状态，同时设备配置多组安全限位装置，包括起升高度限位、走行边界限位、过载保护装置，当起升载荷超过额定值、吊点到达极限高度、走行接近场地边界时自动触发保护停机。设备的安装边界需考虑作业场地的净空高度，保证起升最大高度时顶部横梁与场地顶部障碍物留有足够安全距离，走行通道宽度需满足整机宽度加两侧安全间隙的要求，地面平整度需控制在允许范围内，避免走行过程中出现整机倾斜。设计过程中优先考虑载荷的均匀传递，从吊点载荷到顶部横梁、立柱、底部走行梁再到轮组的传力路径直接，减少不必要的结构冗余，同时兼顾日常维护的便捷性，卷扬单元、驱动电机等易维护部件均设置在便于人员到达的平台位置，日常巡检、易损件更换无需额外搭建辅助工装。
