落地式双开门工业电气控制柜结构设计

　　这款落地式双开门电气控制柜的三维结构设计，核心围绕工业现场低压配电、设备信号集散控制的实际使用需求展开，在结构布局上充分考虑了现场安装、后期运维、元件排布的多重工程要求。从应用场景来看，这类柜体广泛适配车间生产线配电、中小型设备主控回路集成、厂房区域动力分电、自动化设备信号中转等场景，既可以独立落地安装在车间配电区域，也可以嵌入设备机架旁作为配套电控单元使用，适配常规工业厂房、配套设备间、户外带遮雨棚的配电区域等多种安装环境。

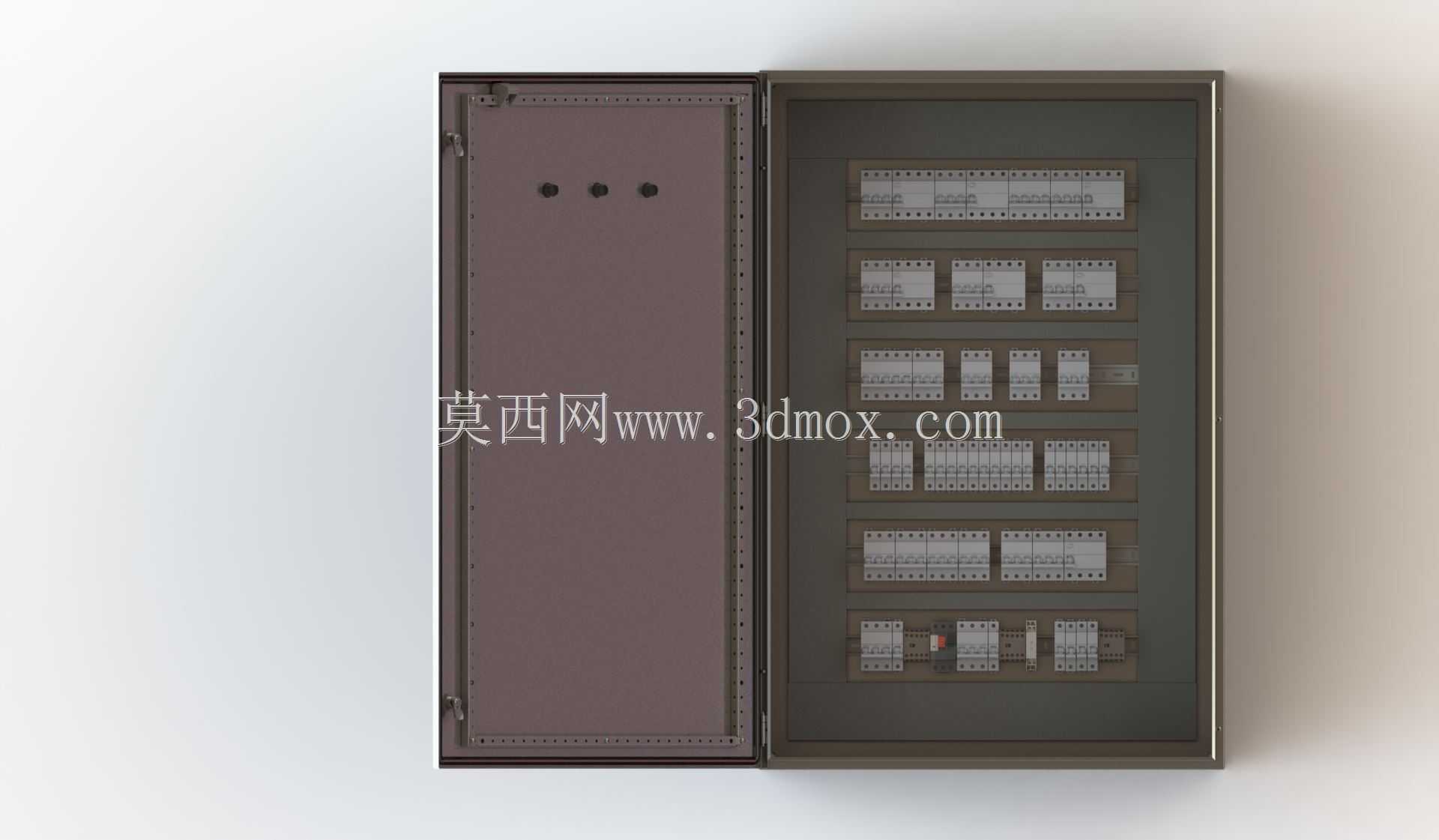

　　从实际用途维度拆解，柜体内部预留了多层导轨安装位，可同时容纳主回路断路器、分回路熔断器、中间继电器、PLC扩展模块、接线端子排等多类电气元件，左侧单开门内侧预留了走线槽与二次回路元件安装空间，可布置按钮指示灯、转换开关等操作元件，也可粘贴回路标识图纸，方便现场运维人员快速查阅回路信息。柜体主腔体内的安装板采用可拆式结构设计，安装板上预留了标准模数的安装孔位，兼容市面上主流品牌的导轨式安装电气元件，无需额外打孔即可完成元件固定，大幅缩减现场装配的工时消耗。

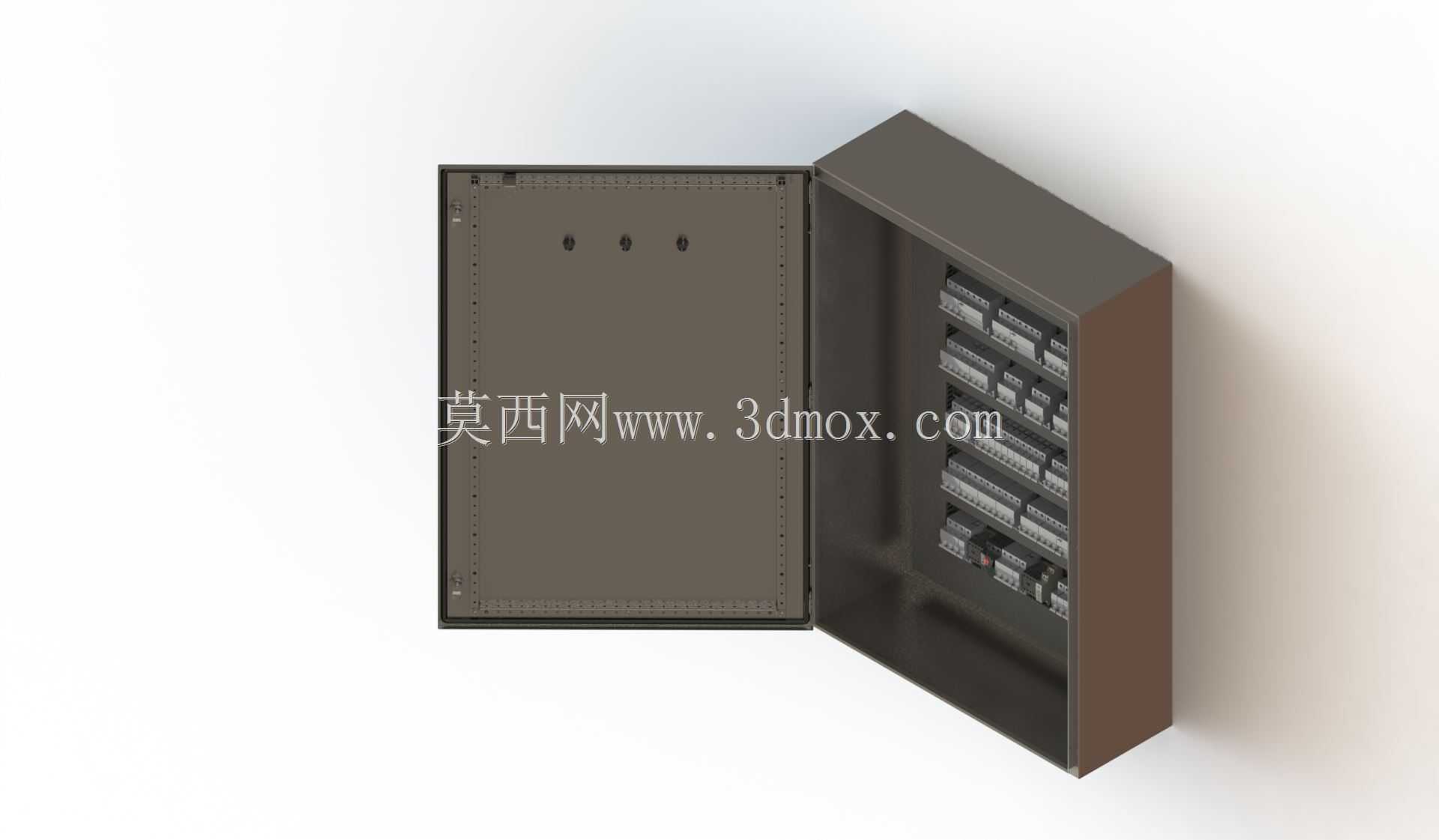

　　在功能特性设计上，柜体采用双开门对开结构，相比单开门柜体拥有更大的操作开口，运维人员检修时无需侧身探入柜体内部，即可触及腔体内所有安装区域的元件，降低狭小空间作业的安全风险。柜门与柜体框架的贴合处预留了密封胶条安装槽，装配密封胶条后可达到IP54级防护等级，能够阻挡车间内的粉尘、飞溅水滴进入柜体内部，避免积尘导致的元件接触不良、短路等故障。柜体上下两端均预留了敲落式进线孔，可根据现场走线方向选择顶部桥架进线或是底部电缆沟进线，适配不同现场的布线规范，进线孔处可配套电缆格兰头，进一步提升进线部位的密封防护性能。

　　设计思路上，整个柜体框架采用折弯焊接一体结构，框架边角处做了圆弧过渡处理，既避免加工装配过程中尖锐边角划伤作业人员，也能提升框架整体的结构强度，减少运输、吊装过程中的形变概率。柜门铰链采用暗藏式承重铰链，单扇门承重可达50kg以上，即使在柜门内侧安装较重的操作元件、散热风扇等附件，也不会出现柜门下垂、闭合不严的问题。柜门锁采用三点式连杆锁结构，关闭后可实现柜门上下中三个位置与框架的锁合，避免车间振动环境下柜门意外弹开，同时锁具可配套通用钥匙，方便运维人员统一管理。

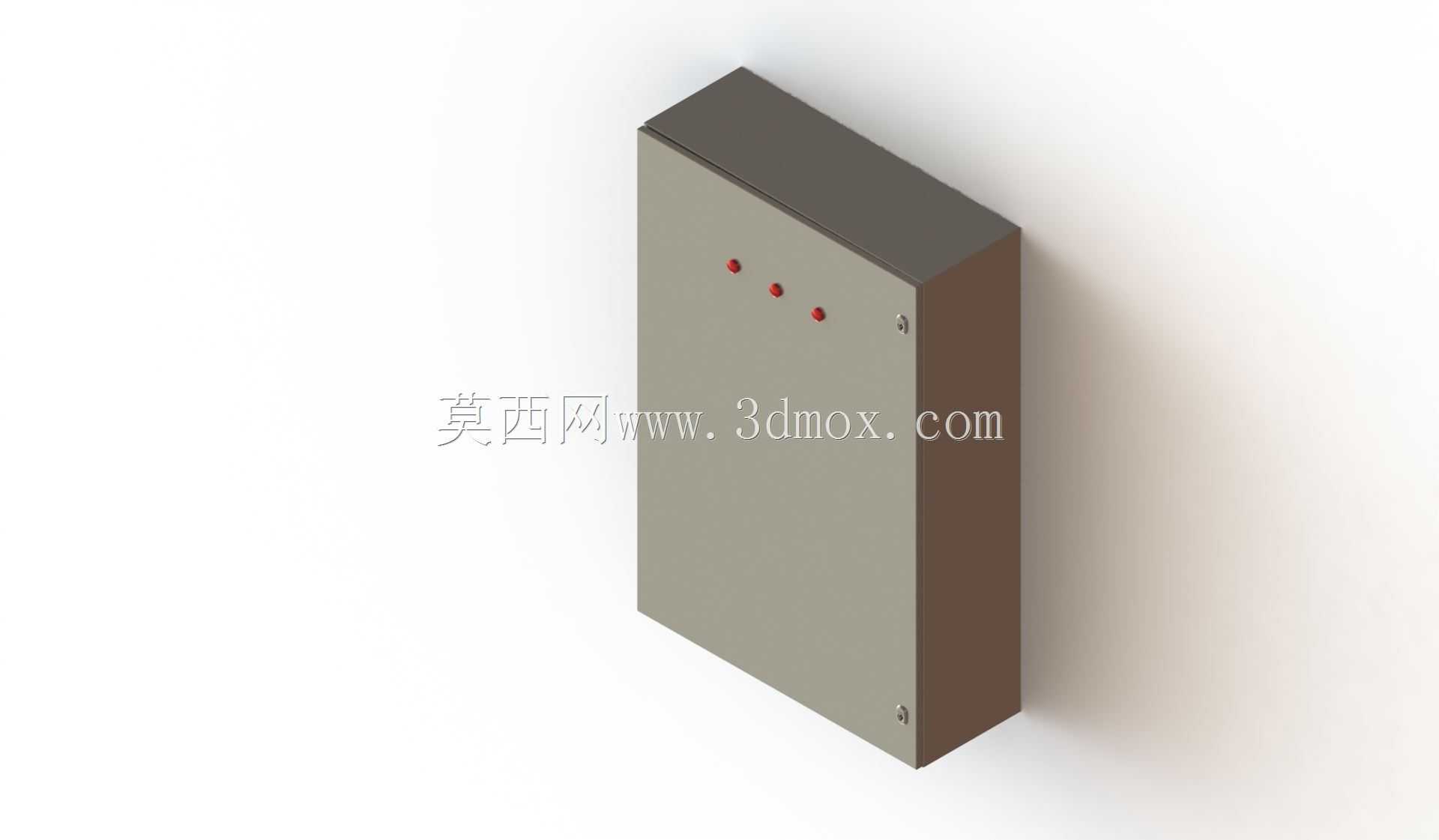

　　外形尺寸与安装边界方面，这款柜体整体为立式长方体结构，宽度方向适配双开门的开合半径，安装时需在柜体左右两侧预留至少300mm的开门操作空间，避免开门时与周边设备、墙体发生干涉；柜体深度方向预留了足够的元件安装与走线空间，主腔体内安装板与柜门之间预留了80mm的走线间隙，可容纳多股二次回路线缆弯折、走线槽布置，不会出现柜门闭合时挤压线缆的问题；柜体底部预留了100mm高的安装底座，底座上设置了固定安装孔，可通过膨胀螺栓直接固定在水泥地面上，也可配套槽钢底座进行抬高安装，适配地面存在积水、需要底部走线的安装场景。柜体顶部预留了散热风扇安装位与通风孔，当柜内元件发热功率较大时，可加装轴流风扇实现强制风冷，通风孔处配套防尘滤网，避免风冷过程中粉尘进入柜体内部。

　　从结构细节来看，柜体内的安装层板间距可根据元件高度进行灵活调整，层板通过柜体框架上的模数化安装孔进行固定，可适配不同尺寸的断路器、接触器、模块类元件，无需对柜体结构进行二次加工。柜门内侧预留了接地螺栓安装位，可通过黄绿双色接地线将柜门与柜体框架可靠连接，避免静电积累、感应电伤人的安全隐患，柜体框架底部也预留了主接地点，可直接接入车间接地网，满足电气安全规范要求。整个柜体的结构设计完全贴合工业电气安装的相关规范，所有安装孔位、走线空间、防护结构都经过实际装配验证，能够直接用于生产加工，也可作为同类电气柜体设计的参考模板，帮助结构设计人员快速完成配电类柜体的方案设计与元件排布校验。
