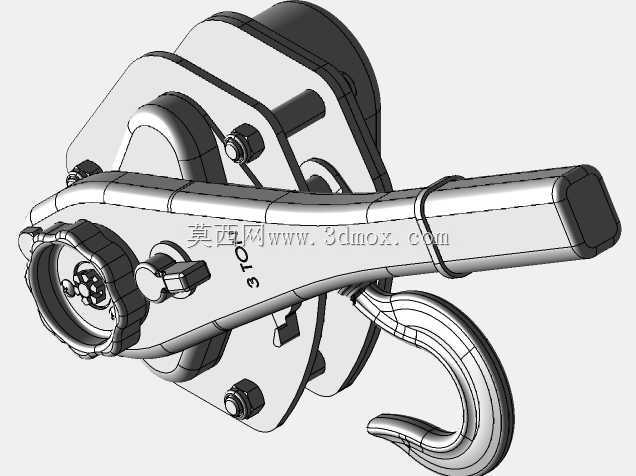

手扳式3吨链式起重滑车结构设计

　　这款手扳式链式滑车主要面向无外接动力源的起重吊装场景，在设备检修、管线铺设、户外小型构件吊装、仓储重物移位等作业中应用广泛，尤其适合空间狭窄、供电不便的作业环境，操作人员可通过往复扳动手柄实现重物的提升、下降与牵引固定，额定承载适配3吨级常规吊装需求。从结构设计来看，整体采用一体化压铸壳体作为承载基体，壳体轮廓做了圆弧过渡处理，既避免作业过程中棱角磕碰操作人员，也能在壳体受侧向载荷时分散应力，减少应力集中导致的壳体开裂风险。手柄部分采用符合人体工学的长杆设计，杠杆比经过反复校核，操作人员施加较小的扳动力即可输出足够的起升扭矩，手柄表面做了防滑纹理处理，沾附油污时也能保证握持可靠性，不会出现打滑脱手的情况。吊钩部分采用锻造钩体结构，

　　钩头开口处设置了防脱舌片，避免吊装过程中吊索从钩口滑出引发安全事故，钩体与内部传动机构的连接部位设置了推力轴承，可在吊重状态下灵活调整吊钩朝向，适配不同角度的吊装挂点需求。内部传动采用棘轮棘爪结构配合减速齿轮组，棘爪的啮合齿形做了硬化处理，保证重载下的啮合强度，同时设置了双向锁止结构，无论扳动手柄进行起升还是下降操作，只要松开手柄，棘爪就会自动卡入棘轮齿槽，锁止传动链，避免重物下坠。设计过程中充分考虑了安装边界与操作空间需求，整体结构紧凑，横向最大尺寸控制在适配单人手持操作的范围内，无需额外辅助安装支架，挂点只要满足承载强度要求即可直接挂载使用，作业时手柄的摆动半径经过优化，在狭小的设备间隙内也能完成扳动操作，

　　不会与周边构件发生干涉。需要注意的是，该结构模型未包含配套的承载链条部分，实际应用时需匹配对应吨位级别的起重链条，链条与内部链轮的啮合节距需严格匹配，避免出现跳齿、卡链的问题。链轮部分的齿形按照标准起重链条节距设计，齿槽深度与圆弧半径经过校核，保证链条在受力时能顺畅啮入啮出，减少链条与链轮的磨损，延长整体使用寿命。壳体上的连接螺栓采用高强度内六角螺栓，螺栓沉头深度与壳体安装孔位做了精准配合，螺栓紧固后不会突出壳体表面，避免作业时勾挂周边物体。换向拨杆设置在壳体侧方，操作位置顺手，可快速切换起升、下降、空载快链三个档位，空载状态下可直接拉动链条快速调整吊钩位置，提升作业效率，拨杆的档位定位清晰，不会在作业过程中出现自行跳档的情况。
