立式全自动管材切割加工设备结构设计

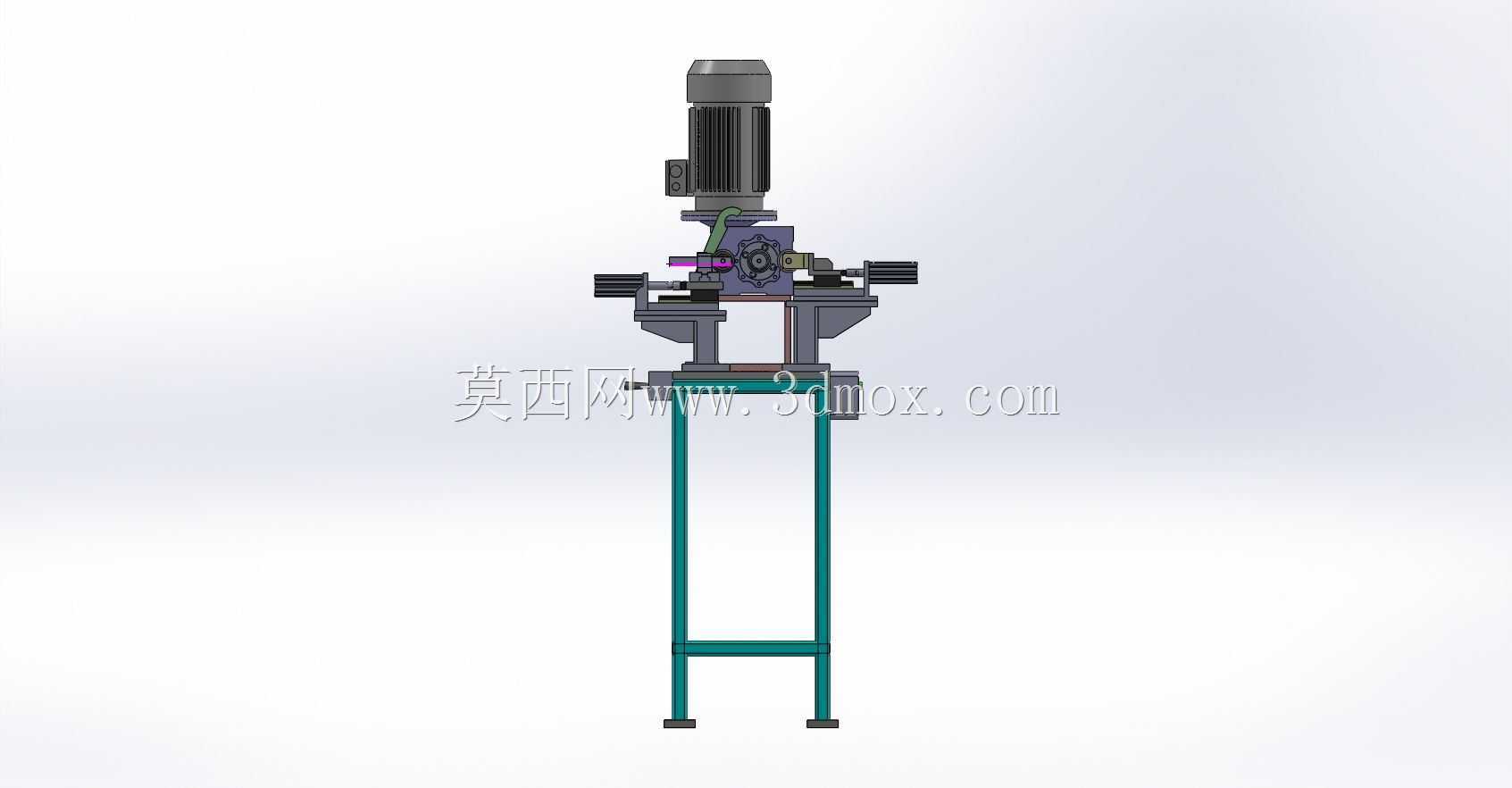

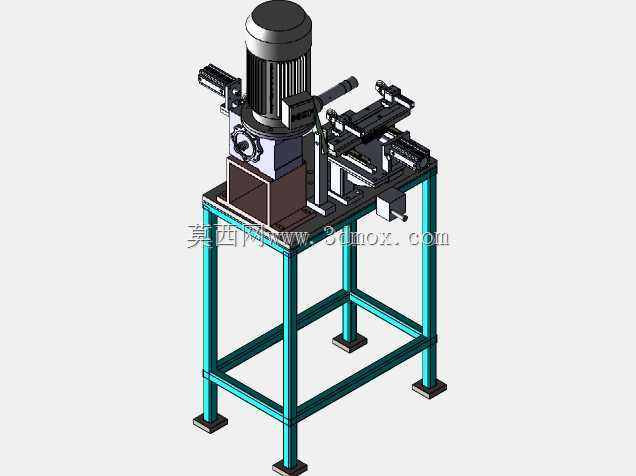

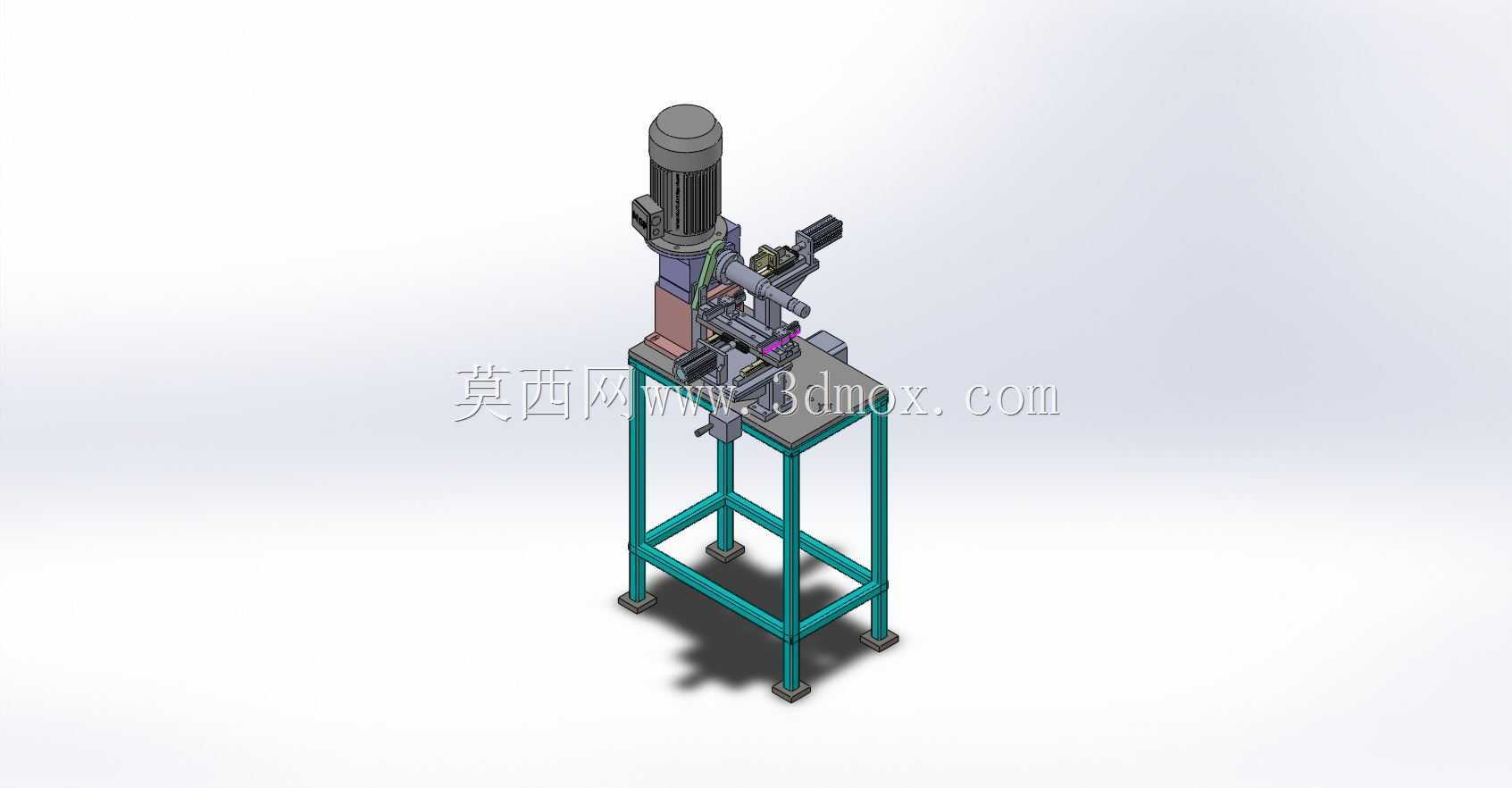

　　这款立式切管设备主要面向金属管材批量下料加工场景，在五金加工、汽配管件生产、家具金属构件加工车间中承担定长切断管材的核心工序，可适配圆管、方管等常规截面金属管材的切断作业，替代传统手工锯切、砂轮切割的低效加工方式，能有效降低管材下料环节的人工劳动强度，提升切口端面的平整度与尺寸一致性。设备整体采用立式落地支架结构，底部为方管焊接成型的支撑机架，机架支脚预留安装固定孔位，可直接通过膨胀螺栓固定在车间硬化地面上，整体安装占地宽度约0.8米，纵深约0.6米，整机操作高度适配站立作业的人机工程要求，操作人员无需俯身即可完成上下料与参数调整操作。上部执行单元采用顶部电机直连齿轮减速机构的动力布局，电机输出的扭矩经齿轮组变速后传递至切割执行端，

　　保证切割过程中动力输出平稳，避免薄壁管材切割时出现管口变形、毛刺过大的问题。进料定位机构采用双侧气动夹紧结构，通过气缸驱动夹块同步对中夹紧管材，夹紧行程可根据管材外径规格调整，适配不同管径的加工需求，夹紧力可通过气源调压阀灵活调节，避免夹紧力过大导致管材表面压痕、或是夹紧力不足导致切割过程中管材窜动影响切口精度。切割进给动作同样采用气动驱动方式，进给速度可通过节流阀无级调节，匹配不同壁厚、不同材质管材的切割参数要求，避免进给过快导致刀具崩损、或是进给过慢降低加工效率。设计过程中充分考虑了日常维护的便捷性，齿轮传动部位预留注油孔位，电机、气缸等标准件均采用市面通用规格，后期更换备件无需定制加工，降低设备运维成本。

　　设备的管线布局全部沿机架内侧走线，外部无裸露的气管与线缆，避免车间作业过程中管线被工件剐蹭破损，提升设备运行的安全性。切割工位下方预留切屑掉落空间，可配套放置切屑收集箱，方便日常清理加工产生的金属碎屑，保持作业区域整洁。整机的运动部件全部设置安全防护挡板，避免切割过程中切屑飞溅、或是操作人员误触运动部件引发安全事故，符合车间加工设备的安全设计规范。
