五十吨立式全自动液压压制设备结构

　　该套立式液压压制装备主要面向金属零部件冲压成型、轴套类零件压装、橡塑制品模压以及小型工件校直等工况，在五金加工、汽配零部件生产、家电配件成型车间里承担大吨位恒定施压工序，设备采用单柱开式C型架布局，正面操作空间完全敞开，工件上下料、模具更换都无需避让侧方框架，适配流水线旁人工辅助上下料或者搭配机械手自动取放件的作业模式。

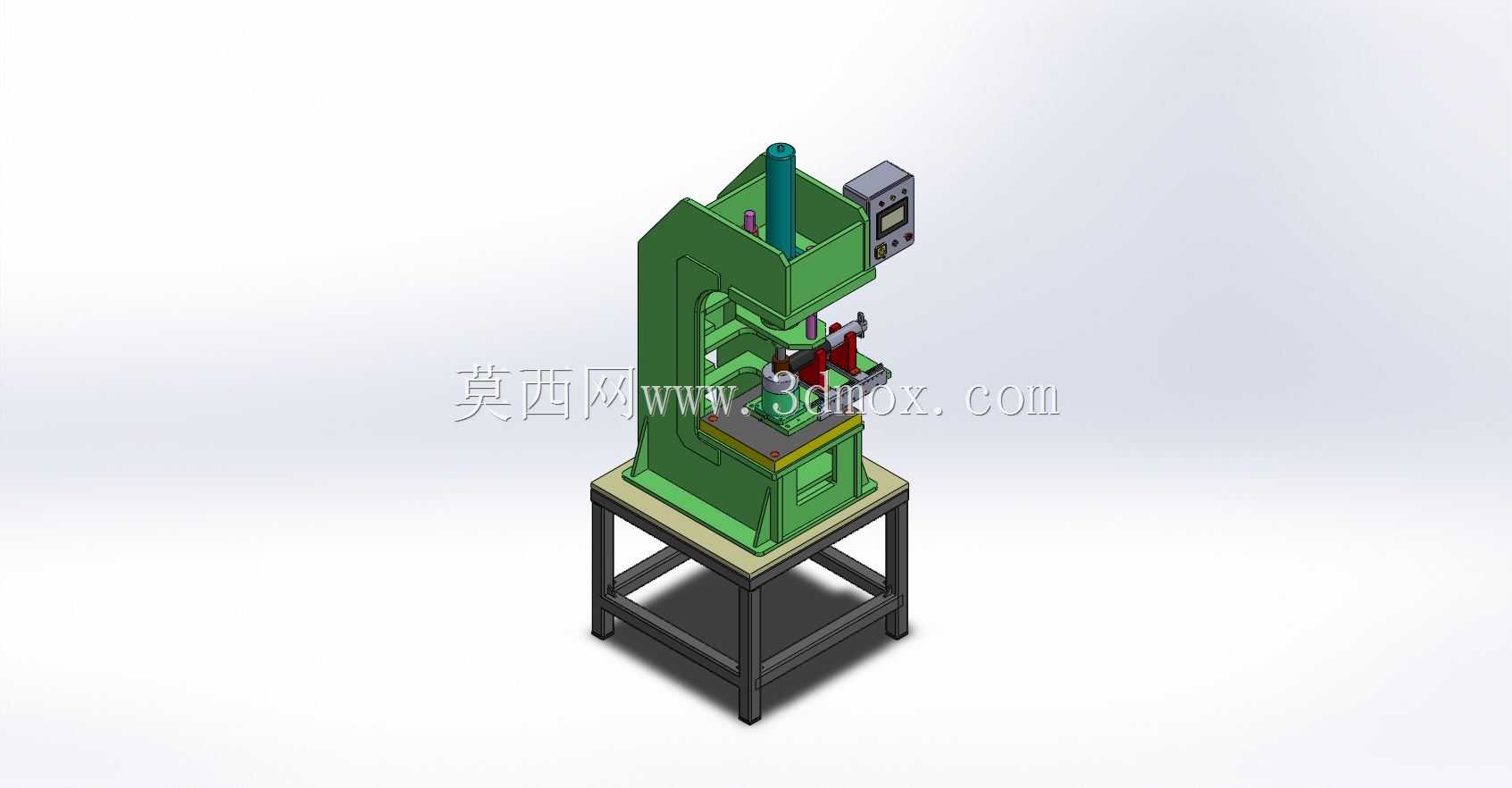

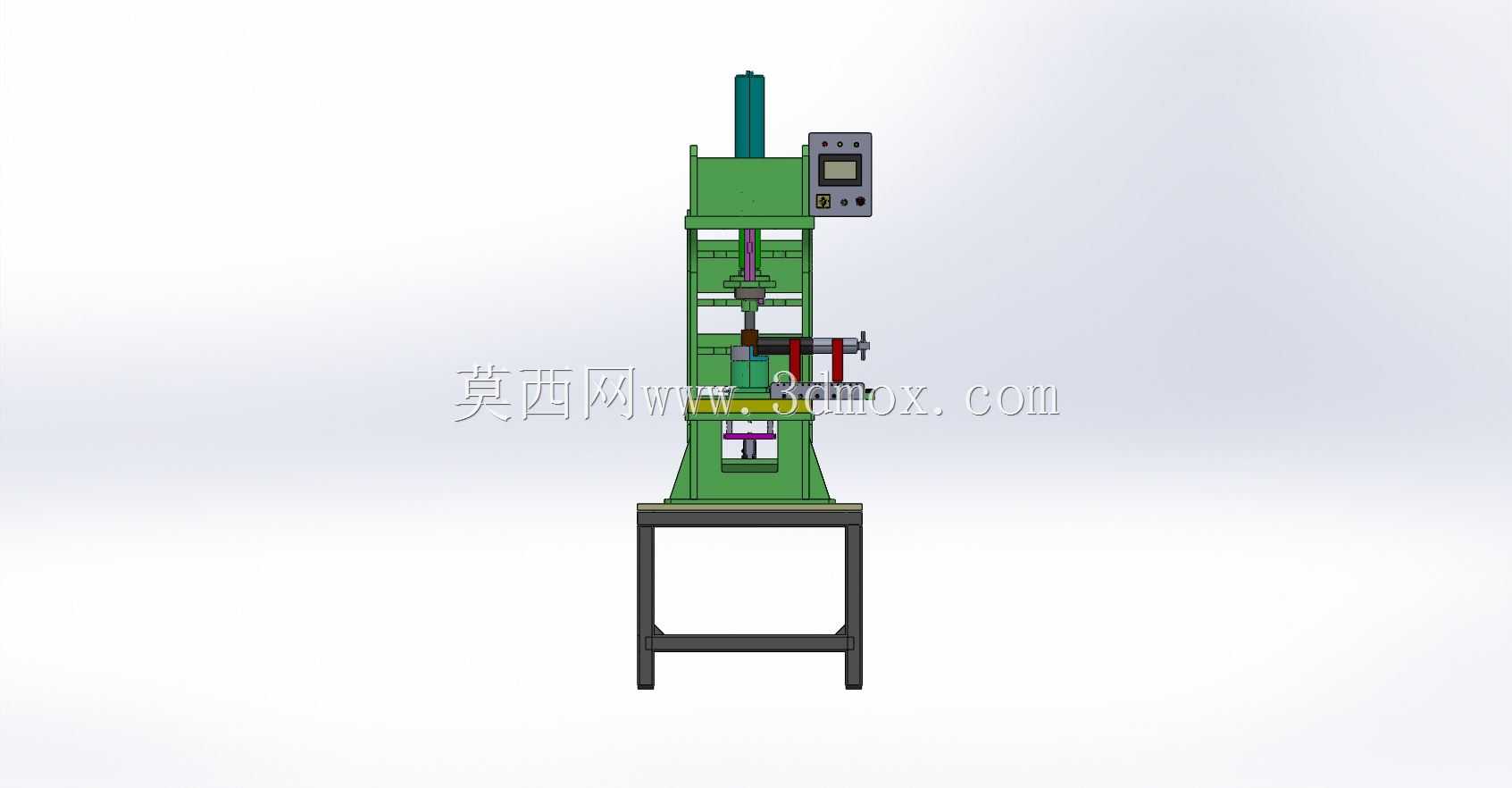

　　从整机结构来看，设备下部为型钢焊接成型的方管支撑机架，四根支腿落地承载，机架台面预留模具安装固定孔位，施压工作区域位于机架上方的C型开口区间，主压油缸垂直布置在机架顶部，油缸活塞杆向下伸出连接活动压头，压头两侧配套直线导向立柱，保证压头下行过程中无侧向偏移，满载施压时压头平行度可稳定控制在工艺允许公差范围内。机架侧方集成液压动力阀组与管路排布，高压油管沿机架侧立面规整布置，避免干涉工件作业空间，电控操作箱挂载在机架右侧上部，面板集成压力显示、行程调节、动作切换控件，操作人员站在设备正面即可完成参数调整与动作操控。

　　设计阶段优先考虑大吨位载荷下的机架刚性，C型喉口部位做加厚补强处理，抵消满压作业时的开口张开变形量，主油缸选型匹配50吨公称压制力，下行速度区分快进、工进、保压、回程四个阶段，空行程快进提升作业节拍，接触工件后自动切换低速大扭矩工进，防止冲击损伤模具，保压阶段可锁定系统压力，满足需要持续施压定型的工件工艺要求。设备的安装边界需要预留侧面液压站维护空间、正面上下料操作距离，顶部留出油缸吊装检修余量，地面需做承重硬化处理，匹配整机满载工况下的接地载荷。整机管路走线全部沿机架内侧隐藏布置，外侧仅保留操作与维护外露接口，既避免车间作业磕碰油管，也方便日常点检泄漏点，压头工作区可配套不同工装模具，切换压装、冲压、校直不同工艺时仅需更换上下模座，无需改动主机主体结构，适配多品种小批量零件的柔性生产需求。
