全自动立式计量给袋食品包装机组

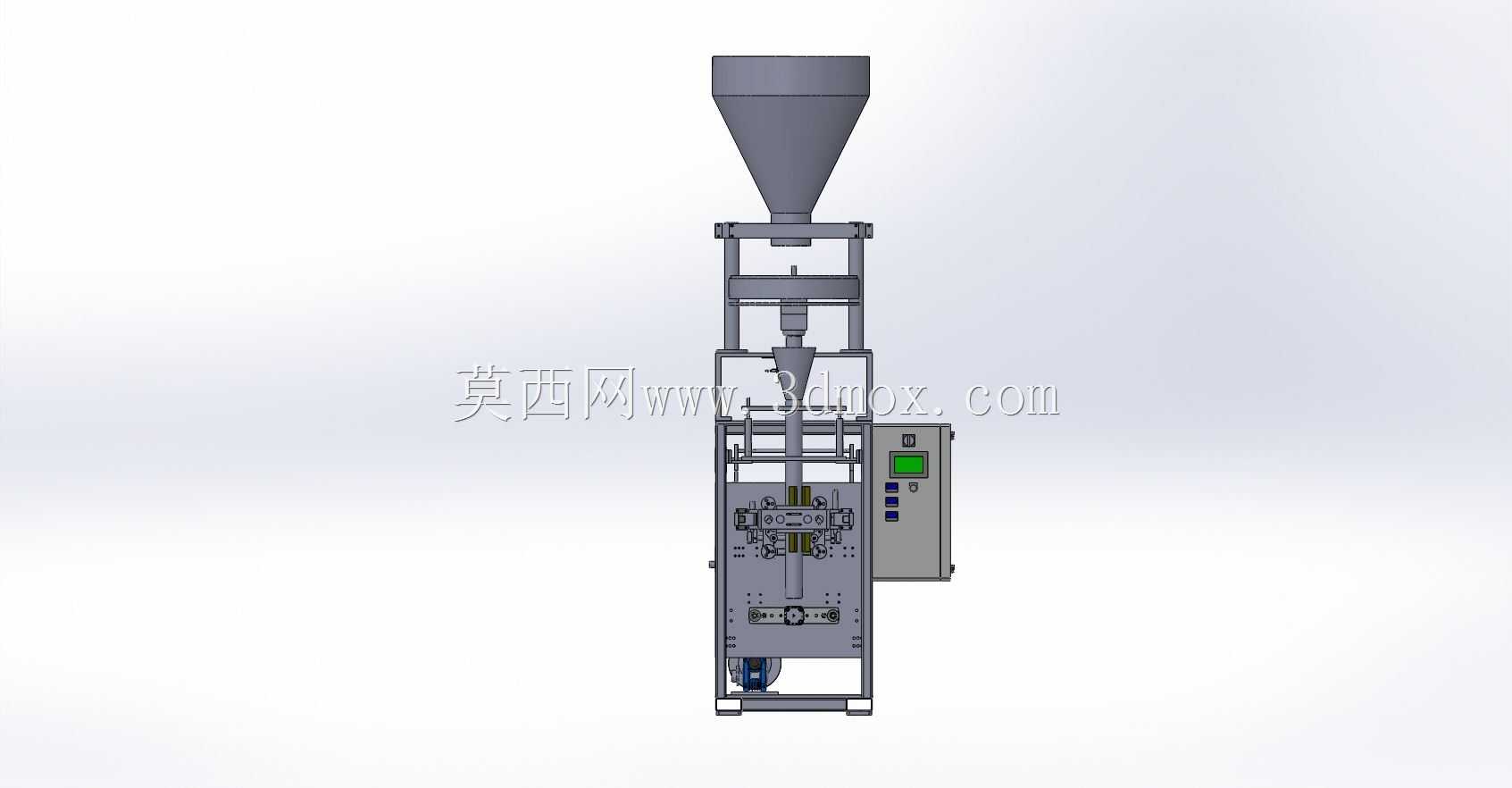

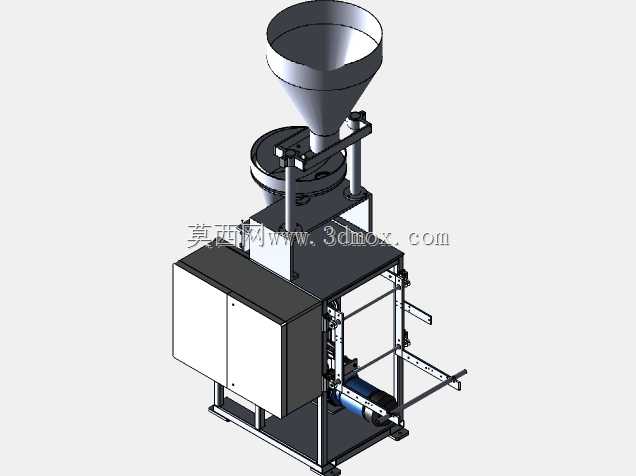

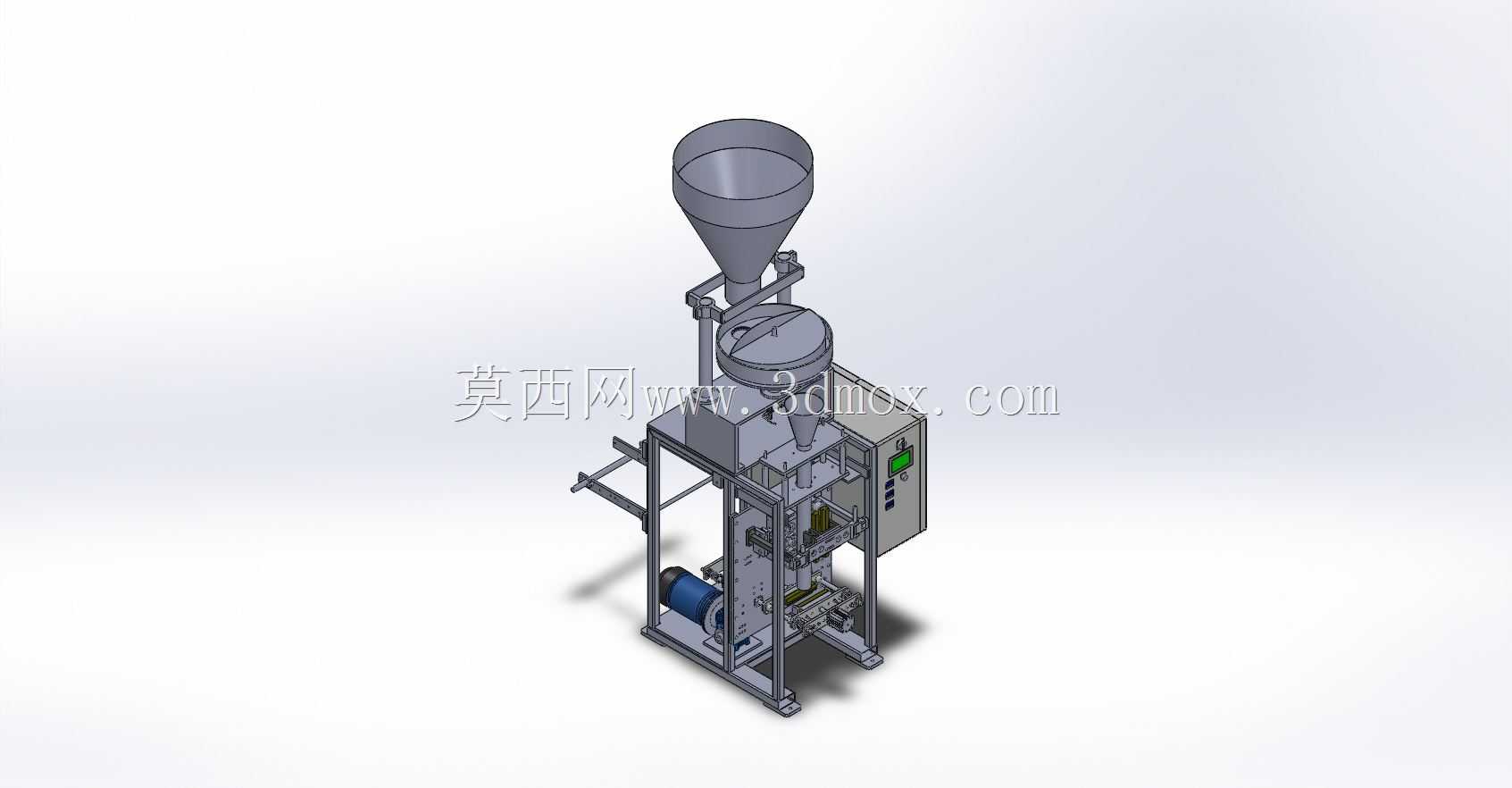

　　这套三维结构呈现的是面向散粒、粉剂及小颗粒食品产线的立式自动包装主机，整体采用上部储料计量、中部制袋封合、下部机架承载的分层布局，在休闲食品、杂粮、调味品、冲剂粉料等中小规格袋装生产场景中十分常见。现场布置时，设备顶部的锥形料斗承担暂存与重力导流作用，锥段大口径朝上便于人工或上游气力输送、螺旋上料机补料，下部收缩口对接容积式计量转盘，可按目标克重完成定量取料，再经由落料通道送入下方成型包装袋内，避免物料在封合区残留造成夹料、封口不严。料斗侧方配置的支撑立柱与横向调节架，用于固定计量组件、料位检测元件及落料导流板，装配时可根据物料堆积角、颗粒粒径调整下料间隙，减少架桥、堵料风险。

　　主机中下部的箱式柜体集成了主传动电机、链轮链条、气动控制阀组与电气控制单元，框架外侧预留检修门，日常维护时可直接打开柜门调整张紧轮、更换易损密封条；柜体旁伸出的多组导杆与摆臂机构，分别牵引包装膜走带、完成纵封牵引与横封热压，拉膜辊、成型器、封切刀的安装位均预留长条形调节槽，适配不同袋宽、袋长的复合包装膜。整机底部采用方管焊接机架并配置可调支撑脚，就位后需校核机架水平度，保证拉膜过程中袋型不跑偏；机架侧边预留的安装孔位可对接成品输出输送机，封切完成的袋装产品直接落入输送线转入重量复检、装箱工位。

从结构设计逻辑来看，该设备将物料接触区与传动驱动区完全分隔，

　　食品过流部件可采用不锈钢材质满足卫生清洁要求，传动侧的链轮、皮带全部布置在柜体内部，既降低运行安全隐患，也减少车间粉尘对运动副的磨损。三维建模过程中需重点核对计量转盘与落料口的同轴度、热封辊的开合行程、导膜杆的排布角度，同时预留膜卷更换、料斗清洗、密封件拆装的操作空间，避免现场维护时出现干涉；整机占地边界紧凑，可独立组成半自动包装工位，也可搭配多头秤、螺杆上料机、日期打码机连线形成全自动包装产线，适配多品种小批量食品生产的换产需求。
