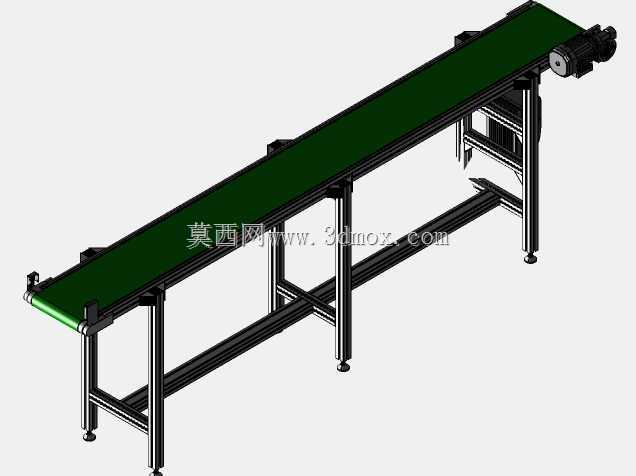

工业轻型皮带输送线三维结构设计

　　这款轻型皮带输送结构，在3C电子组装、食品包装后段、小型五金件加工流转这类场景里适配度很高，日常用来完成工序间的工件水平转运，替代人工重复搬运，能有效衔接上下工位的节拍差，避免工件周转过程中的磕碰划伤。从结构设计逻辑来看，机架采用工业铝型材搭配配套角件拼接，没有采用满焊钢结构的方案，一方面是铝型材自重较轻，后期挪动工位、调整线体长度时不需要大型吊装设备，单人配合简单工具就能完成移位调整，另一方面铝型材表面的阳极氧化层不需要额外做喷漆防锈处理，在洁净度要求稍高的车间环境里也不会出现掉漆、锈蚀脱落污染工件的问题。线体的驱动端布置在出料侧，采用减速电机直驱主动滚筒的结构，省去了额外的链传动或者带传动减速环节，减少了传动过程中的功率损耗，

　　同时主动滚筒表面做了滚花处理，能增大和皮带接触面的摩擦力，避免重载启动时出现皮带打滑丢转的情况。从动端设计了螺纹张紧结构，通过调整两端的张紧螺栓就能同步调整皮带的张紧度，还能顺带修正皮带运行过程中的跑偏问题，日常维护时不需要拆解机架结构，只需要松开锁紧螺母就能完成调整，维护门槛很低。支撑腿采用可调节脚杯结构，安装时不需要对地面做高精度的找平处理，通过旋转脚杯就能调整整条线体的水平度，适应车间地面存在一定高度差的安装场景，支撑腿之间布置了横向的型材连接杆，提升了整个机架的抗扭刚度，即使线体上承载的工件分布不均，也不会出现机架晃动、侧倾的问题。皮带选用绿色PVC材质，表面摩擦系数适中，既可以保证工件放置后不会在输送过程中出现滑移，

　　也不会因为粘度过大导致工件在末端工位无法顺利滑出接料台。线体的侧边预留了传感器安装槽位，后期加装光电检测、工件阻挡机构的时候，不需要在型材上额外钻孔攻丝，直接利用型材自带的T型槽就能完成附件安装，能快速适配不同生产工艺的改造需求。从安装边界来看，这款线体的宽度方向尺寸控制比较紧凑，两侧没有突出的安装结构，在多线并排布置的车间里，能有效节省通道占用空间，线体的进料端和出料端都做了滚筒倒角处理，工件在上下线的时候不会出现卡滞、刮蹭皮带边缘的情况，整体结构没有冗余设计，所有零部件都采用标准件选型，后期易损件更换时不需要单独定制加工，能大幅降低设备的运维成本。
