铝型材安装型橡胶辊惯性滚筒输送结构

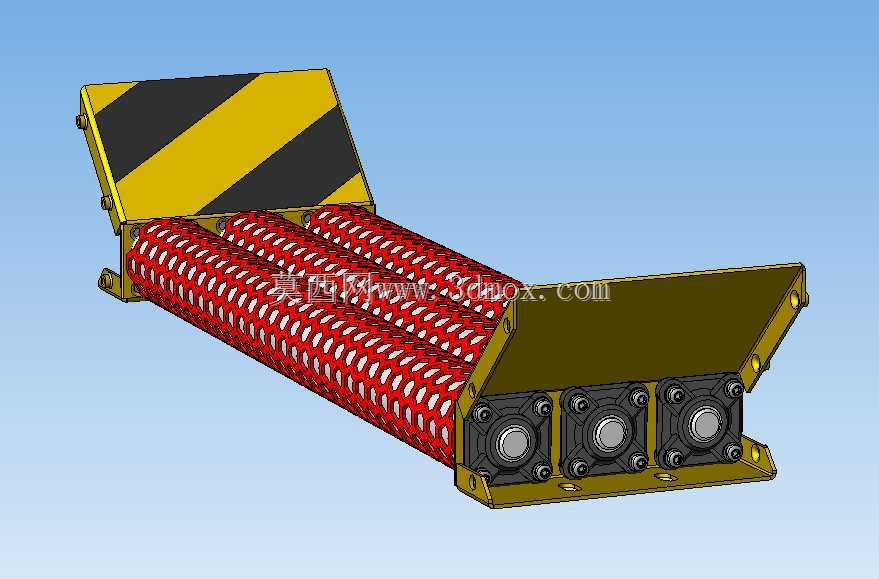

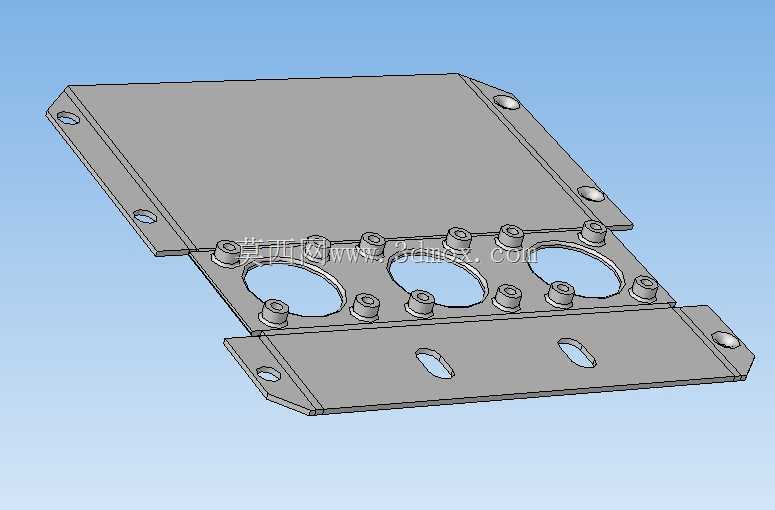

　　这款惯性滚筒输送结构，核心适配铝型材机架的轻型物料输送场景，常见于电子零部件装配线、小型包装件流转工位、机加工序间工件过渡段这类不需要强制动力驱动的输送环节，依靠物料自身重力或进出端的推送惯性完成短距离位移，相比动力辊道能大幅降低布线与驱动组件的成本投入，适合输送节拍灵活、工位间距较短的生产线布局。结构上采用三根平行排布的橡胶包覆辊作为承载输送面，橡胶辊表面的防滑纹理能增大与工件底面的摩擦力，避免轻质工件在惯性滑移过程中出现偏斜、打滑卡顿的问题，同时橡胶材质的缓冲特性可以减少工件表面磕碰划伤，对表面质量要求较高的五金件、塑胶壳体类物料友好度较高。两端的安装支架做了适配标准工业铝型材的安装孔位设计，支架上的轴承座采用分体式固定结构，

　　辊轴两端通过深沟球轴承支撑在支架座内，转动阻力小，能保证工件依靠较小的初始推力就能完成全程滑移，端部的黄黑警示挡板一方面作为物料滑移的终端限位，避免工件冲出辊道，另一方面醒目的警示色能提醒现场操作人员注意工位边界，避免误碰。设计过程中优先考虑了安装适配性，支架底部的安装孔间距匹配常用的30、40系列铝型材槽宽，不需要额外加工转接板就能直接固定在铝型材机架的横梁上，辊面的安装高度可以通过支架上的腰型孔做微调，适配不同高度的进出料工位对接需求。整体结构的宽度尺寸适配常见的300-400mm宽度的轻型物料输送，单段长度适合1米以内的短距离工位过渡，多段拼接时可以通过端部的支架连接孔直接对接，不需要额外的拼接附件，辊子之间的间距经过校核，

　　能保证底面尺寸不小于100mm的工件不会出现卡滞、掉落的情况，端部的轴承座采用外露式安装，后期维护更换辊子或者轴承时不需要拆解整个支架，只需要松开轴承座的固定螺丝就能抽出辊轴，日常维护的操作门槛较低。在实际产线应用中，这类无动力惯性辊道常搭配动力输送带的出料端使用，承接从动力段输送过来的工件，依靠惯性滑移到人工取料工位或者下一工序的接驳位置，不需要额外配置驱动电机与调速结构，整体结构紧凑，自重较轻，在柔性生产线的快速搭建、改造场景中能大幅缩短安装调试周期，同时橡胶辊的耐磨特性可以保证长期使用下辊面不会出现明显磨损，维持稳定的输送摩擦力，减少工件输送偏斜的故障概率。
