6米长皮带式转运输送设备结构设计

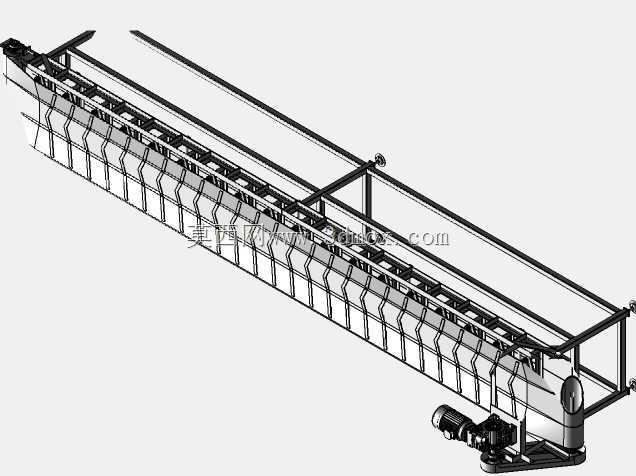

　　这款长距离皮带转运设备，主要面向车间内工序间物料转序、仓储出入库段的连续输送场景，也可适配轻工加工、包装产线的工件流转环节，替代传统人工搬运或辊道输送的局限性，针对散料、规整包装箱、小型加工件都有不错的适配性。从结构设计逻辑来看，整体采用分段式桁架机架作为承载主体，机架侧边设置连续的侧挡结构，避免输送过程中物料从皮带两侧滑落，侧挡采用折弯型材拼接，既保证结构刚度，也能控制整体自重，降低安装时的基础承重要求。驱动端布置在设备一侧的低位位置，采用电机搭配减速机构的直连驱动方案，减少传动链路的功率损耗，驱动辊筒做包胶处理，增大与皮带接触面的摩擦力，避免重载启动时出现皮带打滑的问题；尾部设置张紧调节结构，

　　可通过调整尾辊的前后位置补偿皮带长期运行后的拉伸形变，保证皮带始终处于合适的张紧度，降低跑偏故障的发生概率。设备的核心尺寸参数经过实际产线适配验证，皮带有效宽度为650mm，可容纳最大宽度600mm以内的物料通过，设备整体安装高度为750mm，刚好匹配常规车间作业台、加工机床的出料高度，无需额外增设过渡接料台，就能实现工件从加工工位到输送线的平顺转移；设备总长度为6000mm，可覆盖单跨车间内两个相邻工位的转运距离，也可根据现场布局多台拼接实现更长距离的输送需求。机架上部沿皮带运行方向等距布置托辊组，上托辊采用槽型布置形式，对散状物料有更好的聚拢效果，下托辊采用平行布置，承托回程段皮带，避免皮带下垂剐蹭机架；

　　设备两端的改向辊筒处设置清扫刮板，可及时刮除皮带表面粘附的碎屑、粉尘，减少异物进入辊筒轴承造成的磨损，延长易损件的更换周期。安装层面，机架底部预留地脚安装孔，可直接通过膨胀螺栓固定在硬化地面上，无需做复杂的混凝土基础，对于后期产线调整移位也更友好；整体结构没有复杂的异形定制件，大部分型材、辊筒、紧固件都采用工业通用标准件，后期维护更换配件的采购成本更低，也方便现场运维人员快速排查故障。在实际使用中，这款输送设备可根据输送物料的重量调整驱动电机的功率配置，针对较重的金属加工件可适当增大减速比，提升输出扭矩，针对轻工包装物料可采用常规功率配置，兼顾运行能耗与输送效率；皮带可根据输送物料的特性选择不同材质，输送尖锐金属件时可选用加厚耐磨PVC带，输送有一定温度的工件时可选用耐高温硅胶带，适配不同行业的使用需求。
