手摇式手动钻孔工具结构设计

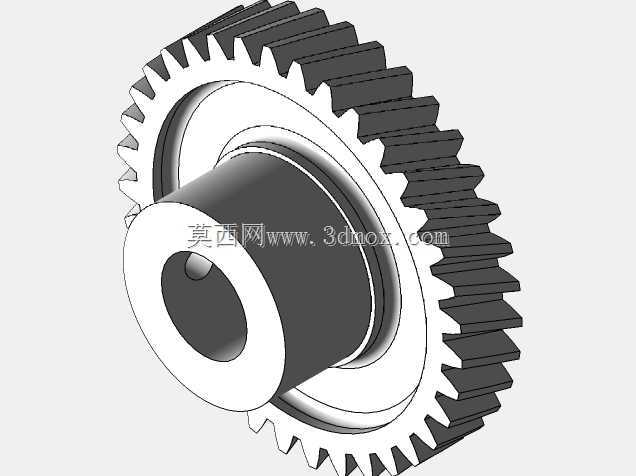

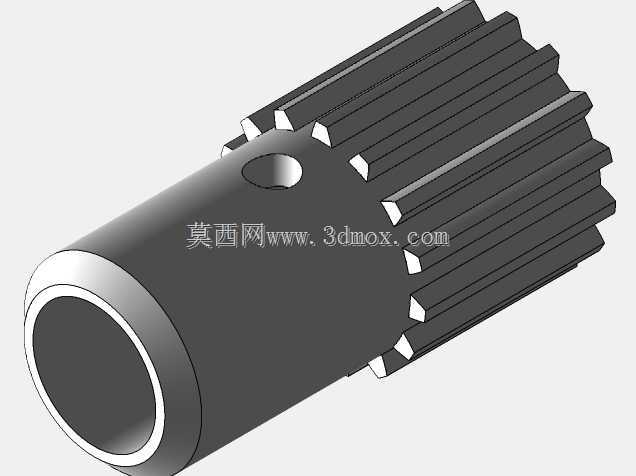

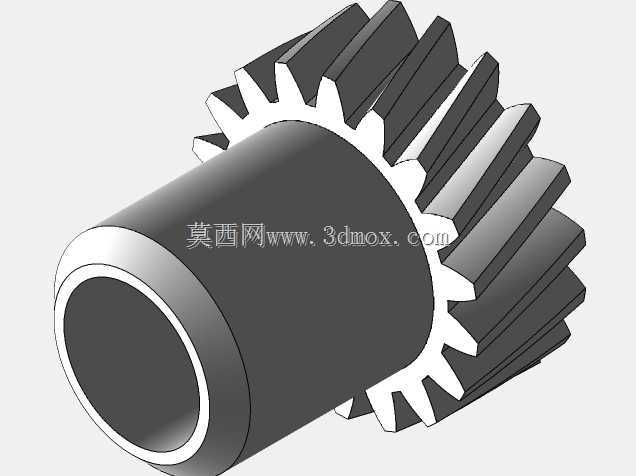

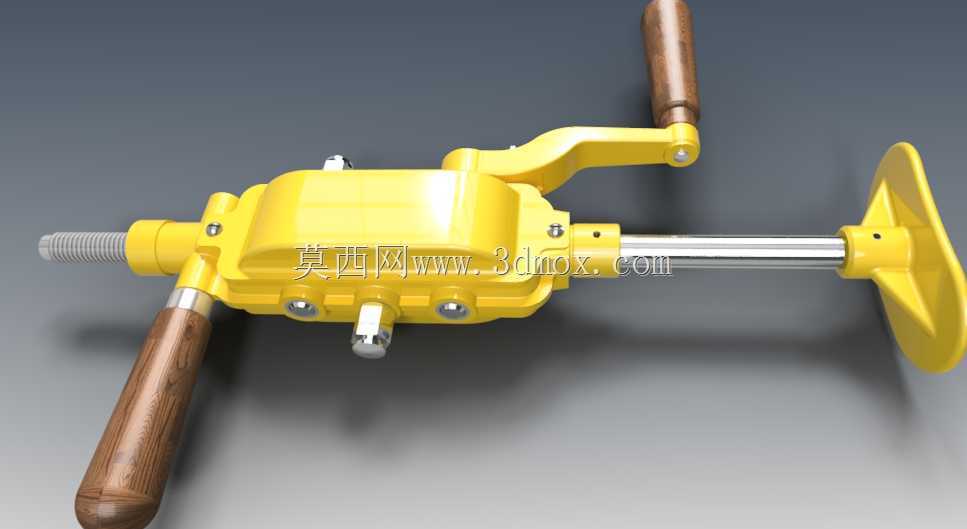

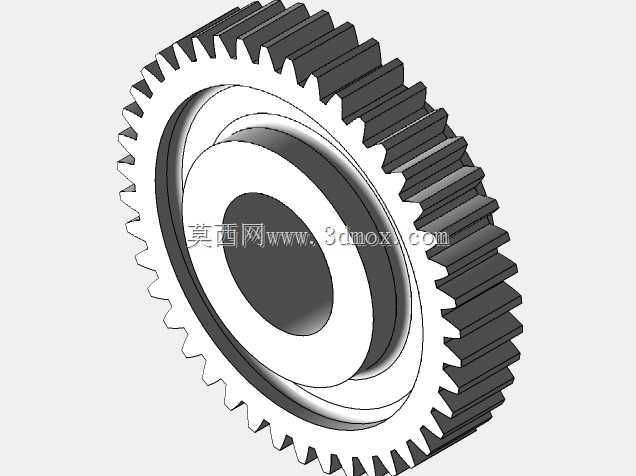

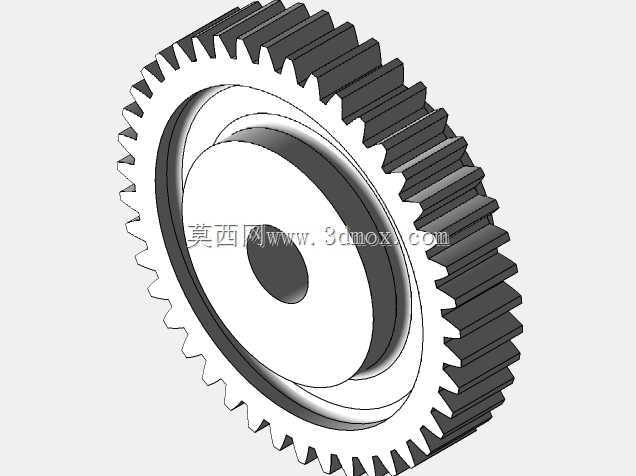

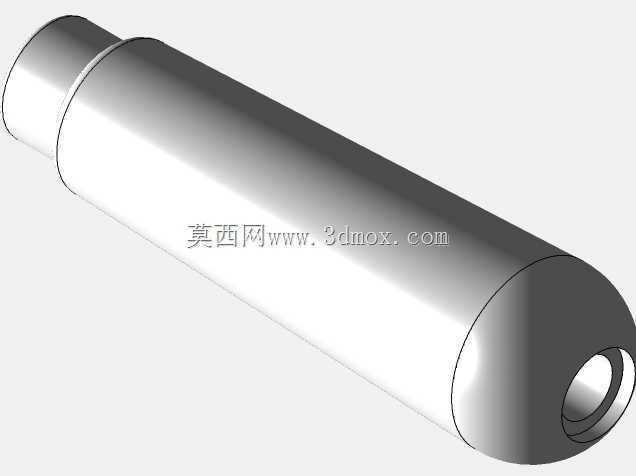

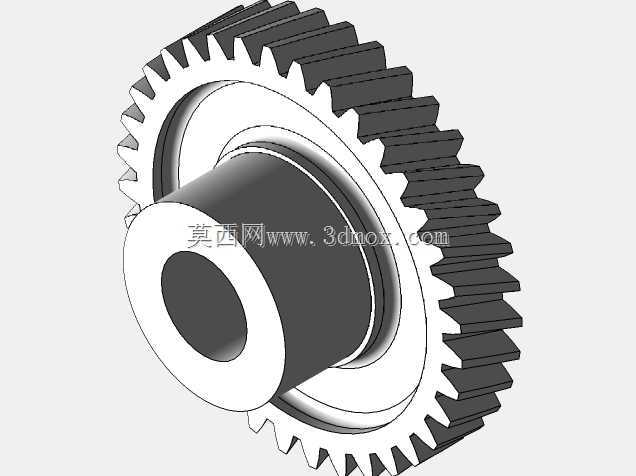

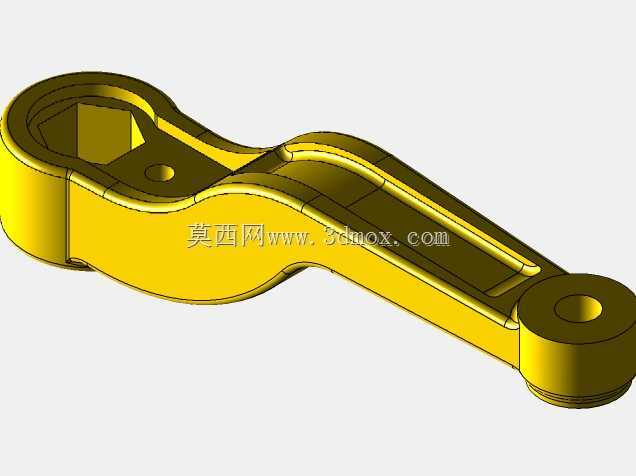

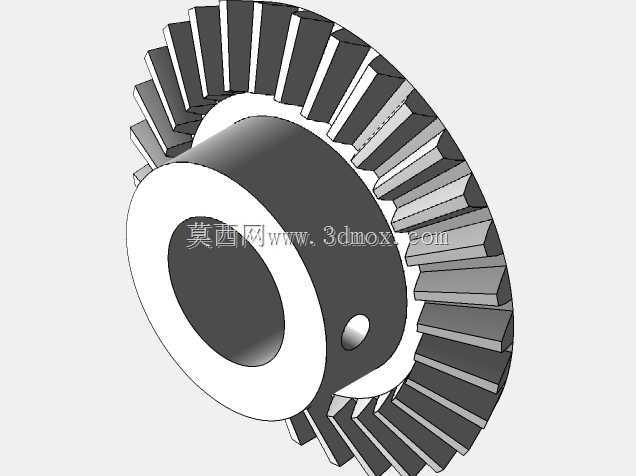

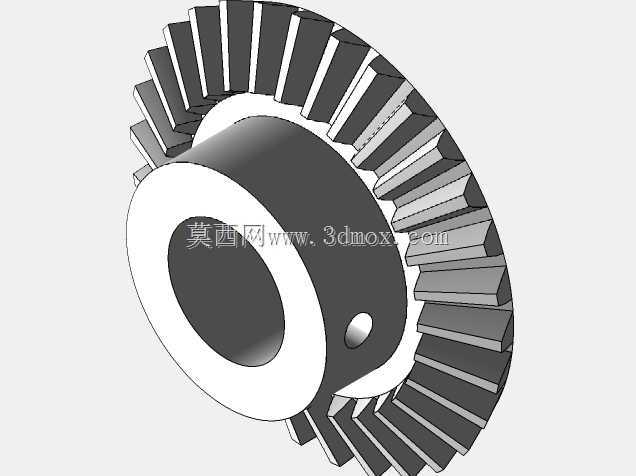

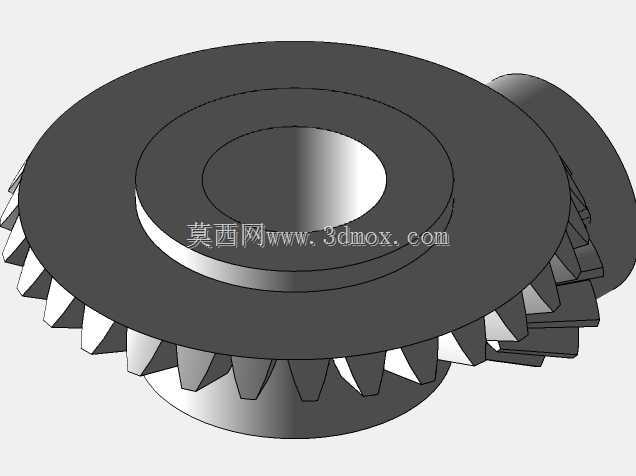

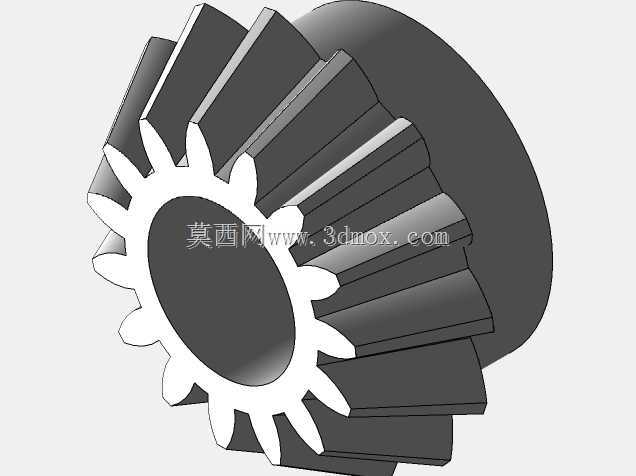

　　这款手动钻孔工具的结构设计完全围绕无动力场景下的金属、木材钻孔作业需求展开，整体传动路径采用两级圆柱齿轮减速布局，输入端的摇柄通过偏心轴连接第一级主动小齿轮，与中间轴上的大齿轮啮合完成一级减速，中间轴另一端的小齿轮再与输出主轴上的从动大齿轮啮合，最终将手摇的低扭矩高转速输入转化为输出端的高扭矩低转速输出，适配小直径钻头在硬质材料上的进给需求。从实际使用场景来看，这类工具主要应用于野外无供电作业、狭小空间内的设备检修、手工皮具及木质工艺品加工等场景，不需要外接气源或电源，单人即可操作，整体重量控制在1.2kg左右，握持部分采用实木握柄设计，两个辅助握柄分别分布在机身侧下方与尾部，侧握柄用于钻孔时施加轴向进给力，

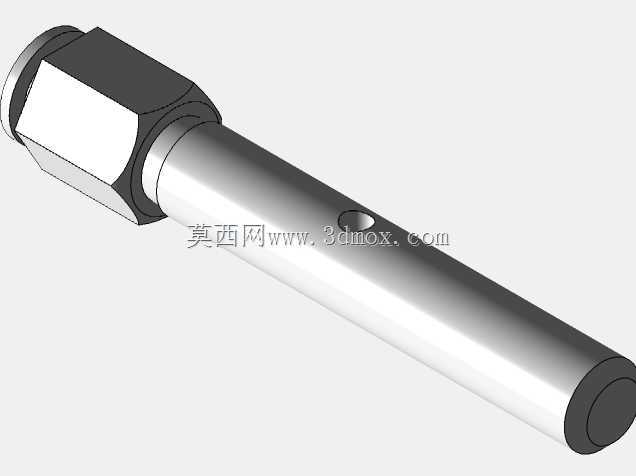

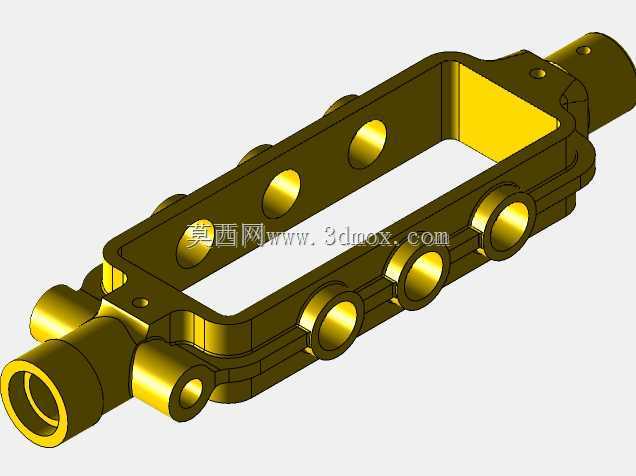

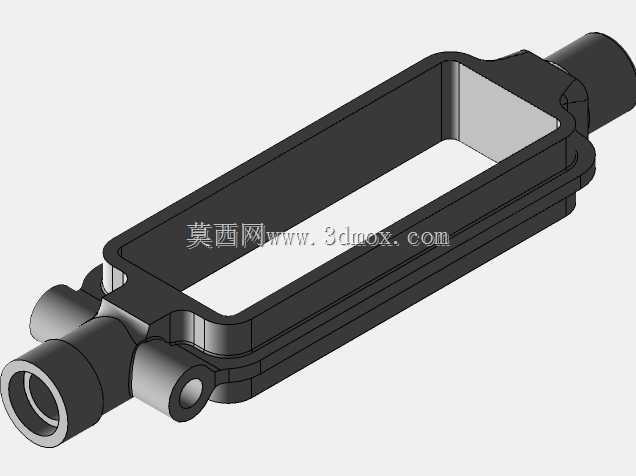

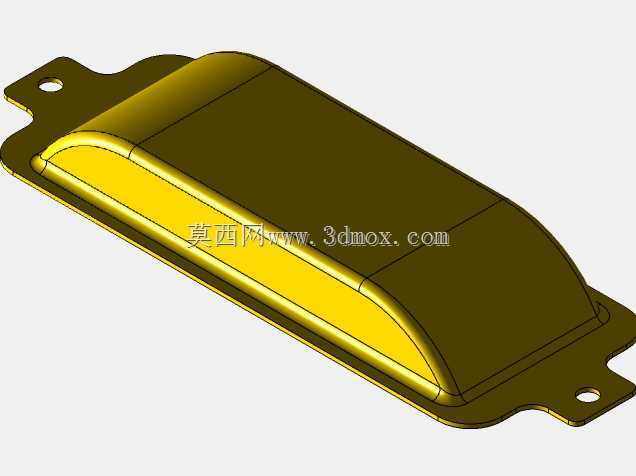

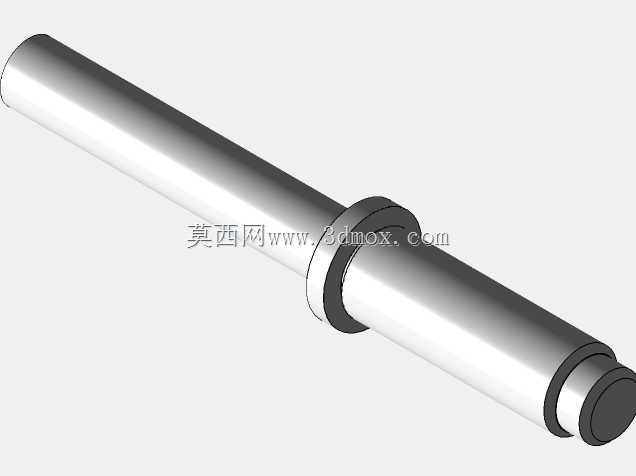

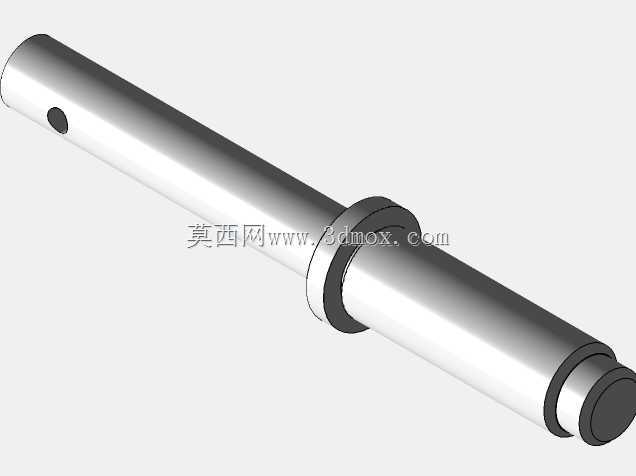

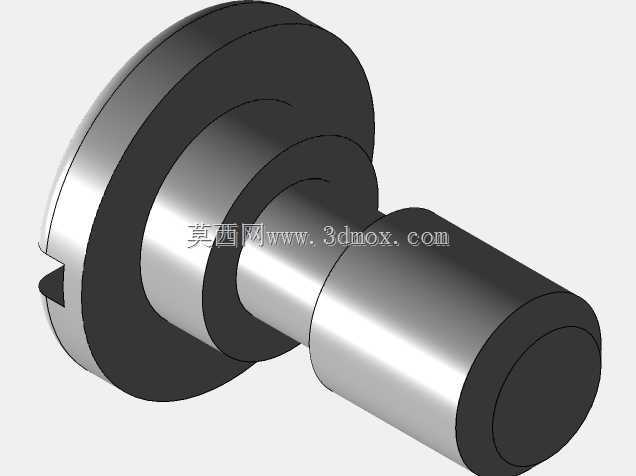

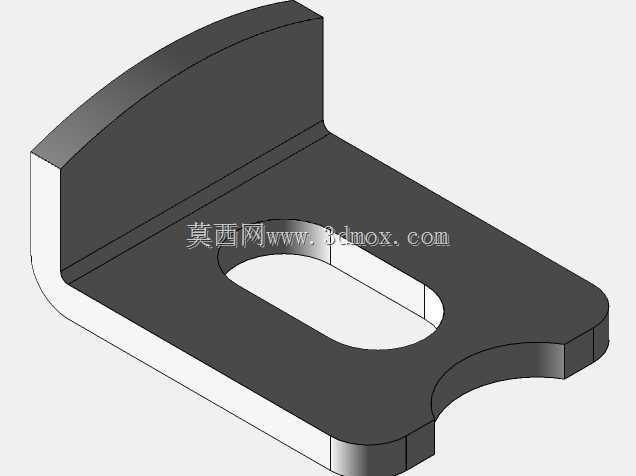

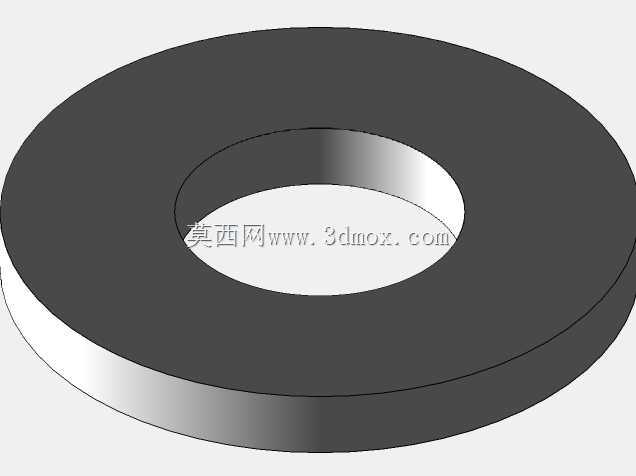

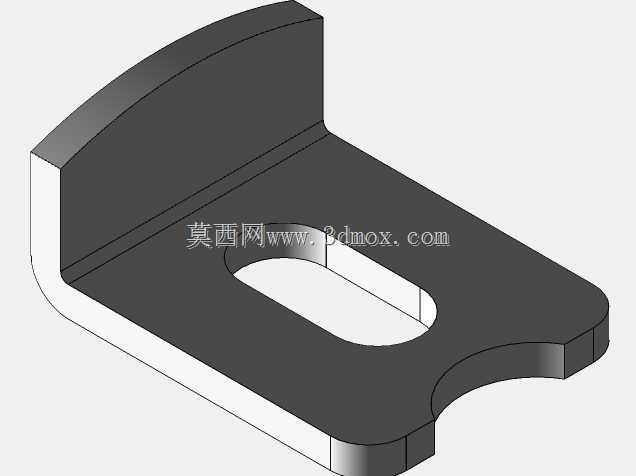

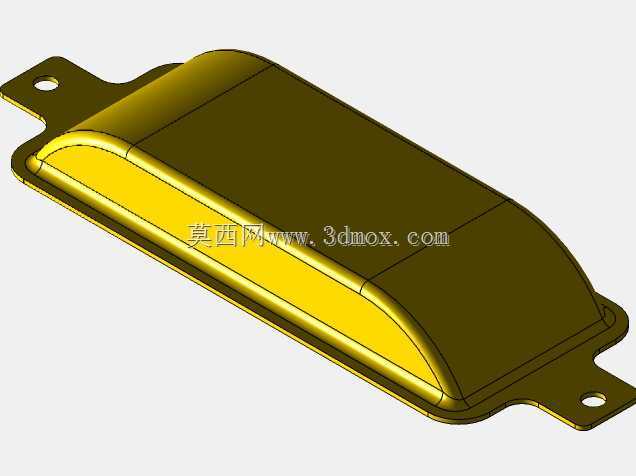

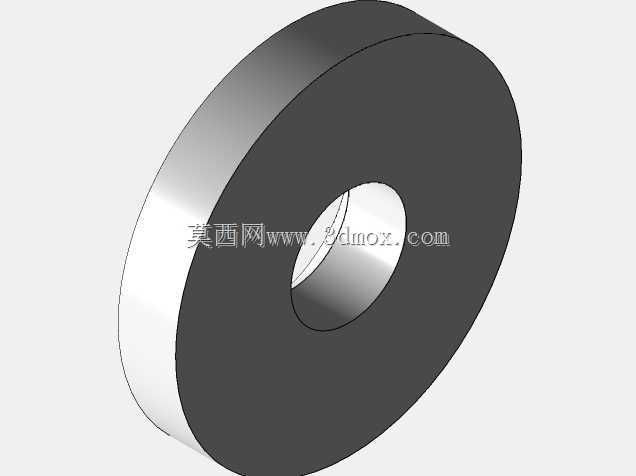

　　尾部的圆盘形挡肩可抵靠在操作者胸口或固定支撑面上，抵消钻孔时的反作用力，避免机身反向回转。设计过程中重点考量了传动齿轮的啮合间隙控制，所有齿轮均采用直齿圆柱齿轮结构，齿面做了倒角处理，降低手摇时的卡滞感，齿轮箱壳体采用一体式铸铝结构，既保证了传动部分的支撑刚度，又控制了整体重量，壳体上的固定螺栓采用内六角圆柱头螺钉，沉头安装后不会突出壳体表面，避免操作时剐蹭衣物或工件。输出主轴采用花键连接结构，可沿轴向做一定距离的伸缩进给，主轴端部采用标准的三爪钻夹头连接结构，可夹持0.6-6mm直径的直柄钻头，夹头的锁紧范围覆盖日常手工钻孔的常用钻头规格，不需要额外搭配转换接头。机身的安装边界方面，整体长度在收缩状态下为320mm，

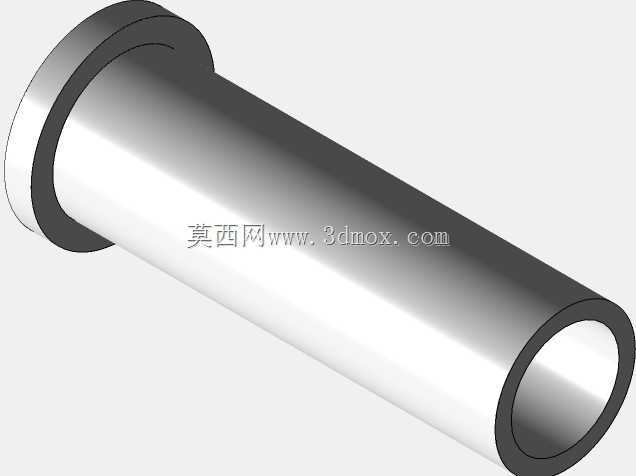

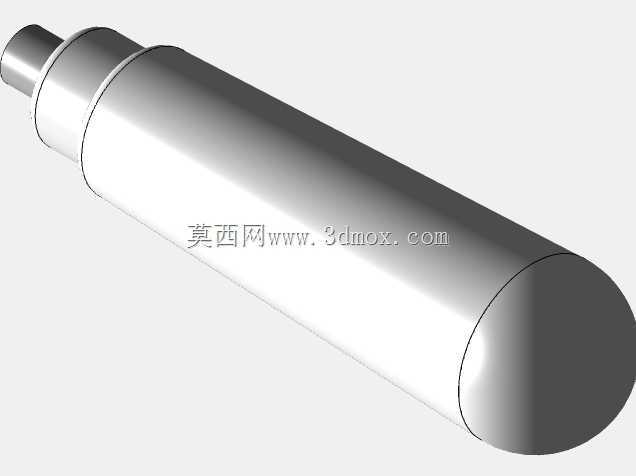

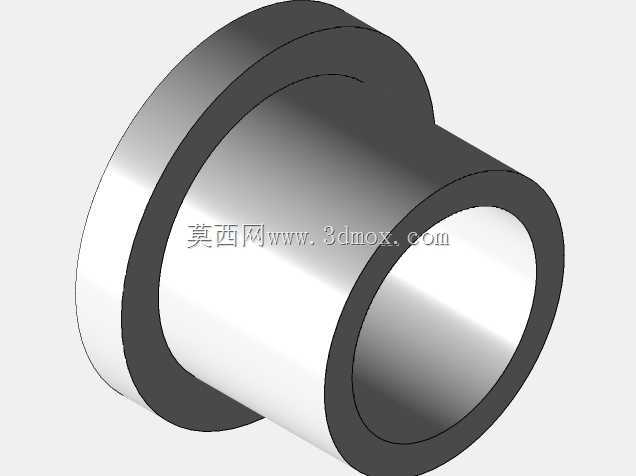

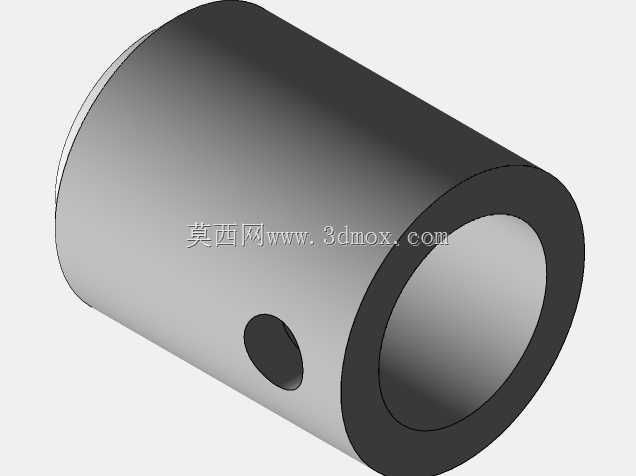

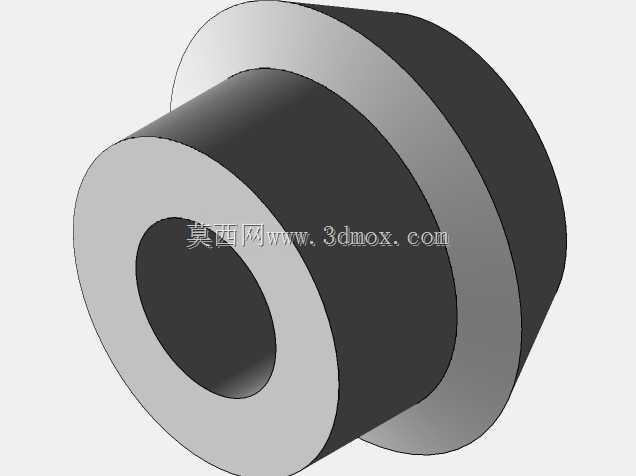

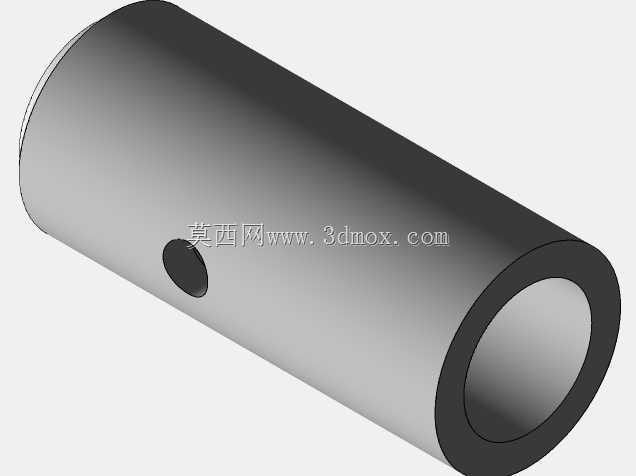

　　摇柄展开后的最大回转半径为120mm，操作时需要预留的最小空间范围为400mm×200mm×150mm，可在设备缝隙、柜体内部等狭窄空间内完成钻孔作业，不会因为空间不足导致摇柄无法转动。传动部分的润滑采用脂润滑设计，齿轮箱装配时填充足量锂基润滑脂，日常使用不需要频繁加注润滑油，维护成本极低，壳体上的注油孔设置在齿轮箱顶部，采用橡胶塞密封，长期使用后可直接打开注油孔补充润滑脂。握柄与金属机身的连接采用螺纹锁紧结构，木质握柄表面做了浸漆处理，避免长期使用后受潮开裂，握柄与金属轴的连接位置加装了铜质衬套，减少转动时的磨损，延长握柄的使用寿命。输出主轴的轴向窜动量控制在0.1mm以内，保证钻孔时的孔位精度，避免钻头晃动导致孔径超差或钻头折断，主轴前端的防尘套采用橡胶材质，可阻挡钻孔产生的碎屑进入齿轮箱内部，避免碎屑卡滞齿轮影响传动顺畅度。
