强光战术手持火炬灯结构设计方案

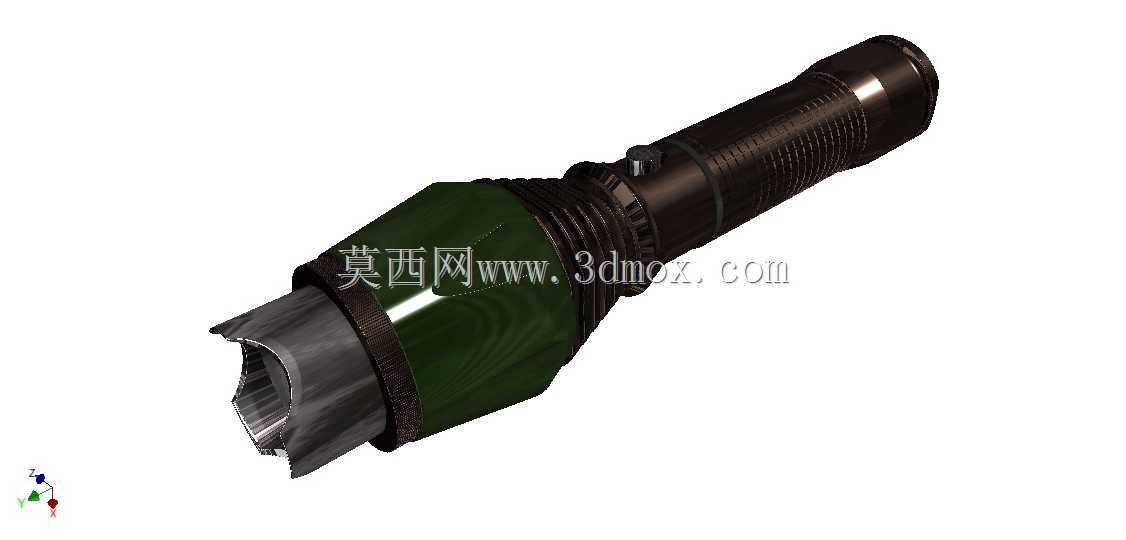

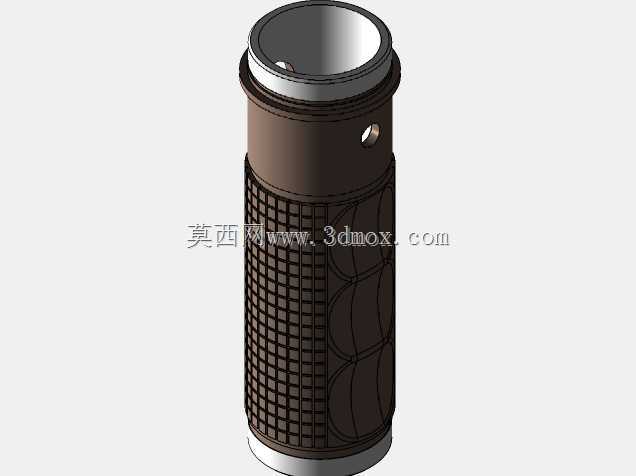

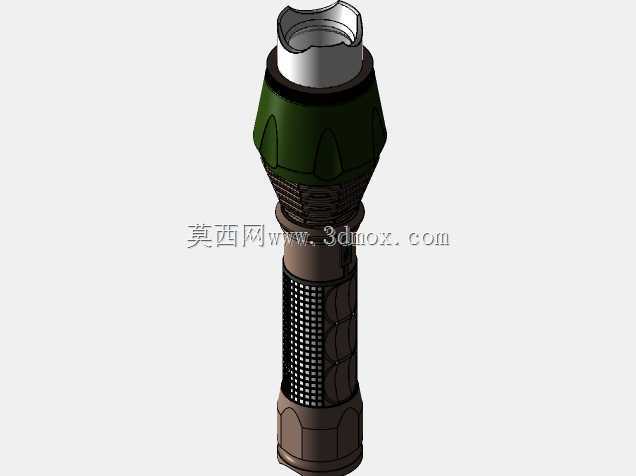

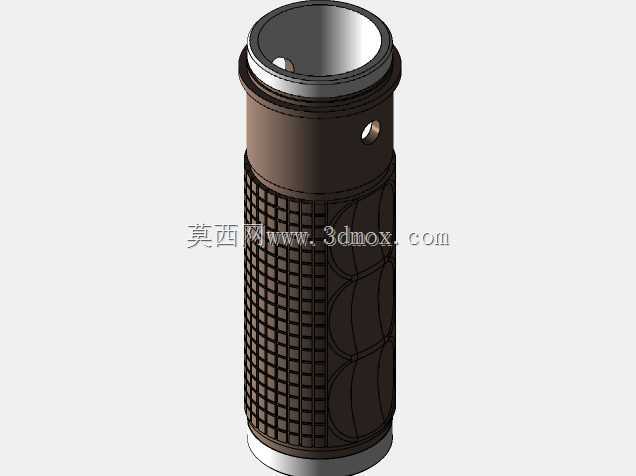

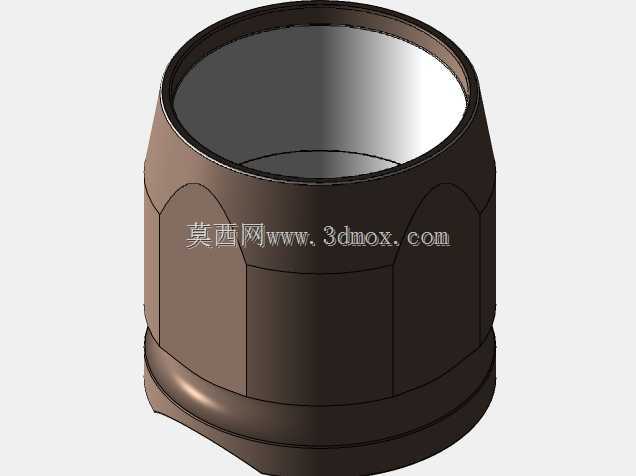

　　这款手持火炬灯的三维结构设计，核心围绕户外作业、应急搜救、战术执勤三类高频使用场景展开，在结构布局上优先平衡握持稳定性、抗冲击性能与散热效率，没有采用消费类手电常见的轻量化薄壁设计，整体壳体壁厚预留了足够的抗形变余量，可承受1.5米高度自由跌落至硬质混凝土面的冲击载荷，不会出现壳体开裂、内部光轴偏移的问题。灯头部位采用多边形切削造型的金属压圈，区别于常规圆形压圈的设计，一方面可以在放置时减少滚动滑落的风险，另一方面压圈内侧预留了密封胶圈的安装槽位，配合筒身连接处的双层胶圈结构，可实现IPX7级的防水能力，满足暴雨环境、浅水区域临时作业的使用需求。筒身握持区域做了周向滚花纹理处理，纹理深度控制在0.3mm，

　　既可以保证戴防滑手套操作时的摩擦力，又不会因为纹理过深积攒泥沙、增加清洁难度，滚花区域的直径比灯头尾部收窄2mm，贴合成年人手掌握持时的自然弧度，长时间持握不会产生明显的硌手感。灯头与筒身的衔接位置做了阶梯式过渡结构，这个位置刚好是握持时食指自然放置的区域，阶梯边缘做了R0.8的圆角处理，操作侧按开关时手指可以依托阶梯位置发力，不会出现打滑的情况。开关采用内嵌式侧按设计，开关按键表面比筒身外轮廓低0.5mm，避免放置时误触点亮，按键的按压行程设置为1.2mm，按压力度控制在5N左右，戴薄手套也可以清晰感知按压反馈，不会出现操作无响应的问题。尾部设计了平整的接触面，可以让手电竖直放置作为临时营地灯使用，尾部内侧预留了挂绳孔的安装位，

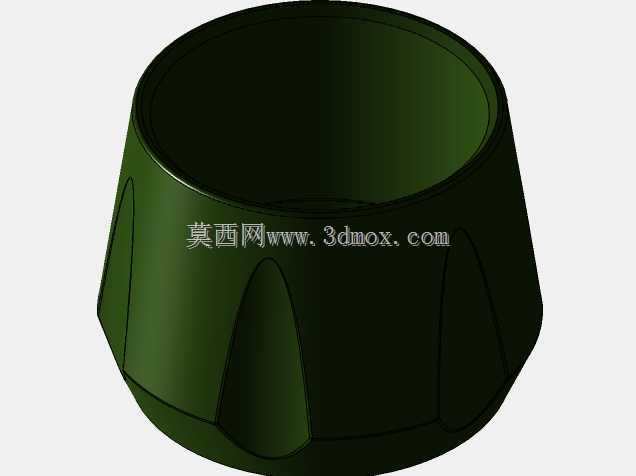

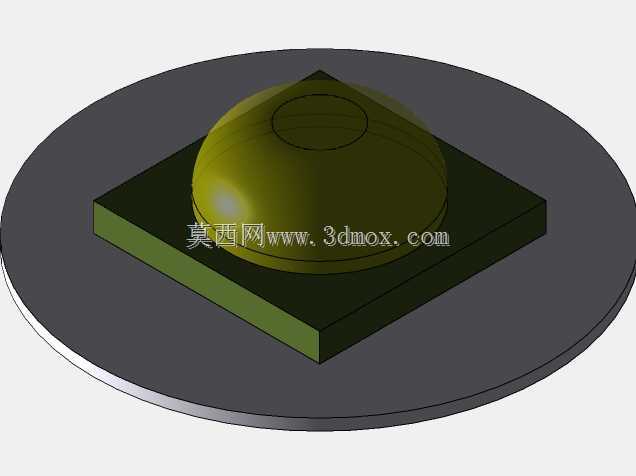

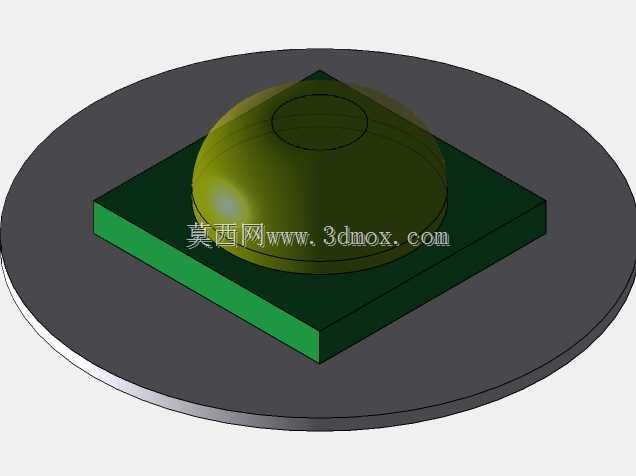

　　挂绳孔采用贯通式金属嵌件结构，避免塑料壳体直接受力出现开裂，可承受10kg的拉力载荷，满足高空作业时挂绳防坠的使用需求。光学结构部分，灯杯采用高精度抛物面反光设计，反光面的粗糙度控制在Ra0.8以下，保证光束的聚光效果，中心光斑照度均匀，没有明显的黑斑或黄圈，光斑边缘的过渡区域柔和，不会出现明暗分界过于生硬影响近距离观察的问题。灯头外侧的绿色防护圈采用软质橡胶材质，邵氏硬度控制在65A，既可以在磕碰时起到缓冲作用，又可以在低温环境下保持足够的弹性，不会因为低温变硬脆化。散热结构设计上，LED光源的安装基板直接与筒身金属内壁贴合，中间涂覆导热硅脂，把工作时产生的热量快速传导到整个筒身，通过筒身表面与空气接触完成散热，

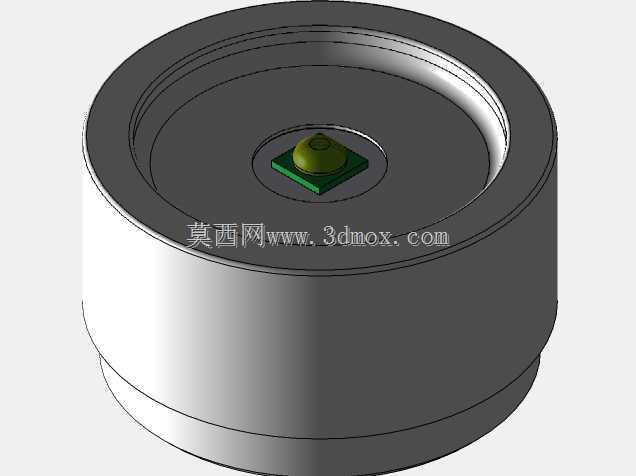

　　连续高亮工作2小时，筒身表面温度不会超过45摄氏度，避免握持时出现烫伤风险，同时也能保证LED光源的工作寿命，不会因为长期高温出现光衰过快的问题。电路仓的设计做了独立的隔舱结构，与电池仓之间用绝缘隔板分开，避免电池漏液或者短路时影响电路元件，电路仓内壁预留了导线走线槽，所有导线都做了固定处理，避免剧烈震动时导线松脱导致接触不良。电池仓采用兼容式设计，可以适配常规规格的锂离子电池，仓内弹簧采用镀金导电弹簧，保证大电流放电时的接触稳定性，弹簧的压缩行程预留了1mm的余量，即使电池因为生产公差存在长度偏差，也可以保证可靠接触，不会因为震动出现断电的情况。整体装配结构采用模块化设计，灯头组件、筒身组件、尾部组件都可以独立拆分，日常维护清洁时不需要特殊工具就可以完成拆解，胶圈等易损件更换方便，不需要专业售后人员就可以完成日常维护。外形尺寸上，整体长度控制在150mm左右，灯头最大直径45mm，筒身直径32mm，这个尺寸可以适配市面上绝大多数通用的手电套，不需要定制专用的携行装具，日常执勤或者户外携带时可以直接固定在腰带装具上，不会因为尺寸特殊出现携行不便的问题。结构设计阶段已经做了公差匹配，所有配合面的公差都控制在IT7级，批量生产时的装配一致性好，不会出现零部件互换性差的问题，金属部件的表面处理采用硬质氧化工艺，耐磨性能优异，日常使用中与装具、硬物摩擦不会轻易出现掉漆露底的情况。
