立式手动液压起重顶升工具结构设计

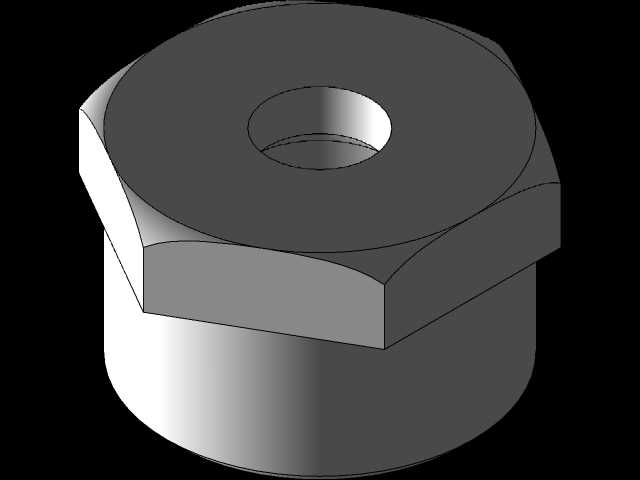

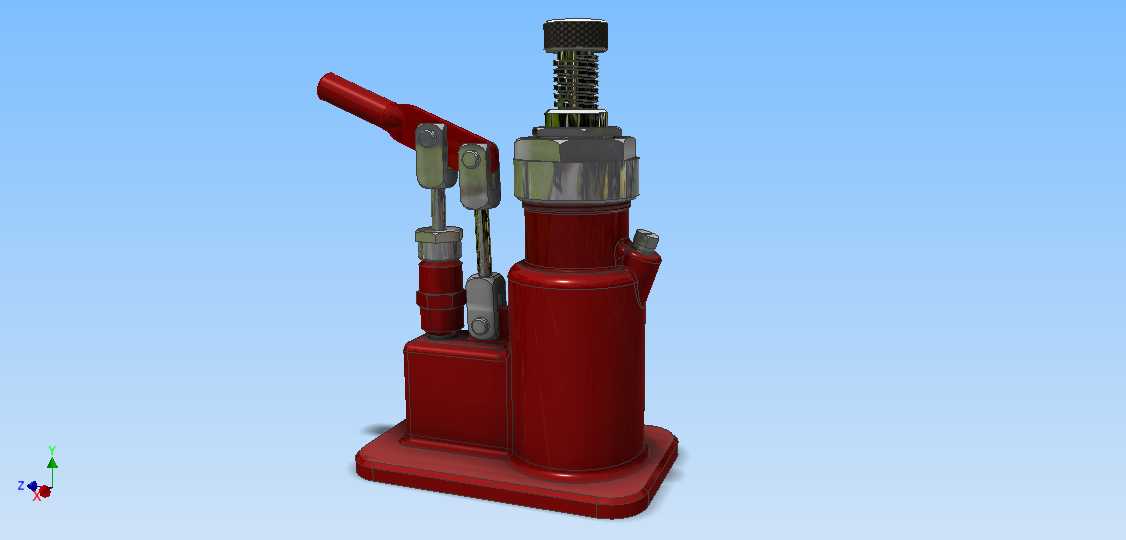

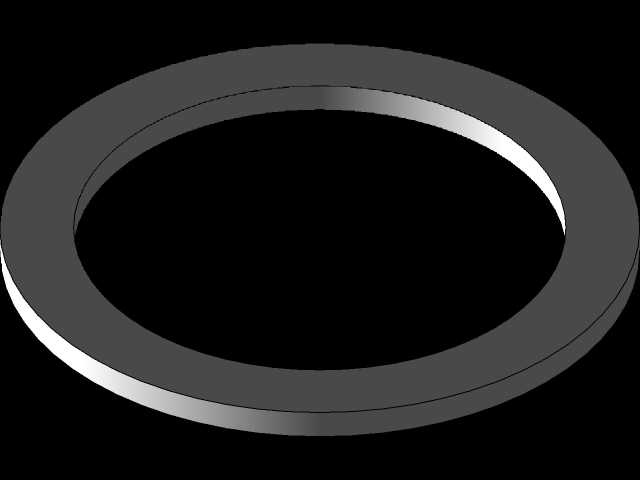

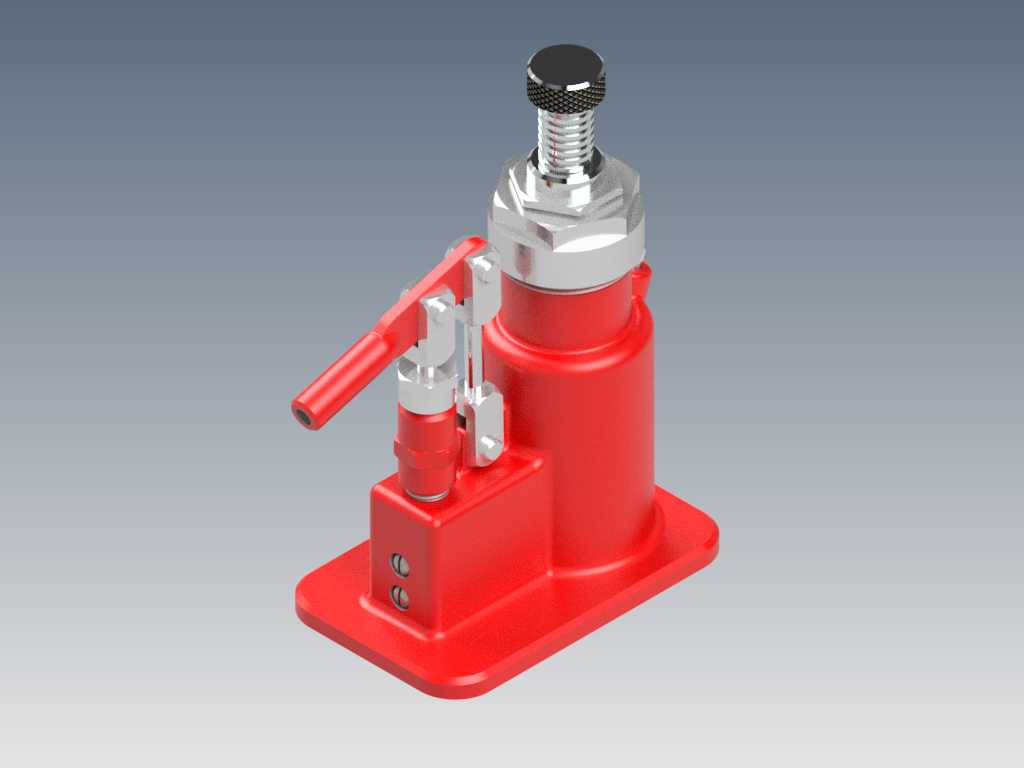

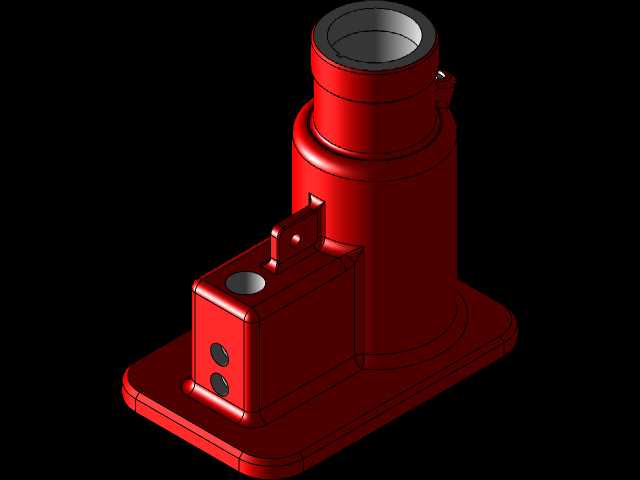

　　在设备检修、重物移位、小型构件安装这类现场作业场景里，手动液压顶升工具的使用频次一直居高不下，尤其是无外接动力源的野外作业、狭小空间内的设备调平场景，这类工具的便携性与可靠性直接决定作业效率。这款立式手动液压顶升结构，整体采用集成式布局设计，将储油腔、泵体、顶升油缸、泄压机构全部整合在同一铸钢底座上，避免了分体式结构外接管路带来的泄漏风险，同时也缩小了整体占地边界，底座采用加宽矩形支撑结构，支撑面做了防滑纹理处理，作业时可直接放置在平整硬质地面上，无需额外加装固定件，单台设备的底座占地边界控制在较小范围，可适配设备底部间隙有限的顶升场景。从功能实现逻辑来看，该结构通过手动压杆驱动单作用柱塞泵，将储油腔内的液压油泵入顶升油缸下腔，

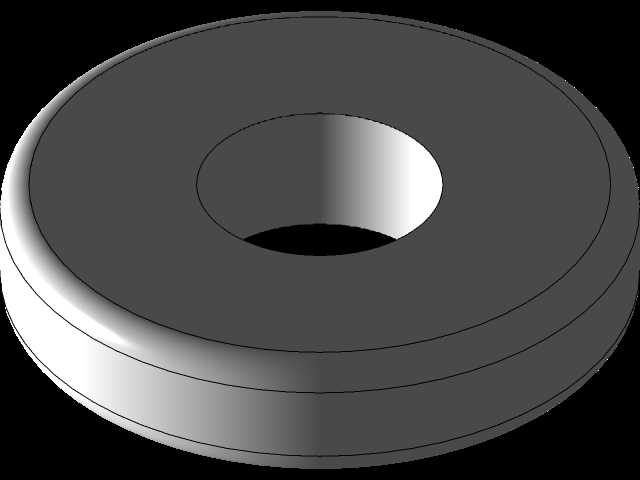

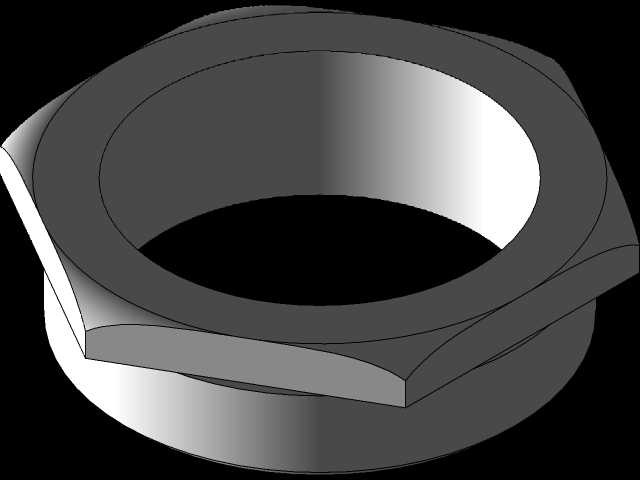

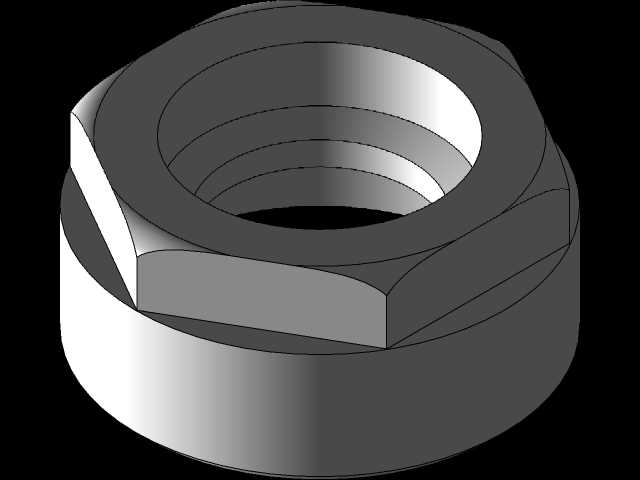

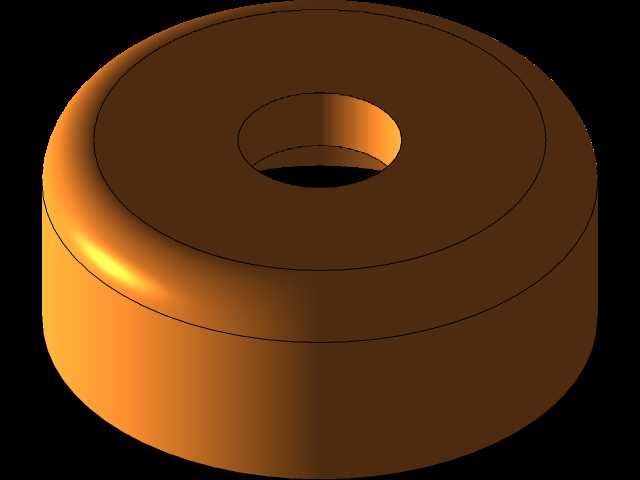

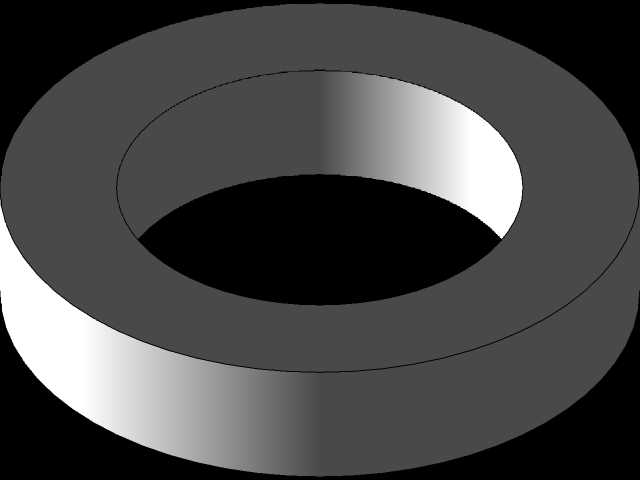

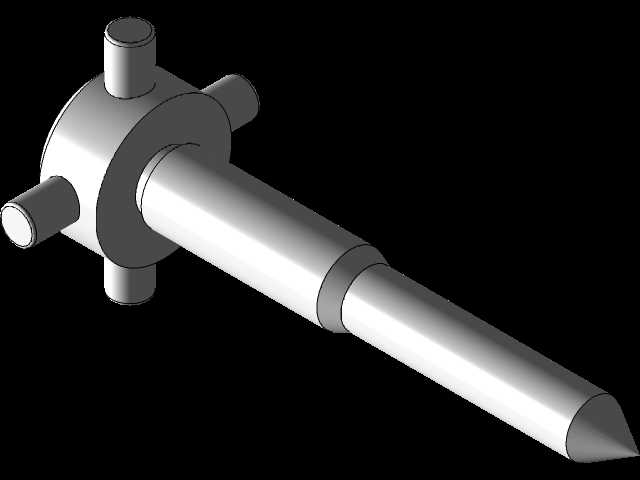

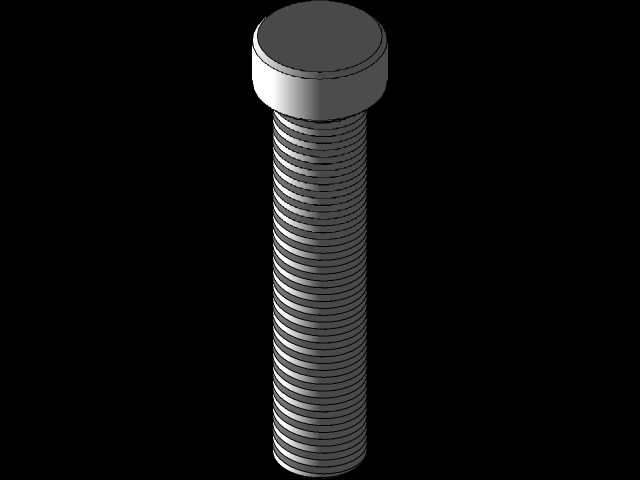

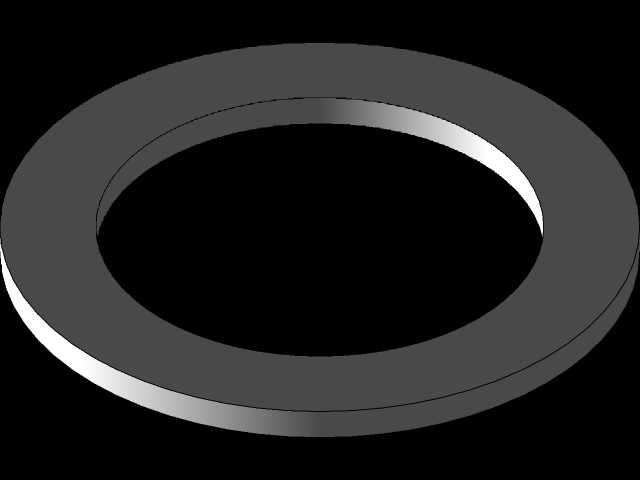

　　推动活塞杆逐步伸出实现重物顶升，压杆与泵体之间采用铰接式连接，操作力臂经过优化，单人施加常规手动力即可实现额定吨位的顶升输出，压杆的摆动角度控制在人体工程学适配范围内，长时间操作不易产生疲劳。泄压机构集成在油缸侧部，采用旋钮式针阀结构，顺时针旋紧即可封闭油路建立顶升压力，逆时针缓慢旋开即可控制油缸下腔液压油回流至储油腔，实现活塞杆的平稳回落，针阀的开度可通过旋转角度精准控制，能够避免重物快速下落带来的冲击风险。油缸部分采用多级密封结构设计，活塞杆表面做了硬铬镀层处理，既提升了表面耐磨性能，也降低了密封件的磨损速率，油缸顶部设置了可调节的支撑顶帽，顶帽表面做了滚花防滑处理，可根据被顶升物体的底部接触面高度做小范围调节，

　　保证顶升接触时的受力均匀性，避免局部应力集中损坏被顶升构件。储油腔与底座集成设计，油位观察结构设置在泵体侧部，可直观查看内部液压油存量，及时补充液压油避免泵吸空导致的顶升失效。从安装与适配边界来看，该结构的最低闭合高度适配多数常规设备的底部顶升间隙，活塞杆最大伸出行程覆盖日常检修、安装作业的常规顶升高度需求，整体结构无突出的外接部件，在狭小空间内操作时不会与周边构件产生干涉。在结构设计过程中，重点对受力薄弱点做了强化处理，底座与油缸连接位置采用圆弧过渡结构，避免应力集中导致的焊缝开裂或者铸件断裂，压杆铰接位置采用耐磨衬套结构，减少反复操作带来的铰接孔磨损，延长整体使用寿命。油路通道全部在铸件内部钻削成型，无外接油管接头，

　　大幅降低了液压油泄漏的概率，同时也减少了外部磕碰导致油路损坏的风险。实际作业过程中，该结构可单独使用完成单点位顶升，也可多台配合使用完成大型设备的同步调平，尤其适用于汽修场景下的车辆底盘顶升、机加工车间内的重型工件调平、仓储场景下的重型货箱移位顶升、野外管线铺设作业中的管道抬升等场景，无需外接电源或者气源，仅靠手动操作即可完成顶升作业，对作业环境的适配性极强。结构的所有运动部件都做了限位设计，活塞杆伸出到最大行程时会触发内部限位结构，避免活塞脱出油缸导致的顶升失效或者安全事故，手动压杆的摆动范围也做了机械限位，避免操作时压杆过度摆动导致泵体柱塞损坏。整体外观采用醒目的涂装设计，作业现场辨识度高，可避免作业过程中被误碰引发安全问题，外露的金属部件全部做了防锈处理，可在潮湿、多粉尘的作业环境下长期使用，不会轻易出现锈蚀卡滞的问题。
