40Nm扭矩中空直驱伺服回转台结构

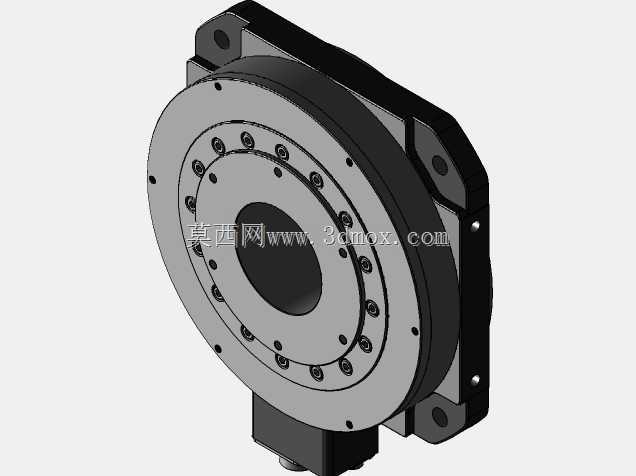

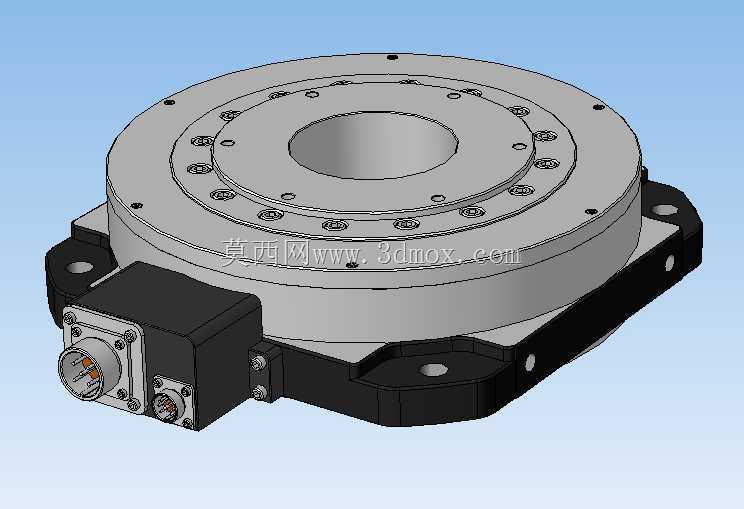

　　这款直驱伺服转台额定输出扭矩达40Nm，采用中空式主体结构设计，核心驱动单元与回转承载台体做一体化集成布局，省去了传统蜗轮蜗杆、齿轮减速结构带来的传动背隙，在精密分度、多工位回转加工场景中能实现更高的定位精度与重复定位一致性。从结构布局来看，台体上部为带均布安装螺孔的圆形承载法兰，中空过孔可直接穿过工装气管、电缆或是加工件的延伸段，在自动化上下料工位、激光打标回转工位、3C产品精密装配工位中，能大幅简化周边管线布局，避免回转过程中管线缠绕干涉。侧面集成的伺服驱动接插件采用快锁式航空接头，动力线与编码器信号线做分仓布局，减少强电信号对位置反馈信号的电磁干扰，保障低速回转时的速度平稳性，不会出现传统减速结构常见的低速爬行问题。

　　安装边界上，台体底部采用带定位销孔的方形安装基座，四个安装支脚做了下沉式沉孔设计，可直接通过内六角螺栓固定在设备安装面板上，基座与上部回转台之间的密封结构采用迷宫式密封设计，能阻挡加工过程中的切削碎屑、冷却液渗入内部驱动结构，适配机加工车间的复杂工况。设计过程中优先考虑了台体的刚性平衡，承载法兰的螺栓排布做了等距圆周均布，可适配不同规格的工装夹具安装，不会因为偏载导致回转精度下降；驱动单元的安装位置做了偏心避让，不会超出底部安装基座的外轮廓边界，在做设备整体布局时，无需额外预留驱动侧的避让空间，能有效压缩设备整体占用空间。不同于传统带减速机构的回转台，这款直驱结构的动态响应速度更快，在频繁启停的多工位轮换场景中，

　　能缩短工位切换的等待时间，提升整线的加工节拍；同时因为没有减速齿轮、蜗轮等易磨损传动件，长期运行的维护成本更低，无需定期调整背隙、更换润滑脂，适合在24小时连续运行的自动化产线中使用。台体的回转支撑采用交叉滚子轴承结构，可同时承受轴向载荷、径向载荷与倾覆力矩，在搭载偏心工装或是进行侧向力加工的场景中，也能保持稳定的回转精度，不会出现台体晃动、定位偏移的问题。
