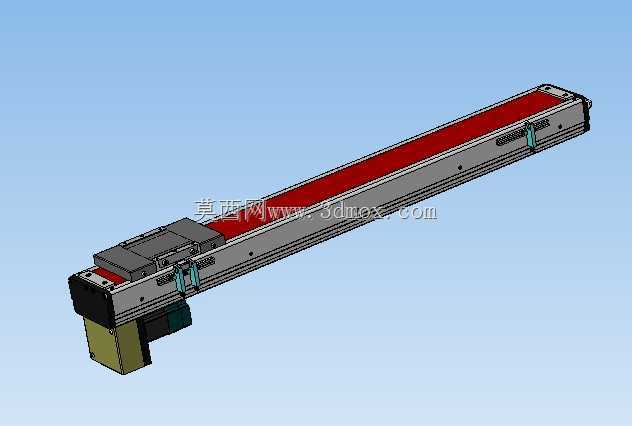

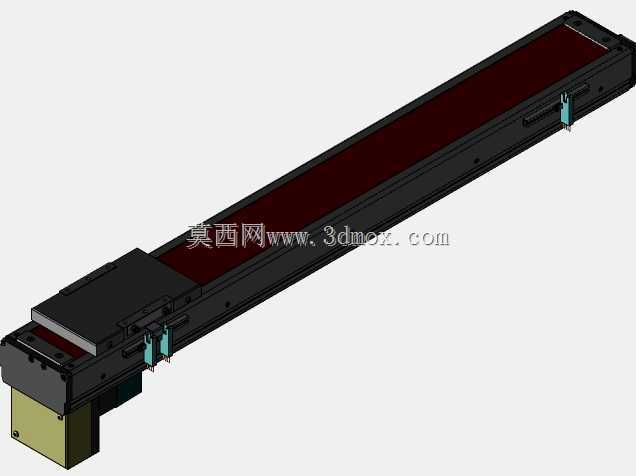

底部驱动650行程皮带式线性滑台模组

　　这款线性运动模组采用底部侧装电机的布局形式，有效行程设定为650mm，在自动化产线的点位搬运、工位移栽、检测设备的探头进给、小型装配工位的直线往复动作场景中适配性极强。区别于常规直连或侧装外置电机的滑台结构，底部安装驱动电机的设计能够压缩模组端部的横向占用空间，在设备内部安装空间局促、横向尺寸受限的布局场景下，能够大幅降低安装边界的预留要求，给周边走线、其他功能组件的排布留出更多余量。模组主体采用铝合金挤压型材作为基座，型材本体集成了直线导轨的安装基准面，装配时无需额外加工拼接安装底座，导轨安装面的平行度、直线度在型材挤出阶段就通过模具精度保证，减少后续二次机加工的工序量，也能降低长期运行后基座变形带来的精度衰减。

　　传动部分采用同步带传动结构，配合两端的张紧调节机构，装配时可以通过端部的张紧螺钉调整同步带的预紧力，既避免预紧力过大带来的运行阻力升高、皮带磨损加快问题，也能防止预紧力不足导致的传动背隙过大、定位失准问题。滑座部分采用集成式滑块安装板，可直接适配常规的工业负载安装接口，滑块与导轨之间采用预压设计，能够抵消常规运行中的侧向倾覆力矩，在带载做水平往复运动时，运行平顺性能够满足中低速点位运动的精度要求。模组的同步带外侧设置了全行程防护钢带，能够阻挡车间环境中的切屑、粉尘、切削液溅入传动与导轨配合面，减少日常维护的频次，在机加工上下料、3C产品装配这类存在少量粉尘或切削液飞溅的场景中，无需额外加装外置防护罩即可满足基础防护需求。

　　从安装边界来看，模组整体截面尺寸紧凑，底部设置了通长的安装槽位，可通过T型螺栓从任意位置锁紧固定在设备安装面上，不需要在基座两端预留固定螺钉的操作空间，适配多种不同的安装跨距需求；端部的电机安装座采用标准化接口，可匹配不同功率的伺服或步进电机，设计选型时可以根据实际负载重量、运行速度、加速度要求灵活搭配驱动单元，无需对模组主体结构做二次修改。滑座的安装面预留了标准的螺纹孔阵列，负载安装时可以直接通过螺栓锁紧，不需要额外加工转接板，能够缩短设备搭建的装配周期。在实际设计选型过程中，这类固定行程的标准线性模组能够减少工程师从零开始设计导轨、传动、基座结构的工作量，直接根据行程、负载、安装空间要求选型调用即可，大幅缩短非标设备的设计周期，同时成熟的标准化结构也能降低设备调试阶段的故障概率，提升设备运行的稳定性。
