多通路液压换向阀结构三维设计作品

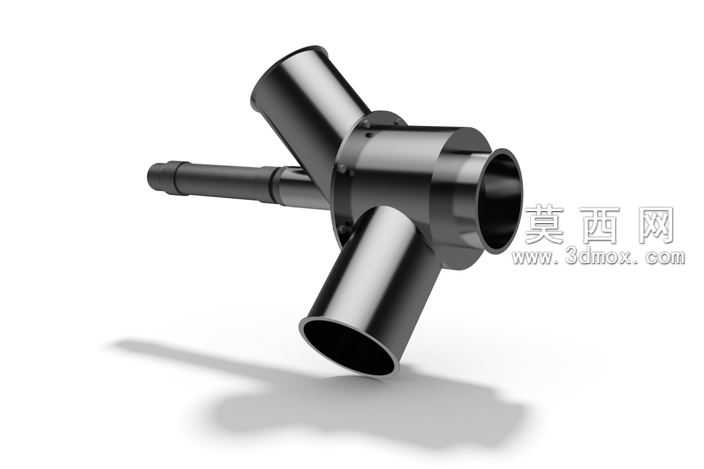

本作品为多通路液压换向阀的三维建模设计成果，建模阶段采用参数化特征构建思路，首先梳理换向阀的核心功能逻辑：作为液压系统中控制油液流向、切换油缸动作方向的核心元件，需同时满足多通路连通、高压密封、动作顺畅的结构要求。建模过程中先绘制阀体主体的基准轴线，确定三个外接管路接口与阀芯安装轴的空间角度，通过旋转凸台命令生成阀体的基础回转结构，再对三个管路接口的衔接部位做圆角过渡处理，避免应力集中的结构缺陷。针对阀芯安装段的密封槽、定位凸台结构，采用拉伸切除与环形阵列命令完成细节构建，保证各密封槽的宽度、深度尺寸符合液压元件的通用密封件安装标准。材质渲染阶段，为阀体主体赋予高光亮面金属材质，模拟合金钢精加工后的表面质感，调整环境光的反射角度，突出阀体曲面的光影过渡效果，清晰呈现各管路接口的轮廓边界与衔接结构；对阀芯外露的操作杆部分做哑光金属质感区分，强化不同部件的视觉辨识度。结构设计上充分考虑液压换向阀的实际装配逻辑，三个外接管路接口分别对应压力油进油、工作油路回油、油缸控制油路的连通需求，接口内径尺寸匹配常规液压管路的通径标准，阀芯与阀体的配合段预留合理的装配间隙，既保证阀芯动作的顺滑度，又满足高压工况下的密封要求。整体建模过程严格遵循液压元件的设计规范，所有结构特征均围绕换向阀的油路切换功能展开，没有冗余的装饰性结构，各部位的壁厚、过渡圆角均参考行业通用设计标准，能够直观呈现多通路换向阀的内部装配关系与外部连接形态，可用于液压系统原理演示、产品结构验证以及相关教学场景的展示使用。
