双联弹簧式公羊底部安全阀门结构设计

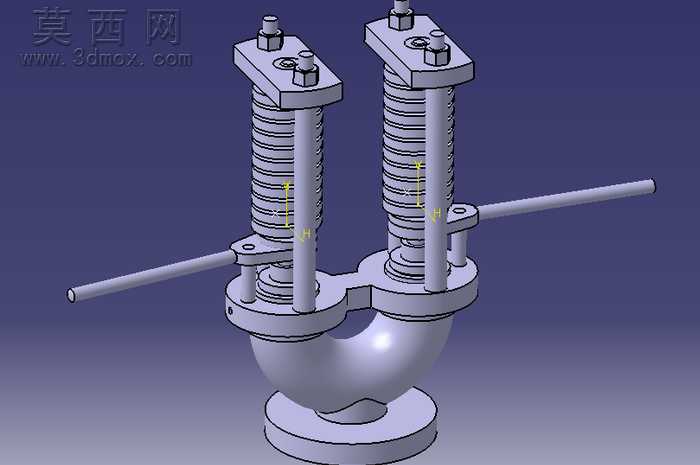

本作品为双联结构的公羊底部安全阀门三维建模成果，整体采用参数化建模思路完成全结构搭建，建模过程中严格遵循阀门类产品的结构设计规范，对每一处装配结构都做了精准的尺寸约束与干涉校验。模型整体采用U型连通阀体作为基础载体，底部设置圆形法兰连接基座，用于与管路系统实现密封对接，阀体上方对称布置两套完全一致的弹簧泄压模组，两套模组通过一体式的杠杆操作手柄实现联动控制，既可以实现双通路同步泄压，也可通过杠杆结构手动触发泄压操作，兼顾自动超压泄放与手动应急操作的双重功能。建模过程中对弹簧模组做了精细化还原，每一组模组都包含阀杆、压紧弹簧、顶部压板、锁紧螺栓、密封阀瓣等核心零件，弹簧采用螺旋扫描特征生成，精准还原了弹簧的节距、丝径与有效圈数参数，顶部压板与锁紧螺栓采用标准件建模规范，还原了螺栓的六角头、螺纹段等细节结构，阀杆与阀体导向部位做了间隙配合的尺寸预留，还原真实阀门的运动装配关系。材质渲染阶段，阀体、阀杆、压板、手柄等金属结构件统一采用哑光铸钢材质，调整了金属材质的粗糙度与反光参数，还原工业铸钢件的真实质感，弹簧部件采用稍亮的弹簧钢材质，与阀体材质形成细微视觉区分，连接法兰的密封面做了精加工面的质感处理，区分铸造毛坯面与机加工面的视觉差异。整体渲染采用深蓝色渐变背景，搭配柔和的侧向打光，清晰展现阀门的整体轮廓与各部件的装配层次，对杠杆手柄、弹簧间隙、阀瓣密封位置等关键结构做了光影突出处理，方便直观理解阀门的工作原理与结构组成。设计过程中充分考虑了双联安全阀的使用场景，对称式的双模组设计既提升了泄压通流能力，也可实现单模组在线检修的功能需求，一体式杠杆结构简化了手动操作的流程，整体结构紧凑，装配逻辑清晰，所有可动部件都保留了正确的运动自由度约束，可直接用于后续的运动仿真、结构受力分析以及工程图纸导出工作。
