四轮差速智能移动小车底盘结构设计

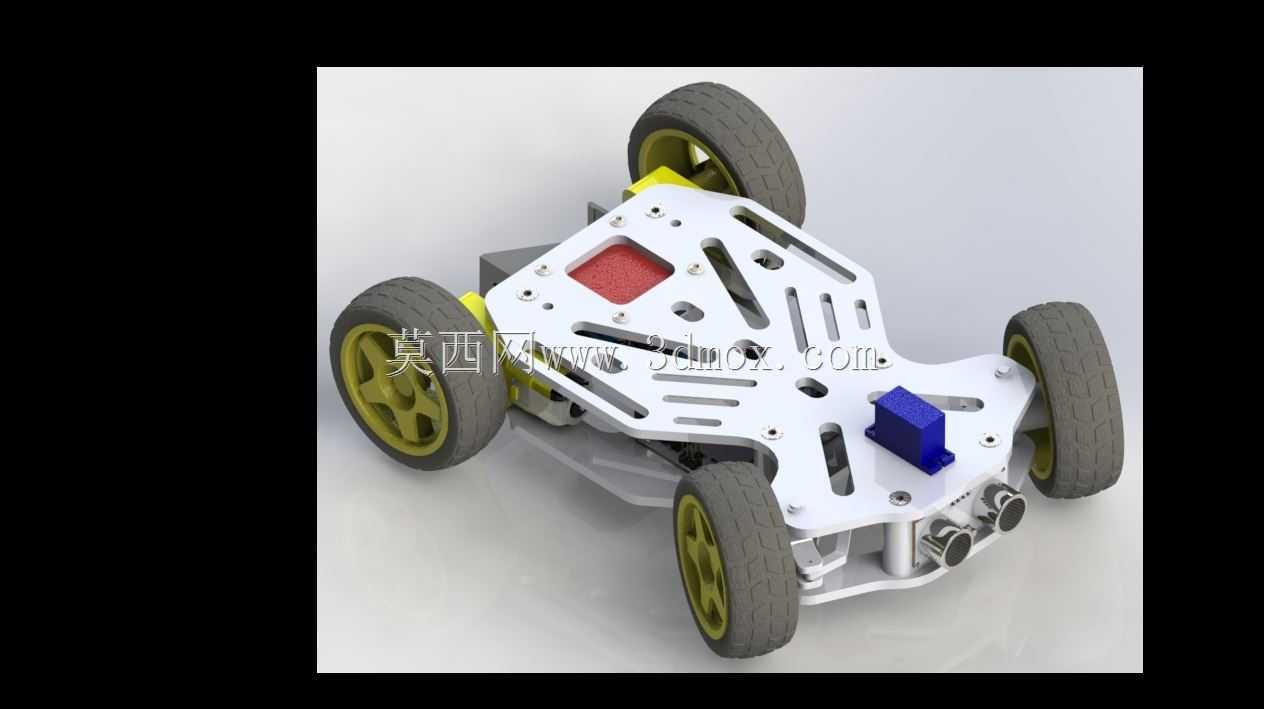

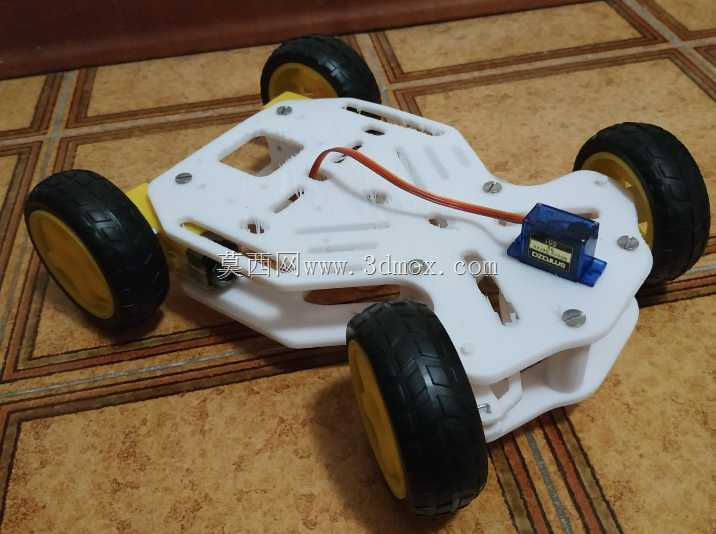

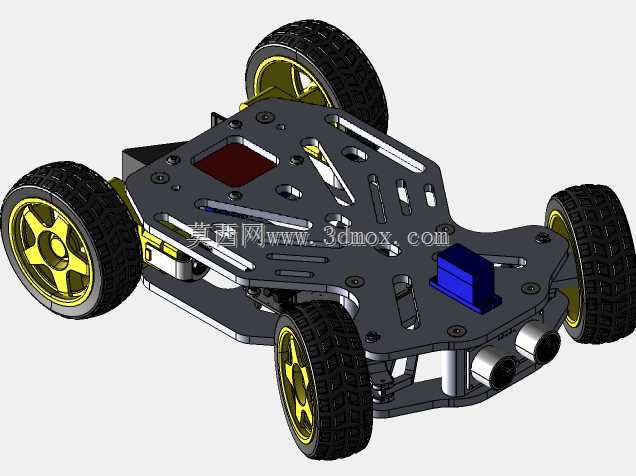

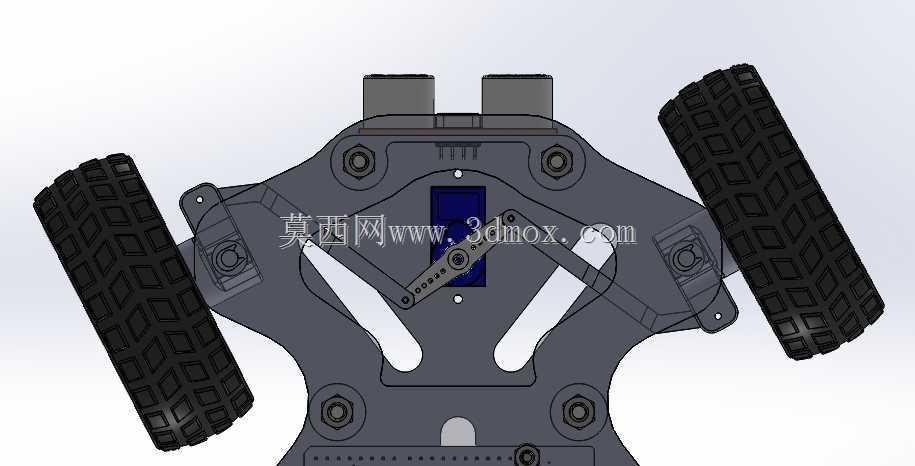

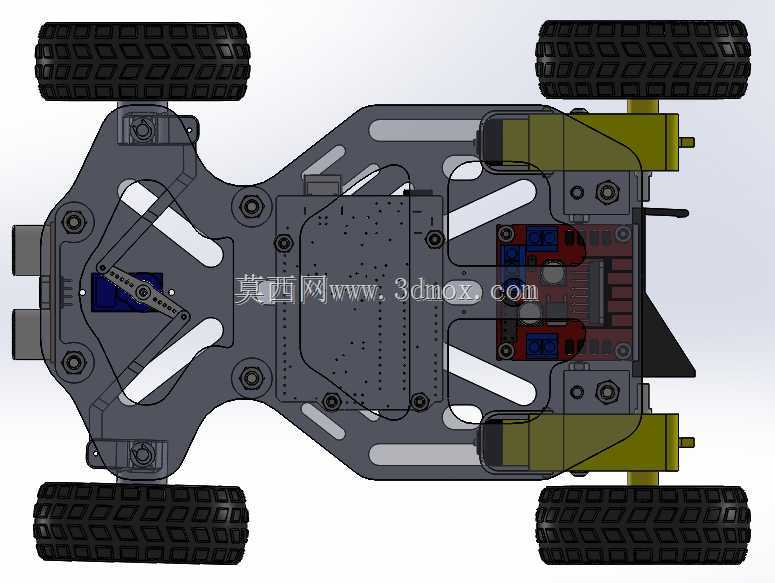

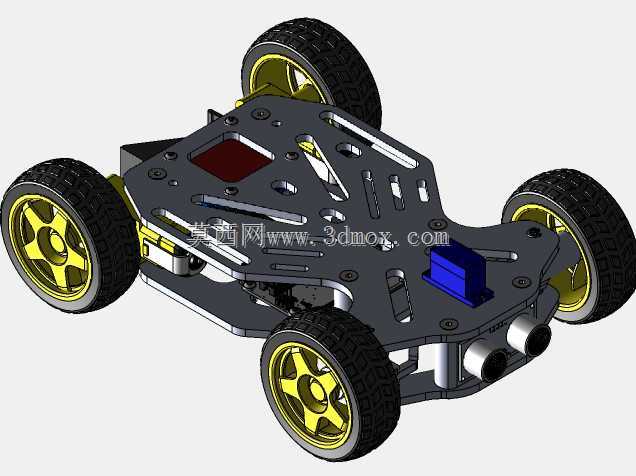

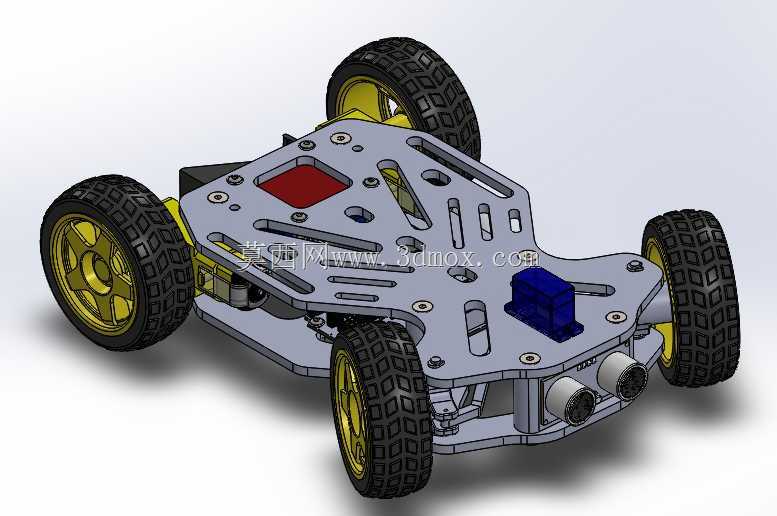

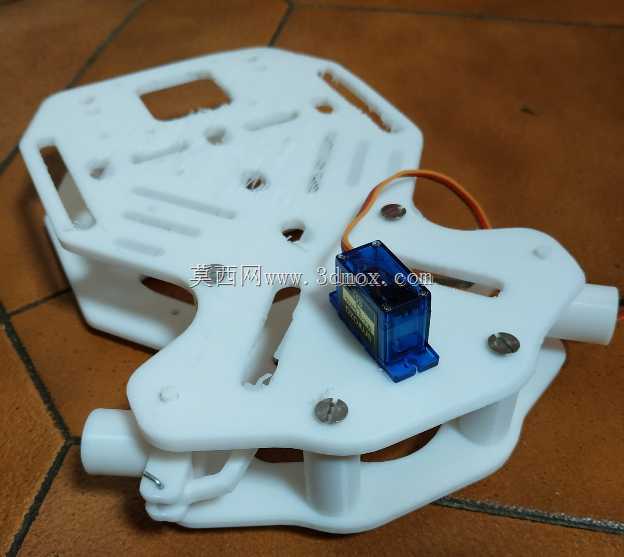

　　这款轮式移动底盘的结构设计，核心面向室内外低速巡检、教学实验、小型物料转运等场景的载体需求，整体采用上下分层的镂空板式承载结构，主承载板选用硬质铝合金加工成型，板面通过多组不同规格的安装孔位预留，兼容主流微控制板、驱动模块、传感组件的直接安装，无需额外打孔改制。驱动部分采用四轮独立布局，每个车轮配套独立的减速驱动单元，通过差速控制实现转向动作，省去传统转向机构的复杂连杆结构，既压缩了整体装配空间，也降低了后期维护的零件更换成本，车轮选用橡胶防滑胎面搭配硬质轮毂，在平整水泥地、环氧地坪、短绒地毯等常见室内地面都能提供足够抓地力，避免起步打滑、转向偏移的问题。底盘前部预留两个超声传感安装位，可直接插接常用的测距模块，

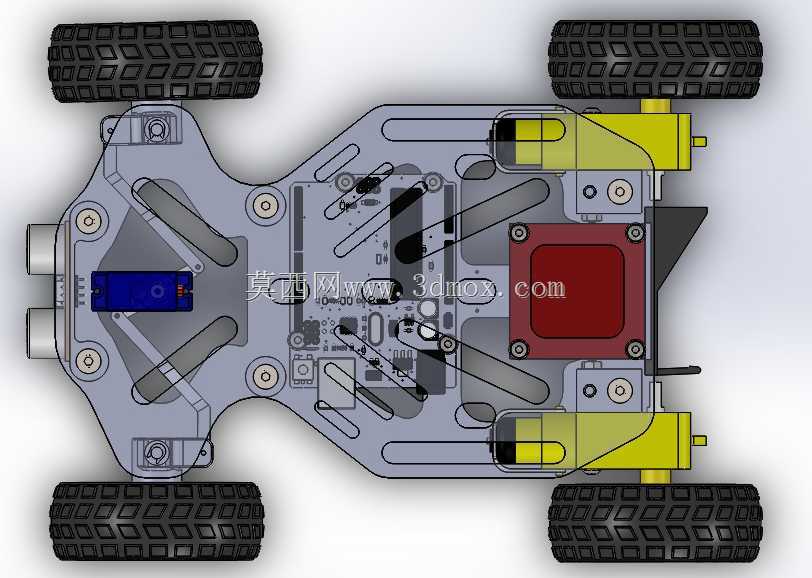

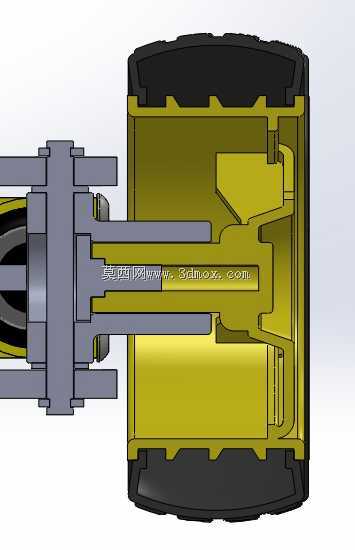

　　实现行进过程中的近距离障碍物检测，板面中部的方形沉台可固定主控单元，避免走线过程中线路与运动部件剐蹭，后部预留的电池安装位可适配常规规格的锂聚合物电池组，通过重心后置的布局平衡前部传感器的重量，避免爬坡时出现翘头问题。从安装边界来看，整体轮距控制在160mm左右，轴距210mm，主承载板距离地面高度35mm，可顺利通过高度不超过15mm的地面凸起，不会出现底盘剐蹭卡滞的情况，板面的镂空槽一方面用于减轻整体自重，降低驱动单元的负载，另一方面可作为走线通道，将传感线、电源线规整收纳在板面下方，避免外露线路被车轮卷入。设计过程中对每个安装孔位的同轴度做了公差约束，车轮安装位的轴承座预留了0.02mm的配合间隙，既保证车轮转动顺畅无卡滞，

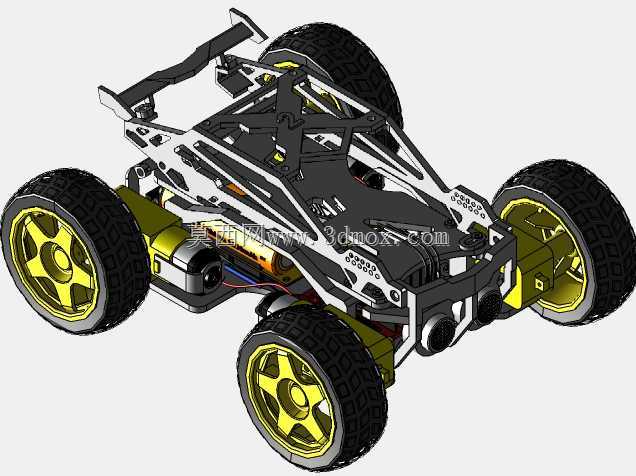

　　也不会出现轴向窜动的问题，主承载板的边角做了圆弧过渡处理，避免装配调试过程中尖锐边角划伤操作人员，所有外露的紧固件都选用沉头螺丝安装，保证板面平整无凸起，方便上层功能模块的叠加固定。这款底盘的结构兼容性较强，除了基础的巡线、避障功能外，还可通过上层安装孔拓展机械臂、图像采集模块、环境检测传感器等组件，适配不同场景的功能改装需求，整体装配零件数量控制在30件以内，普通从业者参照装配关系即可在半小时内完成整机组装，无需专用工装夹具辅助。
