650行程左驱线性传动模组结构设计

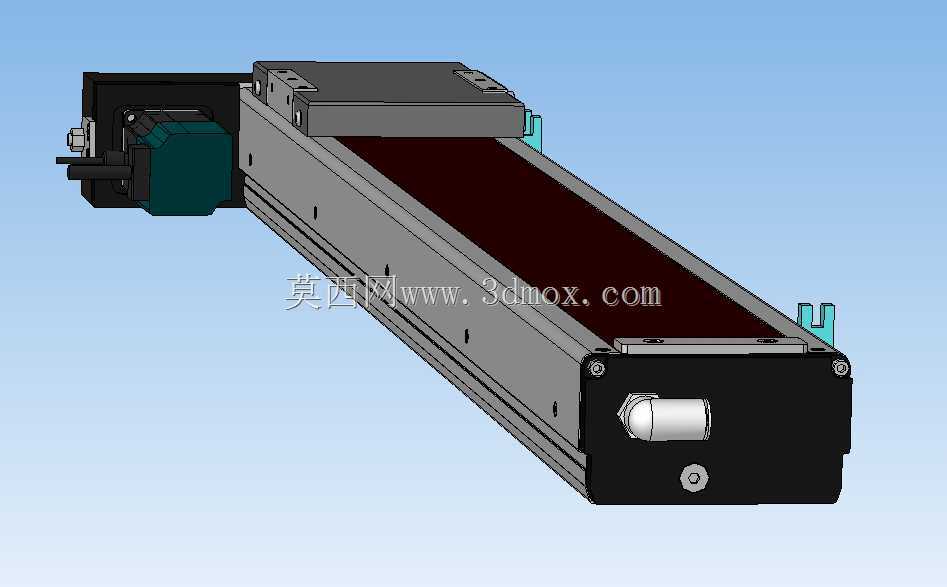

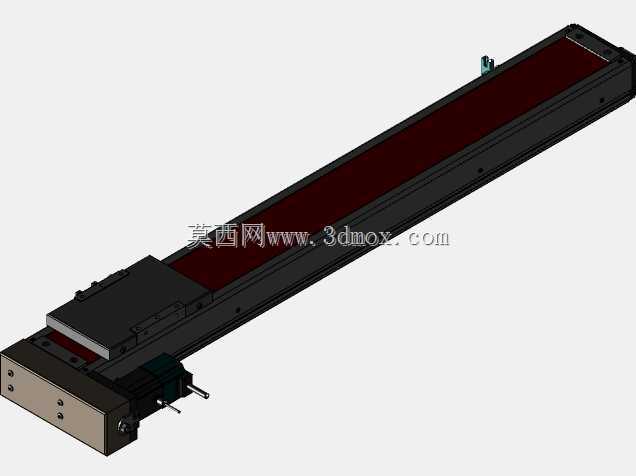

　　这款线性传动模组在3C电子装配、光伏组件叠层、小型工件上下料工位中适配性极强，尤其是在行程要求固定为650毫米的单轴往复输送场景下，能直接替代传统的气缸加导轨的组合方案，省去了自行拼接导轨、同步带、电机安装座的调试工时。从结构设计逻辑来看，驱动端采用左侧集成式电机安装布局，电机输出轴直接与模组内部的传动副连接，省去了外置联轴器的额外安装空间，整体安装边界的宽度方向尺寸更紧凑，对于设备内部安装空间局促的工位来说，能有效减少机架的横向占用尺寸。模组主体采用封闭式铝型材基座，型材内部集成了直线导轨的安装基准面，加工时一次装夹完成导轨安装槽、同步带容纳腔、两端端盖定位面的铣削，保证了导轨运行的平行度公差，

　　避免了拼接式结构多次装夹带来的累积误差，运行过程中滑台的跳动量能控制在普通装配要求的允许范围内。滑台部分采用标准化的安装螺纹孔阵列，可直接适配不同规格的气动夹爪、真空吸盘支架、小型工装夹具的安装，不需要额外加工转接板，对于快速搭建自动化工作站的结构工程师来说，能直接调取模型完成机架布局，省去了逐一绘制零件、核对安装孔位的步骤。两端的端盖集成了同步带张紧调节结构，不需要拆解整个模组外壳就能完成传动带的张紧度调整，日常维护时只需要松开端盖上的锁紧螺钉，调整张紧螺栓的进给量就能消除传动间隙，降低了现场运维的操作难度。模组侧面预留了传感器安装槽，可直接嵌入槽型光电开关，用来实现滑台的原点复位、正负硬限位的信号检测，

　　不需要额外设计传感器安装支架，布线时线缆可顺着型材侧面的走线槽布置，避免滑台往复运动时剐蹭线缆。从安装边界来看，模组底部的安装孔采用等间距排布，可直接通过T型螺栓固定在标准工业铝型材机架上，安装面的平面度要求不高，普通焊接机架经过简单铣面处理就能满足安装要求，不需要额外加工高精度的安装基准平台。在负载适配方面，这款模组针对10公斤以内的水平输送负载做了结构优化，导轨的滑块选型匹配了对应负载的额定静载荷，在常规的往复运动节拍下，能满足通用自动化工位的使用寿命要求，不会出现短时间内导轨磨损、传动带跳齿的问题。
