内螺纹M16x1.0连接器用2型封盖结构

　　这款2型封盖主要适配GOST标准体系下的连接器接口，核心作用是在管路、线缆连接器非插接状态下实现端口密封防护，避免外界粉尘、水汽、切削液等杂质侵入连接器内部，保障插接触点的导通可靠性与接触精度，常见于工业控制线缆连接端、气动管路预留接口、液压系统备用接驳位的日常防护场景，在机床布线、自动化设备气路排布、工业通讯链路搭建中都有高频应用。

　　从结构设计来看，封盖采用内螺纹M16x1.0的细牙螺纹结构，细牙螺距的设计一方面提升了螺纹配合的自锁性能，在设备运行产生持续振动的工况下不易出现松脱，另一方面细牙螺纹的配合间隙更小，能辅助提升端面密封的贴合效果。封盖主体做了阶梯式外形设计，靠近螺纹端的圆柱段做了公差收紧处理，装配后可与连接器端口的内止口形成小间隙配合，起到径向定位作用，避免封盖拧紧过程中出现偏斜导致螺纹错牙；外露端设置了多道平行防滑棱，无需借助扳手等工具即可徒手完成拧紧与拆卸操作，日常设备维护时操作效率更高，同时防滑棱的圆角处理避免了锐边划伤操作人员手部的风险。

　　安装边界方面，封盖拧紧后整体外露高度控制在合理范围内，不会与周边排布的其他线缆、管路部件产生干涉，适配安装空间局促的密集布线场景；螺纹有效啮合长度经过匹配计算，既保证足够的连接强度，又避免螺纹过长导致装配到位后仍存在虚位。封盖的端面预留了密封垫片安装槽，可适配橡胶平垫片、紫铜密封垫片等不同材质的密封件，满足常压防尘、低压防渗漏等不同防护等级的使用需求，针对有一定压力的气路接口场景，更换对应材质的密封件即可达到使用要求，无需重新调整主体结构尺寸。

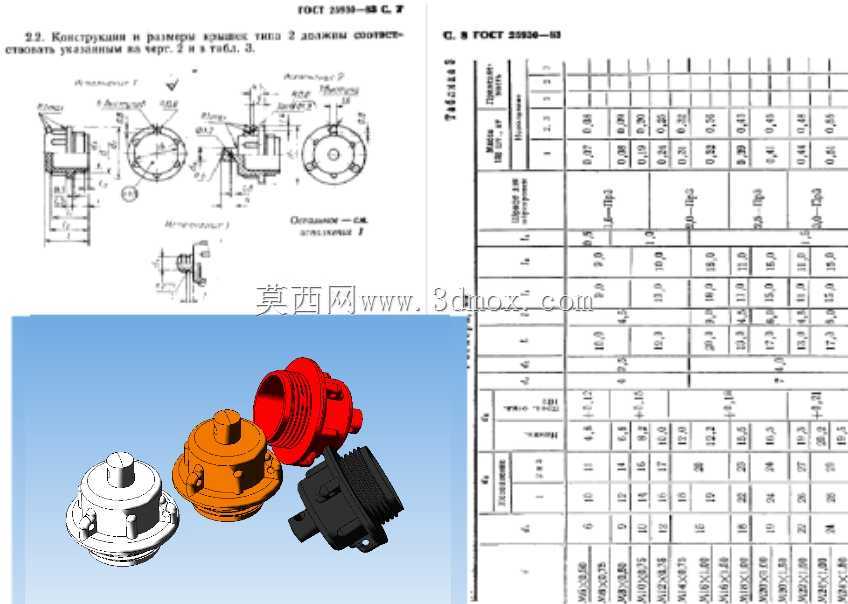

　　建模过程中严格遵循GOST 25930-83标准中的尺寸公差要求，螺纹牙型、各段直径、倒角尺寸都与标准参数保持一致，可直接用于同规格连接器的配套选型验证、装配干涉模拟，也可作为非标封盖设计的参数参考基准，帮助结构设计人员快速完成接口防护类零件的方案迭代，减少重复测绘标准件的工作量。
