d6滚轮550行程交叉线性导轨结构

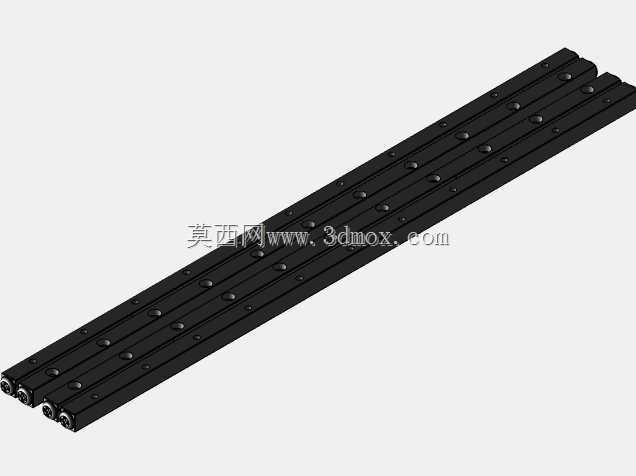

　　在非标自动化生产线、精密检测工位、小型机床滑台的直线导向场景中，这类带交叉滚轮的线性导轨是兼顾紧凑安装空间与平稳运行需求的常用选型。区别于传统滚珠导轨的循环滚珠结构，该款导轨采用交叉排布的滚轮作为滚动体，滚轮直径为6mm，单根导轨额定行程为550mm，整体采用双轨并行的排布结构，两根导轨平行布置，滑块通过交叉滚轮与导轨滚道贴合，运行过程中滚轮交替承受不同方向的载荷，可同时承载垂直方向、水平侧向以及倾覆力矩，适配多方向受力的滑台安装场景。从设计逻辑来看，该导轨的滚道采用与滚轮曲率匹配的圆弧接触面，相比点接触的滚珠结构，线接触的滚轮滚道配合拥有更大的接触面积，同等安装尺寸下额定动载荷更高，同时滚轮自身的转动阻尼更小，

　　低速运行时不会出现滚珠导轨常见的爬行现象，在短行程高频往复的工位上使用寿命更稳定。安装边界方面，该导轨为拼接式结构，导轨本体采用标准化型材截面，安装孔位沿导轨长度方向等距排布，安装时无需额外加工复杂的安装基准面，仅需保证两根导轨的平行度公差在0.02mm/m范围内即可满足运行精度要求，滑块端面预留了标准的安装螺纹孔，可直接连接滑台板、执行元件安装座等部件，无需额外设计转接结构。实际应用中，这类导轨常被用在电子元器件分拣设备的取料滑台、小型工装夹具的移位导轨、光学检测设备的镜头调整滑台等场景，相比宽幅重型导轨，其截面尺寸更小，可在狭窄的设备内部空间完成布置，同时交叉滚轮的结构对安装面的平面度误差有一定的适配能力，

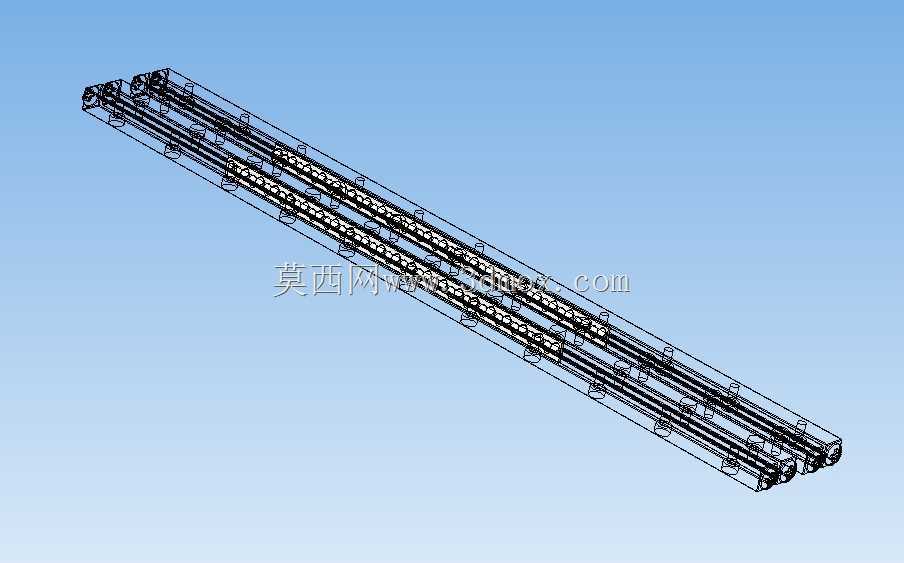

　　不会因为安装基面的微小形变出现卡滞现象。建模过程中严格还原了滚轮的交叉排布角度、导轨滚道的曲率参数、安装孔的位置尺寸，所有配合面的公差按照实际装配要求预留了合理间隙，可直接用于设备的整体装配干涉检查、运动仿真验证，也可作为同类型导轨选型时的结构参考，帮助设计人员快速确认安装空间、核算载荷匹配度。
