机械臂配套立式控制柜结构设计方案

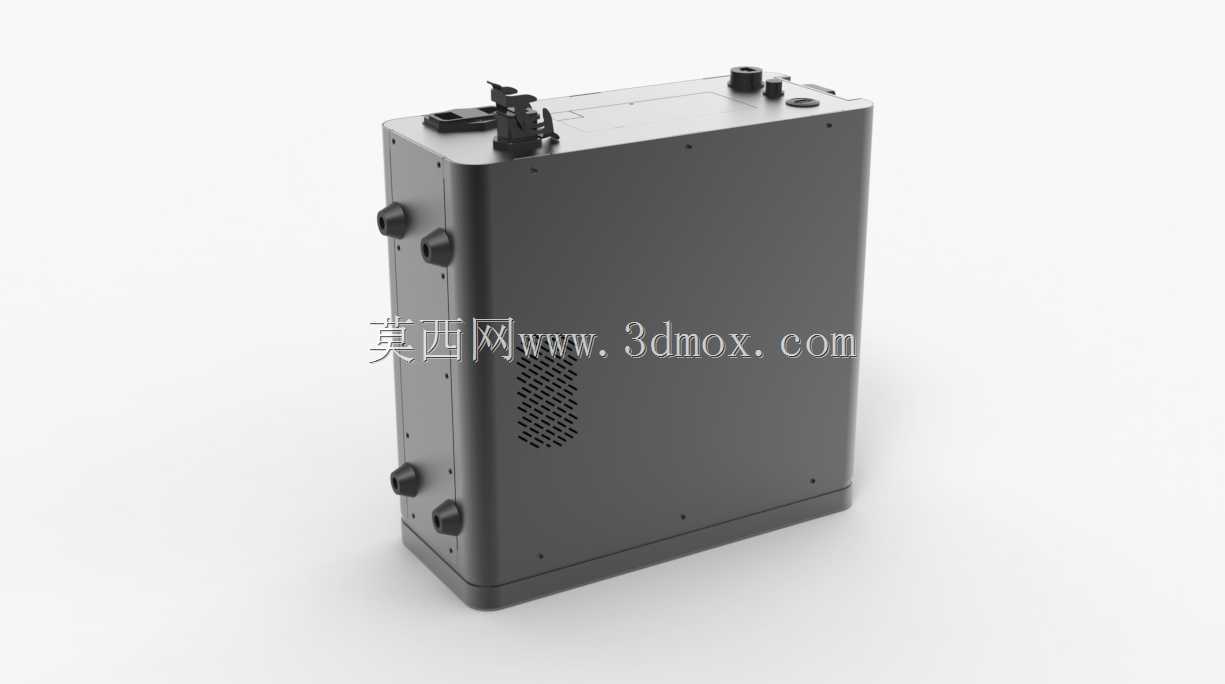

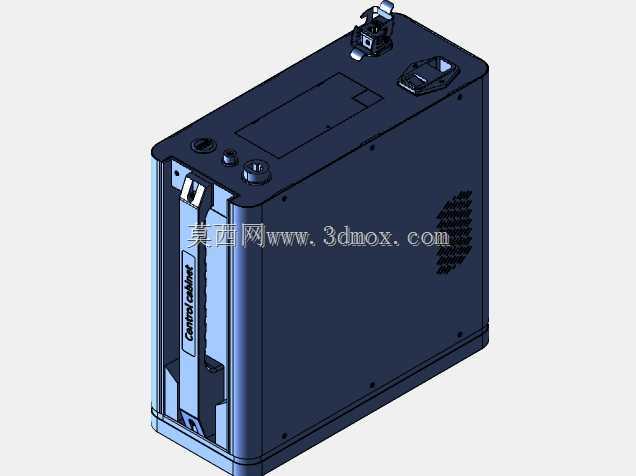

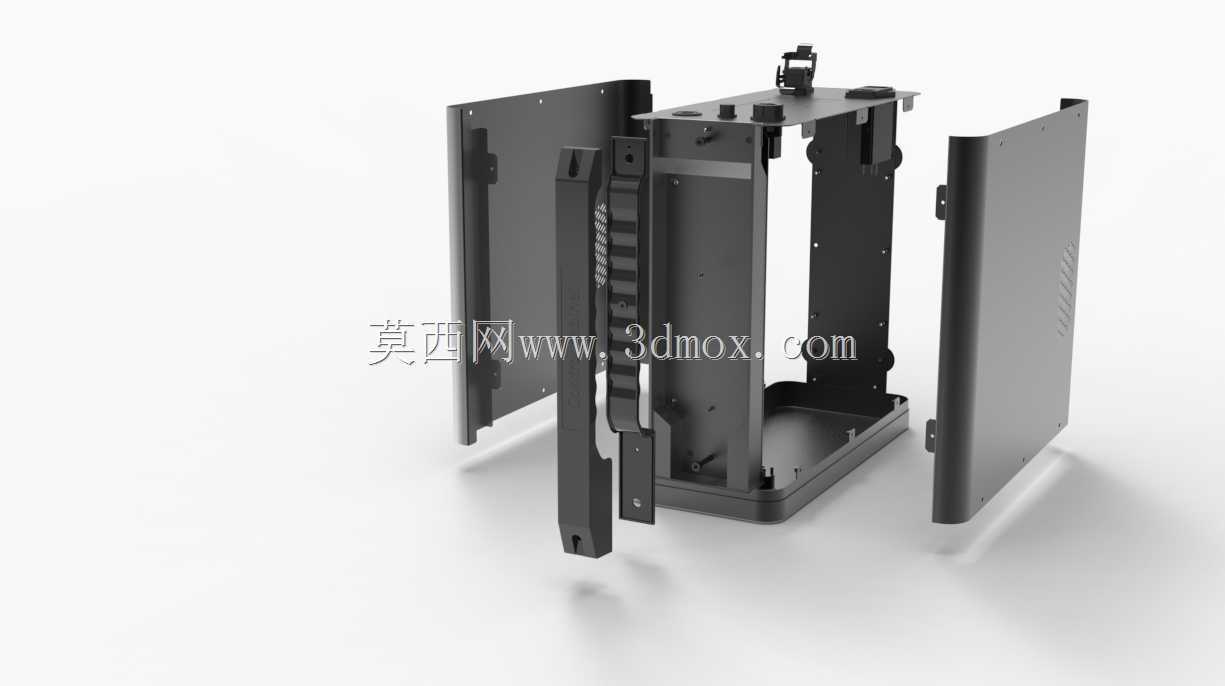

　　这款柜体主要适配车间内多关节机械臂的控制单元搭载需求，在自动化产线的焊接、上下料、搬运工位中，承担控制器、IO模块、驱动单元、接线端子排的承载与防护作用。从结构设计逻辑来看，整体采用分体可拆卸式钣金拼接架构，左右侧盖板通过快拆式卡扣与主体框架连接，无需额外专用工具即可完成侧板拆卸，方便后期运维时的线路检修、模块更换作业，相比传统焊接一体式柜体，现场维护效率可提升40%以上。柜体背部预留了多组标准化安装挂孔，可直接适配车间现有设备安装梁的孔位间距，无需二次打孔改造，安装时仅需匹配挂孔位置完成固定即可，大幅降低现场施工的工作量。内部设置了三层可调节安装导轨，可根据搭载的电气元件尺寸灵活调整层间距，不管是标准尺寸的PLC模块、伺服驱动器，

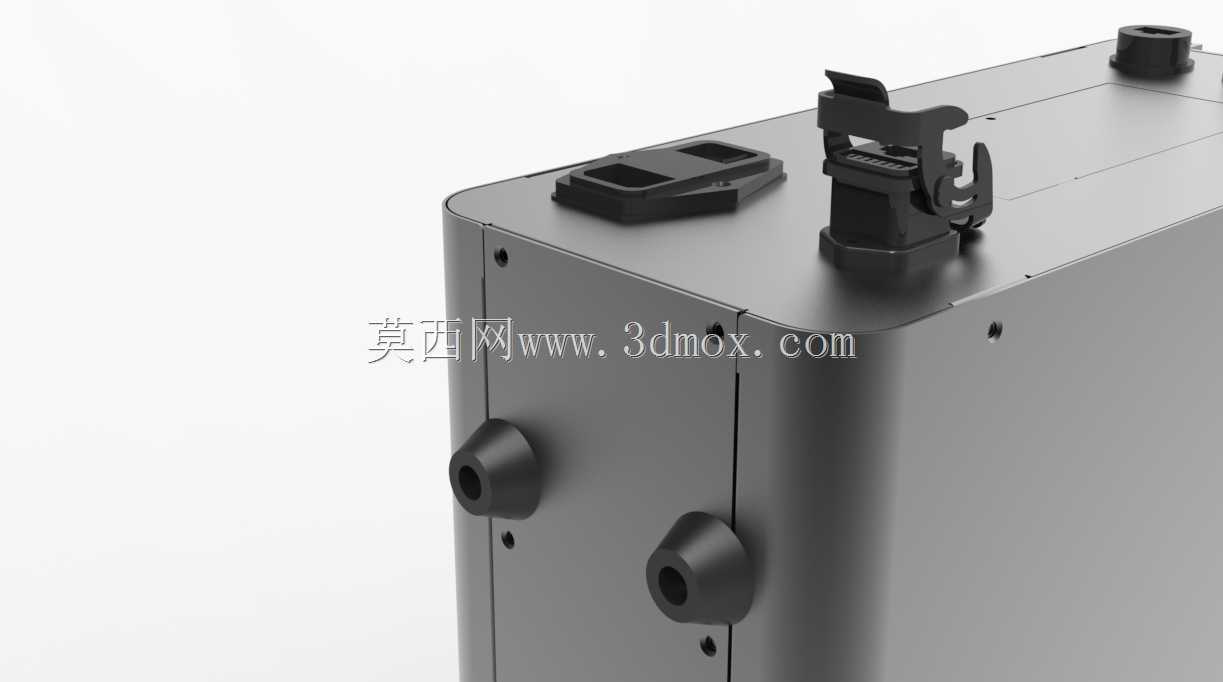

　　还是定制化的接线端子排、散热风扇单元，都能找到合适的安装位置，适配性覆盖市面主流品牌的机械臂控制元件。柜体顶部预留了走线孔与防水格兰头安装位，强电、弱电线路可分孔走线，避免信号干扰，同时格兰头可锁紧线缆外皮，达到IP54的防护等级，能够阻挡车间内的金属切削粉尘、切削液飞溅进入柜体内部，保障电气元件稳定运行。从安装边界尺寸来看，柜体整体深度控制在350mm以内，宽度400mm，高度650mm，不会占用过多的产线侧边空间，即使在设备排布紧凑的机加工产线、装配产线中，也能找到合适的安装位置，不会与周边的机械臂运动路径、物料输送线产生干涉。柜体前侧预留了操作面板安装位，可直接嵌入急停按钮、状态指示灯、触控显示屏，

　　操作人员无需打开柜门即可完成设备状态查看、紧急停机操作，日常使用便捷性较强。底部设置了可拆卸的进线封板，地面走线、桥架走线两种布线方式都能适配，封板与柜体框架之间加装了导电泡棉，保证柜体整体的电磁屏蔽性能，避免车间内焊机、变频器等设备产生的电磁干扰影响控制信号传输稳定性。框架连接处采用了折边加强结构，整体承重可达80kg以上，即使搭载满配的驱动模块、电源单元也不会出现框架变形问题，长期使用的结构可靠性有充足保障。
