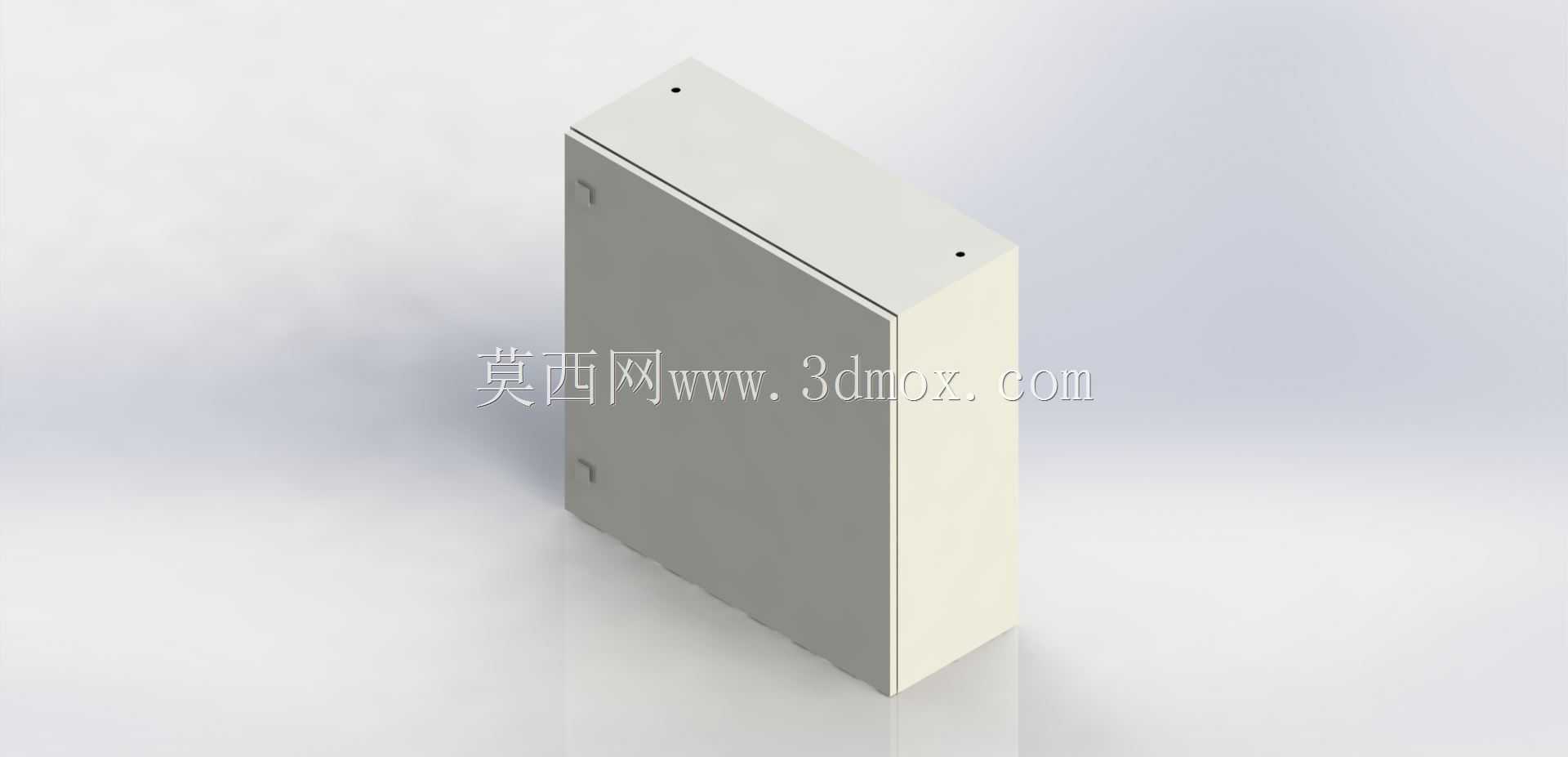

仿威图AE系列壁挂式电气控制箱体

　　这款仿威图AE结构的壁挂式电控箱体，是工业现场低压电气控制回路的常用承载壳体，在车间生产线旁、设备侧挂安装、小型泵站控制、单机设备电控配套场景中应用十分广泛，能够为内部的断路器、接触器、端子排、小型PLC模块、开关电源等低压电气元件提供可靠的物理防护，隔绝现场粉尘、溅水与意外机械触碰，保障电气回路稳定运行。

　　从设计思路来看，这款箱体沿用了威图AE系列的经典壁挂式结构逻辑，整体采用一体化折弯焊接的钣金壳体，门板与箱体主体采用隐藏式铰链连接，关闭后配合箱体边缘的发泡密封胶条，能够达到常规工业场景要求的IP54左右防护等级，完全适配多数无强腐蚀、无持续浸水的普通工业车间环境。箱体的门板内侧预留了标准安装点位，可以用来固定线槽、走线导轨或者小型操作面板，箱体背部预留了壁挂安装的固定孔位，不需要额外做安装支架，直接通过膨胀螺栓或者自攻螺丝就能固定在墙面、设备立柱上，安装作业效率很高。

　　尺寸方面这款箱体的外形边界为760mm×760mm×300mm，深度方向300mm的尺寸属于薄款壁挂箱范畴，不会过多占用车间通行或者设备周边的操作空间，同时760mm见方的正面安装空间，足够排布常规单机设备所需的全部低压电气元件，内部的安装板采用可拆式镀锌钢板设计，用户可以先把所有电气元件在安装板上完成接线调试，再整体推入箱体内部固定，大幅降低现场装配的作业难度。

　　在结构细节上，箱体顶部预留了敲落孔位，方便用户根据现场走线方向开设电缆引入孔，不需要额外做开孔切割作业，门板与箱体之间预留了接地端子的安装位置，能够按照电气安全规范完成柜体接地，避免漏电风险。箱体边角采用圆弧过渡折弯处理，既提升了钣金结构的整体刚性，也能避免安装维护过程中尖锐边角划伤作业人员。不同于落地式配电柜需要配套底座安装，这款壁挂式箱体的安装高度可以根据现场操作需求灵活调整，通常将箱体中心调整到距离地面1.4米到1.6米的区间，就能让操作人员在站立状态下轻松完成门板开合、按钮操作、参数查看等日常作业，不需要弯腰或者登高，适配现场运维的人机工程要求。

　　在实际选型配套中，这类箱体常用来做小型设备的本地控制箱、车间区域的照明配电分箱、小型输送线的联锁控制箱，因为其标准化的外形尺寸，也可以和同系列的其他规格箱体并排拼接安装，扩展内部的元件安装空间，满足不同规模回路的承载需求。
