RKpdu1型铁路车载配电接线模块

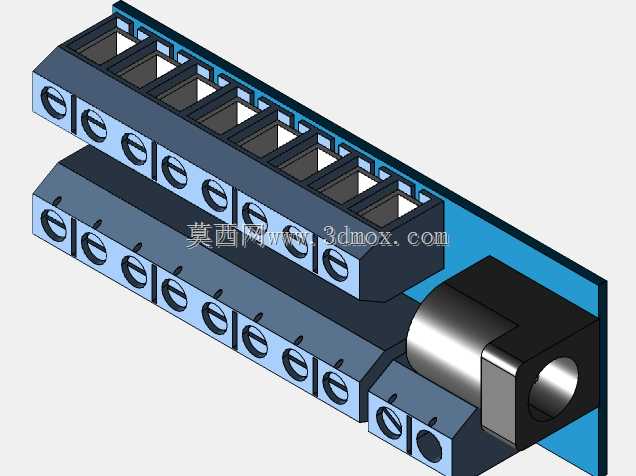

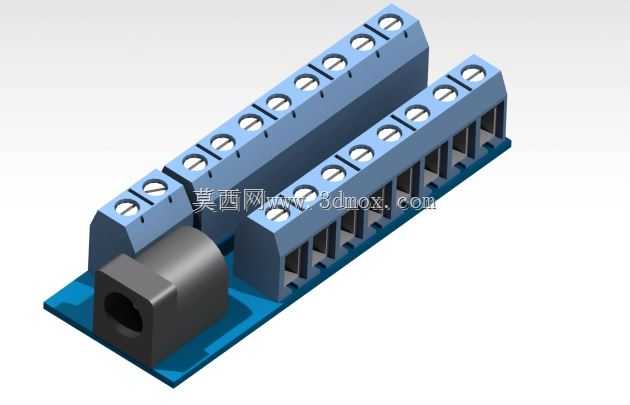

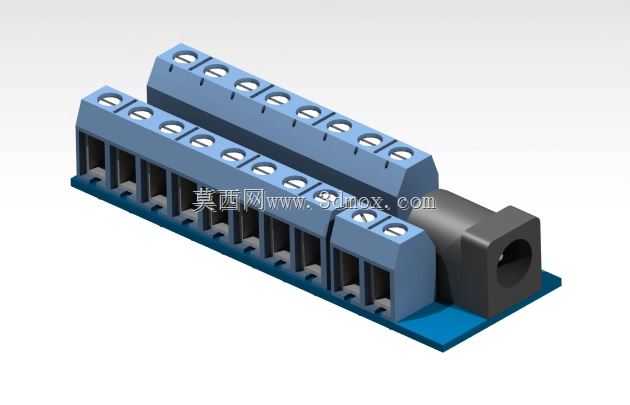

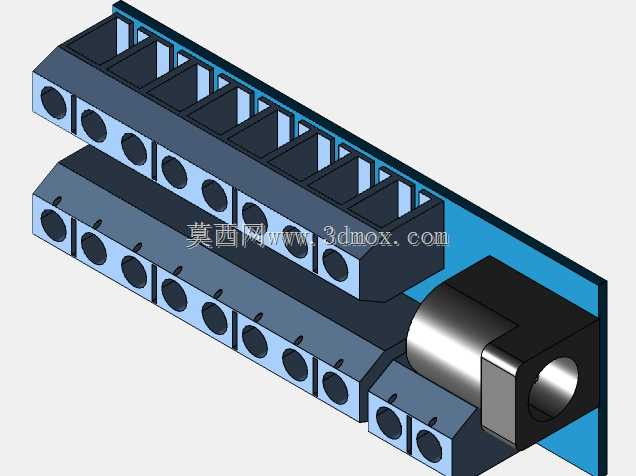

　　铁路车辆的电气柜内部空间往往被走线槽、继电器座、断路器和线束分割得十分零碎，配电模块既要承接多路低压回路的分线任务，又要在车辆运行的振动环境下保持接线可靠，这类接线端子排的结构合理性直接影响后期检修效率。该模块采用双排错位排布的接线位布局，每一个接线孔对应独立的压线腔体，腔体侧壁预留了导线插入的导向斜口，现场布线时多股铜芯线无需反复对位即可推入孔位，配合顶部螺钉压紧结构，可适配不同线径的控制回路与辅助供电回路。模块末端集成的圆柱状接插腔体用于接入主供电进线，腔体中心开孔与车载标准电源插头匹配，进线侧的封闭挡墙可以避免主缆与分路导线在柜内交叉干涉，减少线束磨损短路的隐患。底座采用一体化蓝色承载底板，

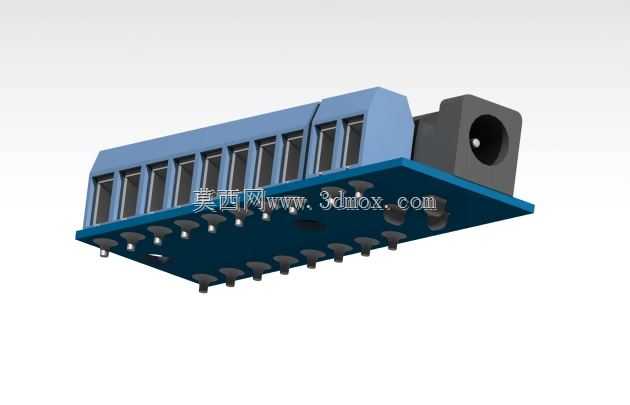

　　所有端子腔体的底部定位筋都与底板的卡槽嵌合，整车运行过程中端子排不会因为横向振动出现相邻腔体错位、接线松脱的问题；底板两端预留的安装孔位可以直接固定在电气柜的DIN导轨或者安装梁上，安装边界与常规铁路车载端子排的开孔尺寸兼容，旧柜改造时无需重新在安装板上打孔。设计阶段将两排端子的高度做了差异化抬升，后排接线位比前排高出数个毫米，运维人员在正面接线时不需要俯身避让前排端子，螺丝刀可以垂直对准压线螺钉，狭小柜体内的操作扭矩更容易控制。每一个独立接线单元的侧面都设置了分隔挡板，不同回路的导线裸露部分被完全隔离，即便车辆在潮湿路段运行，凝露也不会在相邻端子之间形成导电通路。模块外壳选用耐低温、抗老化的绝缘工程塑料，

　　能够适应铁路车辆从寒区到高温区段的宽温运行环境，外壳表面的防滑纹理在插拔检修时可以避免工具滑脱。整体结构没有多余的外露凸起，在电气柜内并排安装多组该模块时，模块之间可以紧密贴合，充分利用柜内的横向安装空间，分路标识区域可以粘贴回路编号标签，日常巡检时能够快速定位故障回路，大幅缩短车辆电气系统的排查时长。
