食品生产用立式搅拌调配罐体结构

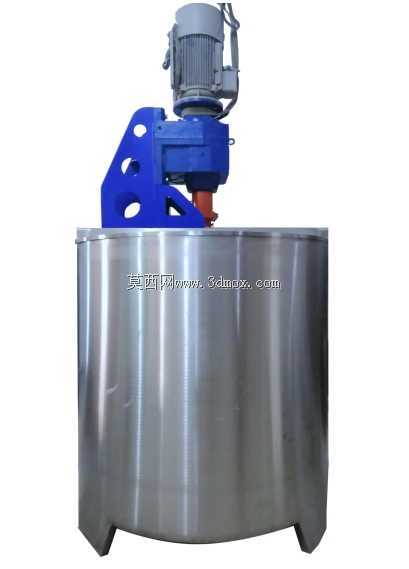

　　该立式搅拌调配设备主要面向巧克力酱料、风味调味汁等高粘度流体物料的混合调配工序，在糖果生产、烘焙原料制备、复合调味料加工车间的配料工段应用广泛，可完成物料的均质混合、温度均衡、组分分散等工艺动作，避免高糖、高脂类物料因静置出现分层、结块、局部浓度不均的问题。设备主体采用立式圆筒形罐体结构，罐体底部为圆弧过渡的锥底设计，无卫生死角，便于生产结束后的CIP清洗作业，罐体支脚采用三点式支撑结构，安装时需保证罐体上法兰面的水平度偏差不超过1/1000，避免搅拌轴运行时出现偏磨、密封件渗漏的问题。罐体顶部配置的驱动单元采用侧装式减速机构，相比顶置直连结构，可降低设备整体安装高度，适配车间层高有限的老旧生产线改造场景，

　　减速机构输出轴与搅拌桨采用刚性联轴器连接，传动效率更高，可传递更大扭矩以应对高粘度物料搅拌时的负载波动。搅拌桨采用适配高粘度物料的框式+刮边组合结构，运行时桨叶外缘与罐体内壁的间隙控制在3-5mm，可及时刮除粘附在罐壁上的物料，避免局部物料长时间受热出现焦糊、变质的问题，桨叶的转速区间设置在20-60rpm，低速搅拌可减少物料混入气泡，保证成品酱料的质地细腻均匀。设计过程中针对食品生产的卫生要求，罐体与物料接触部分全部采用镜面抛光处理，表面粗糙度Ra≤0.8μm，所有焊接位置均做打磨圆弧过渡，无尖锐棱角与焊缝凸起，避免物料残留滋生微生物。驱动单元的安装支架采用镂空式铸钢结构，在保证结构强度的同时可减轻整体重量，

　　支架与罐体上法兰的连接采用快拆式螺栓结构，便于日常维护时拆卸驱动单元、更换搅拌轴密封件。设备的外接管路接口全部设置在罐体侧下部，包括进料口、出料口、温度检测口、备用清洁口，安装时需预留罐体周边不小于800mm的操作维护空间，顶部驱动单元上方需预留不小于1200mm的检修空间，便于后期对电机、减速机构进行保养维护。罐体的容积可根据生产线产能匹配，常规配置下单次处理量适配中小型食品加工企业的批次生产需求，搅拌运行时的动载荷较小，无需额外做混凝土基础加固，直接放置在硬化的车间地面即可完成安装固定，设备运行噪音控制在70dB以内，符合食品生产车间的职业健康环境要求。
