整体式游标卡尺精密测量工具结构

　　在机械加工现场的工序间检测环节，游标卡尺是一线操作工人和质检人员最常接触的通用测量器具，从毛坯件的粗加工余量核对，到半精加工后的尺寸初检，再到装配环节的配合尺寸确认，都能看到这类量具的使用身影。不同于千分尺的高测量精度局限、高度规的固定工位限制，游标卡尺无需复杂调零操作，可随身携带完成多场景快速测量，覆盖内外径、深度、台阶差等多类尺寸检测需求，是车间工位器具配置中普及率最高的测量工具之一。这款整体式游标卡尺的结构设计遵循人体工程学逻辑，主尺身采用平直长条形结构，尺身截面做了加厚处理，避免日常使用中因磕碰、握持受力产生形变，保证测量基准的直线度长期稳定。尺框部分与主尺的配合间隙经过结构优化，滑动时无明显旷量，同时不会出现卡滞问题，

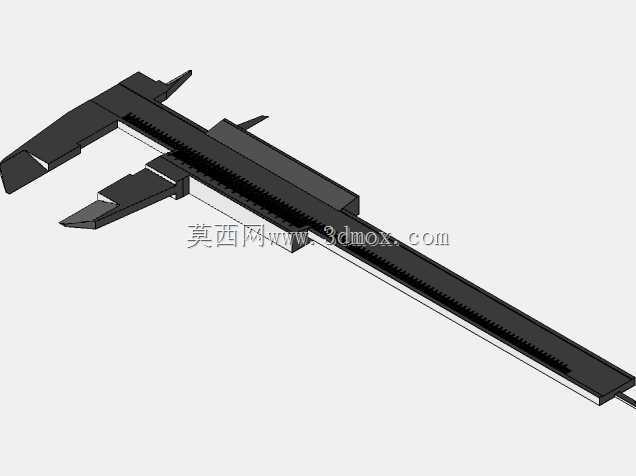

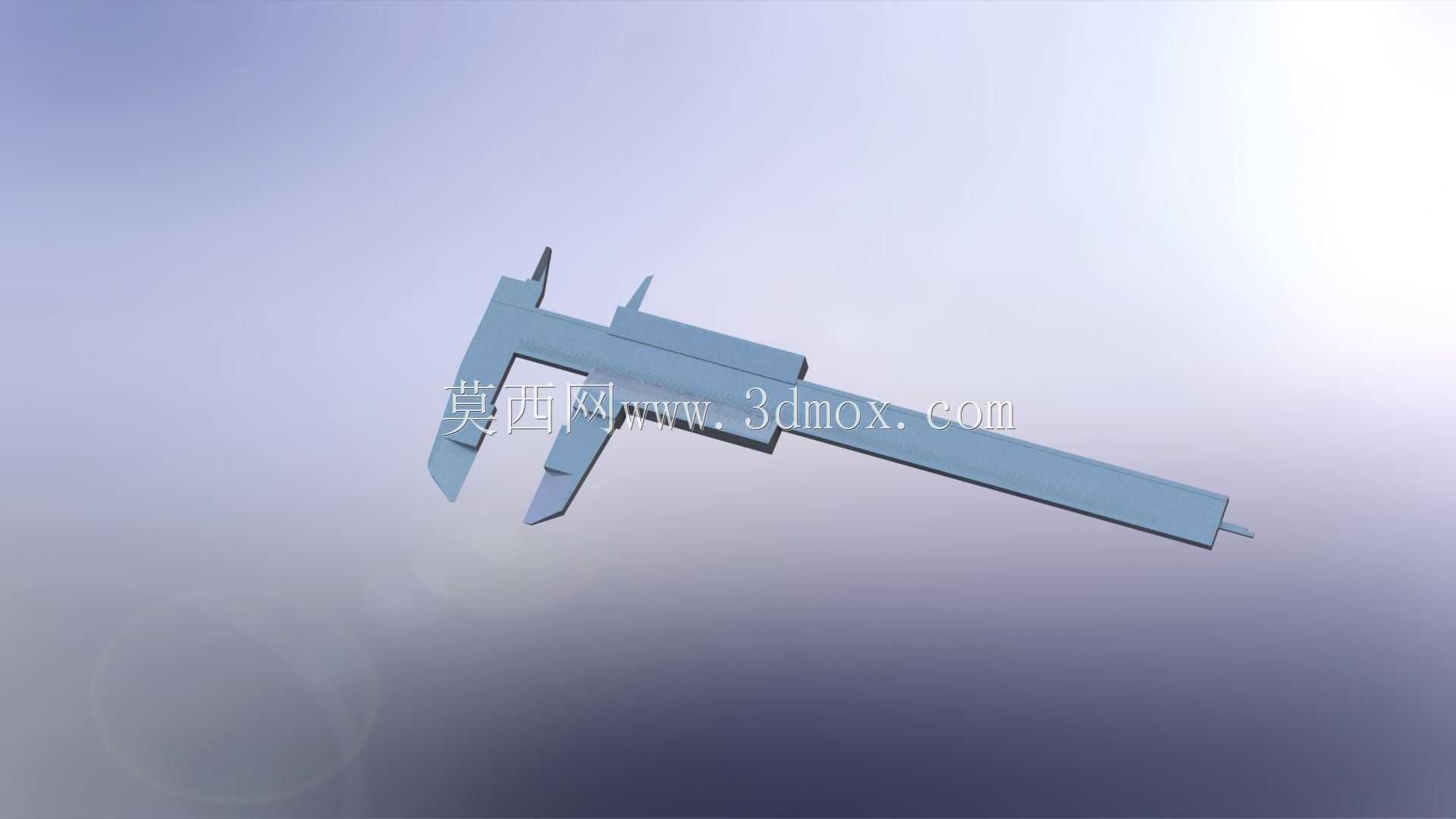

　　推动尺框即可快速贴合被测工件表面，配合锁紧螺钉可固定测量数值，方便在光线不佳或工件位置受限的场景下读取测量结果。固定量爪与活动量爪的测量面做了平面度与平行度管控，内测量爪的刃口形状适配小孔径内尺寸检测，外测量爪的宽平面可稳定贴合轴类、块类工件的被测表面，尾部深度测杆与主尺基准面齐平，可深入盲孔、台阶位置完成深度尺寸测量，无需额外更换测头。从安装与使用边界来看，这款卡尺的整体长度适配常规0-150mm测量量程，握持区域做了防滑纹理处理，即使手上沾有少量切削液也能稳定持握，量爪开合行程覆盖全量程范围，测量时无需过度张开尺框即可完成常规工件检测，日常存放时可完全闭合量爪，减少测量面的磕碰损伤风险。结构建模过程中，对主尺刻度槽、尺框导向槽、

　　锁紧螺钉安装位、深度测杆连接结构都做了等比例还原，各滑动配合面的间隙预留符合实际量具的装配公差要求，可用于量具结构教学、机加工工位器具配置演示、检测工序流程模拟等场景，帮助设计人员直观理解通用量具的结构原理与使用逻辑，也可作为机加工实训环节的虚拟演示模型，让初学者快速掌握游标卡尺的各部分功能与操作要点。
